实验3 转移指令跳转原理及其简单应用编程

1.实验任务1

给出程序task1.asm源码，及运行截图

源码：

1 assume cs:code, ds:data
 2
 3 data segment
 4     x db 1, 9, 3
 5     len1 equ $ - x
 6
 7     y dw 1, 9, 3
 8     len2 equ $ - y
 9 data ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov si, offset x
17     mov cx, len1
18     mov ah, 2
19  s1:mov dl, [si]
20     or dl, 30h
21     int 21h
22
23     mov dl, ' '
24     int 21h
25
26     inc si
27     loop s1
28
29     mov ah, 2
30     mov dl, 0ah
31     int 21h
32
33     mov si, offset y
34     mov cx, len2/2
35     mov ah, 2
36  s2:mov dx, [si]
37     or dl, 30h
38     int 21h
39
40     mov dl, ' '
41     int 21h
42
43     add si, 2
44     loop s2
45
46     mov ah, 4ch
47     int 21h
48 code ends
49 end start

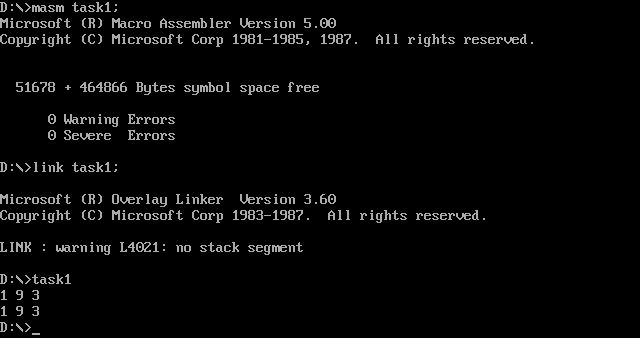

1.2运行结果：



 1.3回答问题

1.line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码， 分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得 到跳转后标号s1其后指令的偏移地址的。

答案：跳转的位移量：由跳转指令E2F2可知，F2为补码，其原码对应的十进制数为-14，故位移量为-14。对于CPU来说，在执行loop指令时，当前IP地址为0019，加上该指令的字节数（2字节）后为001B，再加上位移量-14后跳转地址即为000D，即标号s1其后指令的偏移地址。

 2.line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机

器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明

是如何计算得到跳转后标号s2其后指令的偏移地址的。

答案：由跳转指令E2F0可知，F0为补码，其原码对应的十进制数为-10，故位移量为-10。对于CPU来说，在执行loop指令时，当前IP地址为0037，加上该指令的字节数（2字节）后为001B，再加上位移量-10后跳转地址即为0029，即标号s2其后指令的偏移地址。

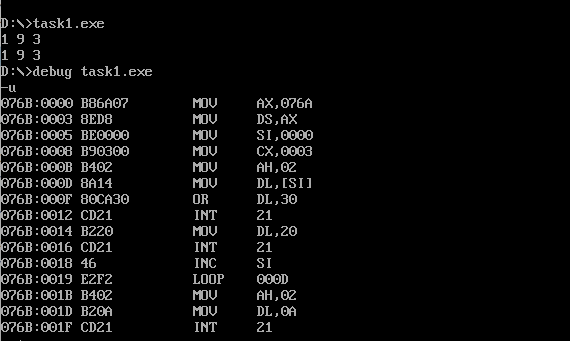

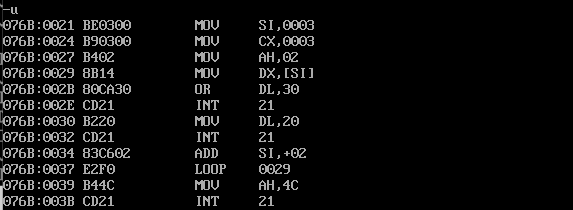

3.反汇编截图：











2. 实验任务2

录入8086汇编程序源码task2.asm。

task2.asm

assume cs:code, ds:data

data segment

dw 200h, 0h, 230h, 0h

data ends

stack segment

db 16 dup(0)

stack ends

code segment

start:

mov ax, data

mov ds, ax

mov word ptr ds:[0], offset s1

mov word ptr ds:[2], offset s2

mov ds:[4], cs

mov ax, stack

mov ss, ax

mov sp, 16

call word ptr ds:[0]

s1: pop ax

call dword ptr ds:[2]

s2: pop bx

pop cx

mov ah, 4ch

int 21h

code ends

end start

问题：

① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器

(bx) = ? 寄存器(cx) = ?

1.ax=0021 bx=0026 cx=076c

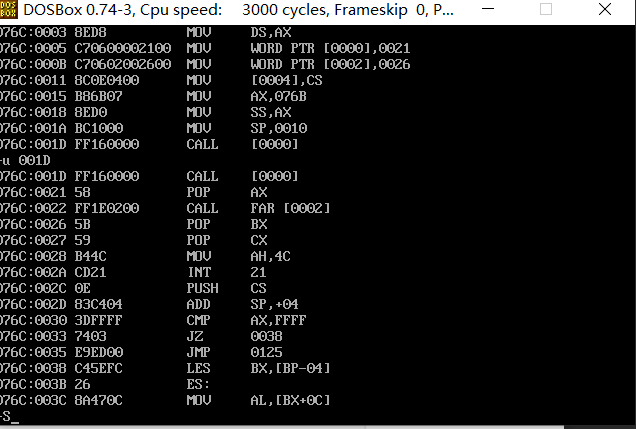

② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论

分析结果是否一致。

2实验结果如图，call word ptr ds:[0] 将下一条指令的ip0021压入栈之后 pop ax后ax中的结果应该为0021

call dword ptr ds:[2] 指令将下一条指令的cs:ip压入栈，然后将ip 和cs依次出栈到bx,cx中，故bx-0026 cx=076c



 3.实验任务3

针对8086CPU，已知逻辑段定义如下：

data segment
  x db 99, 72, 85, 63, 89, 97, 55
  len equ $- x
data ends

编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据

之间以空格间隔。

要求：

编写子程序printNumber

功能：以十进制形式输出一个两位数

入口参数：寄存器ax（待输出的数据 --> ax）

出口参数：无

编写子程序printSpace

功能：打印一个空格

入口参数：无

出口参数：无

在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。

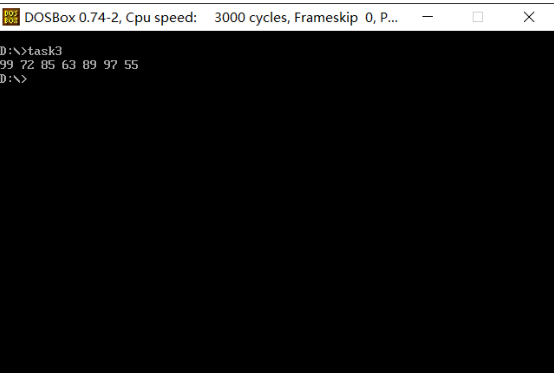

测试结果：



 int 21h中的2号子功能说明如下：

mov  ah, 2
mov  dl, ××   ; ××是待输出的字符，或其ASCⅡ码值
int 21h
编写后的代码：

assume cs:code, ds:data

data segment
x db 99, 72, 85, 63, 89, 97, 55
len equ $- x
data ends

code segment
start:
  mov ax, data
  mov ds, ax;
  mov si, 0
  mov cx, len ;数据为byte，len即为数据长度
  s:
   mov ah, 0 ;数字只有一个字节所以ah=0
   mov al, [si]
   mov bx, offset printNumber
   call bx
   mov bx, offset printSpace
   call bx
   inc si
   loop s
  mov ah, 4ch
  int 21h

  printNumber:
    mov bl, 10
    div bl;分离十位和个位
    mov bx, ax

    mov dl, bl ;取商
    add dl, 30h ;转换成ascii
    mov ah, 2 ;调用int 21h的二号子程序
    int 21h;

    mov dl, bh ;取余数
    add dl, 30h ;转换成ascii
    mov ah, 2 ;调用int 21h的二号子程序
    int 21h;
  ret

  printSpace:
    mov dl, ' '
    mov ah, 2
    int 21h
  ret

code ends
end start

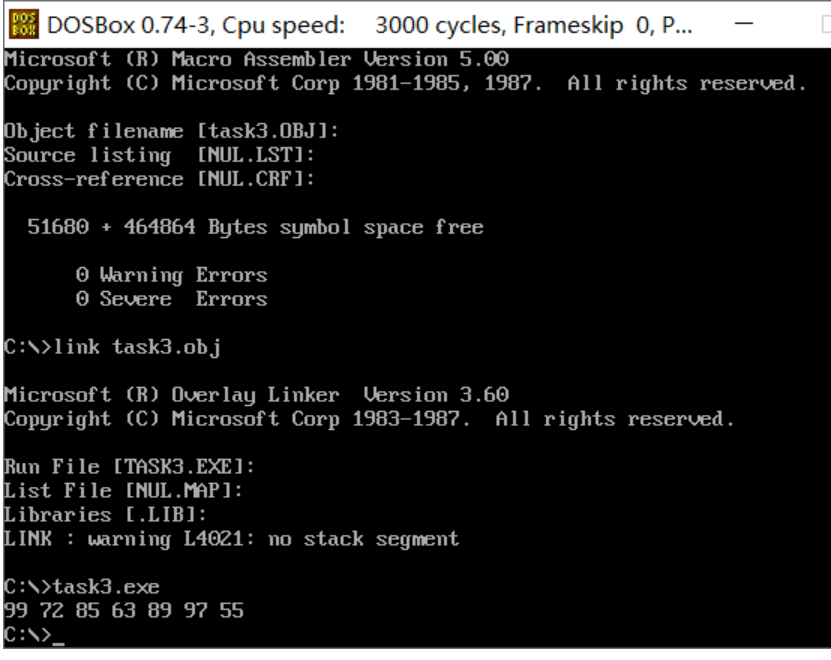

结果截图：



4.实验任务：

针对8086CPU，已知逻辑段定义如下：

data segment

str db 'try'

len equ $ - str

data ends

编写8086汇编源程序task4.asm，在屏幕上以指定颜色、指定行，在屏幕上输出字符串。

要求：

编写子程序printStr

功能：在指定行、以指定颜色，在屏幕上显示字符串

入口参数

字符串首字符地址 --> ds:si（其中，字符串所在段的段地址—> ds, 字符串起始地址的偏

移地址—> si）

字符串长度 --> cx

字符串颜色 --> bl

指定行 --> bh （取值：0 ~24）

出口参数：无

在主体代码中，两次调用printStr，使得在屏幕最上方以黑底绿字显示字符串，在屏幕最下方以黑

底红色显示字符串

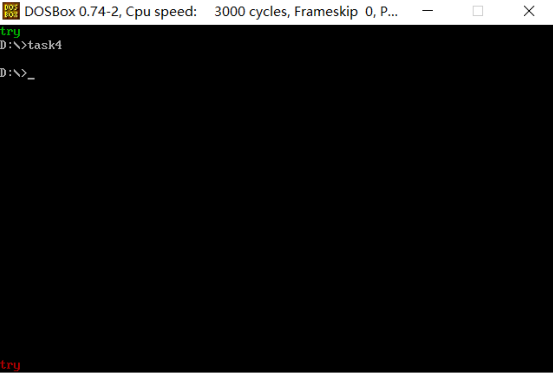

正确编写后，预期测试结果如下：



 源码：

assume cs:code, ds:data

data segment
    str db 'try'
    len equ $ - str
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov bl, 2
    mov bh, 0
    call printStr

    mov bl, 4
    mov bh, 24
    call printStr

    mov ah, 4ch
    int 21h

printStr:
    mov ax, 0b800h
    mov es, ax

    mov si, offset str
    mov cx, len

    mov ax, 00a0h
    mul bh
    mov di, ax

s:  mov al, [si]
    mov es:[di], al
    mov es:[di+1], bl
    inc si
    add di, 2
    loop s
    ret

code ends
end start

5.实验任务：

针对8086CPU，针对8086CPU，已知逻辑段定义如下：

data segment

stu_no db '20498329042'

len = $ - stu_no

data ends

在80×25彩色字符模式下，在屏幕最后一行正中间显示学号。要求输出窗口蓝底，学号和两侧折线，以

白色前景色显示。

源码：

assume cs:code, ds:data

data segment
    stu_no db '201983290351'
    len = $ - stu_no
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, 0b800h
    mov es, ax
    mov al, 24
    mov dl, 80
    mul dl
    mov cx, ax
    mov di, 0

s1:mov al, 17h           ;除最后一行页面设置蓝色
    mov es:[di], byte ptr 20h
    mov es:[di+1], al
    add di, 2
    loop s1

    mov ax, 00a0h
    mov bh, 24
    mul bh
    mov di, ax
    call printStr

    mov si, offset stu_no
    mov cx, len
    call printNum

    call printStr

    mov ah, 4ch
    int 21h

printStr:
    mov ax, 80
    sub ax, len
    mov bl, 2
    div bl
    mov ch, 0
    mov cl, al

s2:mov ah, 17h
    mov al, '-'
    mov es:[di], ax
    add di, 2
    loop s2
    ret

printNum:
s3:mov ah, 17h
    mov al, [si]
    mov es:[di], ax
    inc si
    add di, 2
    loop s3
    ret

code ends
end start

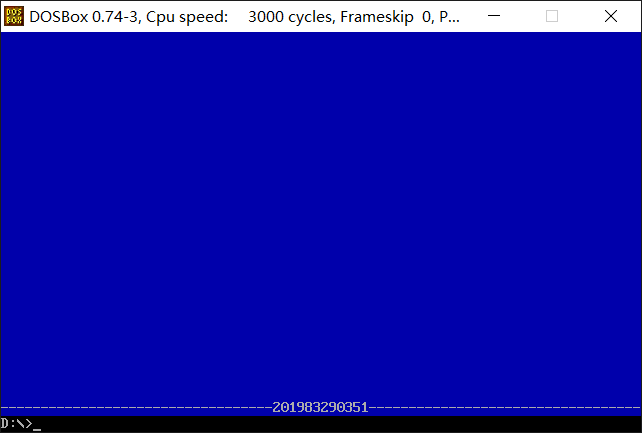

实验结果：
