品字插座 三合一品字插座带开关接线

近期需要用到“三合一品字插座带开关”，如下图所示

接线的时候，在卖家商品介绍页面上没看到具体的接线图，因此记录一下

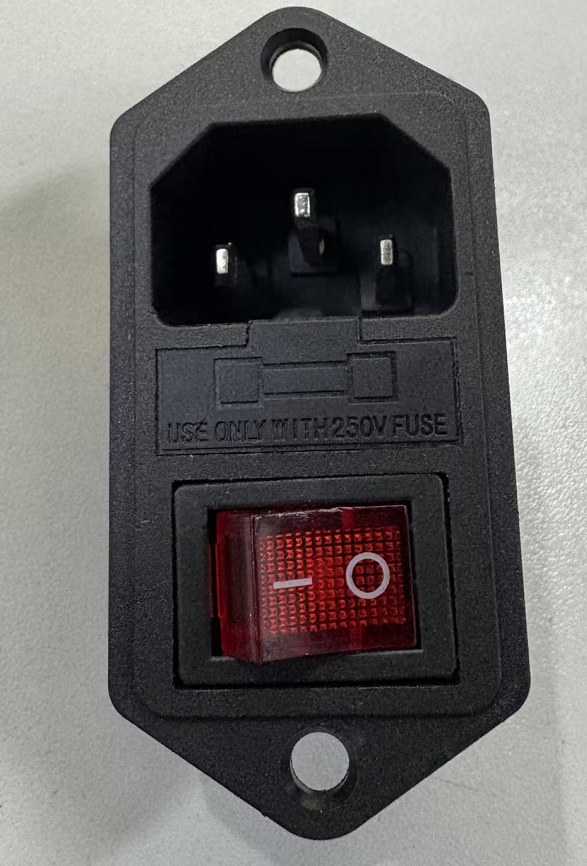

先看外观，上面是匹配的电源线插头，

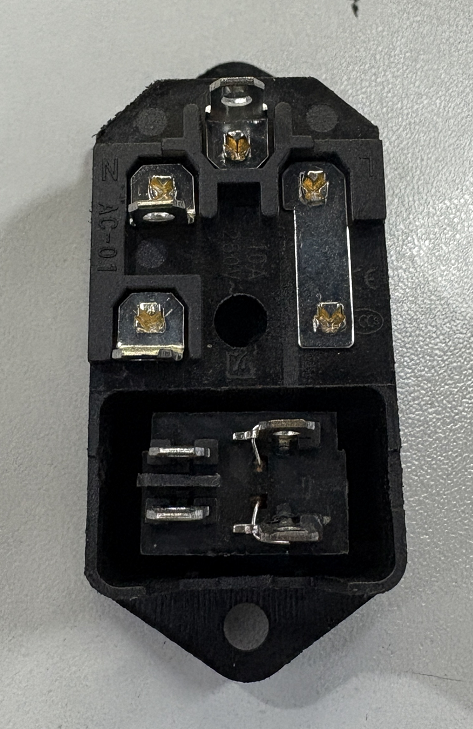

背面有NLE标志，左零右火上接地，其中火线（L）经过了保险丝再引出接线柱。

再下方是船型开关，还带个指示灯。这个船型开关是双开的，及两路通断，横向的两个接线柱，开关闭合时接通，开关断开时断开

需要留意指示灯的位置，下面这个图中，指示灯是在宽间距的两个引脚上（看到2根铁丝）

接线的时候，开关接通，这个指示灯需要亮起，开关关闭的时候，这个指示灯需要关闭，因此220V电源接到这个开关上时，就不能直接接到带灯的这两个引脚，不然开关没接通的时候，这个指示灯就已经是亮的了，也就是开关控制不了这个灯了

下面画出这个插座的电路接线图

 总结一下，开关上有两个接线柱能看到指示灯的引脚，这两个接线柱接下级用电设备。
