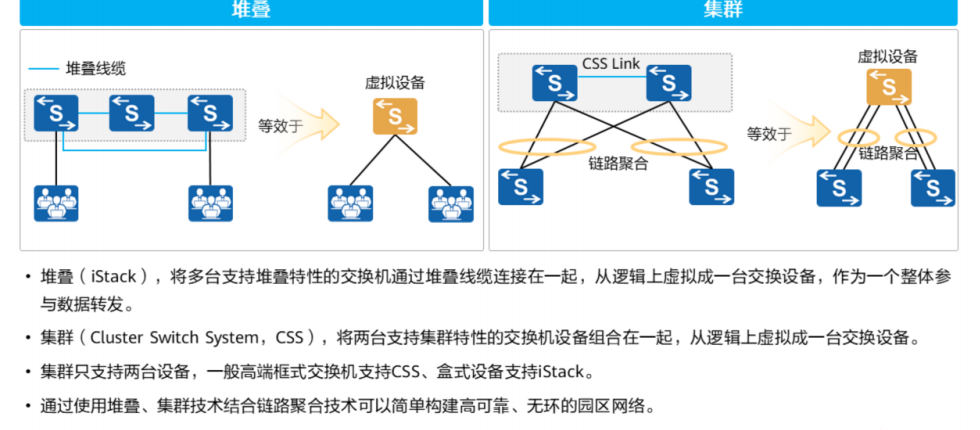

堆叠和集群

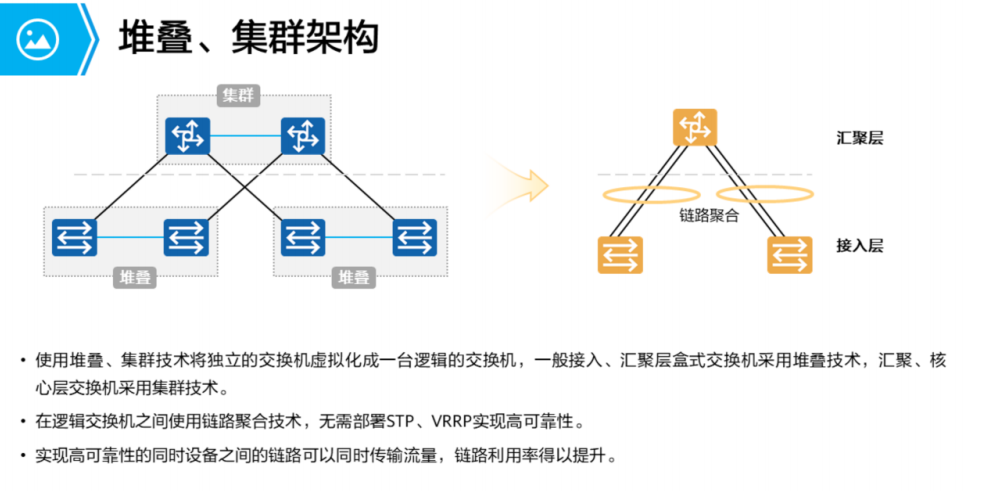

 接入、汇聚层采用堆叠技术；汇聚、核心层采用集群技术

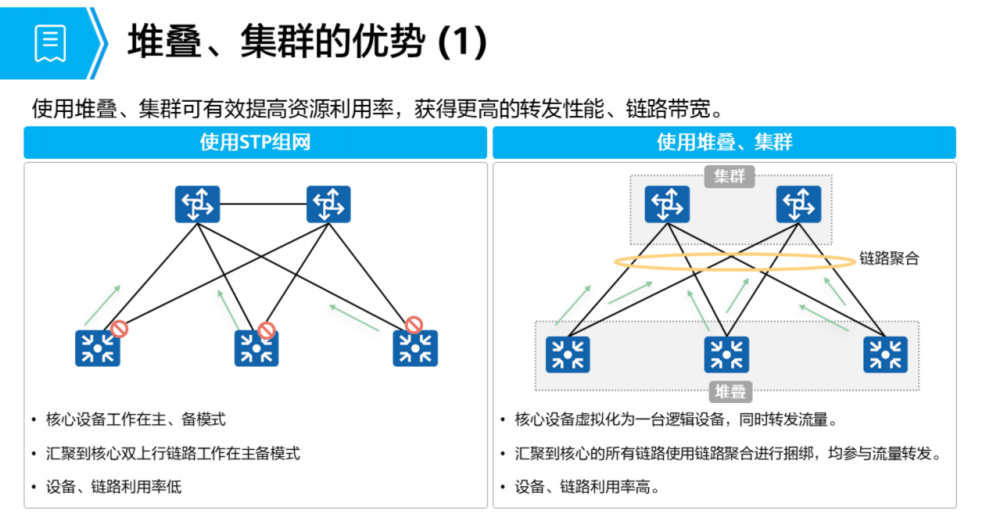

使用集群堆叠技术可以有效提高资源利用效率、获得更高的转发性能、链路带宽

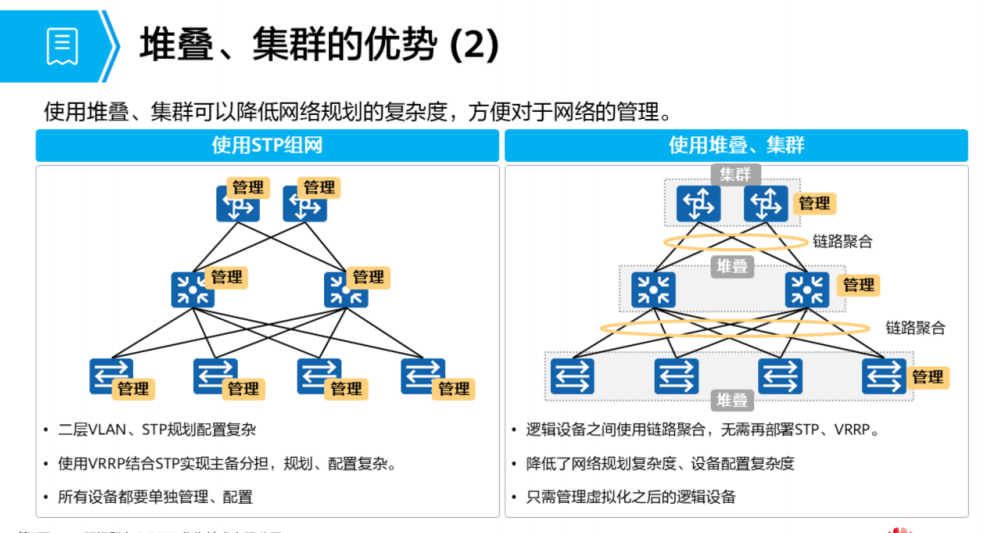

可以降低网络规划的复杂度，方便对于网络的管理

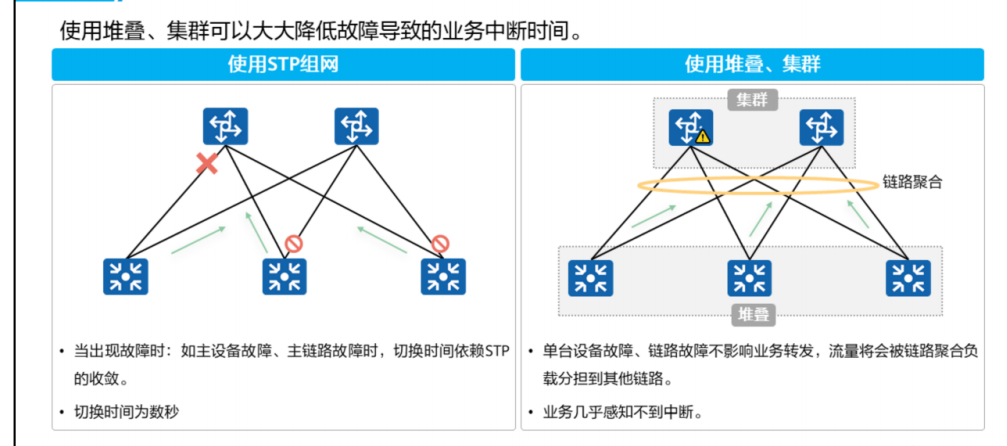

可以大大降低故障导致的业务中断时间

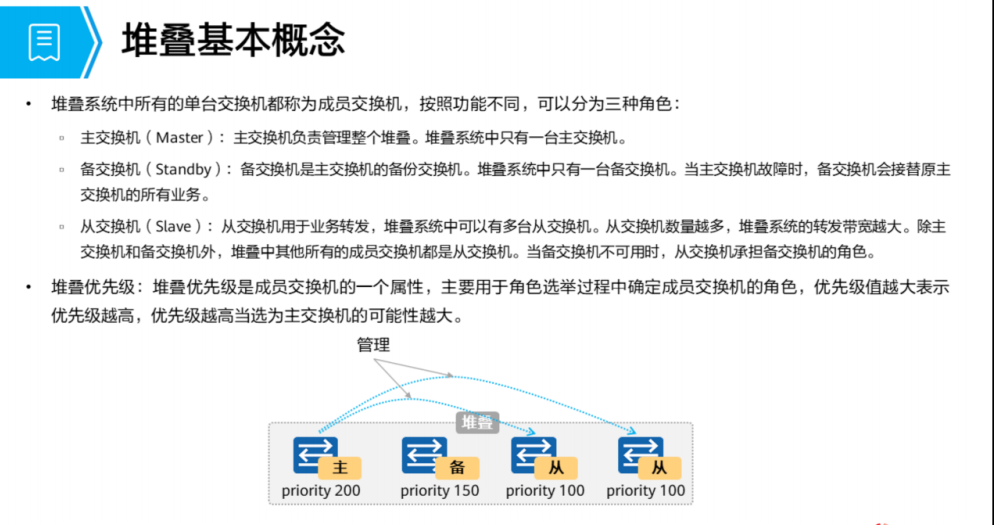

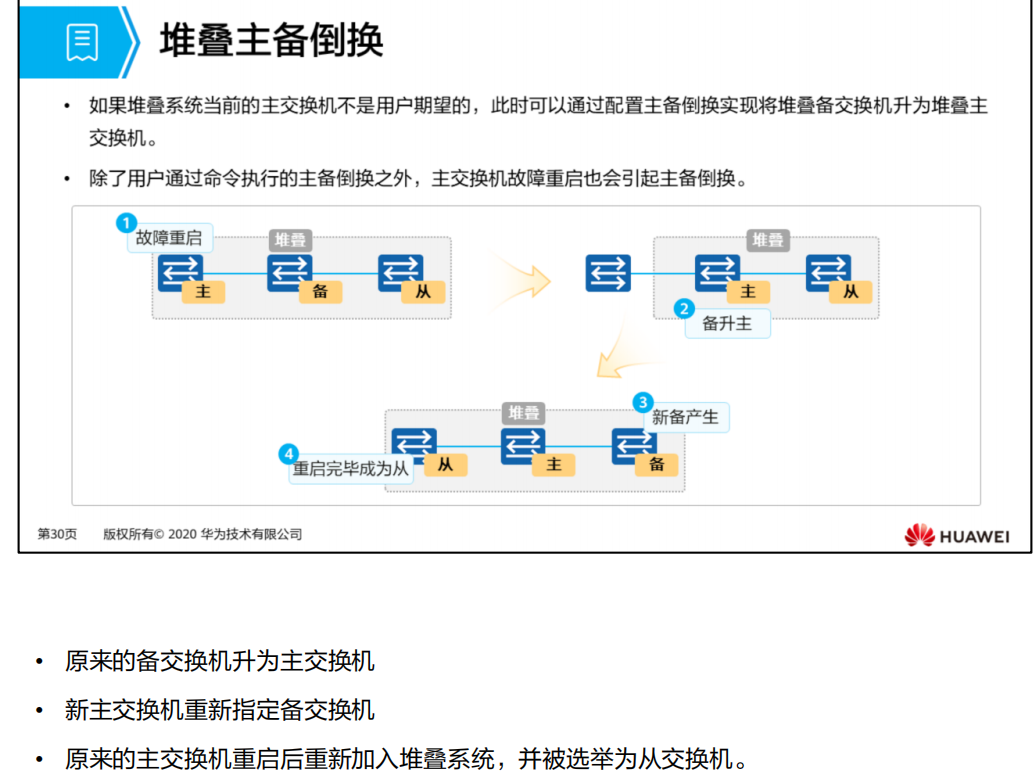

 主交换机：负责管理整个堆叠，只能由一台交换机；备交换机：主交换机的备份，只能有一台；从交换机：可以有多台，主要负责业务转发、

优先值越大，优先级越高，优先级高的成为主交换机的可能性大

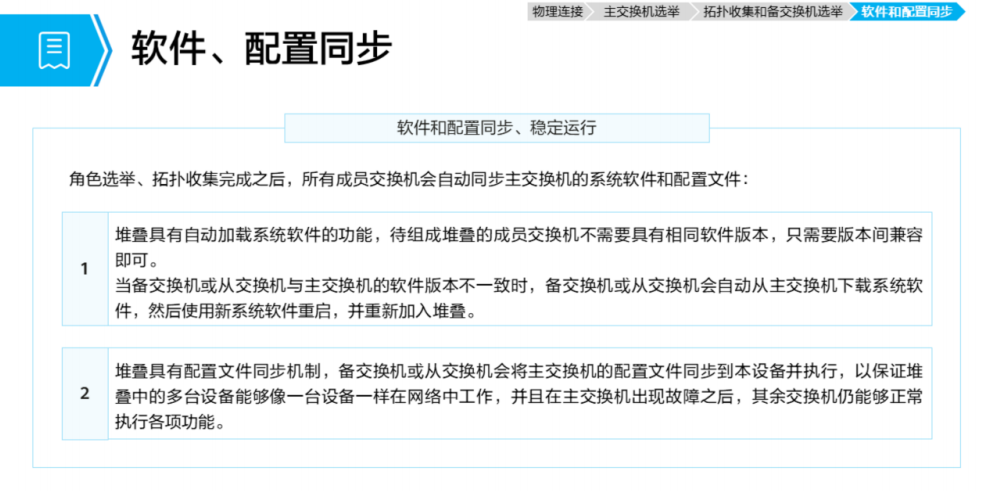

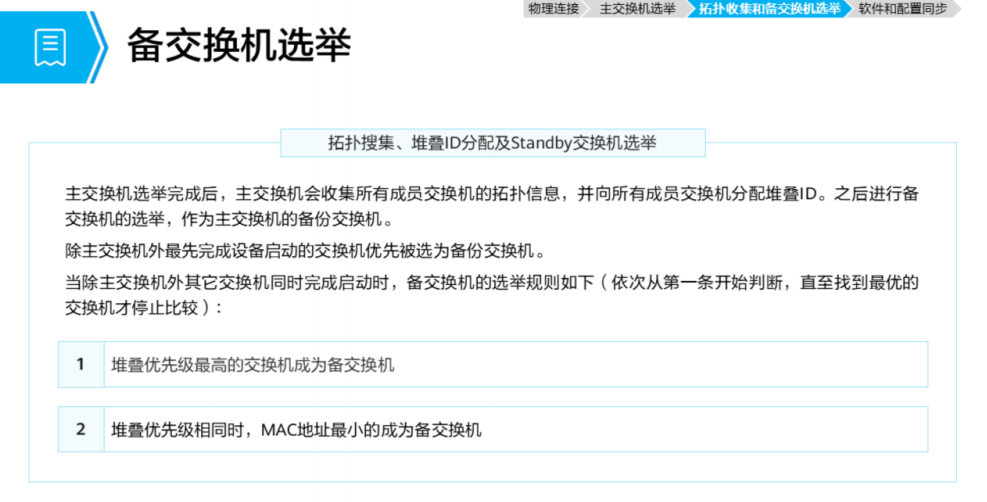

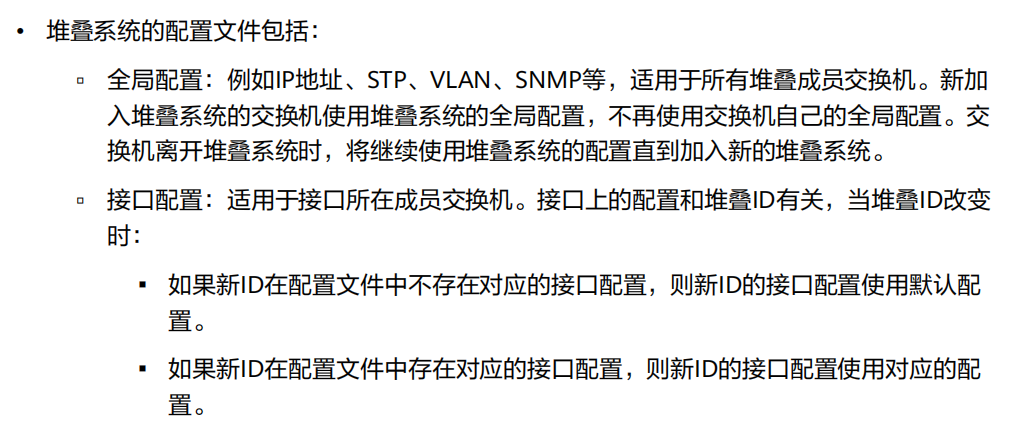

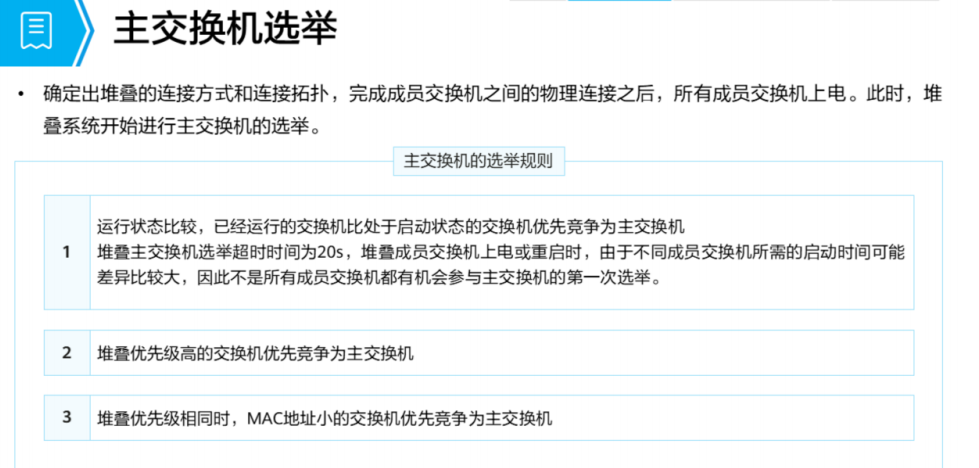

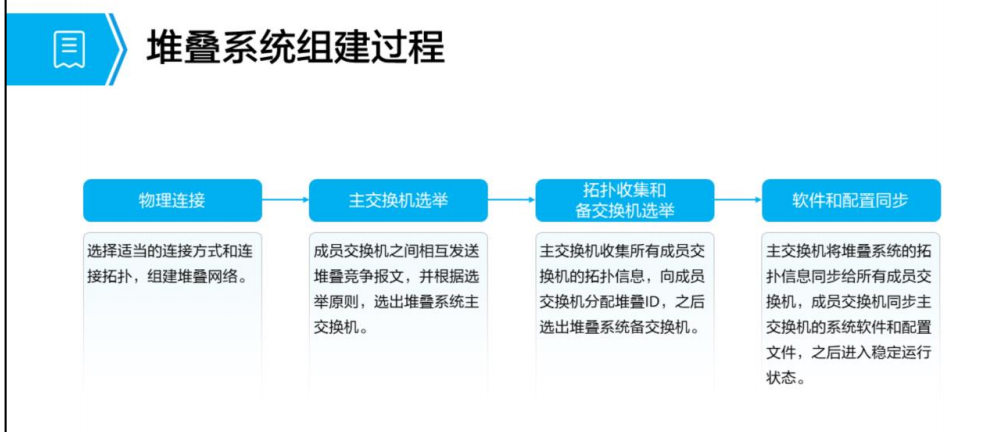

首先建立物理连接，然后选举主交换机，，然后主交换机收集所有成员交换机的拓扑信息，选出备交换机，最后进行软件和配置同步

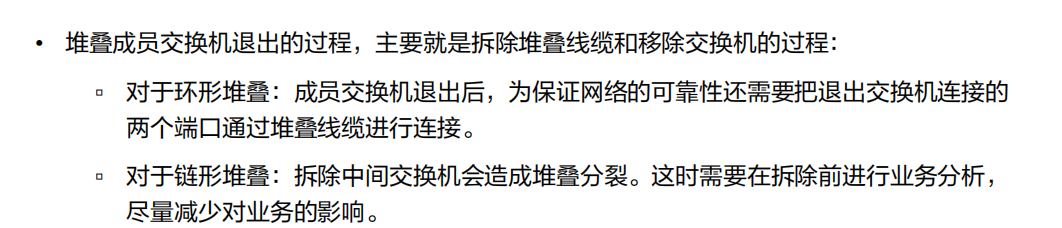

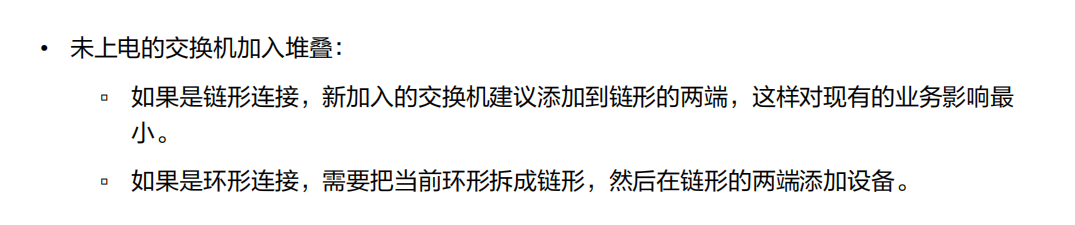

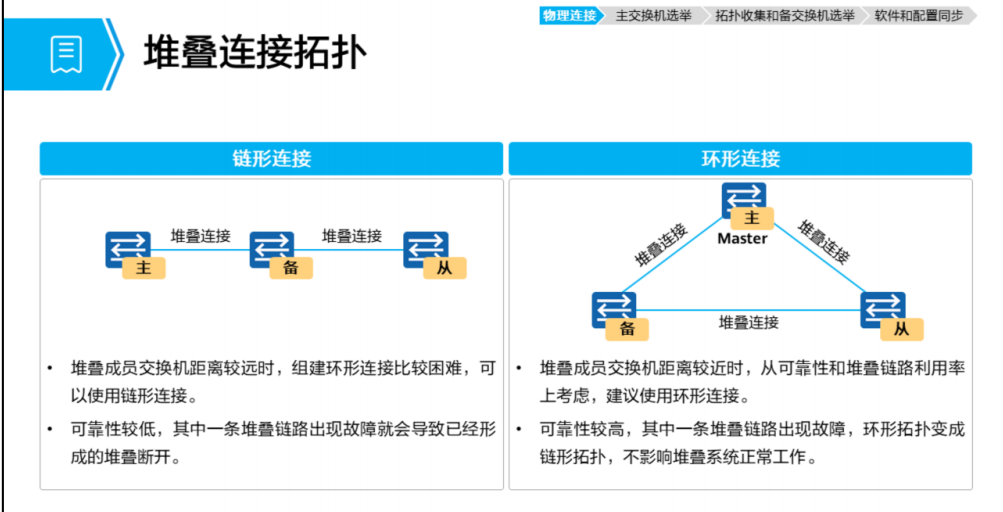

 链形可靠性低，环形可靠性高

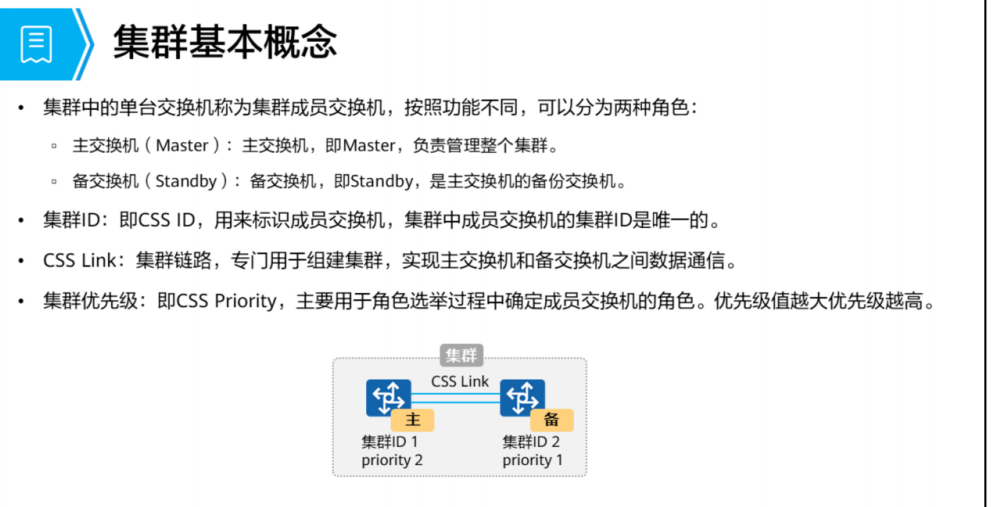

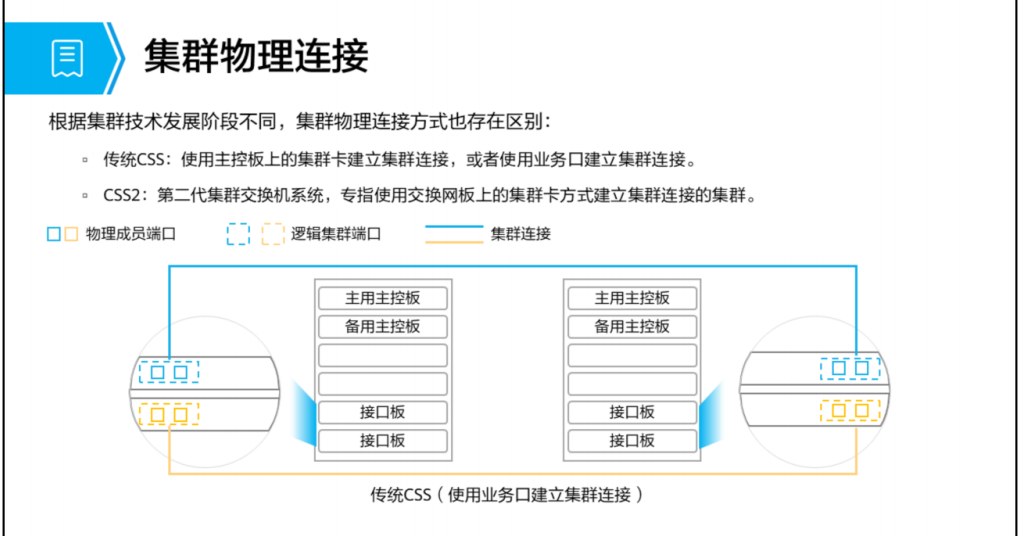

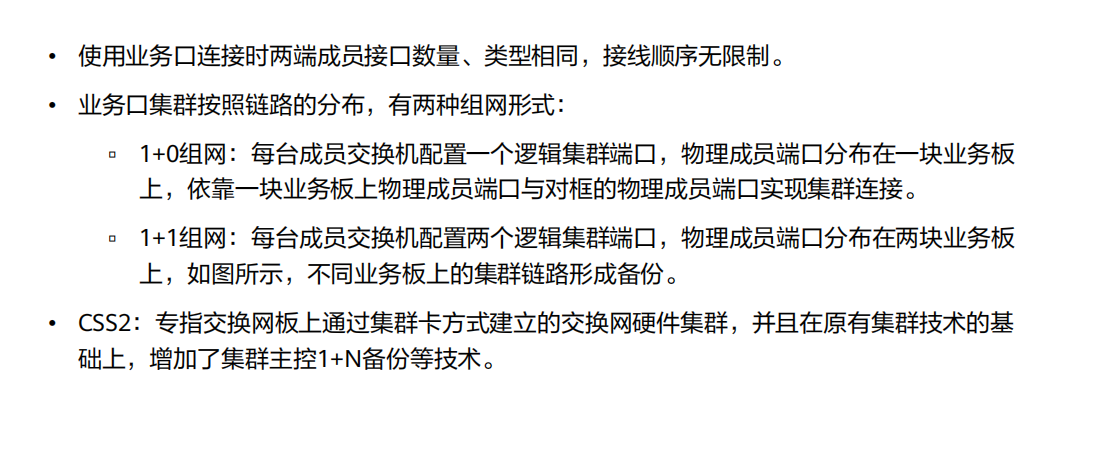

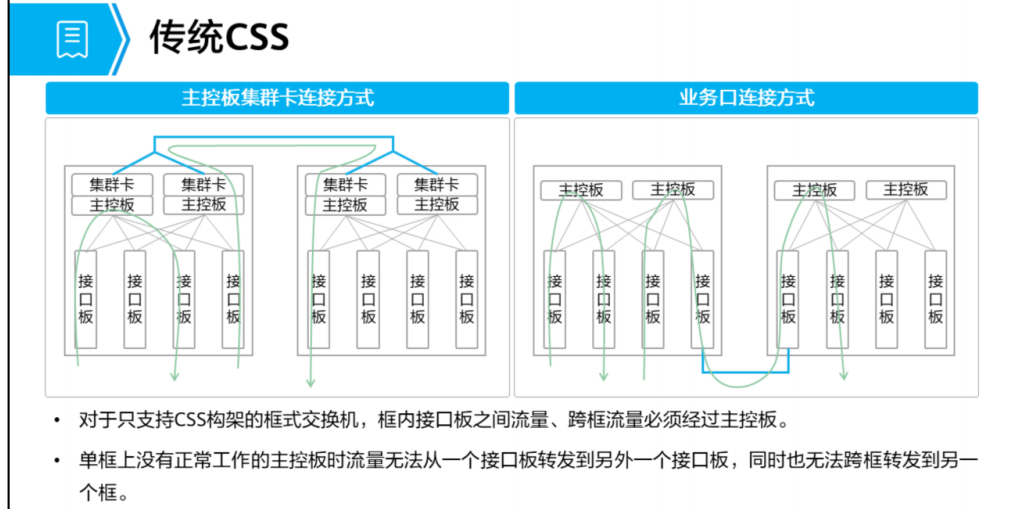

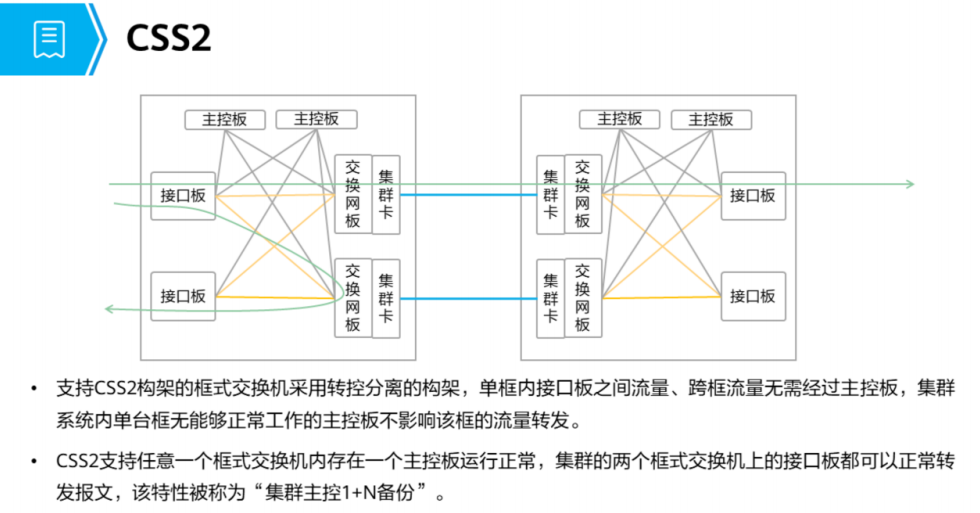

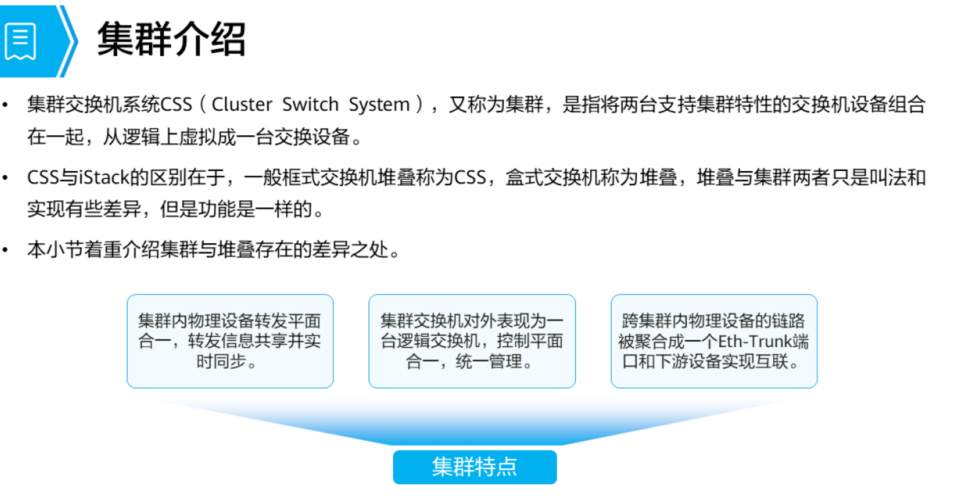

 一般框式交换机堆叠称为集群，盒式交换机称为堆叠。

集群内物理设备转发平面合一，转发信息共享并实时同步；

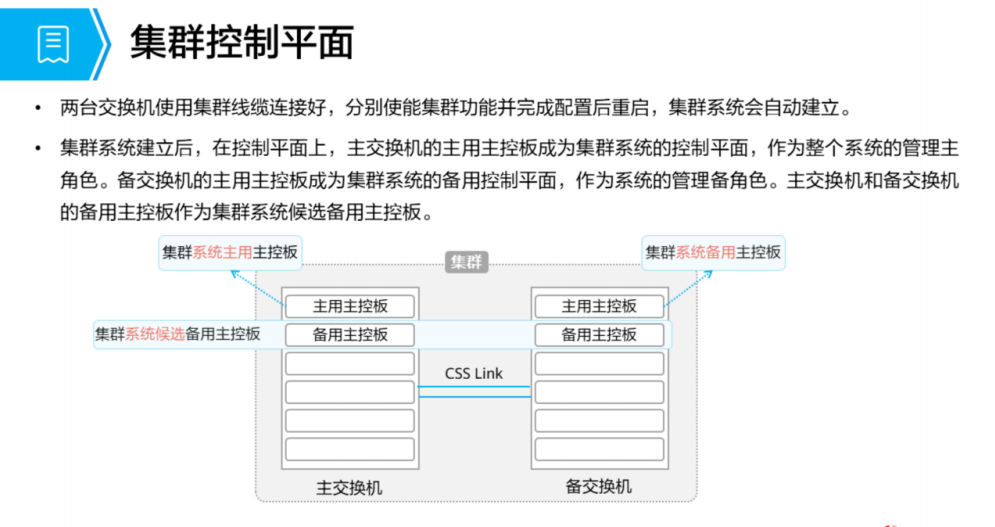

集群交换机对外表现为一台逻辑交换机，控制平面合一，统一管理

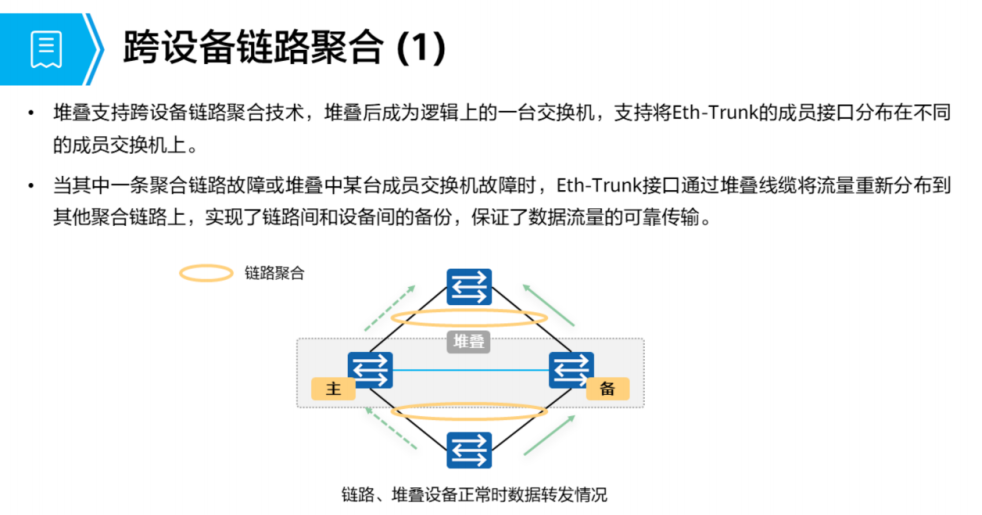

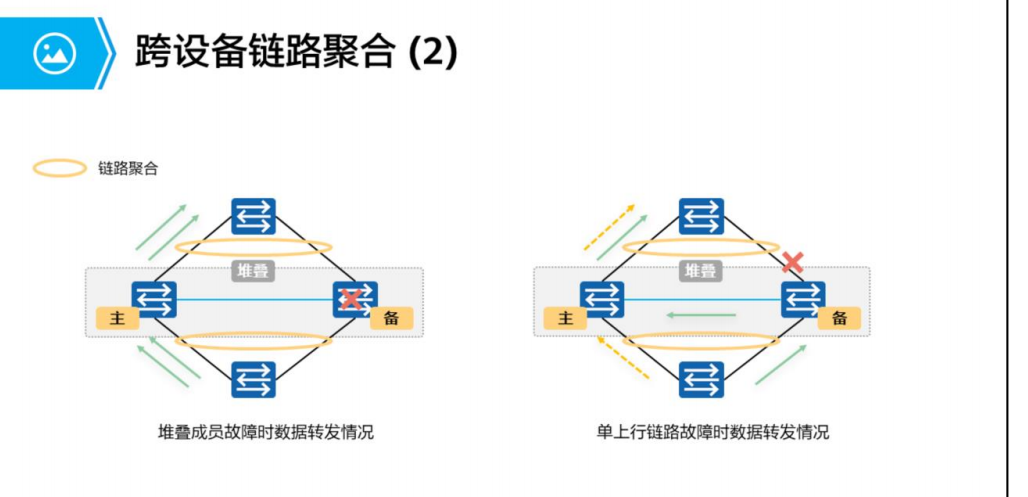

跨集群内物理设备的链路被聚合成一个Eth-Trunk端口和下游设备实现互联‘

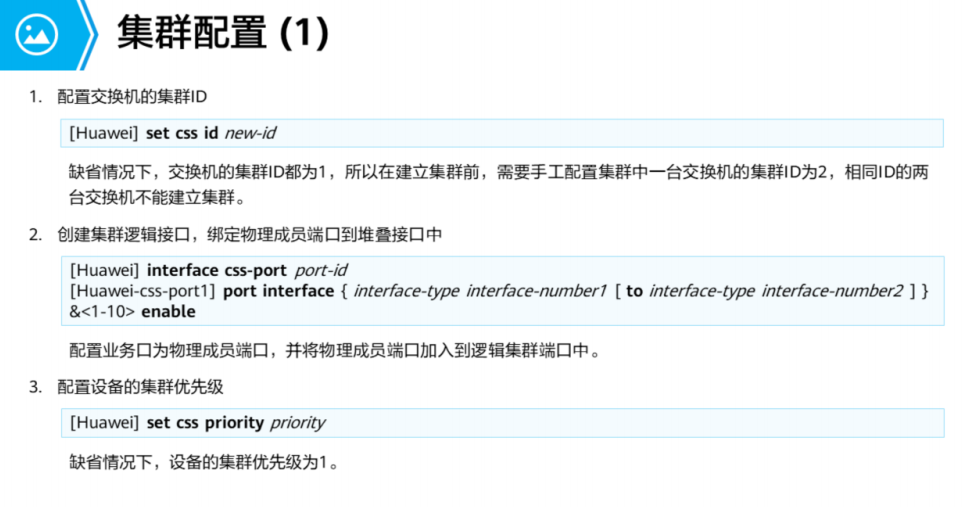

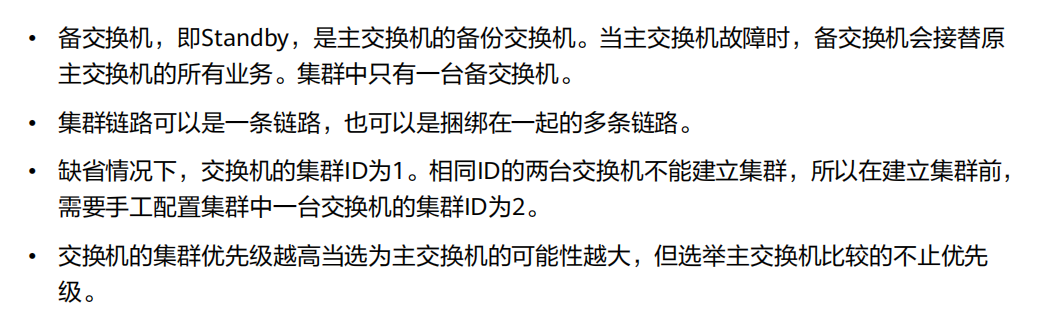

 相同ID的两台交换机不可以建立集群
