HCIA-VLAN间的通信

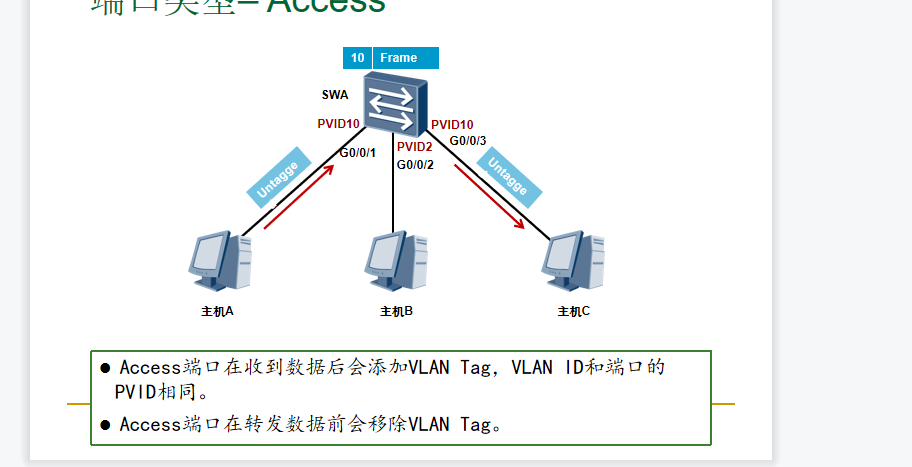

Access端口收发数据帧的规则如下： 如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。当VLAN ID与该端口的PVID相同时，接收该报文。当VLAN ID与该端口的PVID不同时，丢弃该报文。 Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。Access端口发往对端设备的以太网帧永远是不带标签的帧。 在本示例中，交换机的G0/0/1，G0/0/2，G0/0/3端口分别连接三台主机，都配置为Access端口。主机A把数据帧（未加标签）发送到交换机的G0/0/1端口，再由交换机发往其他目的地。收到数据帧之后，交换机根据端口的PVID给数据帧打上VLAN标签10，然后决定从G0/0/3端口转发数据帧。G0/0/3端口的PVID也是10，与VLAN标签中的VLAN ID相同，交换机移除标签，把数据帧发送到主机C。连接主机B的端口的PVID是2，与VLAN10不属于同一个VLAN，因此此端口不会接收到VLAN10的数据帧。

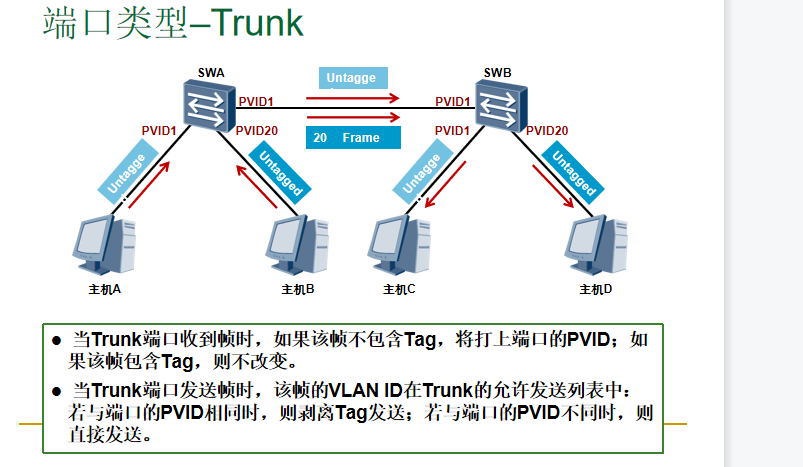

Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧（带Tag标记）通过。 Trunk端口收发数据帧的规则如下： 当接收到对端设备发送的不带Tag的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。当接收到对端设备发送的带Tag的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文。否则丢弃该报文。 端口发送数据帧时，当VLAN ID与端口的PVID相同，且是该端口允许通过的VLAN ID时，去掉Tag，发送该报文。当VLAN ID与端口的PVID不同，且是该端口允许通过的VLAN ID时，保持原有Tag，发送该报文。 在本示例中，SWA和SWB连接主机的端口为Access端口，PVID如图所示。SWA和SWB互连的端口为Trunk端口，PVID都为1，此Trunk链路允许所有VLAN的流量通过。当SWA转发VLAN1的数据帧时会剥离VLAN标签，然后发送到Trunk链路上。而在转发VLAN20的数据帧时，不剥离VLAN标签直接转发到Trunk链路上。

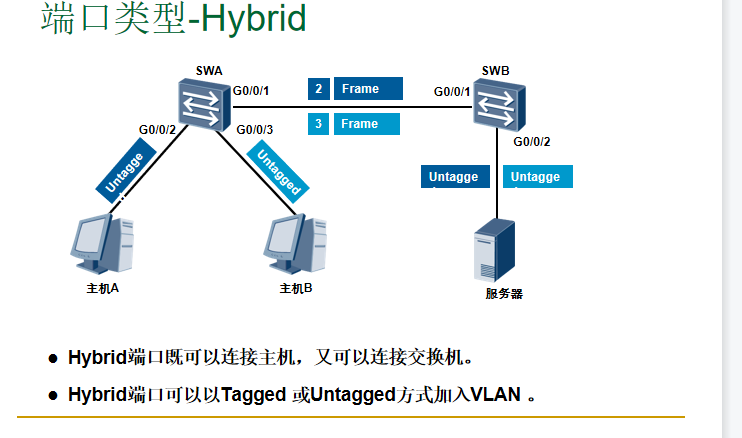

Access端口发往其他设备的报文，都是Untagged数据帧，而Trunk端口仅在一种特定情况下才能发出untagged数据帧，其它情况发出的都是Tagged数据帧。 Hybrid端口是交换机上既可以连接用户主机，又可以连接其他交换机的端口。Hybrid端口既可以连接接入链路又可以连接干道链路。Hybrid端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的Tag剥掉。华为设备默认的端口类型是Hybrid。 在本示例中，要求主机A和主机B都能访问服务器，但是它们之间不能互相访问。此时交换机连接主机和服务器的端口，以及交换机互连的端口都配置为Hybrid类型。交换机连接主机A的端口的PVID是2，连接主机B的端口的PVID是3，连接服务器的端口的PVID是100。

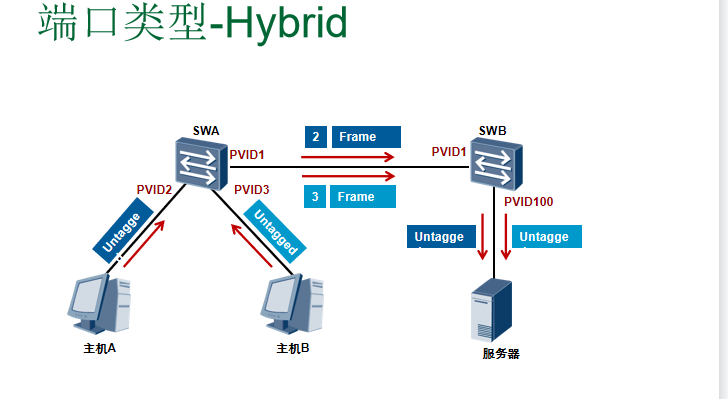

Hybrid端口收发数据帧的规则如下： 当接收到对端设备发送的不带Tag的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。当接收到对端设备发送的带Tag的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。 Hybrid端口发送数据帧时，将检查该接口是否允许该VLAN数据帧通过。如果允许通过，则可以通过命令配置发送时是否携带Tag。 配置port hybrid tagged vlan vlan-id命令后，接口发送该vlan-id的数据帧时，不剥离帧中的VLAN Tag，直接发送。该命令一般配置在连接交换机的端口上。 配置port hybrid untagged vlan vlan-id命令后，接口在发送vlan-id的数据帧时，会将帧中的VLAN Tag剥离掉再发送出去。该命令一般配置在连接主机的端口上。 本例介绍了主机A和主机B发送数据给服务器的情况。在SWA和SWB互连的端口上配置了port hybrid tagged vlan 2 3 100命令后，SWA和SWB之间的链路上传输的都是带Tag标签的数据帧。在SWB连接服务器的端口上配置了port hybrid untagged vlan 2 3，主机A和主机B发送的数据会被剥离VLAN标签后转发到服务器。

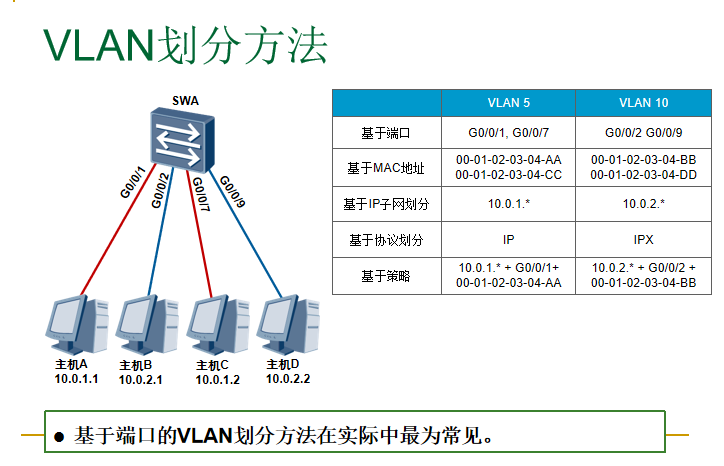

VLAN的划分包括如下5种方法： 基于端口划分：根据交换机的端口编号来划分VLAN。通过为交换机的每个端口配置不同的PVID，来将不同端口划分到VLAN中。初始情况下，X7系列交换机的端口处于VLAN1中。此方法配置简单，但是当主机移动位置时，需要重新配置VLAN。 基于MAC地址划分：根据主机网卡的MAC地址划分VLAN。此划分方法需要网络管理员提前配置网络中的主机MAC地址和VLAN ID的映射关系。如果交换机收到不带标签的数据帧，会查找之前配置的MAC地址和VLAN映射表，根据数据帧中携带的MAC地址来添加相应的VLAN标签。在使用此方法配置VLAN时，即使主机移动位置也不需要重新配置VLAN。 基于IP子网划分：交换机在收到不带标签的数据帧时，根据报文携带的IP地址给数据帧添加VLAN标签。 基于协议划分：根据数据帧的协议类型（或协议族类型）、封装格式来分配VLAN ID。网络管理员需要首先配置协议类型和VLAN ID之间的映射关系。 基于策略划分：使用几个条件的组合来分配VLAN标签。这些条件包括IP子网、端口和IP地址等。只有当所有条件都匹配时，交换机才为数据帧添加VLAN标签。另外，针对每一条策略都是需要手工配置的。

二层通信：同VLAN 且同网段的PC之间可直接进行通信

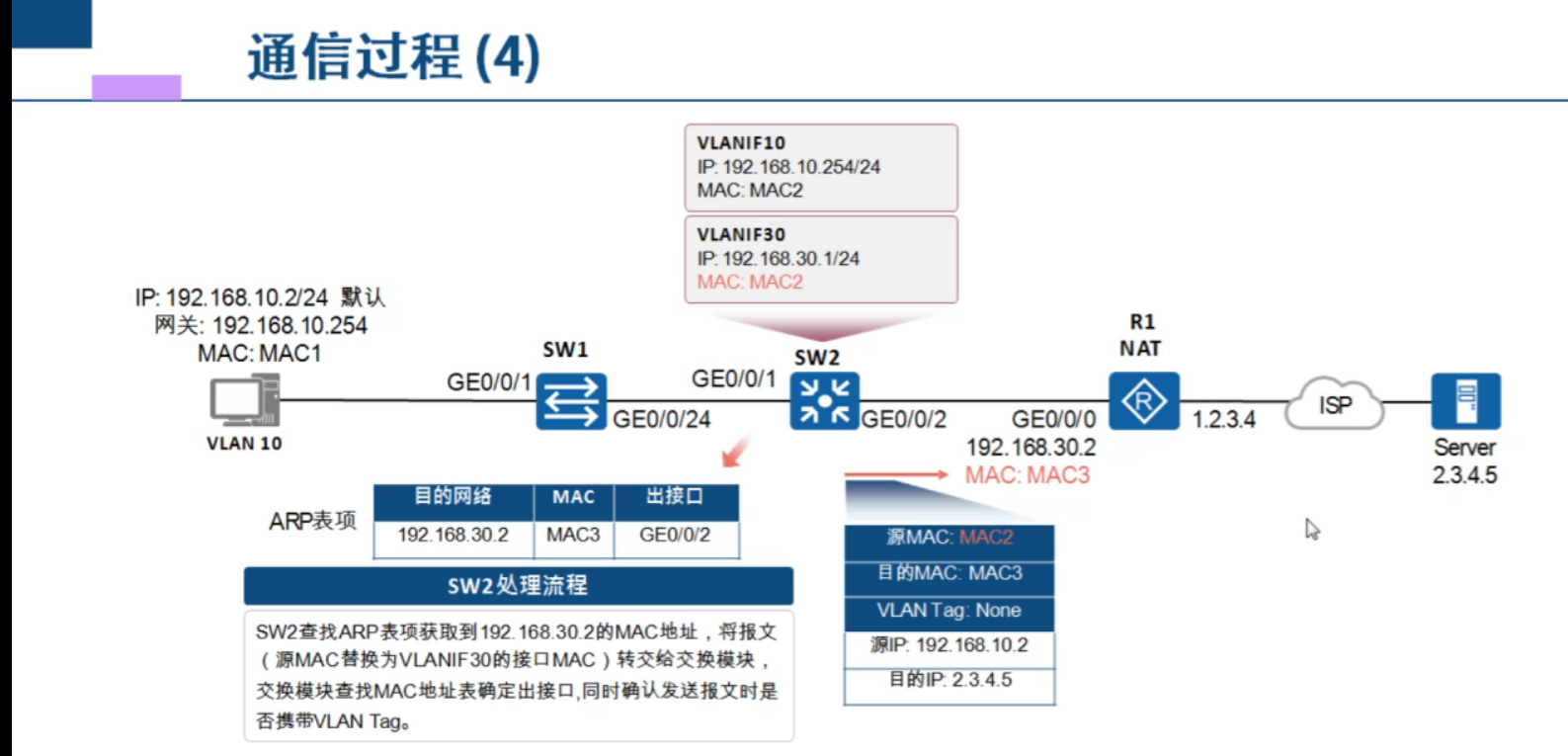

三层通信：借助三层设备：路由器、三层交换机、防火墙

使用路由器物理接口：access接口，路由器收发数据帧不打标记

使用路由器子接口：物理接口划分为逻辑接口，

交换机分别VLAN的接口是Trunk链路，标记数据帧，一个子接口代表一个直连路由

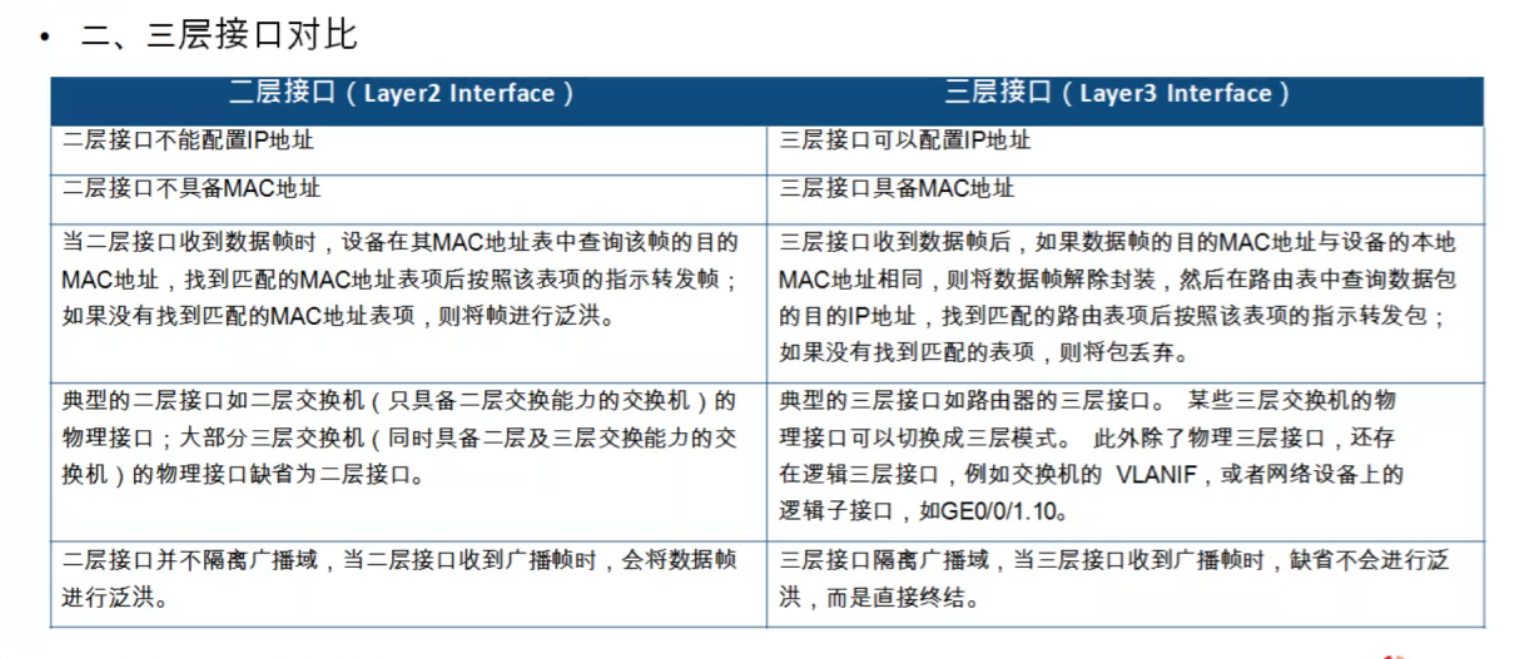

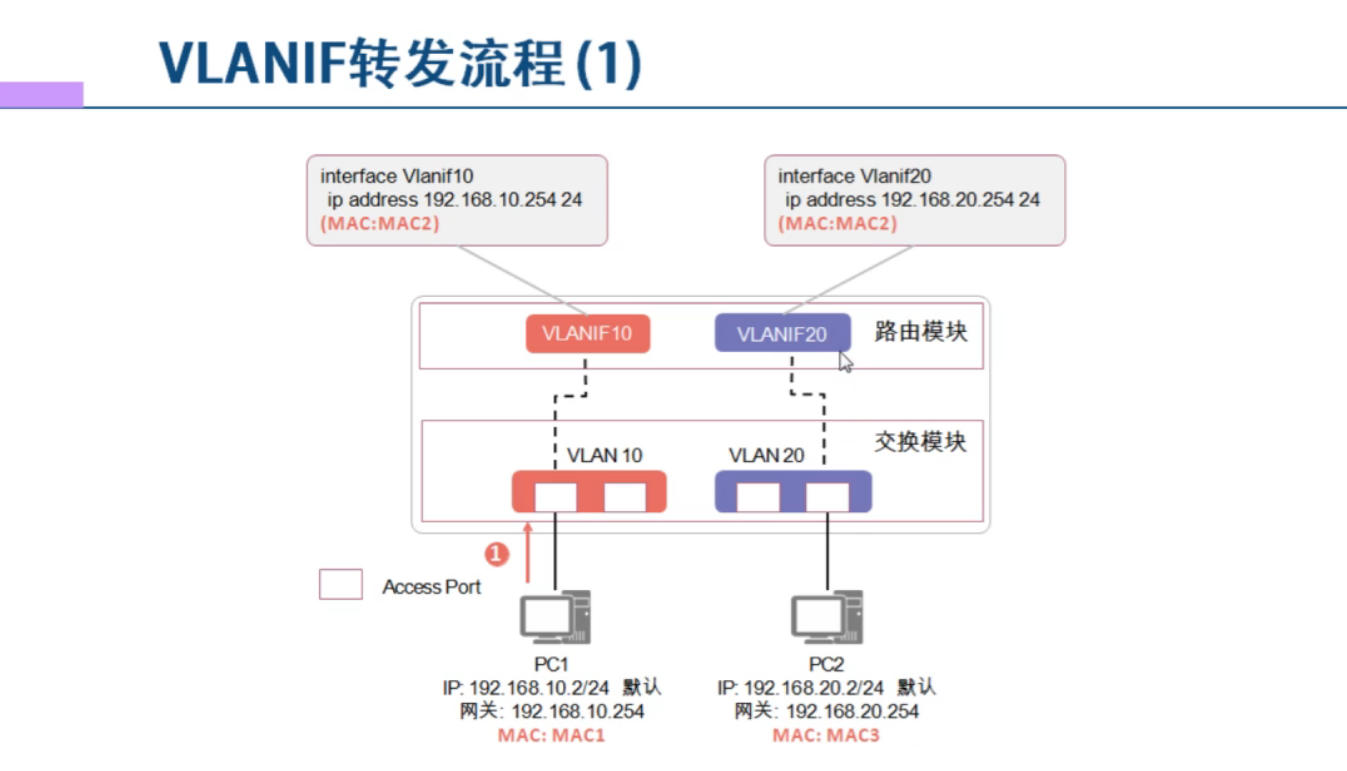

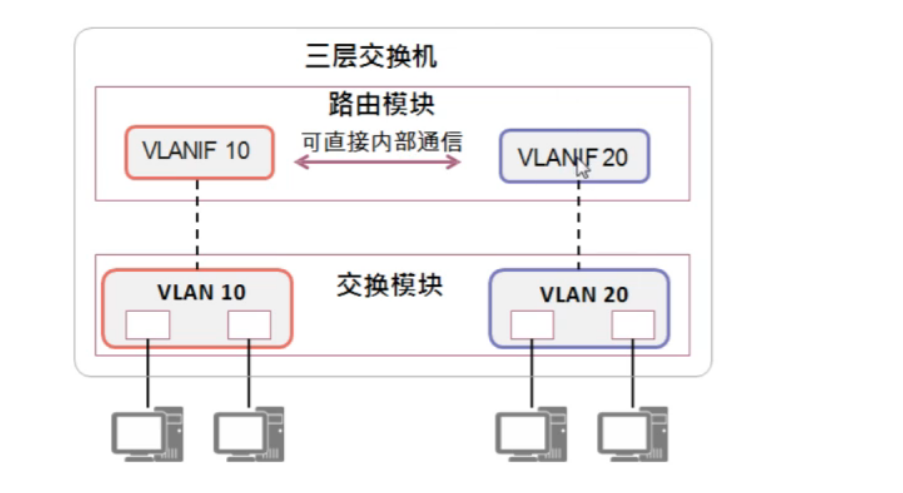

三层交换机和VLANIF接口（有对应MAC地址，二层无MAc地址）

















三层缺省不会泛洪，直接终结
