HCIA—STP

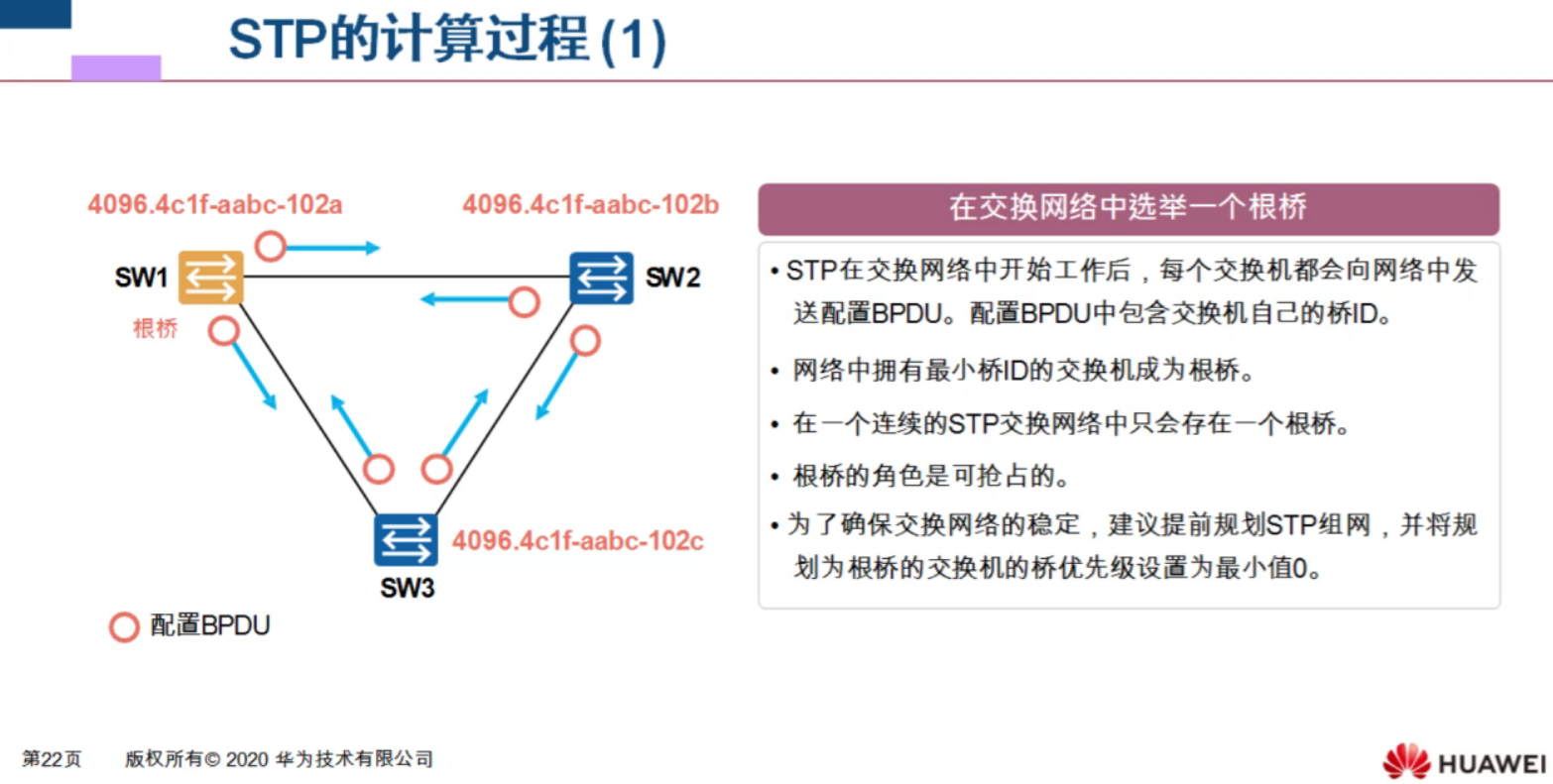

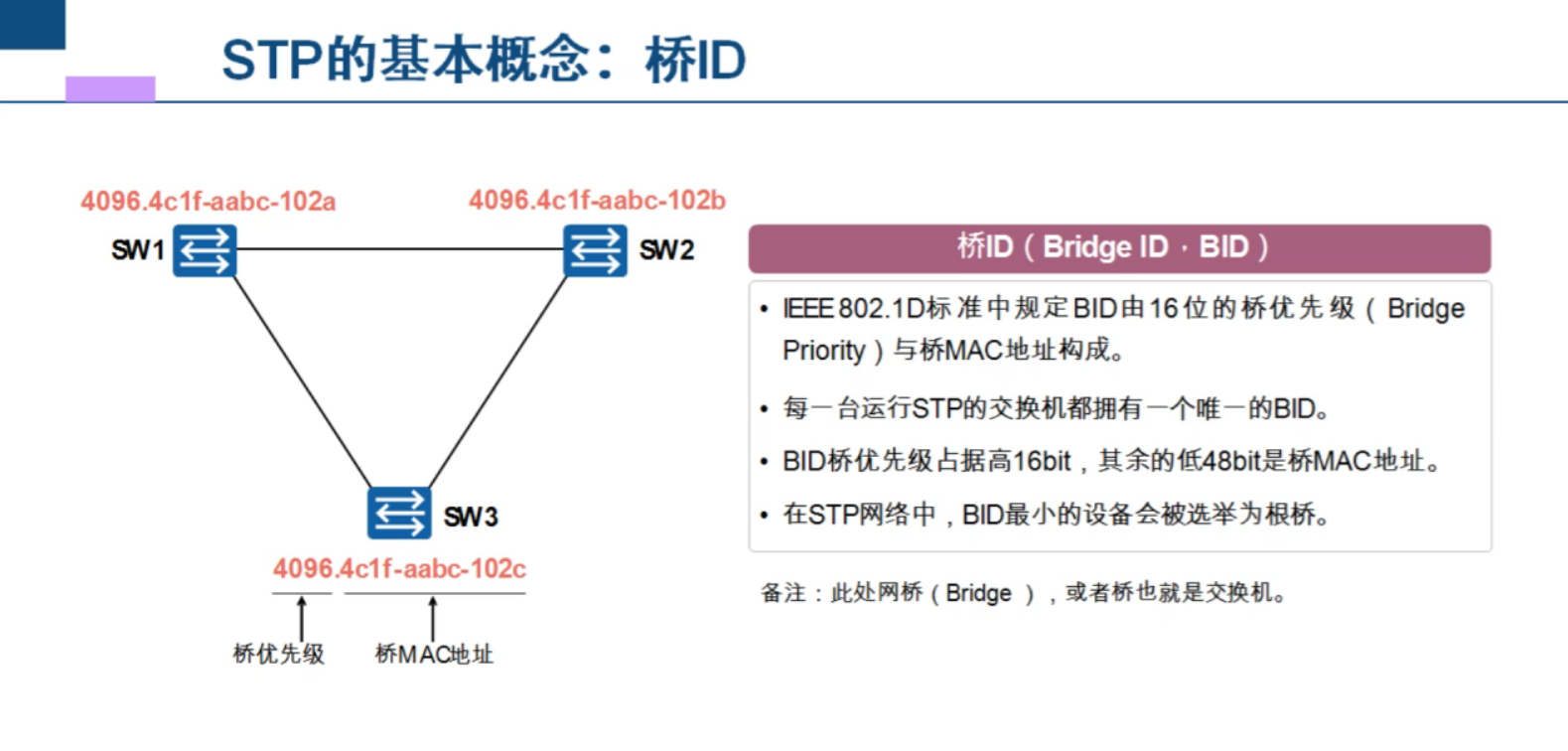

网桥=桥优先级+桥MAC地址，最小成为根桥，

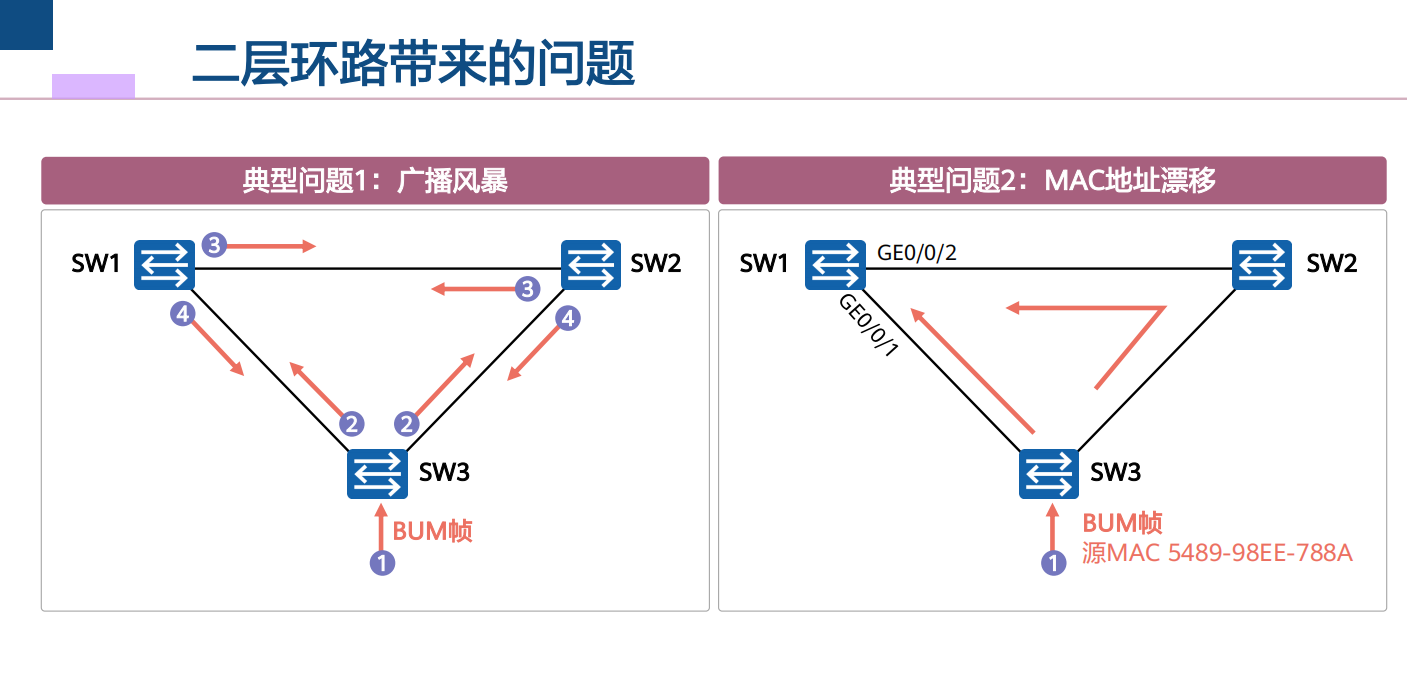

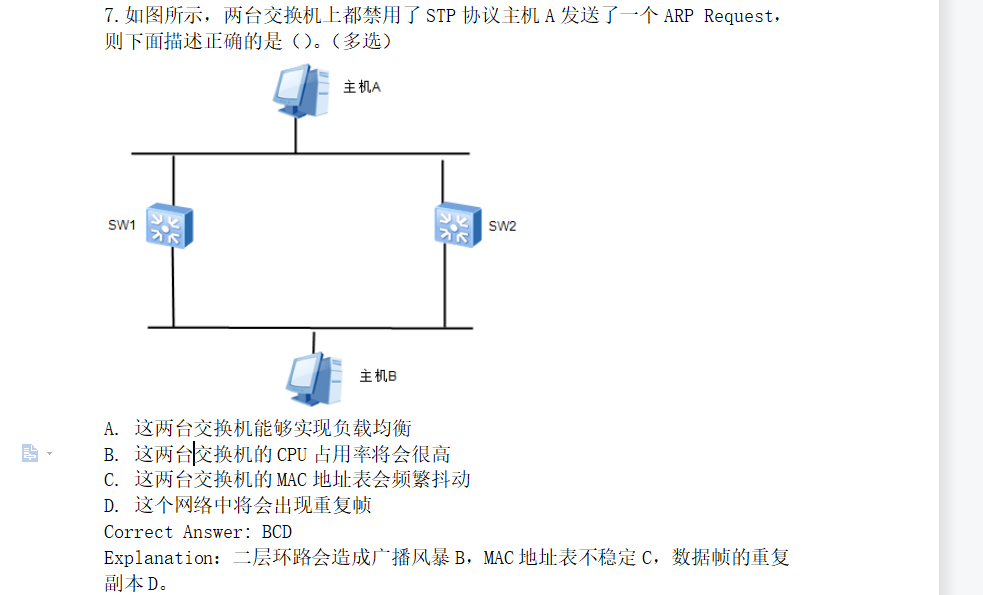

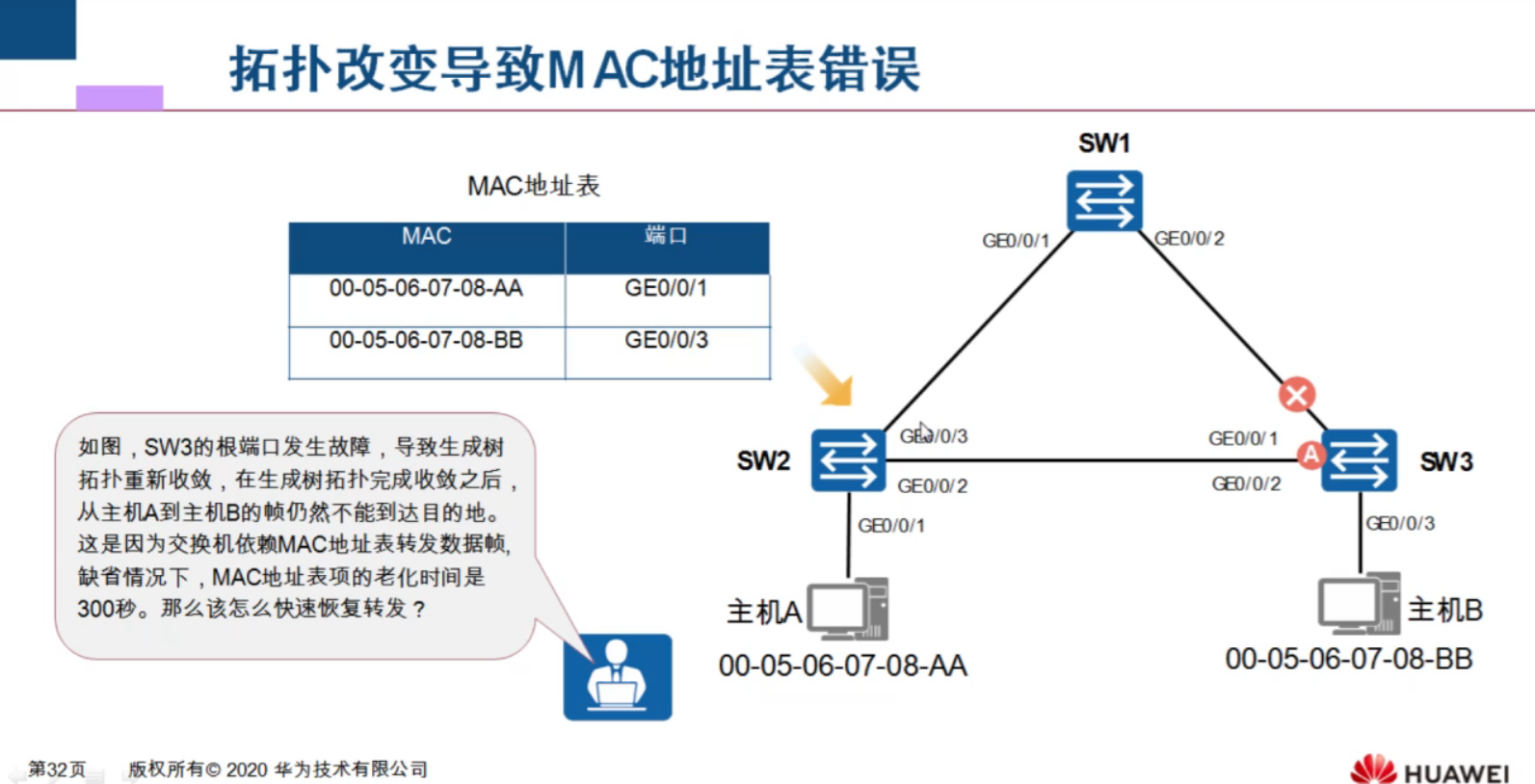

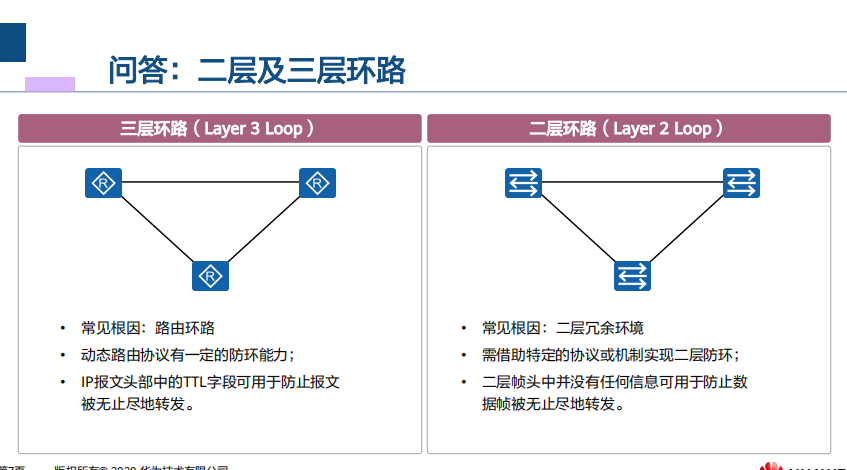

二层环路带来的问题：MAC地址表频繁抖动，出现重复帧，CPU占用率高。

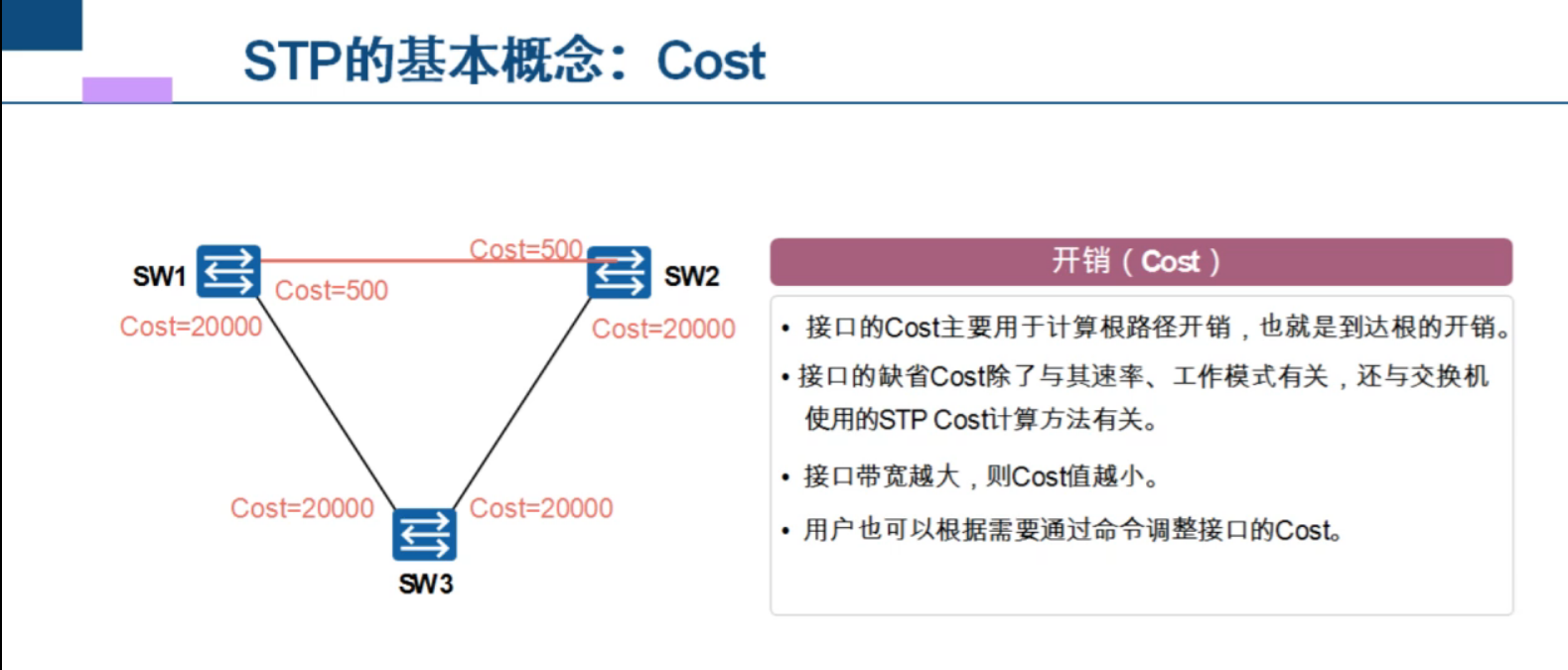

 带宽越大，开销值越小

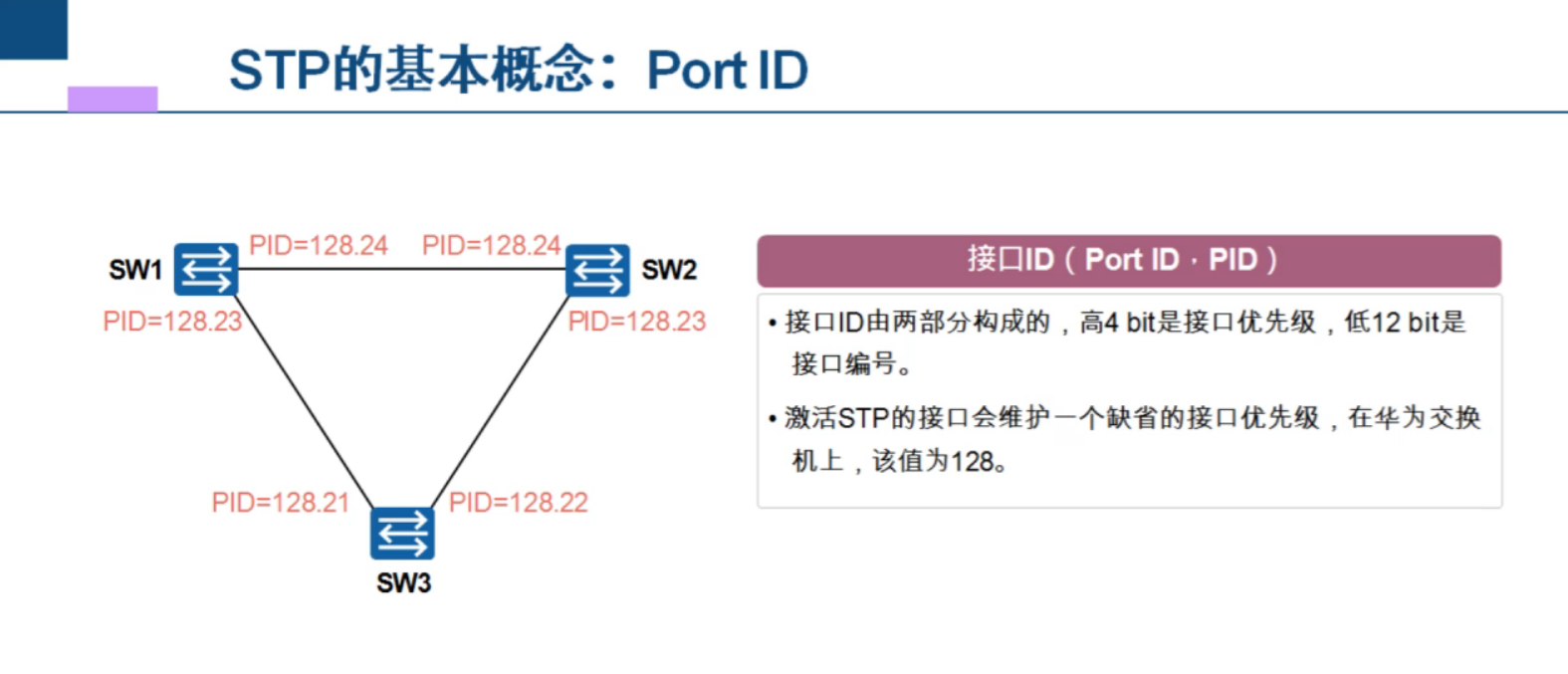

端口ID＝端口优先级+端口编号。

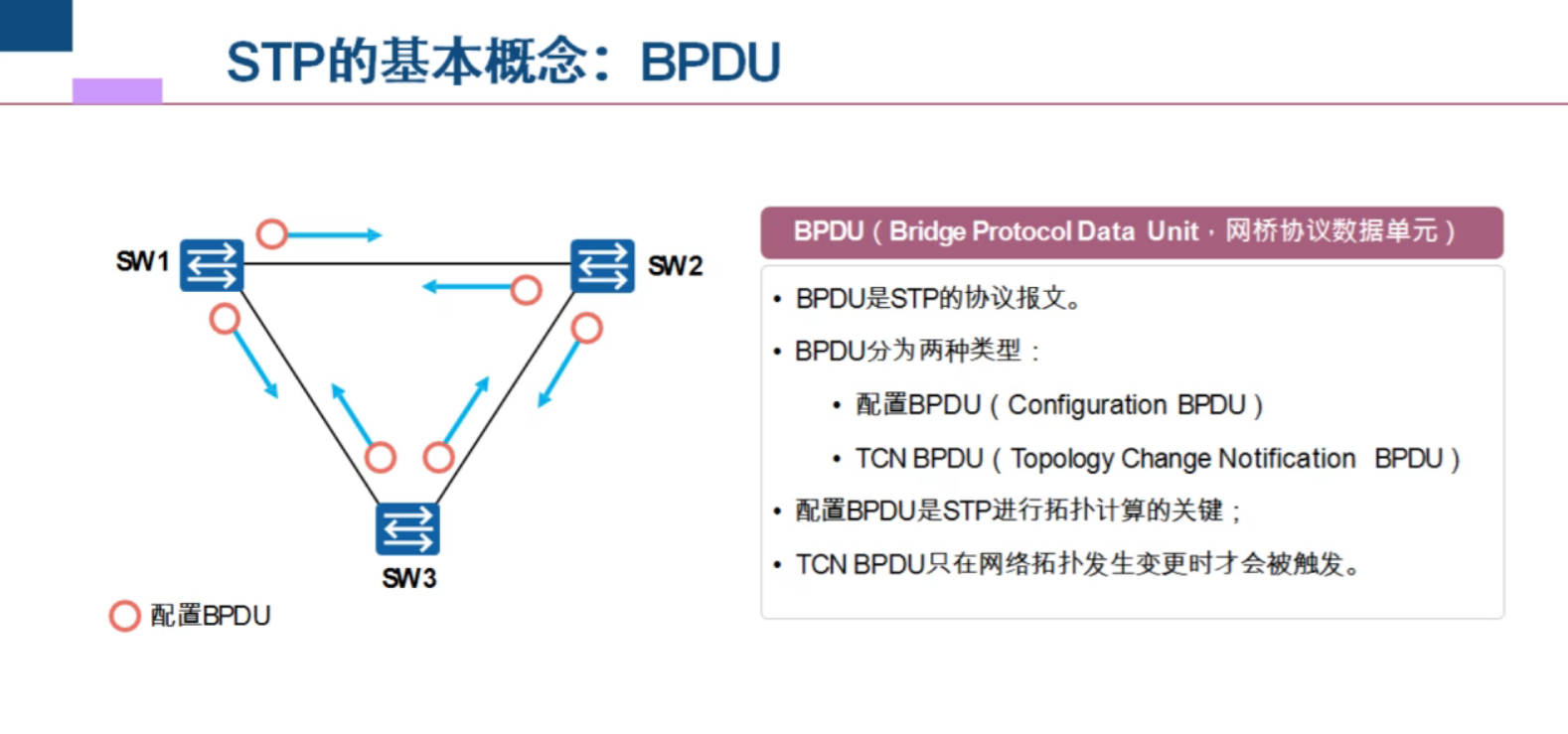

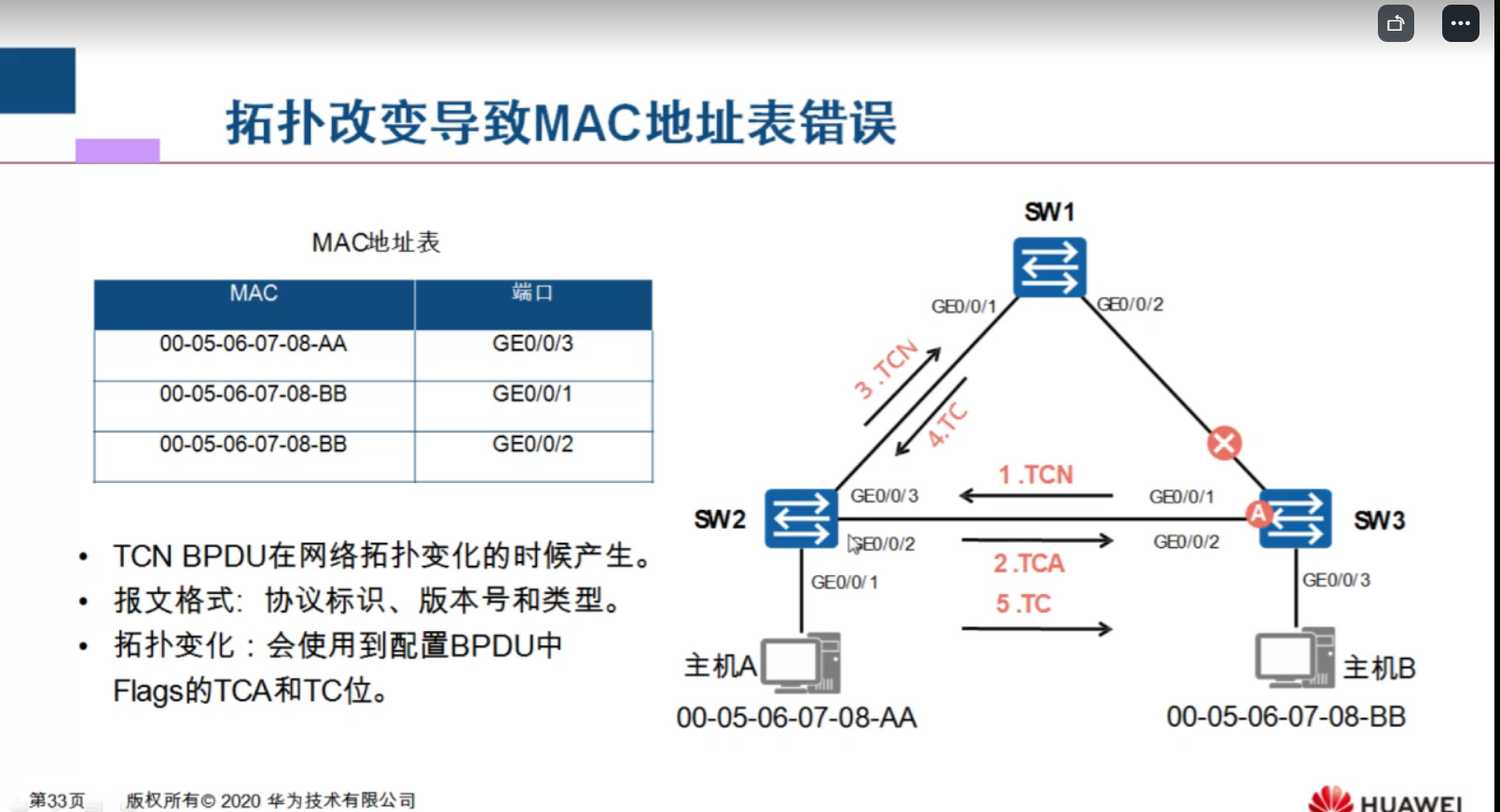

 只有根桥可以发送BPDU，配置BPDU是根桥发出的，拓扑BPDU网络发生变化后由下游发给上游。

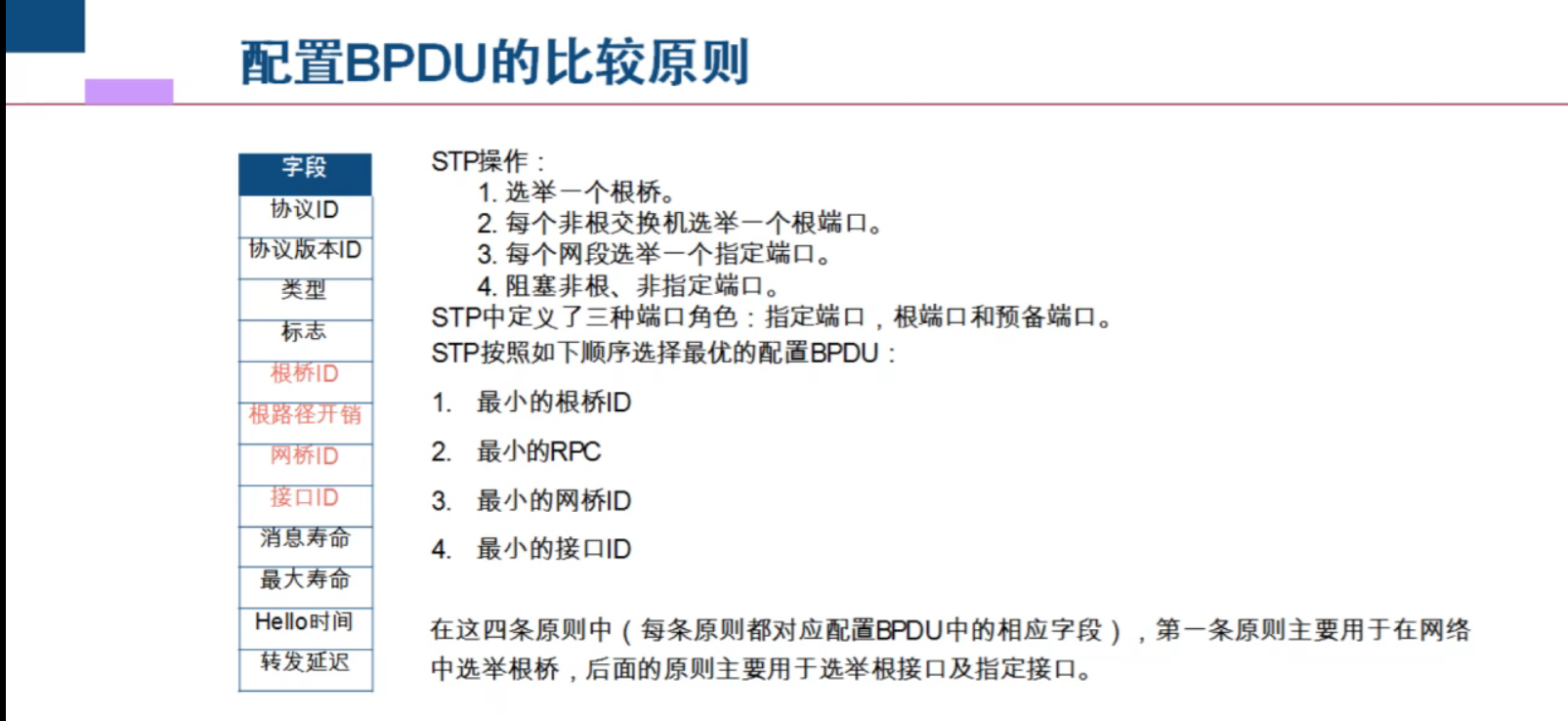

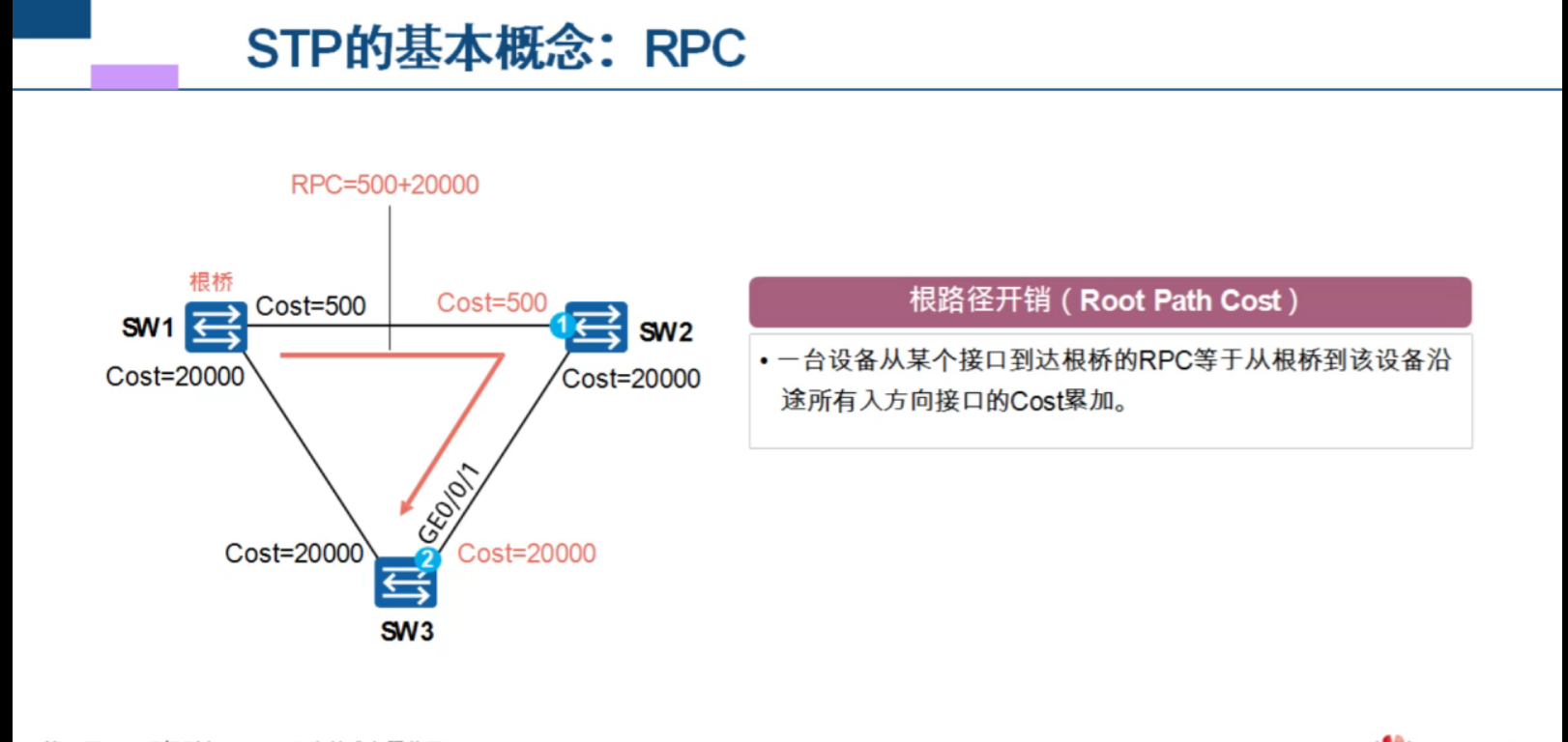

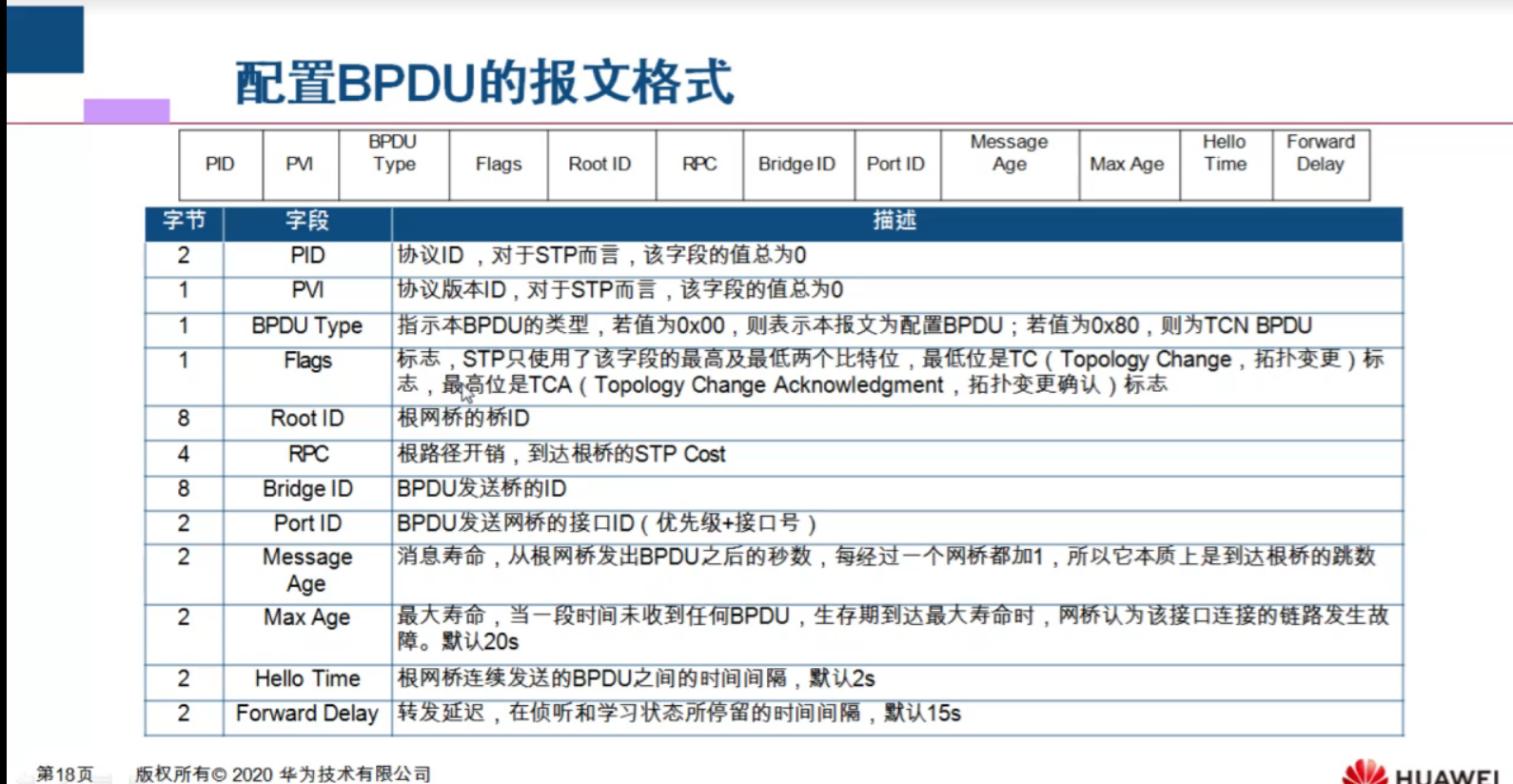

 注意：root　ID　RPC（根路径开销，从根路径发出的BUPD接受接口开销的累加值）　发送者网桥ID　接口ID











 路径成本一样，网桥ID一样，比较发送者的端口ID，越小越好。

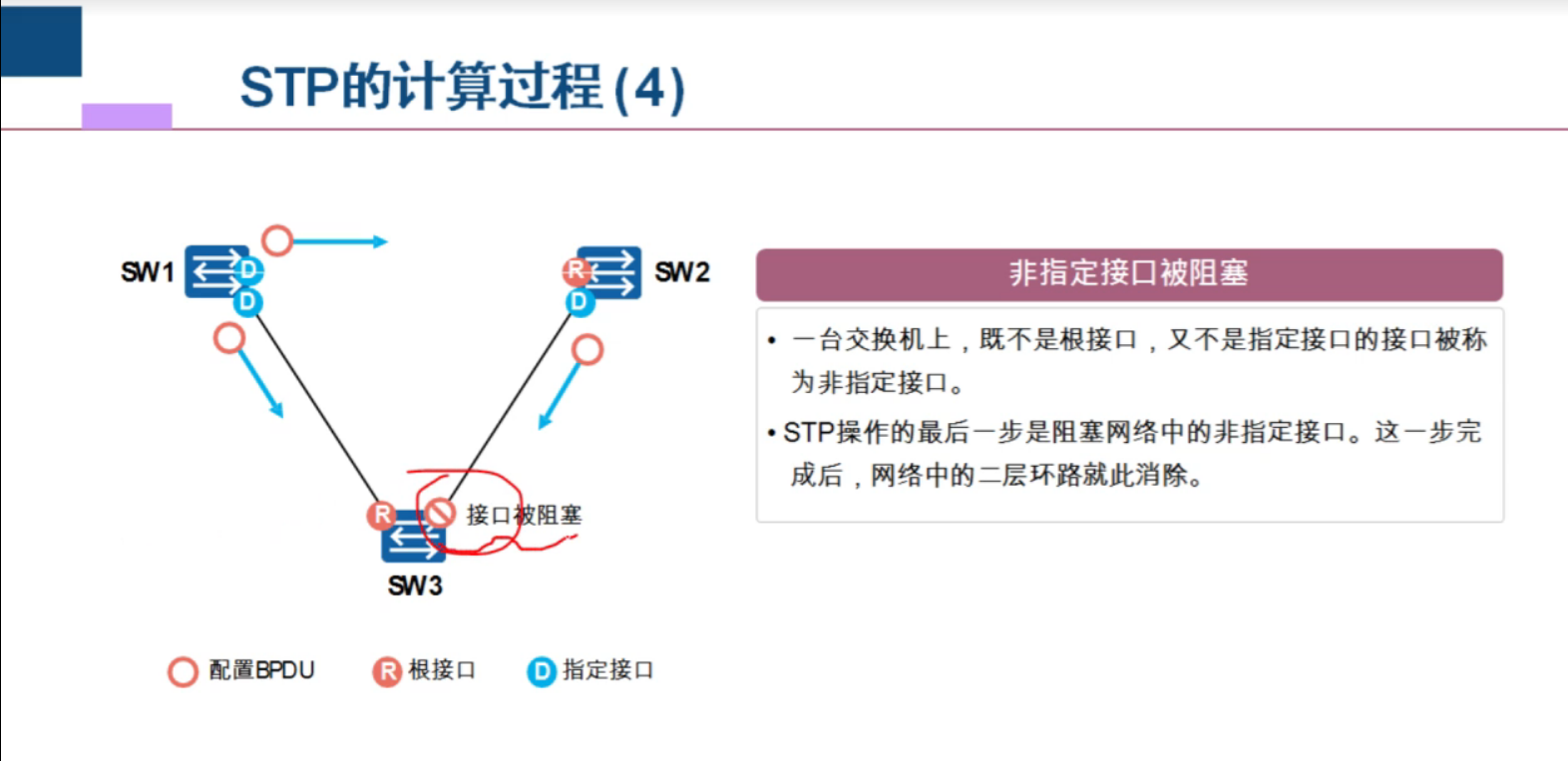

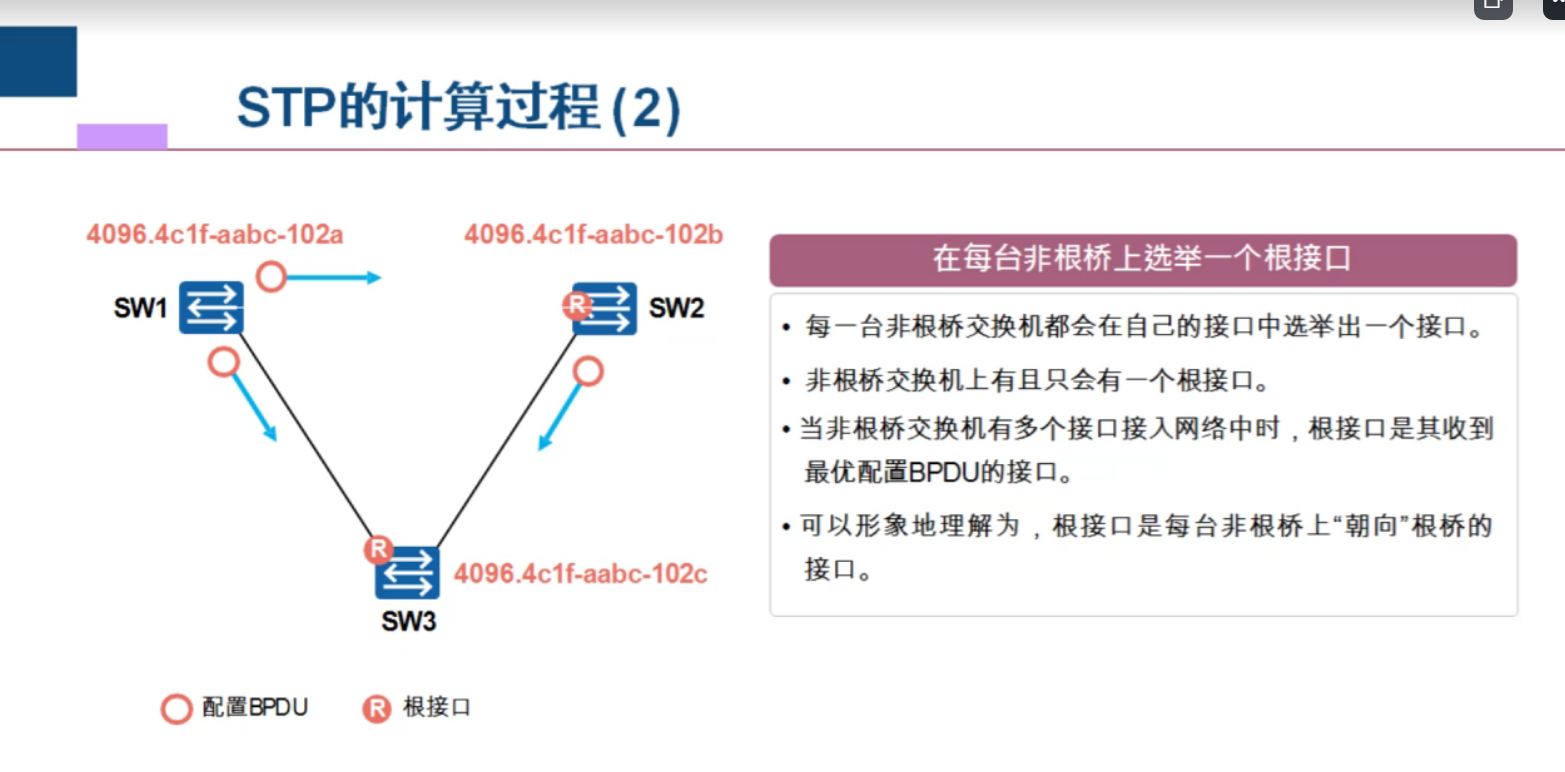

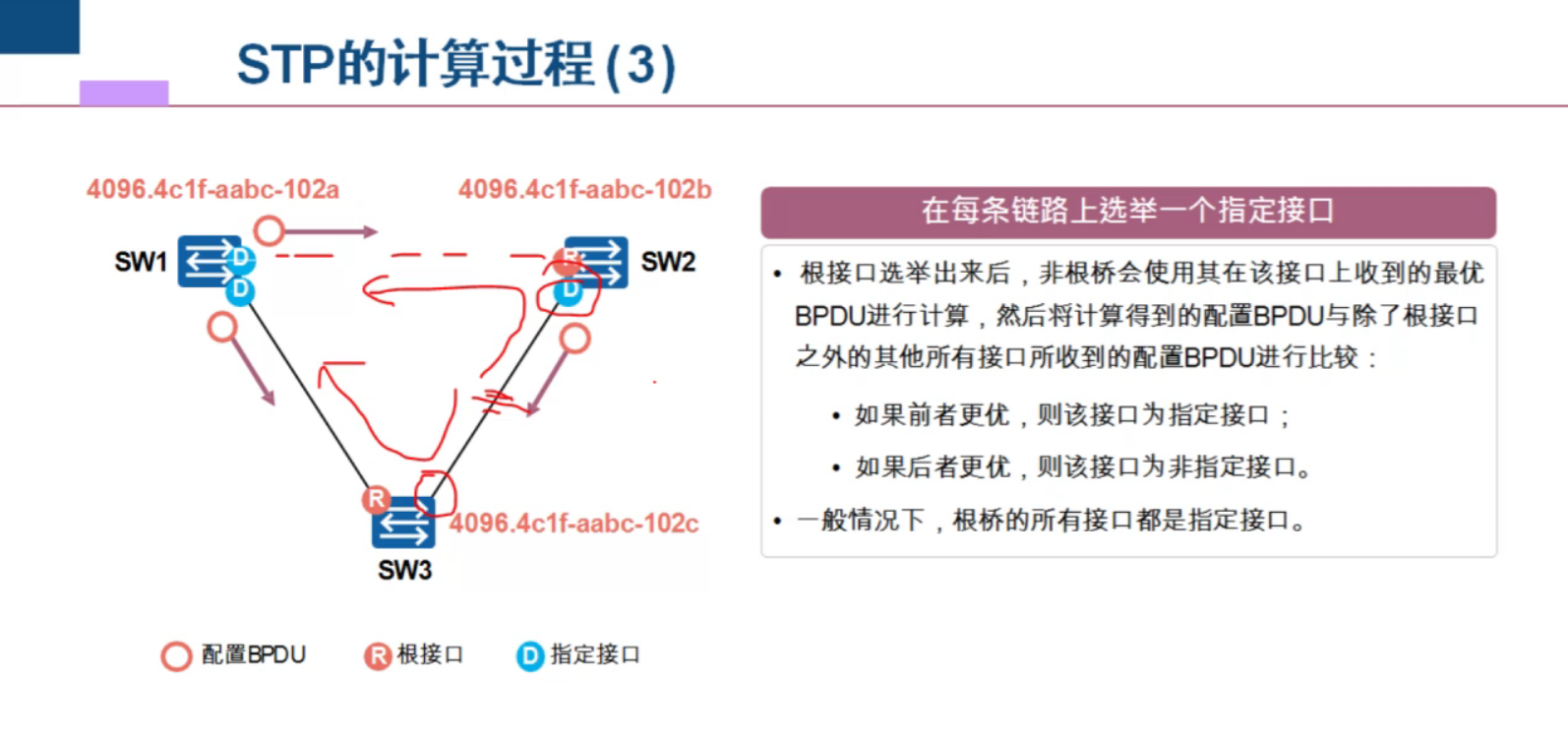

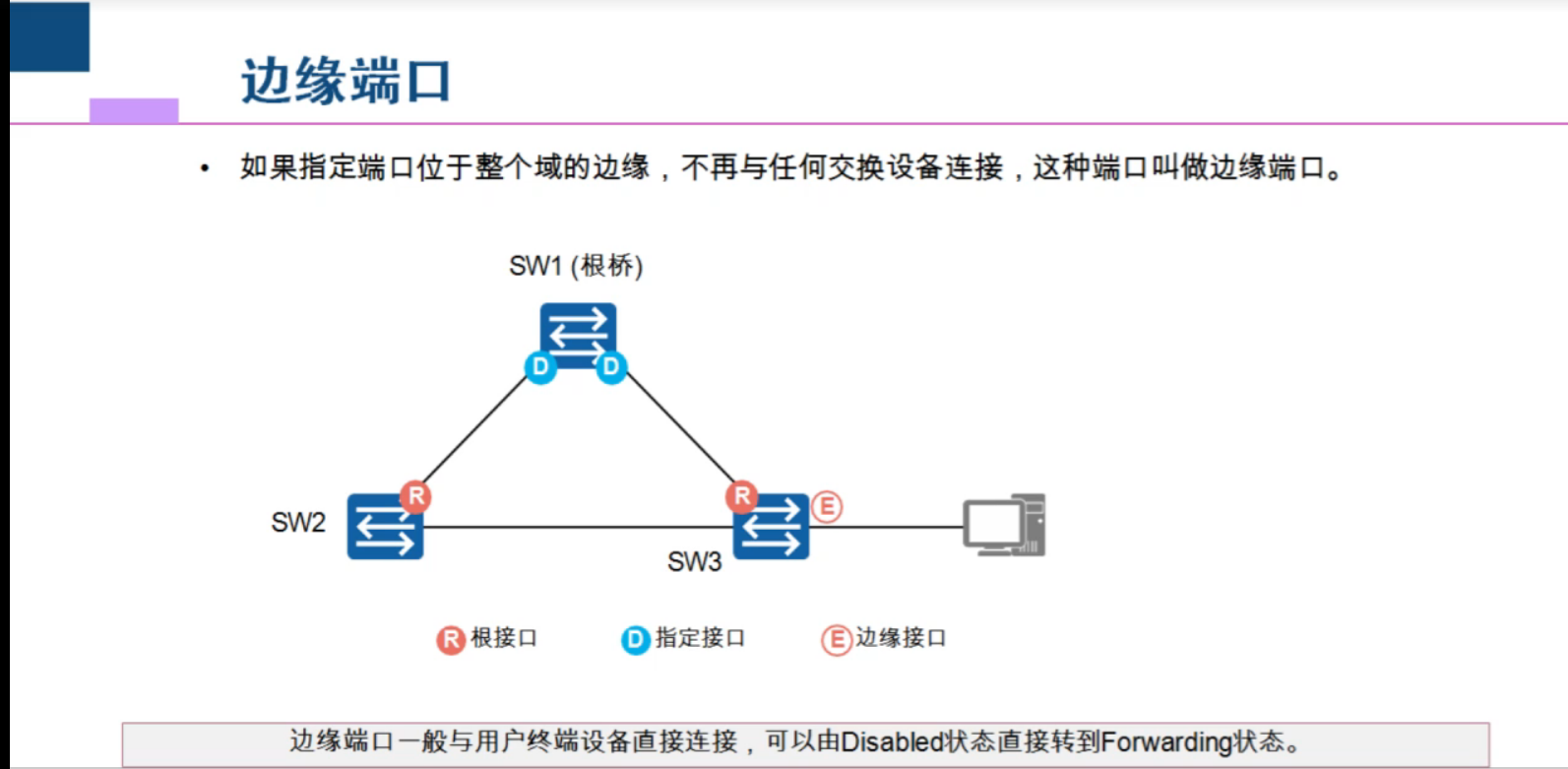

 根桥交换机所有接口都是指定接口，根接口只有非根桥交换机有且唯一。

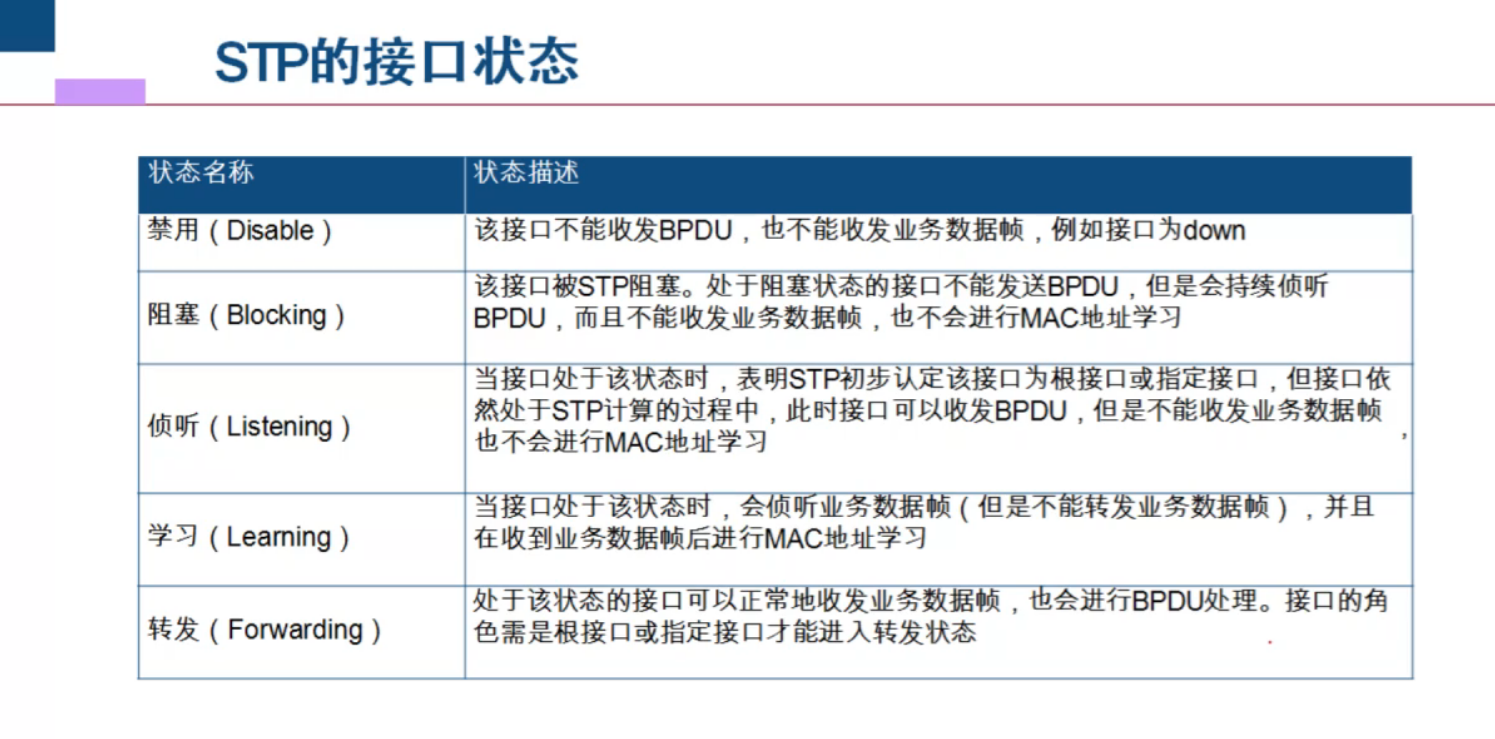

接收BPDU：都可以

发送BPDU：侦听、学习、转发

学习MAc地址表：学习、转发

转发数据帧：转发

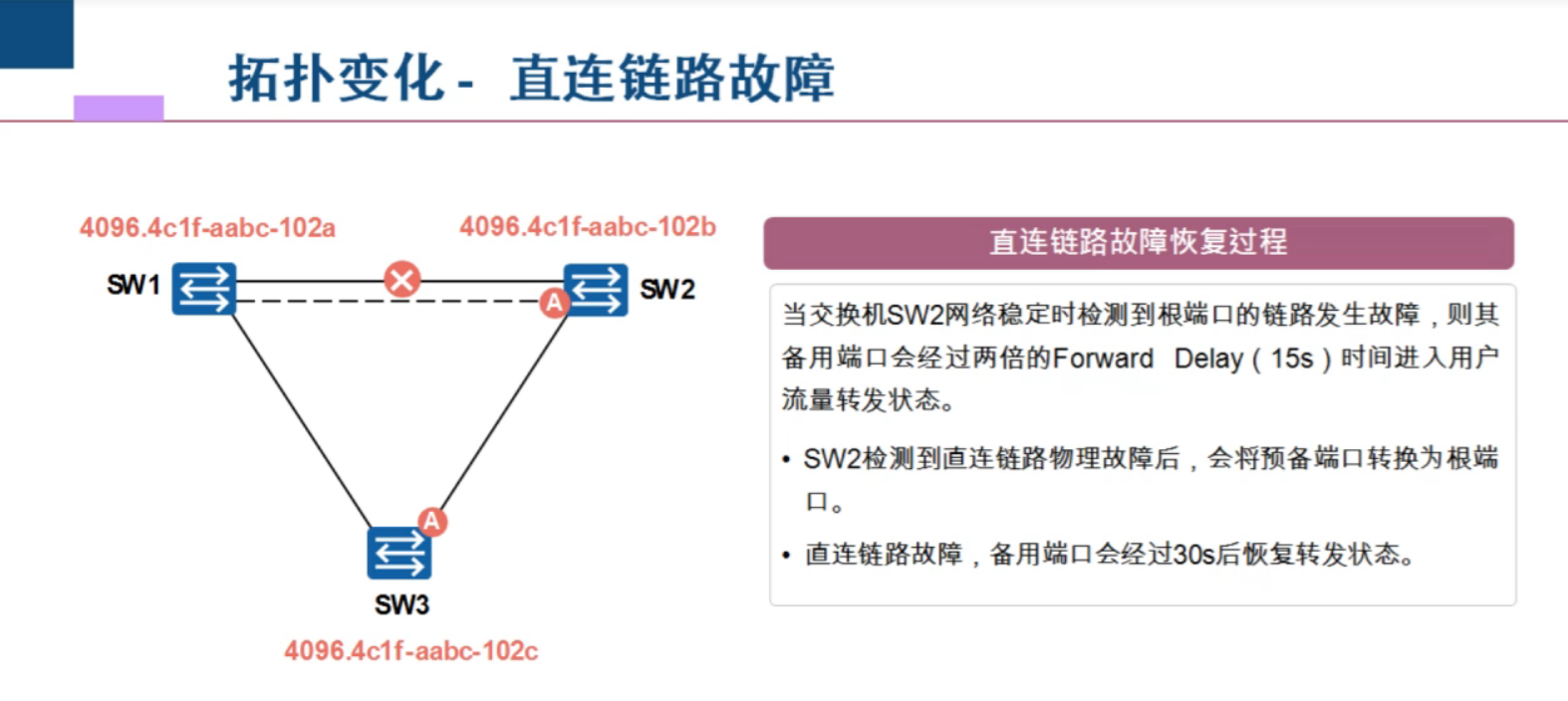

阻塞到侦听20秒，侦听到学习15秒，学习到转发15秒

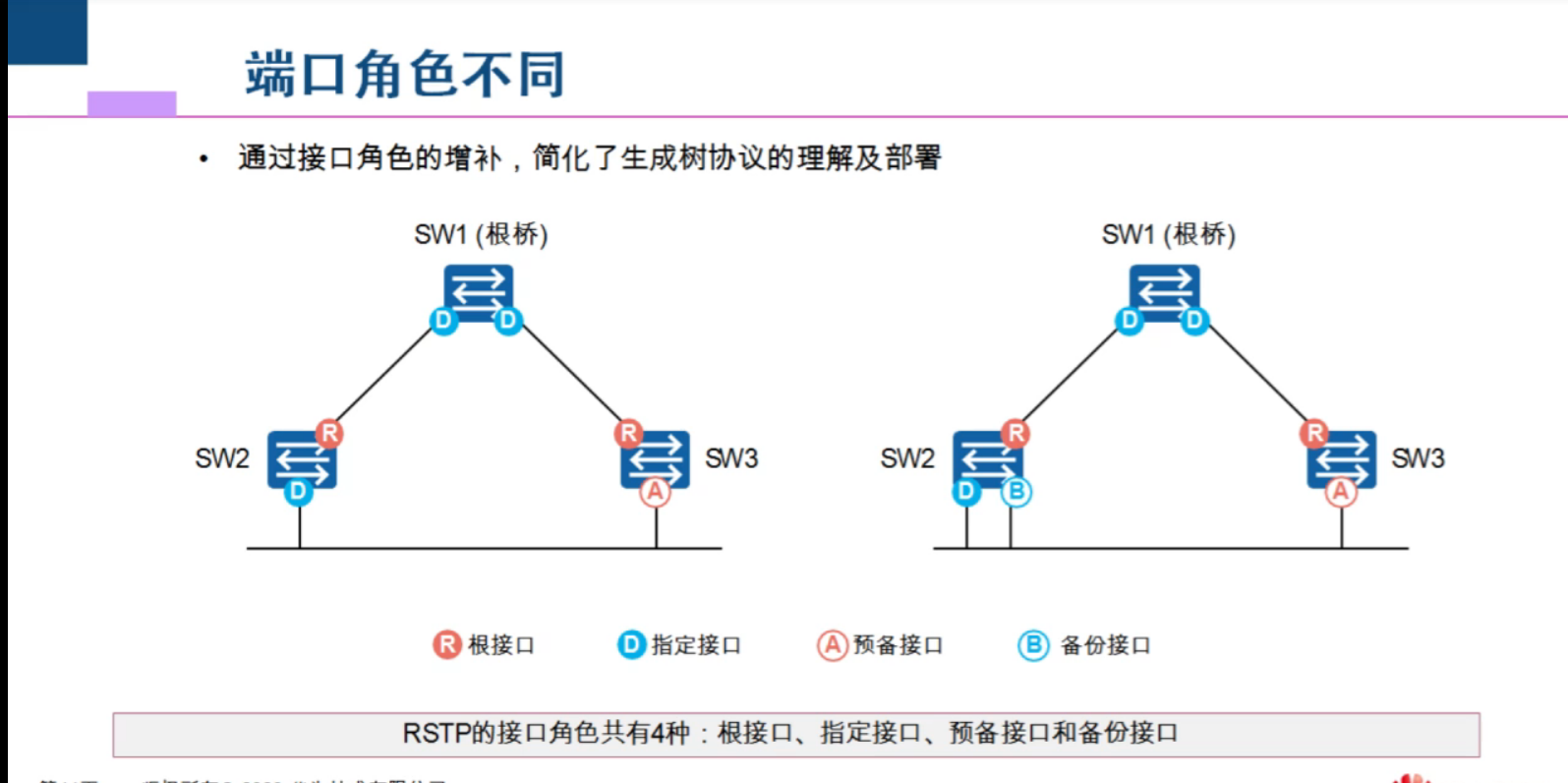

预备接口是根接口的预备，备份接口是指定接口的备份

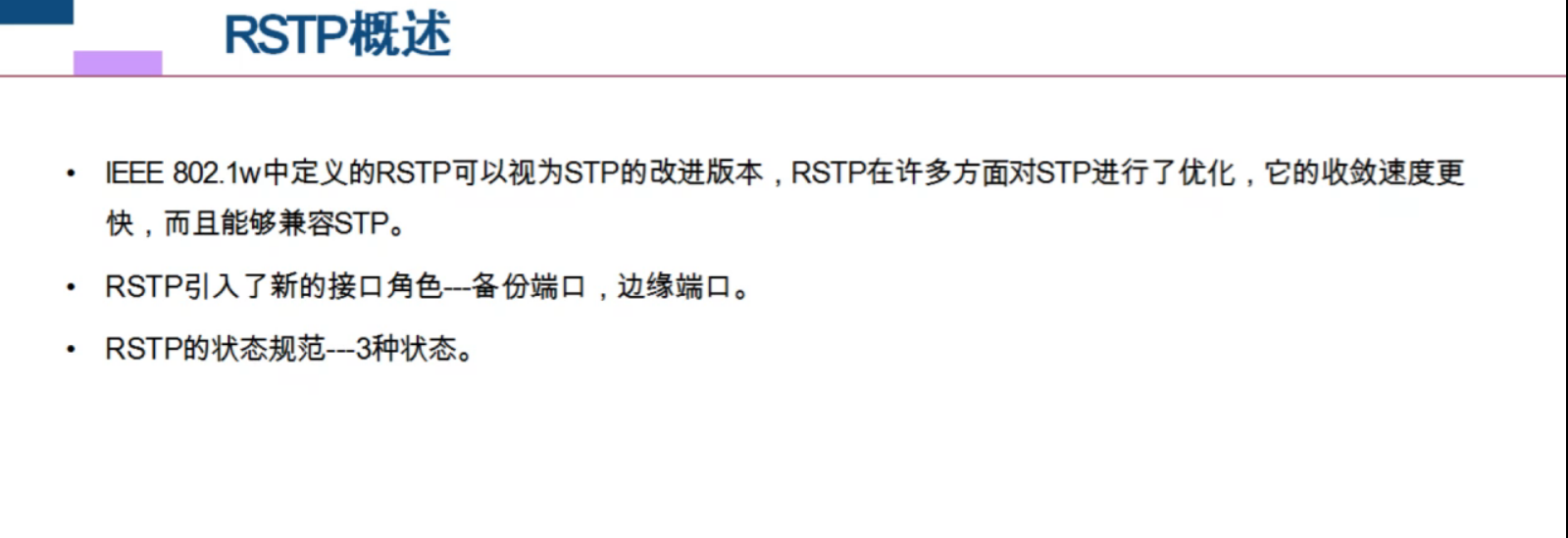

RSTP协议种定义了一种拓扑改变信息

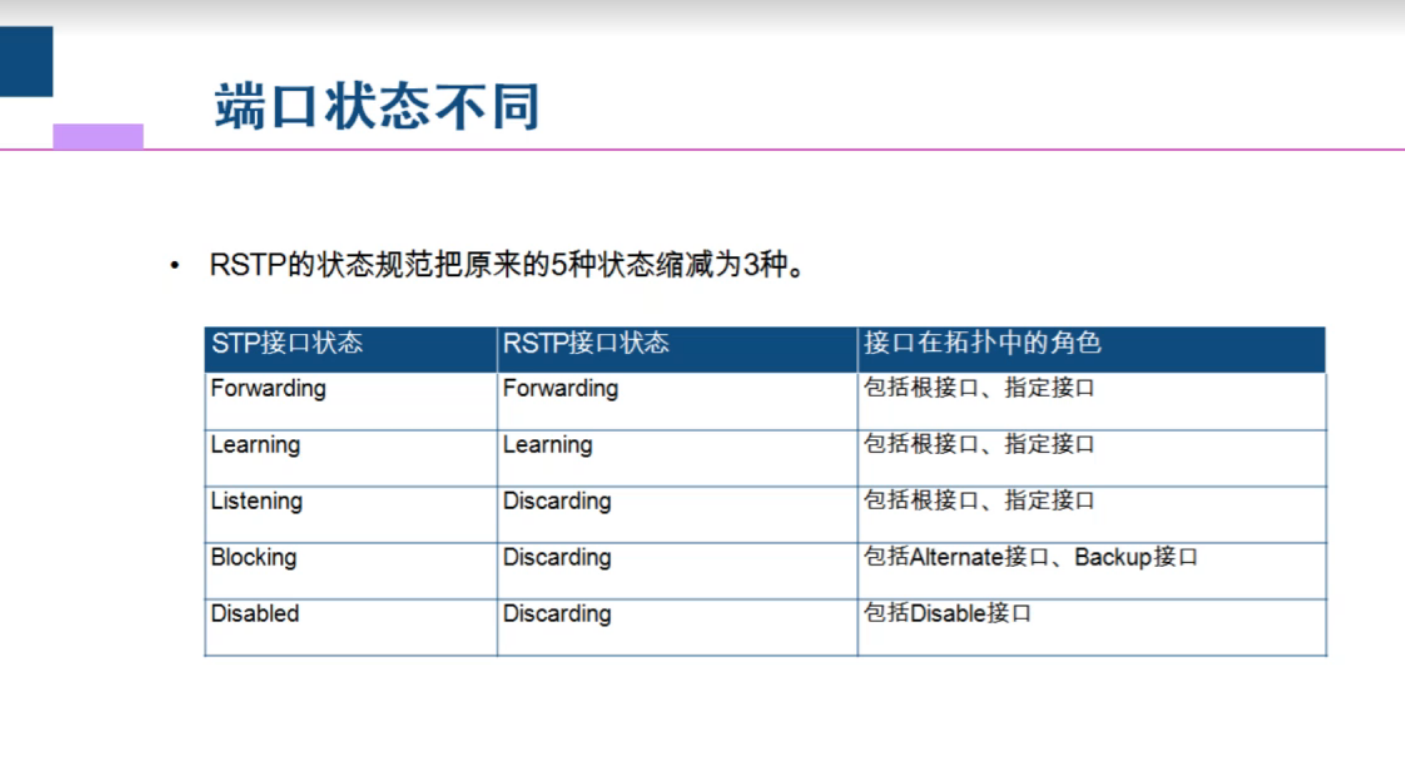

 转发，学习，丢弃三种状态,discarding状态不可以维护MAc地址表
