LVS-DR 和 LVS-NAT模式

# 环境搭建:

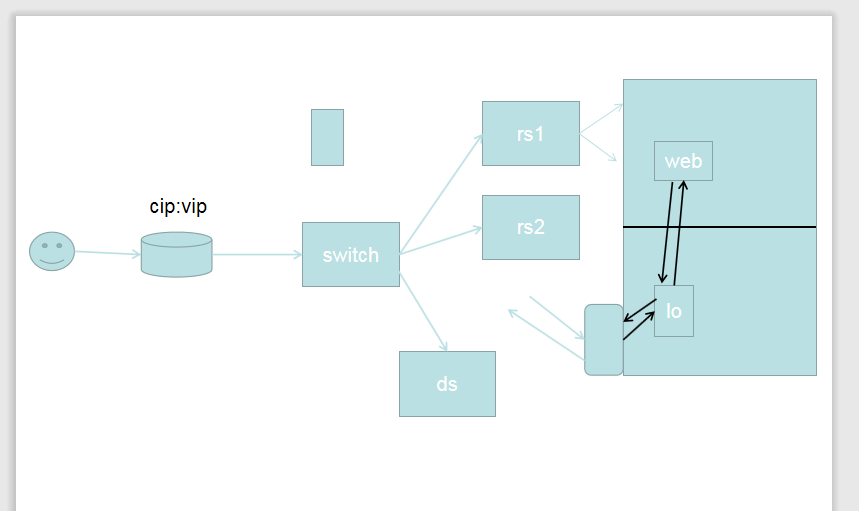

DR模式配置(虚拟机网卡模式):

　　DS:NAT模式

　　RS1:NAT模式
　　RS2:NAT模式
　　direct_server(ds):192.168.200.20
　　real_server(rs1):192.168.200.25
　　real_server(rs2):192.168.200.30
　　vip为虚拟服务ip
　　vip:192.168.200.250

#ds配置

　　yum -y install ipvsadm  net-tools   #下载ipvsadm
　　ipvsadm -A -t 192.168.200.250:80 -s rr   #-A 添加 -t tcp 协议 -s 算法 rr 轮调
　　ipvsadm -a -t 192.168.200.250:80 -r 192.168.200.25:80 -g  # -g 路由模式
　　ipvsadm -a -t 192.168.200.250:80 -r 192.168.200.30:80 -g

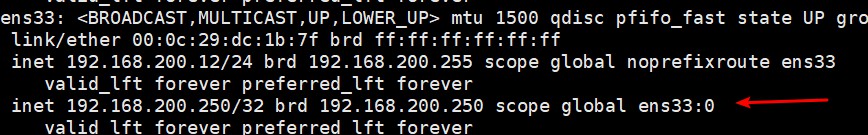

　　ifconfig ens33:0 192.168.200.250 broadcast 192.168.200.250 netmask 255.255.255.255 up  #配置网卡的子网口为vip
　　route add -host 192.168.200.250 dev ens33:0  #在网卡ens33上添加路由
　　route -n  #查看路由状态

#rs1p配置

　　yum -y install ipvsadm net-tools httpd
　　echo "111" > /var/www/html/index.html
　　systemctl start httpd
　　ifconfig lo:0 192.168.200.250 broadcast 192.168.200.250 netmask 255.255.255.255 up
　　route add -host 192.168.200.250 dev lo:0
　　echo "1">/proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce
　　echo "1">/proc/sys/net/ipv4/conf/all/arp_ignore
　　echo "2">/proc/sys/net/ipv4/conf/all/arp_announce

#rs2配置

　　yum -y install httpd net-tools ipvsadm
　　echo "222" > /var/www/html/index.html
　　ifconfig lo:0 192.168.200.250 broadcast 192.168.200.250 netmask 255.255.255.255 up
　　route add -host 192.168.200.250 dev lo:0
　　echo "1">/proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce
　　echo "1">/proc/sys/net/ipv4/conf/all/arp_ignore
　　echo "2">/proc/sys/net/ipv4/conf/all/arp_announce

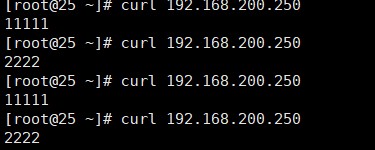

 #测试







#环境搭建

　　nat模式配置
　　DS:192.168.200.12 255.255.255.0   172.16.2.1 255.255.255.0
　　RS1:172.16.2.20 255.255.255.0 172.16.2.1(网关)
　　RS2:172.16.2.25 255.255.255.0 172.16.2.1(网关)

#DS配置　　

　　yum -y install ipvsadm
　　echo 1 > /proc/sys/net/ipv4/ip_forward
　　ipvsadm -A -t 192.168.200.12:80 -s rr
　　ipvsadm -a -t 192.168.200.12:80 -r 172.168.200.20 -m
　　ipvsadm -a -t 192.168.200.12:80 -r 172.168.200.25 -m

#RS1配置

　　yum -y install httpd
　　echo "111" > /var.www/html/index.html
　　systemctl restart httpd

#RS2配置

　　yum -y install httpd
　　echo "222" > /var/www/html/index.html
　　systemctl restart httpd
