VMware ESXi 7.0 U3k Unlocker & OEM BIOS 集成网卡驱动和 NVMe 驱动 (集成驱动版)
VMware ESXi 7.0 U3k Unlocker & OEM BIOS 集成网卡驱动和 NVMe 驱动 (集成驱动版)
ESXi 7 U3 标准版集成 Intel 网卡、USB 网卡 和 NVMe 驱动
请访问原文链接：https://sysin.org/blog/vmware-esxi-7-u3-sysin/，查看最新版。原创作品，转载请保留出处。
作者主页：www.sysin.org
本次针对 2023-02-21 发布的 ESXi 7.0U3k Patch 例行更新 (本站定制)，无新增功能。
通用特性概览
除了上述驱动兼容性的增加，本镜像主要增加了以下特性：
- macOS Unlocker：来自 GitHub 的 Unlocker 4，现已支持 macOS Monterey
- OEM BIOS：使用社区最流行的 OEM BIOS/EFI64，现已支持 Windows Server 2022
- LegacyCPU support，允许在不受支持的旧款 CPU 上安装 ESXi 7.0
- ESX-OSData 卷大小修改为 4G，解决 ESXi 7.0 默认安装占用磁盘空间过大的问题（超过 142GB）
- 有限支持 Intel 12、13 代 CPU 架构，可以正常引导和运行（仅限集成驱动版）
关于具体说明可以参看：VMware ESXi 7.0 U3j macOS Unlocker & OEM BIOS (标准版和厂商定制版)，这里不再赘述。
平台兼容性
构建 Nano Datacenter 的两大平台
在测试环境或者家庭实验室（Home lab）中使用 VMware vSphere 作为虚拟化平台非常普遍，笔者更倾向使用 Nano Datacenter 这个词汇来指代这种环境。构建 Nano Datacenter 通常有两大平台即：Apple Mac mini 和 Intel NUC。

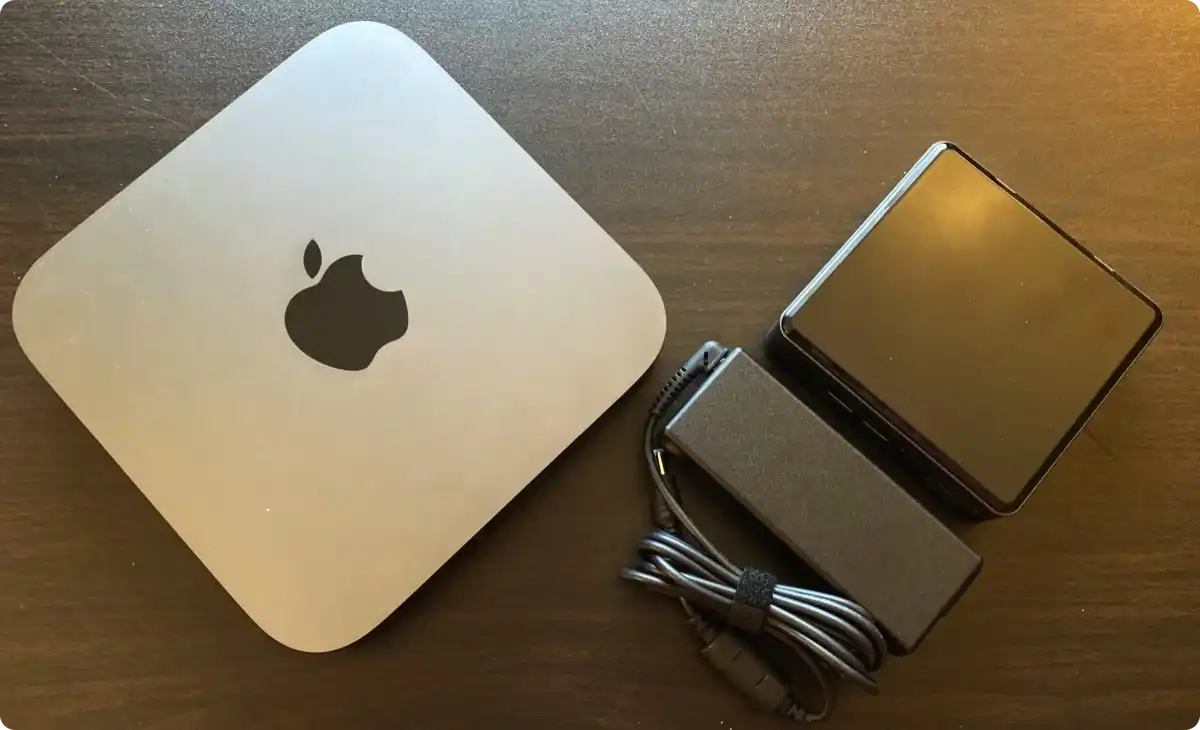

图：NUC 8 对比 Mac mini 2018（图片来源网络）
我们在这里了解一下当前 VMware ESXi 7.0 U3 对两种平台的支持情况。
Apple Mac

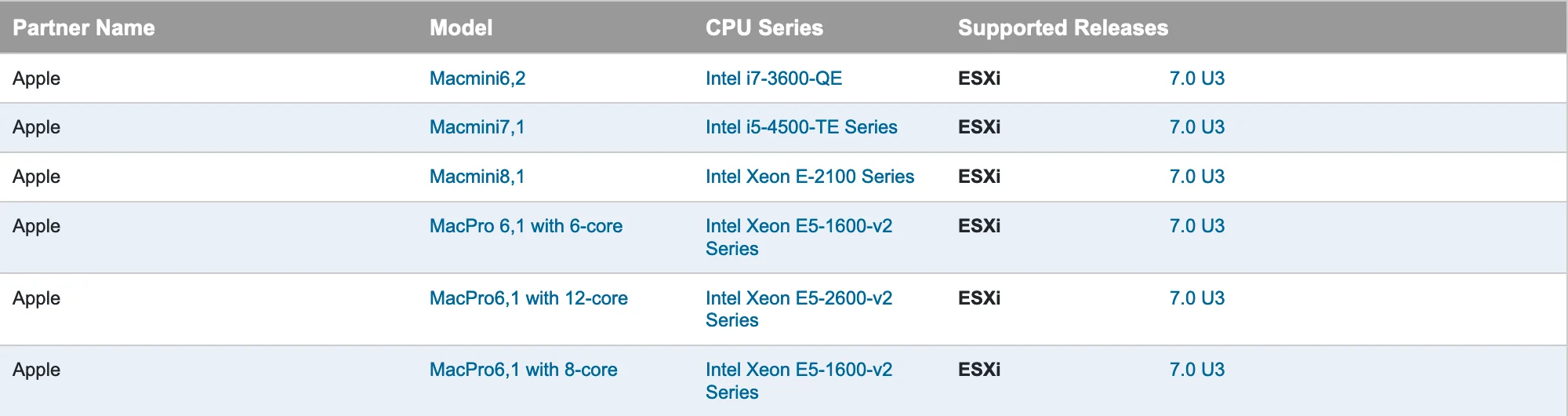

Apple Mac mini 可以在 VMware 官方 HCL 查询 到详细信息 (sysin)：
可以看到 Mac mini (Late 2012) 即 Macmini6,2，Mac mini (Late 2014) 即 Macmini7,1，Mac mini 2018 即 Macmini8,1 三款机型都受官方支持，可以直接使用标准版的 ESXi 进行安装。(Mac mini (M1, 2020) 显然暂未受支持，ESXi Arm Edition 未来有可能会跟进。)
注意：由于 Apple T2 安全芯片的机制，2008 款 Mac min 无法使用内置 nvme ssd 运行 ESXi，只能通过 Thunderbolt 3 接口外接 PCIe 或者 USB 存储设备进行启动。
- Local NVMe storage is not supported by ESXi. Limited Thunderbolt 3 (TB3) support enabled. Hot-add or removal and passthrough with TB3 connected devices are not supported. ESXi can be installed/booted on USB flash drive or on TB3 connected storage devices (e.g., PCIe NVMe Adapter, PCIe M.2 SSD, USB etc.,)
图：NUC 9 对比 Mac mini 2018（图片来源网络）
Intel NUC 并不在官方支持列表中，所以如果是要更新现有系统，请额外小心，这不是官方支持的平台，笔者提供的定制版镜像建议用于全新安装。
ESXi 7.0 U3 附带了一个新的 ne1000 驱动程序，根据 VMware 专家的描述，相比上一个版本对 NUC 兼容性没有任何更改。兼容性如下：
- 兼容 10 代 NUC 及之前的所有产品，除了第 8 代 NUC [Bean Canyon] 中使用的 Intel I219-V（6）网络适配器仍然需要 community-networking-driver。
- 对于 11 代 NUC，如果使用 2.5G 网卡，仍然需要使用 community-networking-driver。
USB Nic Fling 已经构建 7.0 U3 的兼容版本，现在可以使用 USB 外置网卡，本镜像已经集成。
Intel NUC
该镜像集成网卡驱动主要是针对以下 NUC，如果您的 NUC 属于内置驱动支持的型号，直接使用标准的 ESXi 镜像即可（当然该版本也可以通用）。
第 5-9 代 Intel NUC 上的 ESXi 7.0：
ESXi 7.0 可以顺利安装在 5 代 、 第 6 代 、 第 7 代 、 第 8 代 和第 9 代 NUC 上。所有板载 NIC（I218-LM、I219-LM、I219-V 和 I210-AT）的驱动程序都可以在镜像中找到。NVMe 设备和任何 SATA AHCI 控制器的驱动程序也无需任何定制即可获得。ESXi 7.0 Update 1 现在包含适用于 Intel NUC 10 的 NIC 驱动程序。
ESXi 7.0 U3 集成 Community Network Driver 用于 8th Gen Bean Canyon / 11th Gen NUC，如下型号：
- NUC8i7BEH/NUC8i7BEK (Intel Core i7-8559U - 4 Core, up to 4.5 GHz)
- NUC8i5BEH/NUC8i5BEK (Intel Core i5-8259U - 4 Core, up to 3.8 GHz)
- NUC8i3BEH/NUC8i3BEK (Intel Core i3-8109U - 2 Core, up to 3.6 GHz)
- 11th Gen NUC (NUC11PAQi7, NUC11PAHi7, NUC11PAKi7, NUC11PAQi5, NUC11PAHi5, NUC11PAKi5, NUC11PAHi3, NUC11PAKi3, NUC11TNHv70L, NUC11TNHv7, NUC11TNHv50L, NUC11TNHv5, NUC11TNKv7, NUC11TNKv5, NUC11TNHi70Q, NUC11TNHi70L, NUC11TNHi7, NUC11TNHi50W, NUC11TNHi50L, NUC11TNHi5, NUC11TNHi30P, NUC11TNHi30L, NUC11TNHi3, NUC11TNKi7, NUC11TNKi5, NUC11TNKi3)
- 也适用于带有第 11 代英特尔 CPU 和 2.5GBps 网络适配器的 NUC 样式的类似产品 (sysin)
Intel NUC 12 兼容性问题
Intel NUC 12 Extreme 包括 1 个 2.5GbE（英特尔 I225-LM，仅在 i9 型号上可用），以及 1 个 10GbE（Marvell AQC113）。2.5GbE 网口根据驱动开发者表示需要 Community Networking Driver for ESXi Fling (at least v.1.2.5)，当时并没有该版本（v1.2.5）发布，现在该驱动已经发布了 v1.2.7 应该可以支持了，Marvell 的 10GbE（暂时）并没有 ESXi 的驱动，只能通过直通给 Windows VM 这种方式使用。
12 代 CPU 因为新的架构包含 P 核和 E 核，这尚未得到 ESXi 的支持，引导 ESXi 会出现 PSOD（紫色死屏），并且会出现一条有关 “Fatal CPU mismatch on feature” 的消息。幸运的是，有一种解决方法可以禁用 ESXi 在其引导过程中执行的 CPU 一致性检查，即在引导过程中添加以下内核选项 cpuUniformityHardCheckPanic=FALSE。从这个版本开始默认增加了该参数，以便支持 Intel 12 代 CPU。
集成的驱动
集成 Intel 网卡驱动
ESXi 7.0 U3 集成 Community Network Driver 用于 8th Gen Bean Canyon / 11th Gen NUC，因为现在两个 iso 合而为一，不用再区分。
Mar 15, 2022 - v1.2.7
Net-Community-Driver_1.2.7.0-1vmw.700.1.0.15843807_19480755.zip
md5: cd505cfc2e435510b2e23e87870e4822
What’s New:
- Support for additional Intel I225 devices with any PHY ID
- Support for new Intel I226-K devices with any PHY ID
- Fixed potential deadlock in changing MTU
- Fixed potential RX hang in device layer ops
- Fixed potential PHY reset failure
2021-03-15，Community Networking Driver for ESXi version 1.2.7 系统要求及支持的网卡如下：
- VMware ESXi 7.0 (x86) or newer is required
- Any PCIe network adapters with VID/PID listed below are supported
igc-community:
| Vendor | Chipset | VendorID | DeviceID |
|---|---|---|---|
| Intel | Ethernet Controller I225-LM | 0x8086 | 0x15f2 |
| Intel | Ethernet Controller I225-V | 0x8086 | 0x15f3 |
| Intel | Ethernet Controller I225-IT(2) | 0x8086 | 0x0d9f |
| Intel | Ethernet Controller I225-I | 0x8086 | 0x15f8 |
| Intel | Ethernet Controller I225-K | 0x8086 | 0x3100 |
| Intel | Ethernet Controller I225-K(2) | 0x8086 | 0x3101 |
| Intel | Ethernet Controller I225-LMvP(2) | 0x8086 | 0x5502 |
| Intel | Ethernet Controller I226-K | 0x8086 | 0x5504 |
| Intel | Ethernet Controller I226-LM | 0x8086 | 0x125b |
| Intel | Ethernet Controller I226-V | 0x8086 | 0x125c |
| Intel | Ethernet Controller I226-IT | 0x8086 | 0x125d |
| Intel | Ethernet Controller I220-V | 0x8086 | 0x15f7 |
| Intel | Ethernet Controller I221-V | 0x8086 | 0x125e |
e1000-community:
(now available in ESXi 7.0 Update 3f and newer)
| Vendor | Chipset | VendorID | DeviceID |
|---|---|---|---|
| Intel | Ethernet Connection (6) I219-LM | 0x8086 | 0x15bd |
| Intel | Ethernet Connection (6) I219-V | 0x8086 | 0x15be |
| Intel | Ethernet Connection (7) I219-LM | 0x8086 | 0x15bb |
| Intel | Ethernet Connection (7) I219-V | 0x8086 | 0x15bc |
| Intel | Ethernet Connection (10) I219-LM | 0x8086 | 0x0d4e |
| Intel | Ethernet Connection (10) I219-V | 0x8086 | 0x0d4f |
| Intel | Ethernet Connection (11) I219-LM | 0x8086 | 0x0d4c |
| Intel | Ethernet Connection (11) I219-V | 0x8086 | 0x0d4d |
| Intel | Ethernet Connection (12) I219-LM | 0x8086 | 0x0d53 |
| Intel | Ethernet Connection (12) I219-V | 0x8086 | 0x0d55 |
| Intel | Ethernet Connection (13) I219-LM | 0x8086 | 0x155b |
| Intel | Ethernet Connection (13) I219-V | 0x8086 | 0x155c |
| Intel | Ethernet Connection (14) I219-LM | 0x8086 | 0x15f9 |
| Intel | Ethernet Connection (14) I219-V | 0x8086 | 0x15fa |
| Intel | Ethernet Connection (15) I219-LM | 0x8086 | 0x15f4 |
| Intel | Ethernet Connection (15) I219-V | 0x8086 | 0x15f5 |
| Intel | Ethernet Connection (16) I219-LM | 0x8086 | 0x1a1e |
| Intel | Ethernet Connection (17) I219-V | 0x8086 | 0x1a1f |
| Intel | Ethernet Connection (17) I219-LM | 0x8086 | 0x1a1c |
| Intel | Ethernet Connection (17) I219-V | 0x8086 | 0x1a1d |
USB 网卡兼容性
2022 年 5 月 24 日，适用于 ESXi 的 USB 网络原生驱动程序（USB Network Native Driver for ESXi Fling）现已更新至 v1.10，主要增加了对 ESXi 7.0 Update 3c & 3d 的支持！
- Added support for ESXi 7.0 Update 3c & 3d
- Resolve a PSOD issue
| Vendor | Chipset | VendorID | DeviceID |
|---|---|---|---|
| AQUANTIA | AQC111U | 0xe05a | 0x20f4 |
| AQUANTIA | Aquantia Pacific | 0x2eca | 0xc101 |
| ASIX | AX88179 | 0x0b95 | 0x1790 |
| ASIX | AX88178a | 0x0b95 | 0x178a |
| CISCO LINKSYS | RTL8153 | 0x13b1 | 0x0041 |
| DLINK | AX88179 | 0x2001 | 0x4a00 |
| INSYDE SOFTWARE CORP | Insyde Software Corp. | 0x0b1f | 0x03ee |
| LENOVO | RTL8153 | 0x17ef | 0x3062 |
| LENOVO | RTL8153 | 0x17ef | 0x3069 |
| LENOVO | RTL8153 | 0x17ef | 0x720a |
| LENOVO | AX88179 | 0x17ef | 0x304b |
| LENOVO | RTL8153 | 0x17ef | 0x7205 |
| NVIDIA | RTL8153 | 0x0955 | 0x09ff |
| Qualcomm | NA | 0x0b05 | 0x1976 |
| Qualcomm | NA | 0x1A56 | 0x3100 |
| REALTEK | RTL8152 | 0x0bda | 0x8152 |
| REALTEK | RTL8153 | 0x0bda | 0x8153 |
| REALTEK | RTL8156 | 0x0bda | 0x8156 |
| REALTEK | RTL8153 | 0x045e | 0x07c6 |
| SITECOMEU | AX88179 | 0x0df6 | 0x0072 |
| SUPERMICRO | Supermicro computer Inc | 0x15d9 | 0x1b83 |
| TP-LINK | RTL8153 | 0x2357 | 0x0601 |
| TRENDNET | AQC111U | 0xe05a | 0x20f4 |
集成 NVMe 驱动
2021.11.10，Community NVMe Driver for ESXi 更新，可适用于最新的 ESXi 7.0 Update 3，并支持以下存储设备：
Non-Apple NVMe:
- VMware ESXi 7.0 (x86) or newer is required
- Any NVMe storage devices with VID/PID listed below are supported
| Vendor | VendorID | DeviceID |
|---|---|---|
| ADATA | 0x1cc1 | 0x8201 |
| Micro/Crucial | 0xc0a9 | 0x2263 |
| Silicon Motion | 0x126f | 0x2262 |
下载地址
ESXi 8.0 集成驱动版已发布，请访问：
2023-02-23 更新 ESXi 7.0 U3k，驱动版本与之前相同。
标准版和厂商定制版，请访问：
官方原版，请访问：
上一个版本，请访问：
新版已发布：VMware ESXi 8.0 Unlocker & OEM BIOS 集成网卡驱动和 NVMe 驱动 (集成驱动版)
