设计模式实验一

软件设计                  石家庄铁道大学信息学院



实验1：UML与面向对象程序设计原则

本次实验属于模仿型实验，通过本次实验学生将掌握以下内容：

1、掌握面向对象程序设计中类与类之间的关系以及对应的UML类图；

2、理解面向对象程序设计原则。





[实验任务一]：UML复习

阅读教材第一章复习UML，回答下述问题：

面向对象程序设计中类与类的关系都有哪几种？分别用类图实例说明。

1.  继承关系

表示一个类（子类）继承了另一个类（父类）的属性和方法。



2.  实现关系

表示一个类实现了一个接口。







3.  关联关系

表示类之间的一种使用关系，通常是一个类的对象使用另一个类的对象。



4.  聚合关系

表示一种“整体-部分”的关系，但部分可以独立于整体存在。





5.  组合关系

表示一种更强的“整体-部分”关系，部分不能独立于整体存在。



6.  依赖关系

表示一个类依赖于另一个类，通常是临时使用。





[实验任务二]：单一职责原则

登录模块在实际项目开发中很常见，请按照教材28页（PPT49页）利用单一职责原则重构后的类图实现这一模块。

实验要求：

1.提交源代码和对应的数据库文件（注意将此模块保存，以备以后使用）；

2.注意编程规范。

源代码：import java.sql.Connection;

import java.sql.DriverManager;

import java.sql.PreparedStatement;

import java.sql.ResultSet;

import java.sql.SQLException;



// 用户类

class User {

    private String username;

    private String password;



    public User(String username, String password) {

        this.username = username;

        this.password = password;

    }



    public String getUsername() {

        return username;

    }



    public String getPassword() {

        return password;

    }

}



// 登录验证接口

interface LoginValidator {

    boolean validate(User user);

}



// 密码长度验证器

class PasswordLengthValidator implements LoginValidator {

    @Override

    public boolean validate(User user) {

        return user.getPassword().length() >= 6;

    }

}



// 用户名密码匹配验证器（从 MySQL 数据库中验证）

class UsernamePasswordValidator implements LoginValidator {

    @Override

    public boolean validate(User user) {

        String url = "jdbc:mysql://localhost:3306/tb_user?serverTimezone=GMT%2B8&useSSL=false";

";

        String usernameDB = "root ";

        String passwordDB = "ADGJL12345syl ";

        try (Connection connection = DriverManager.getConnection(url, usernameDB, passwordDB)) {

            String query = "SELECT * FROM users WHERE username =? AND password =?";

            try (PreparedStatement statement = connection.prepareStatement(query)) {

                statement.setString(1, user.getUsername());

                statement.setString(2, user.getPassword());

                try (ResultSet resultSet = statement.executeQuery()) {

                    return resultSet.next();

                }

            }

        } catch (SQLException e) {

            e.printStackTrace();

            return false;

        }

    }

}



// 登录服务类

class LoginService {

    private final List<LoginValidator> validators;



    public LoginService() {

        validators = new ArrayList<>();

        validators.add(new PasswordLengthValidator());

        validators.add(new UsernamePasswordValidator());

    }



    public boolean login(User user) {

        for (LoginValidator validator : validators) {

            if (!validator.validate(user)) {

                return false;

            }

        }

        return true;

    }

}



[实验任务三]：依赖倒转原则与合成复用原则

在一画图软件中提供了多种大小不同的画笔，并且可以给画笔指定不同的颜色，某设计人员对画笔进行了如上图所示的设计。通过分析，可以发现增加画笔的种类和颜色会使得系统中类的数目急剧增加，请根据合成复用原则和依赖倒转原则对上述设计进行重构。

实验要求：

1.  提交源代码；

 // 画笔大小抽象类

abstract class PenSize {

    public abstract void drawSize();

}



// 小画笔大小具体类

class SmallPenSize extends PenSize {

    @Override

    public void drawSize() {

        System.out.println("Drawing with small size.");

    }

}



// 中画笔大小具体类

class MiddlePenSize extends PenSize {

    @Override

    public void drawSize() {

        System.out.println("Drawing with middle size.");

    }

}



// 大画笔大小具体类

class BigPenSize extends PenSize {

    @Override

    public void drawSize() {

        System.out.println("Drawing with big size.");

    }

}



// 画笔颜色抽象类

abstract class PenColor {

    public abstract void drawColor();

}



// 红色画笔颜色具体类

class RedColor extends PenColor {

    @Override

    public void drawColor() {

        System.out.println("Drawing with red color.");

    }

}



// 绿色画笔颜色具体类

class GreenColor extends PenColor {

    @Override

    public void drawColor() {

        System.out.println("Drawing with green color.");

    }

}



// 画笔类

class Pen {

    private PenSize size;

    private PenColor color;



    public Pen(PenSize size, PenColor color) {

        this.size = size;

        this.color = color;

    }



    public void draw() {

        size.drawSize();

        color.drawColor();

    }

}

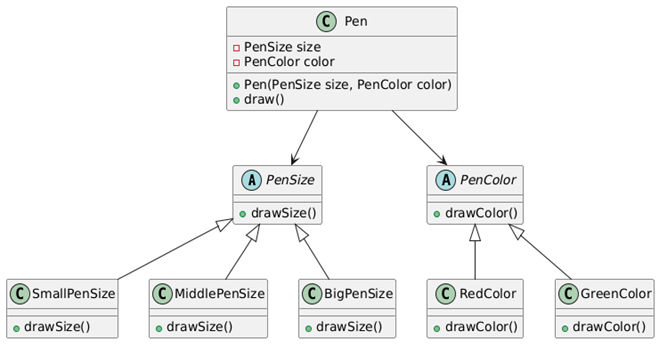

2.画出重构后的类图。
