SpringMVC工作流程

SpringMVC工作流程

1.组件说明

• DispatcherServlet：前端控制器，也称为中央控制器，它是整个请求响应的控制中心，组件的调用由它统一调度。
• HandlerMapping：处理器映射器，它根据用户访问的 URL 映射到对应的后端处理器 Handler。也就是说它知道处理用户请求的后端处理器，但是它并不执行后端处理器，而是将处理器告诉给中央处理器。
• HandlerAdapter：处理器适配器，它调用后端处理器中的方法，返回逻辑视图 ModelAndView 对象。
• ViewResolver：视图解析器，将 ModelAndView 逻辑视图解析为具体的视图（如 JSP）。
• Handler：后端处理器，对用户具体请求进行处理，也就是我们编写的 Controller 类。

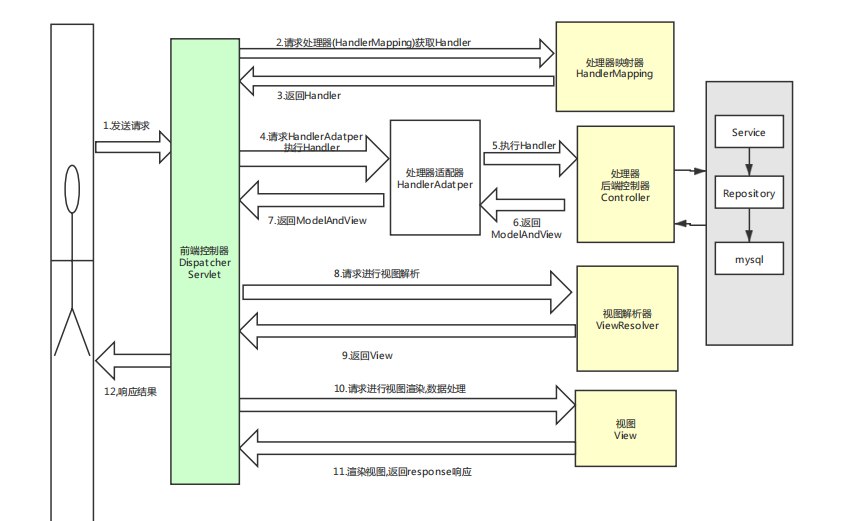

2.步骤说明

1. 用户发出的请求都由DispatcherServlet接收拦截.

2. DispatcherServlet接收到请求后会调用HandlerMapping 处理器映射器。由url得知，该请求该由哪个Controller来处理（并未调用Controller，只是得知）

3. DispatcherServlet调用HandlerAdapter处理器适配器，找到后端控制器Controller执行,调用业务层获取返回的 ModelAndView

4. ModelAndView 返回给DispatcherServlet

5. DispatcherServlet将ModelAndView交给ViewReslover视图解析器解析，然后返回真正的视图。

6. DispatcherServlet将模型数据填充到视图中

7. DispatcherServlet将结果响应给用户
