65 不用Ventoy,实现多PE启动U盘?无惧固件,手搓多PE系统U盘,让你的U盘PE不再孤独!

不用Ventoy,实现多PE启动U盘?无惧固件,手搓多PE系统U盘,让你的U盘PE不再孤独!

我们都知道,ventoy是一款可以启动多PE系统的efi工具,我们只需要把各种各样的PE系统的ISO光盘镜像文件或者可启动的wim包放在U盘里面,ventoy就可以自动识别这些PE镜像并列出菜单供我们启动时选择.

那么,没有ventoy,我们就没有办法实现这个"单U盘多PE"的梦想了吗?

今天,我么就从技术层面实现这一目的,达到部分复现ventoy功能的目的.

为什么说是"部分"复现?因为想要引导各种各样的PE镜像,efi程序必须要给力.单凭一个Windows boot manager,我们只能引导最普通的wim,vhd,以及正常安装的分区内部的系统(分别使用Ramdisk,VHD,分区模式启动).ventoy的强大之处正是在于他的efi引导程序非常优秀,可以加载ISO,wim等等一系列磁盘映像文件.

然而,ventoy有两个明显的缺点:

  • 在制作启动盘的时候,必须格式化U盘,这会导致U盘里面的所有数据全部消失.

  • 由于ventoy的efi程序没有经过UEFI的认证,如果UEFI主板启用了secure boot(安全启动)功能,那么UEFI会阻止ventoy加载.我们还需要手动导入安全证书,十分麻烦.这对于不懂电脑的人来说,根本无从下手

    本次教程提供的方法可以有效的避免以上两个缺点,达到数据不丢失,安全启动检查正常通过,直接启动PE的目的.

开始前的准备

我们需要准备的资源工具如下:

  • 一个U盘(最好8GB以上)
  • 至少两个PE系统的ISO镜像(笔者使用的是微PE和U启通的ISO)
  • diskgenius软件
  • BOOTICE软件

制作多PE系统启动U盘

我们制作的多启动U盘需要适应新老固件,也就是在BIOS和UEFI环境下都可以启动.

由于UEFI固件可以识别MBR,GPT两种分区表类型,BIOS固件只能识别MBR分区表类型,所以,我们的U盘必须使用MBR分区表类型才能在两类固件上正常启动.

如何查看并更改U盘的分区表类型?

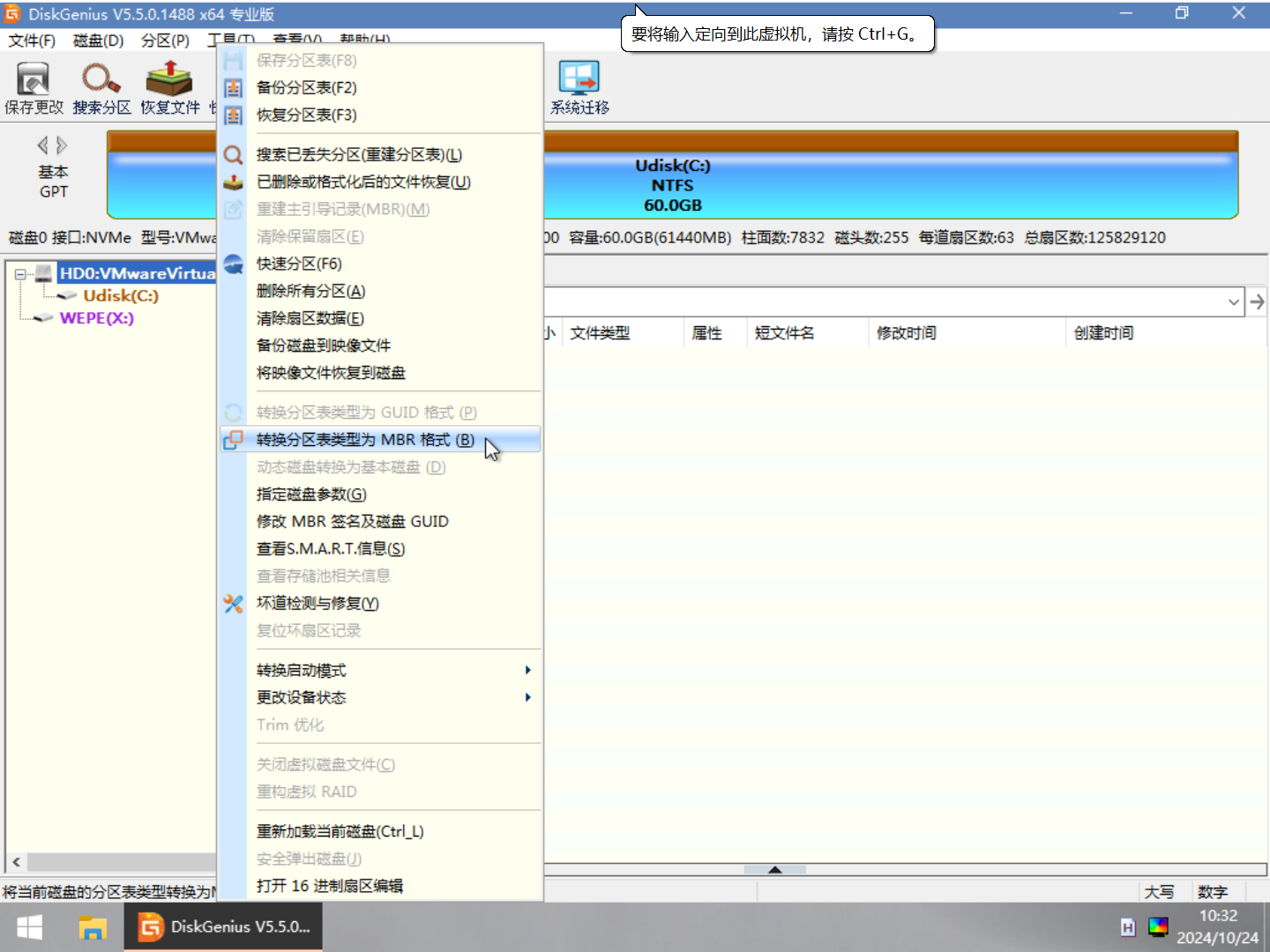

使用diskgenius软件,点击U盘,右键,菜单里面会有转换分区表类型.如果U盘是GPT(又叫GUID)分区表,那么转换为MBR的那个选项就是可以点击的.反之,则转换为GUID的选项是可以点击的.

我们转换为MBR,然后点击左上角保存更改即可.

diskgenius转换分区表是无损的,不会丢失数据,可以放心秒转.

现在,对于两种固件来说,我们分别需要两种手段制作启动U盘.

UEFI固件启动多PE系统U盘

我们都知道,UEFI启动需要一个EFI分区(ESP分区),里面放置引导启动的efi文件和启动配置文件BCD等等.

EFI分区必须是FAT32或FAT16文件系统.因为UEFI固件只能识别这些文件系统类型的分区.(强力推荐使用FAT32文件系统)

所以,当务之急是建立一个EFI分区.由于笔者喜欢把PE系统的镜像也放在EFI分区里面,所以,笔者给了EFI分区2GB的大小.

事实上,PE系统的镜像可以放在U盘中的任何地方.这是个人习惯问题.

建立EFI分区的方法如下:

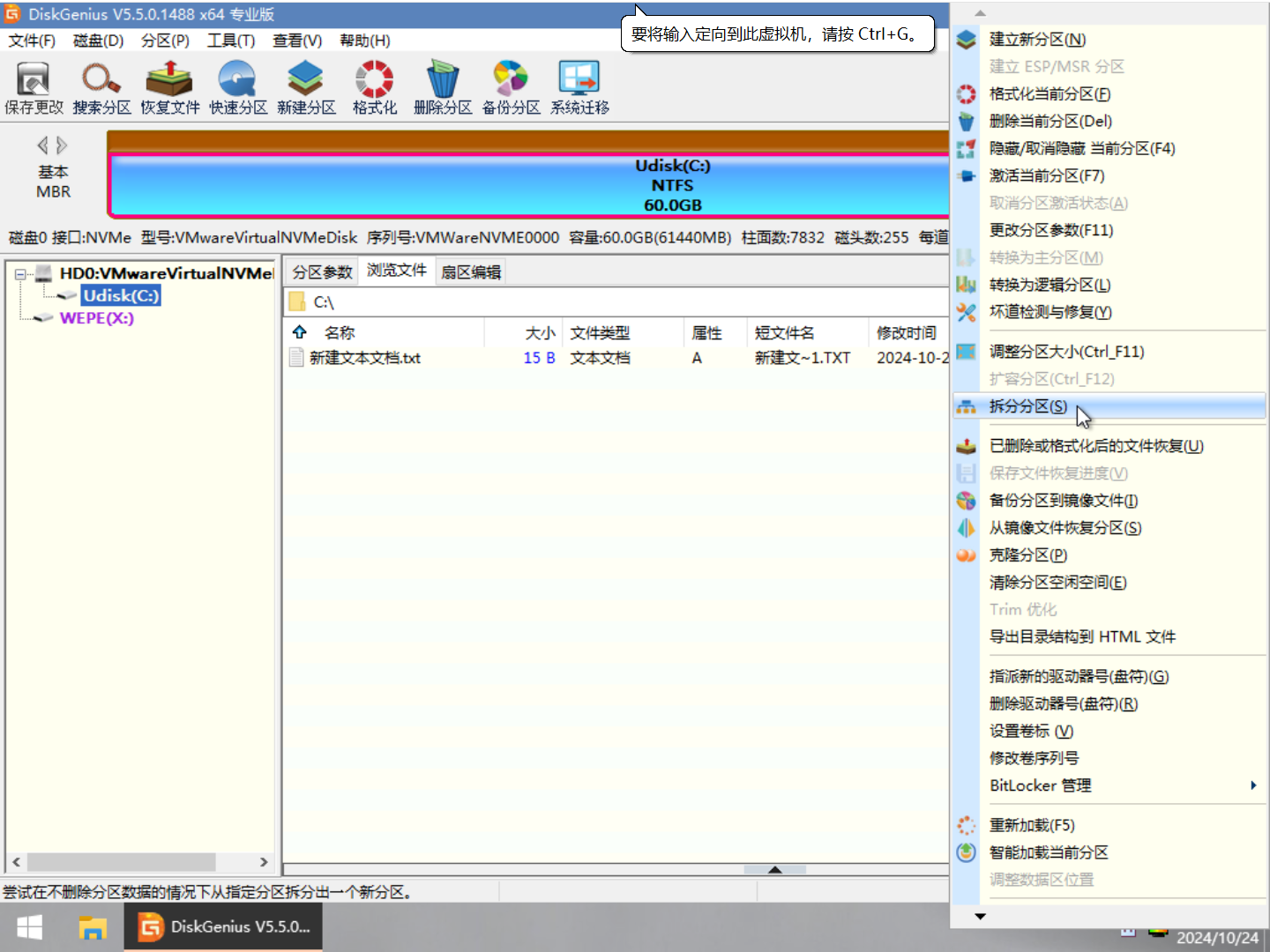

  • 右键U盘里的原始分区,点击"拆分分区"

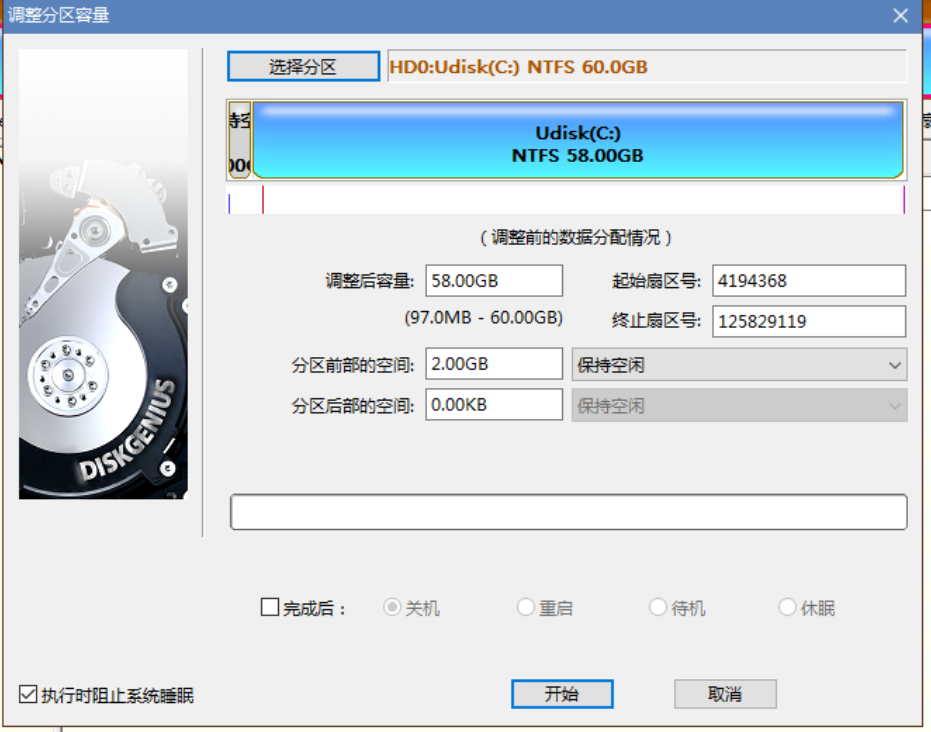

  • 分区前部的大小输入2GB.分区后部的大小输入0
  • 下拉框选择"保持空闲"
  • 确定

以上的操作不会导致U盘里原有的数据丢失,可以放心进行.

  • 点击新产生的空闲空间(2GB)
  • 点击新建分区
  • 选择"主磁盘分区",文件系统类型FAT32,卷标为EFI,点击确定
  • 点击左上角保存更改

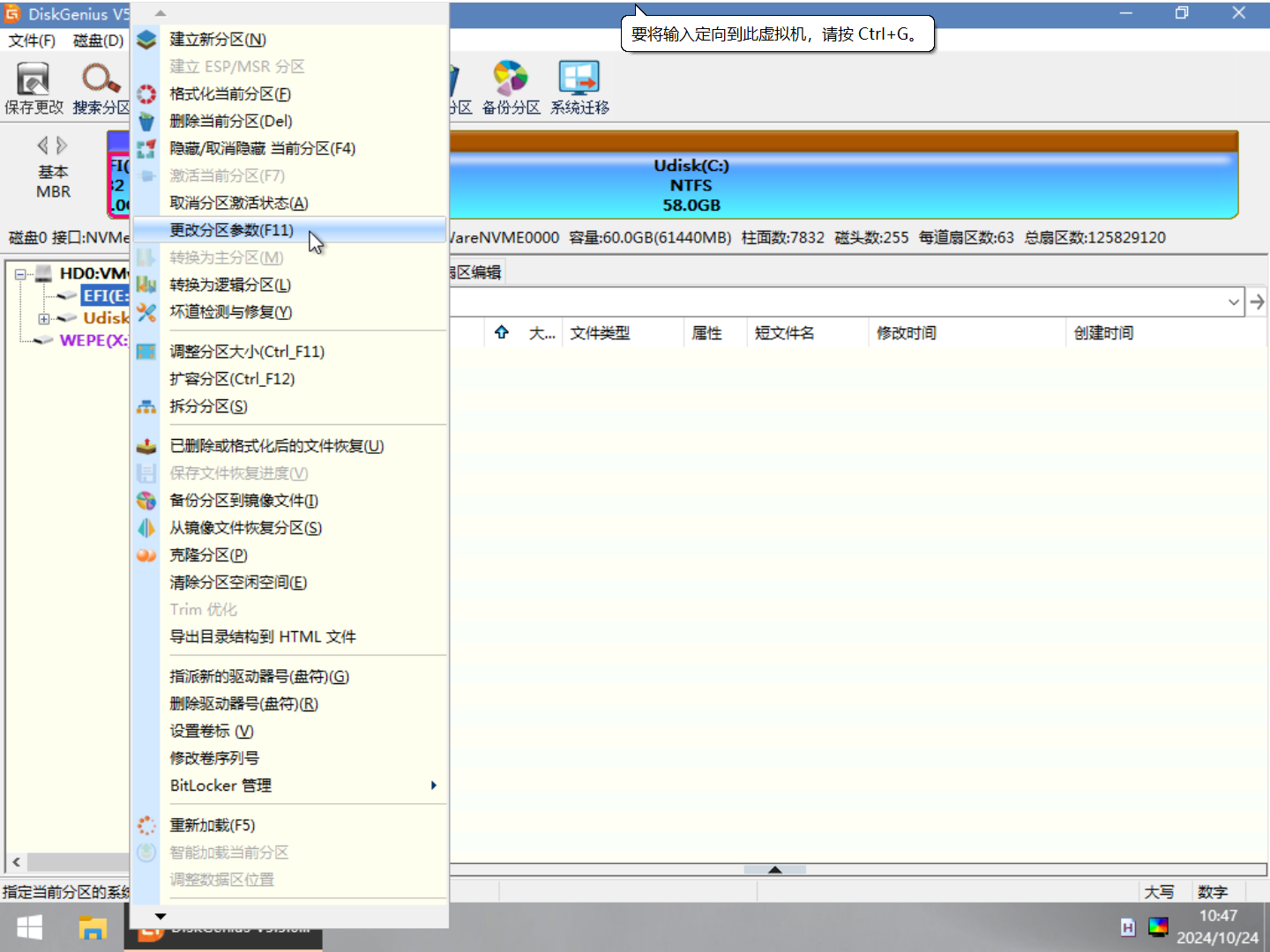

  • 右键新建立的EFI分区
  • 点击"更改分区参数"

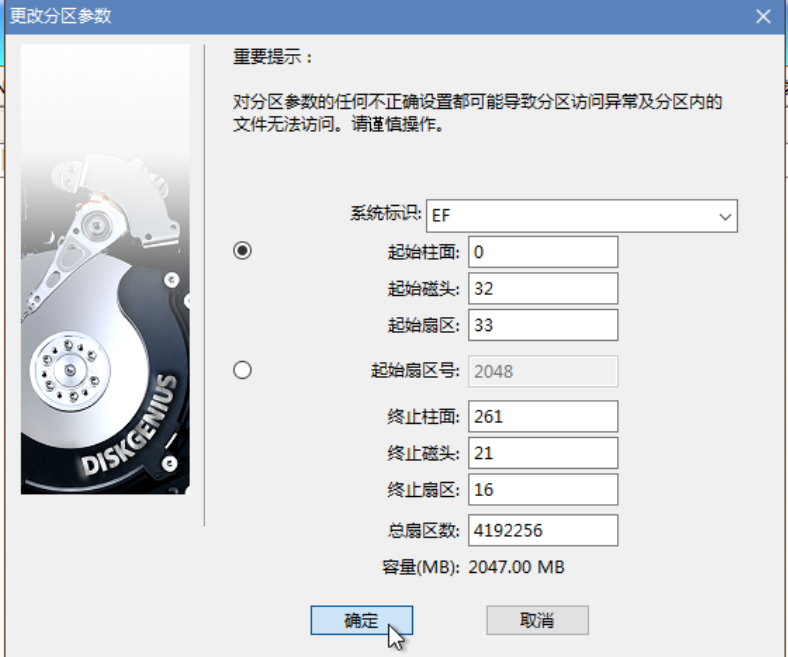

  • 在"系统标识"里面,找到并选择"EFI system partition"
  • 一路确定,保存更改

EFI分区至此创建完成.

复制引导文件

EFI分区里的引导文件可以通过直接复制PE系统ISO根目录里面EFI文件夹的方法获取到.

笔者使用微PE的ISO镜像,双击打开微PE的ISO,直接把里面的EFI文件夹复制到刚刚建立好的EFI分区里面即可.

获取PE系统wim包

PE系统一定是以Ramdisk模式启动的,不明白Ramdisk的同学可以阅读我公众号的第25篇文章《25Ramdisk 启动模式简介》了解.

Ramdisk启动所需的资源有两个:

  • PE的wim包
  • SDI文件

这两个文件都存在于PE系统的ISO里面.对于微PE,他们的路径为:

\WEPE\WEPE64.WIM

\WEPE\WEPE.SDI

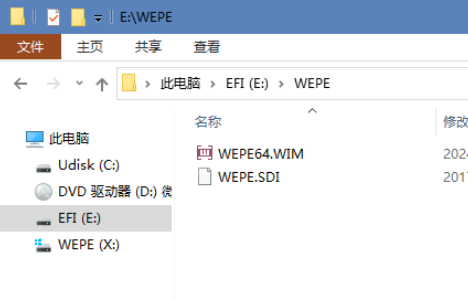

笔者把他们复制到了U盘的EFI分区里的WEPE文件夹里面,方便管理.

对于U启通来说,它的wim包和sdi文件存在于:

\BOOT\10PEx64.wim

\BOOT\BOOT.SDI

笔者把他们复制到U盘的EFI分区的\easyu\boot文件夹里面,方便管理.

为什么放在boot文件夹里,而不是直接放在easyu文件夹里面?

U启通有些特殊,他有一个外置扩展工具包文件夹,名叫PETOOLS.位于ISO根目录里面.我们也需要把它复制到easyu文件夹里面,否则U启通无法识别到这个外置包.

由于10PEx64.wim和PETOOLS文件夹的相对位置关系不能更改,所以把那两个文件复制到boot文件夹里面了.

建立BCD菜单引导

PE文件准备完毕,现在开始为UEFI固件建立他的BCD引导文件菜单.

打开软件BOOTICE.点击BCD编辑.

点击"其他BCD文件",点击三个点,选择U盘的EFI分区里面的BCD文件.具体路径为:

\EFI\MICROSOFT\BOOT\BCD

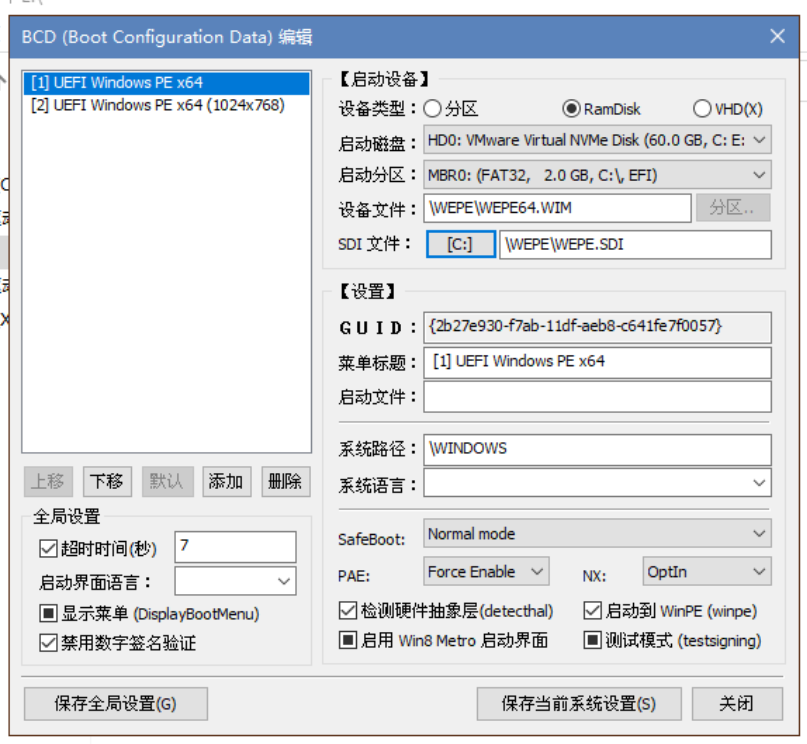

点击"智能编辑模式".

我们可以看见,这里面已经有了两个微PE的引导菜单,由于这是从ISO里面复制出来的BCD,并不适合我们的U盘,我们需要修改其中的一些项目.

  • 启动磁盘修改为我们的U盘.

  • 启动分区修改为我们存放PE系统wim包的分区,对于笔者来说,我应该选择U盘的EFI分区.

  • 设备文件是输入PE系统wim包的路径.即为\WEPE\WEPE64.WIM

  • sdi文件即为sdi文件的路径.即为\WEPE\WEPE.SDI

  • sdi左侧有一个按钮,我们点击之后选择sdi文件所在的U盘和分区即可,方法与刚刚的"启动磁盘"和"启动分区"的选择方法一致.

  • 其余的项目可以不做更改,点击"保养当前系统设置"

  • 下面的 [2] 包含1024x768的项目做同样的更改.保存当前系统设置.

    下面为U启通添加引导.

  • 点击左侧"添加->新建WIM启动项"

  • 启动磁盘和启动分区选择U启通PE的wim包所在的U盘和分区.对于笔者的U盘,我选择U盘的EFI分区.

  • 设备文件:\easyu\boot\10pex64.wim

  • sdi文件:\easyu\boot\boot.sdi

  • 菜单标题随意起,最好不要有中文,笔者设置为 [3] easyU

  • 其余设置不变,保存当前系统设置,保存全局设置.一路退出.

至此,UEFI固件的单U盘多PE系统启动盘制作完成.

BIOS固件启动多PE系统U盘

BIOS固件启动要求磁盘要有活动主分区.所以,我们需要把U盘里面的一个分区设置为活动主分区.这样MBR才能引导进分区的PBR,以启动BOOTMGR.

活动主分区的选择并不是唯一的,笔者为了方便,将U盘的EFI分区设置为活动主分区.

设置方法:

  • 打开diskgenius

  • 右键U盘的EFI分区,点击"激活当前分区".如果已经激活,则不用操作.

    然后,我们需要准备针对BIOS固件的启动引导文件.具体包括:

  • BOOTMGR(BIOS下的引导程序)

  • BCD(B64)

    BOOTMGR直接从微PE工具箱的ISO里面复制出来,放到U盘EFI分区根目录下即可.

    而对于BCD文件,情况略有不同.由于微PE的BOOTMGR并不是微软官方的BOOTMGR,而是经过修改的,所以官方文档中显示,这个BOOTMGR并不读取BCD文件,而是读取一个名为B64的文件.B64文件的本质仍然是BCD文件,只不过是名字不同而已.

    所以,我们可以使用UEFI模式下的BCD文件,但是需要把这个文件名修改为B64.此外,BIOS的BCD文件配置内容与UEFI略有不同,下面将进行介绍.

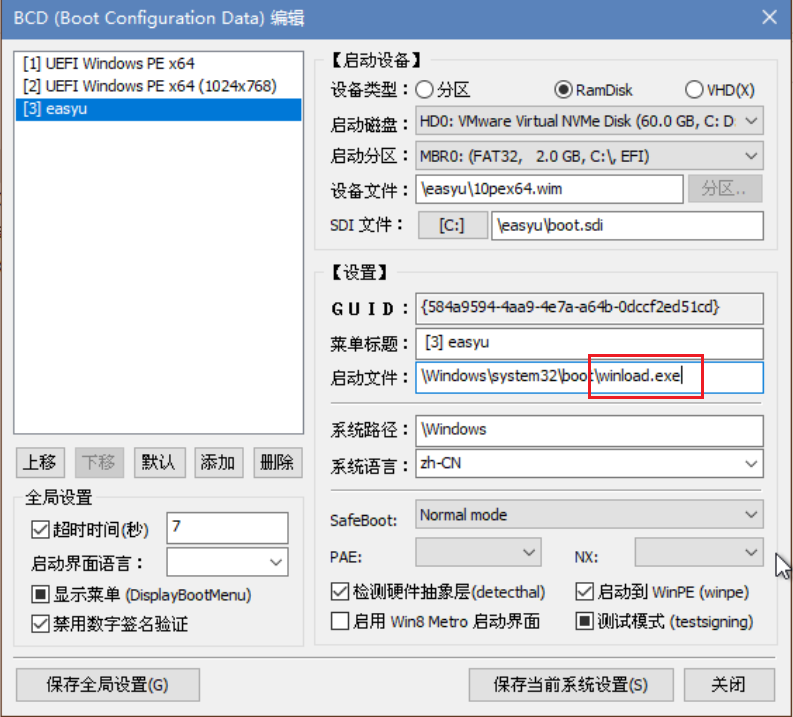

    首先,我们把U盘EFI分区里面的\EFI\MICROSOFT\BOOT\BCD文件复制到任意其他位置,编辑这个BCD.只需修改easyu的启动菜单.

  • 把启动文件修改为winload.exe,其他不变.

  • 保存当前系统设置,保存全局设置.一路退出.

  • 把这个BCD文件名字修改为B64

    BCD修改完成.

为什么不修改微PE的BCD菜单?

如果你细心,可以发现,微PE的启动文件里面是空的.这就意味着可以使用默认的启动文件,而不用我们手动设置.系统会自动寻找合适的文件启微PE.

然后,我们把B64复制到U盘的EFI分区里面的WEPE文件夹里.

事实上,微软的BOOTMGR在搜索BCD文件的时候,使用的路径是\boot\BCD.

微PE官方通过魔改BOOTMGR,把这个路径改为了\WEPE\B64.

至此,BIOS+UEFI双固件多PE系统系统U盘制作完成.

U盘EFI分区的文件结构:

C:.
│  BOOTMGR
│
├─EFI
│  ├─BOOT
│  │      bootx64.efi
│  │
│  └─MICROSOFT
│      └─BOOT
│          │  BCD
│          │
│          └─FONTS
│                  wgl4_boot.ttf
│
├─WEPE
│      WEPE64.WIM
│      WEPE.SDI
│      B64
│
└─easyu
    ├─PETOOLS
    │  |.............各种工具............
    │
    └─boot
            10PEx64.wim
            BOOT.SDI

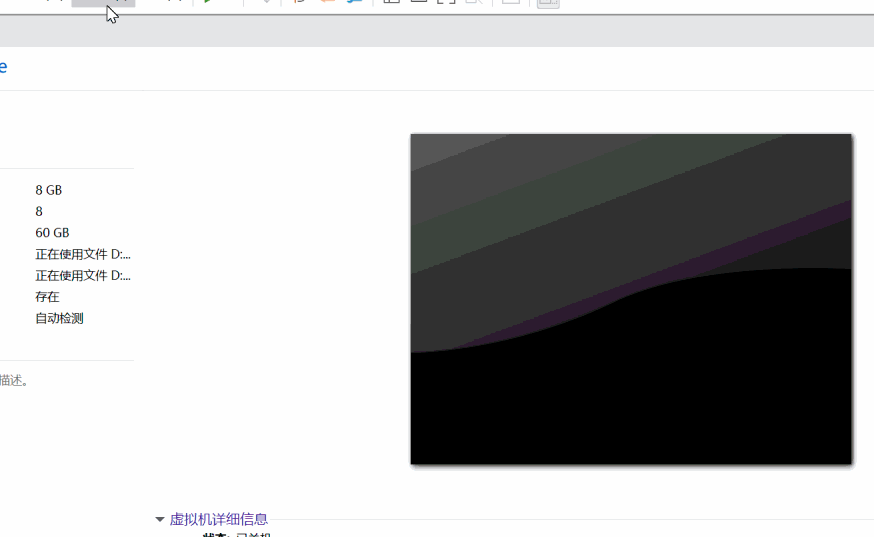

启动测试

UEFI

BIOS
