CPU单总线方式与专用数据通路方式的对比

采用CPU内部总线 vs 不采用内部总线的数据通路：通俗解释

类比：城市交通系统 vs 专用快递通道

1. ​采用内部总线的数据通路（共享单行道）​

想象一个城市（CPU）只有一条环形主干道（总线）​连接所有重要地点：

• ​市政府​（控制单元）
• ​工厂​（ALU，负责计算）
• ​仓库A/B​（寄存器，存储数据）
• ​邮局​（内存接口，访问外部内存）

运作方式：

1. ​从仓库取货：卡车（数据）从仓库A出发，占用单行道将货物运到工厂加工。
2. ​加工处理：工厂完成计算后，卡车再次占用单行道将结果送回仓库B。
3. ​访问邮局：如果需寄快递（访问内存），卡车需等待单行道空闲后才能去邮局。

特点：

• ✅ ​低成本：只需一条道路（硬件布线简单）。
• ❌ ​性能瓶颈：同一时间只能做一件事，操作必须串行排队。
• ❌ ​拥堵风险：计算时无法同时访问内存，效率低下。

​典型场景：早期CPU（如Intel 8086）、单片机。

---

2. ​不采用内部总线的数据通路（立体交通网）​

城市升级为专用通道网络：

• ​仓库到工厂的直达铁路​（寄存器直连ALU）
• ​工厂到仓库的传送带​（ALU直连寄存器）
• ​邮局的独立货运通道​（内存独立接口）

运作方式：

1. ​并行操作：
   • 仓库A通过铁路直接送原料到工厂加工。
   • 邮局通过独立通道同时收发快递（内存读写）。
2. ​快速写回：工厂加工完的产品通过传送带直接送回仓库B，无需等待。

特点：

• ✅ ​高性能：多任务并行（如计算和内存访问同时进行）。
• ✅ ​低延迟：专用通道减少等待时间。
• ❌ ​高成本：需要建设大量独立通道（硬件复杂）。
• ❌ ​占地面积大：更多线路占用芯片空间。

​典型场景：现代多核CPU（如Intel i7、服务器处理器）。

---

关键对比表

​对比维度	采用内部总线	不采用内部总线
​数据传输方式	所有数据走共享单行道，串行处理	专用通道并行处理
​硬件复杂度	简单（布线少）	复杂（布线多）
​性能	低（易拥堵）	高（多任务并行）
​成本	低	高
​适用场景	简单指令、低功耗设备	高性能计算、复杂指令

---

技术本质

• ​内部总线结构：
  类似“分时复用的共享公路”，通过多路复用器（MUX）​和控制器仲裁数据使用权。同一时间只能传输一个数据，但硬件成本低。

• ​无总线结构：
  类似“点对点专线”，关键部件（如寄存器-ALU）通过专用物理线路直连，甚至用交叉开关（Crossbar）​动态分配路径，支持并行操作。

---

结论

• ​内部总线：适合对成本敏感、性能要求不高的场景（如智能手表）。
• ​无总线结构：为高性能计算而生，但需要牺牲芯片面积和功耗。
• ​现代CPU的妥协：局部使用总线+关键路径专用通道（如L1缓存直连核心），兼顾性能和复杂度。

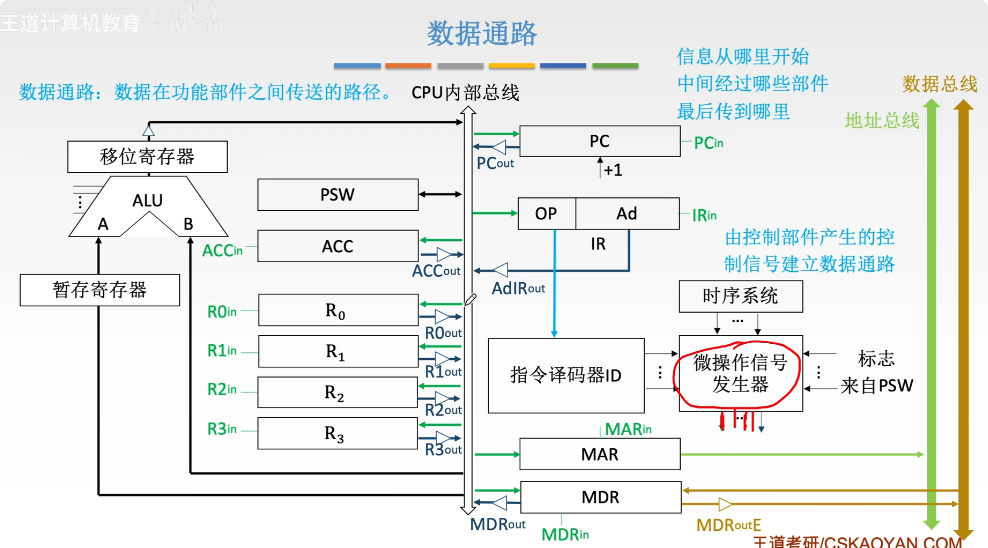

CPU单总线方式示例图

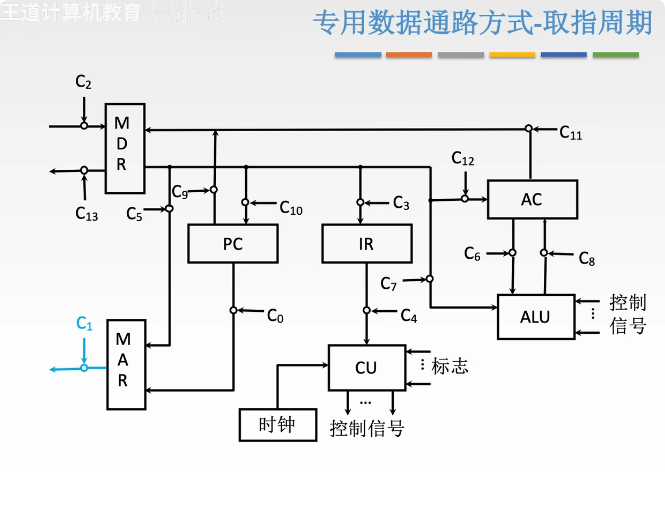

专用数据通路示例图
