深度制冷短波红外相机推荐：SWIR1503BU-DC

一、产品介绍

SWIR1503BU-DC是一款采用InGaAs CMOS传感器的深度制冷短波红外相机，可实现-50℃制冷（环境温度20℃）。其分辨率为0.33MP、像元尺寸为15µm、USB3.0接口，快门模式为全局。SWIR1503BU-DC凭借稳定的制冷系统和卓越的科学成像性能是科研院所、医疗机构和高端工业应用的理想选择。

二、量子效率图









三、相机参数



产品型号	SWIR150BU-DC
传感器类型	InGaAs CMOS
光谱范围	900nm – 1700nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4″
帧率&分辨率	300 fps@640×512
硬件图像缓存	512MB
转换增益	0.96 e⁻/DN (HCG),5.36 e⁻/DN (MCG),145 e⁻/DN (LCG)
动态范围	55.8 dB (HCG),58.1 dB (MCG),58.3 dB (LCG)
读出噪声	22.8 e⁻ (HCG),106 e⁻ (MCG),2708 e⁻ (LCG)
满井容量	14 ke⁻ (HCG),85 ke⁻ (MCG),2216 ke⁻ (LCG)
最大信噪比	41.5 dB (HCG),49.3 dB (MCG),63.4 dB (LCG)
暗电流	MCG 193.909 e⁻/s/pixel , HCG 630.516 e⁻/s/pixel , LCG 131.561 e⁻/s/pixel
曝光时间范围	16µs~5s
快门模式	全局快门
数据接口	USB3.0
数字 IO	1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式	8 bit / 16 bit
制冷温度	-50°C（环境温度20℃）
光学接口	C 接口
供电方式	19 V 4.74 A DC
功耗	8.4W（TEC OFF）/<16W（TEC ON）
尺寸	137.8mm×100mm×100mm
重量	1.31kg
软件	AttosView / SDK
操作系统	Windows, Linux
温度	工作温度 -30℃ ~ 45℃ ; 储藏温度-40℃ ~ 60℃
湿度	工作湿度0-95% ; 存储湿度0-95%
认证	CE，FCC



四、外形尺寸





五、包装清单



标配物品名称	规格	数量
短波红外相机相机	SWIR1503BU-DC	1
USB3.0数据线	长度1.5m的A公到B公镀金头数据线	1
外触发控制线	长度2m的7芯孔头触发线	1
电源线	默认国标电源线	1
电源适配器	输入AC 100~240V 50/60Hz,输出DC 12V 3A 的电源适配器	1
U盘	内含应用软件、驱动及说明书的U盘	1

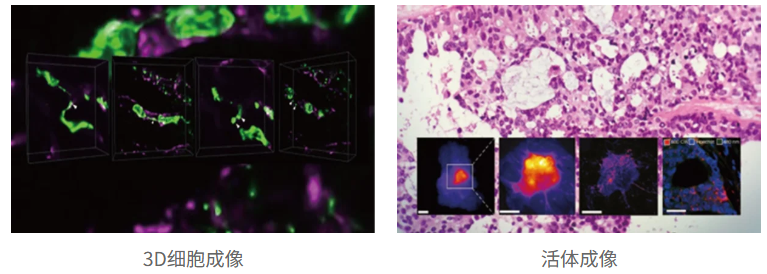

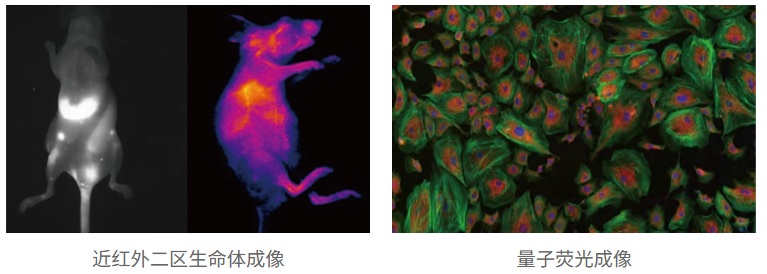

六、应用案例

SWIR1503BU-DC短波红外相机广泛应用于生命科学与材料科学领域。在生命科学方面，该相机可实现小动物近红外荧光成像、深层组织结构观测以及NIR-II探针检测，支持脑科学研究中的脑深部组织成像、神经活动监测，以及血管成像与血流动力学分析。在材料表征方面，适用于半导体缺陷检测、光电器件性能评估。
