为什么氧化锆浆料的固含量,永远做不到氧化铝那么高?
(平台提示:本文可能是商业推广软文,请注意分辨)
选陶瓷3D打印浆料时,很多人常问固含量多少?先说这个直觉为什么是对的
固相含量,指的是浆料里陶瓷颗粒所占的比例。剩下的部分是光敏树脂、分散剂、光引发剂这些有机成分。
打印出来的生坯,本质上是"陶瓷颗粒被树脂粘在一起"的状态。它不是最终零件。接下来还要经过脱脂,把有机成分全部烧掉;再经过烧结,让陶瓷颗粒彼此结合、致密化。
这个过程里,被烧掉的有机物原来占据的空间会塌陷。所以有机物越多,零件收缩得越厉害。
按这个逻辑推,固含量高确实有三个好处:收缩率小、尺寸更容易控制、烧结后致密度更高。这个推理没问题。
问题出在下一步。
粘度是那个不写在参数表上的代价
往光敏树脂里加陶瓷粉,加得越多,浆料越稠。这是常识,但很多人低估了这条曲线有多陡。
普通光敏树脂的粘度通常在几百 cP 的量级。陶瓷浆料完全是另一个数量级——氧化铝浆料在 1000~2000 cP,氧化锆浆料能到 2000~10000 cP。
高粘度会引出三个连锁问题,每一个都能让一炉件报废。
第一,层间铺展困难。
光固化打印是逐层进行的。每打完一层,都需要在已固化的表面重新铺上均匀的一层浆料。树脂靠自流平就能铺开,陶瓷浆料不行——它太稠,流不平。
铺不匀会怎样?薄的地方欠固化,层间结合强度不足;厚的地方过量,尺寸失准。这些缺陷在生坯上未必看得出来,烧结时会被放大成开裂或分层。
所以陶瓷打印机必须有专门的涂覆机构来强制铺平,这和树脂机的结构逻辑完全不同。
第二,颗粒沉降和团聚。
陶瓷颗粒的密度远高于树脂。氧化锆的理论密度接近 6 g/cm³,树脂大约 1.1。这么大的密度差,颗粒天然就要往下沉。
粘度高会减缓沉降,但同时也让重新分散变得更难。一旦局部形成团聚体,浆料就不再均匀——同一槽料,上层和下层打出来的件性能都不一样。
一炉件里有的合格有的不合格,往往就是这个原因。所以设备需要循环搅拌,有些方案还要引入超声辅助分散。
第三,紫外光穿不透。
这一条最容易被忽略,也最致命的。
陶瓷颗粒和树脂基体的折射率不一样。光进入浆料后,会在无数个颗粒界面上发生散射,能量被迅速消耗。固含量越高,颗粒越密,散射越严重,光能钻进去的深度就越浅。
固化深度不够,直接后果是层与层之间粘不牢,或者压根没固化到位。打到一半件塌了、掉了、剥离了,很多时候不是设备的问题,是浆料和曝光参数没匹配上。
这里还有个细节值得一提:氧化锆的折射率比氧化铝更高,与树脂的差异更大,光散射也更严重。所以在实际配方中,氧化锆的固含量通常做不到氧化铝那么高。这不是配方水平不行,是材料的光学性质决定的。那到底该看什么?
固含量要看,但也得和另外四个指标放在一起看。
一 粘度。 固含量和粘度是一对矛盾。能在高固含量下把粘度压住的,才是配方功夫。
二 分散稳定性。 静置多久开始分层?重新搅拌能否恢复到原状态?保质期多长?浆料放三个月就不能用了,参数再好也没意义。
三 固化深度。 在给定波长和功率下,单层能固化多深。这个值直接决定打印能不能成功,以及能用多快的速度打。
四 烧结后的实测性能。 这是唯一真正重要的指标。
前面三项都是过程量,客户最终拿到手的是烧结完的零件。所以判断一款浆料好不好,应该直接问:烧结后体积密度多少?三点弯曲强度多少?线收缩率多少?收缩是否均匀可预测?
固含量高但烧结后密度上不去,说明烧结制度没跑通;固含量适中但烧结后性能达标且稳定,那才是可用的配方。
一句话:固含量是手段,烧结后性能才是目的。
我们的实际数据

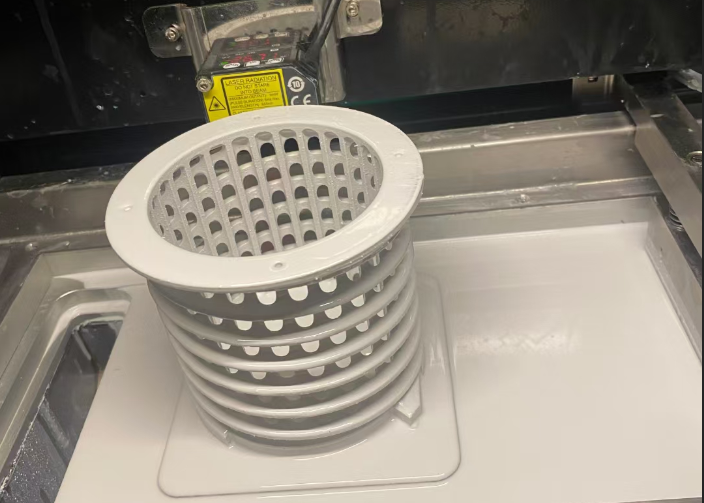

「数瓷」氧化铝浆料,固相含量 85wt% 左右,粘度 1000~2000 cP。烧结后体积密度 3.65~3.75 g/cm³,三点弯曲强度 280~300 MPa。
「数瓷」氧化锆浆料,固相含量 84wt% 左右,粘度 2000~10000 cP。烧结密度 5.95 g/cm³,三点弯曲强度 800 MPa 左右。
这组数字里,固含量不是最高的,但它是和粘度、固化深度、烧结制度一起调出来的。单独把固含量往上顶,粘度和固化深度就会先崩——这条路我们试过,走不通。
陶瓷3D打印,难点从来不在打印上。打出来的只是生坯,脱脂和烧结才是决定成败的地方。浆料配方的价值,也要放到这个完整链条里才看得清楚。
数造科技
光固化3D打印装备与陶瓷浆料研发制造,参与起草增材制造类国家标准、行业标准与团体标准 4 项,其中含《增材制造立体光固化用陶瓷氧化铝浆料》团体标准。
陶瓷打印设备、材料与工艺相关问题,欢迎交流。也可以发你的STL文件来,我们来评估。


浙公网安备 33010602011771号
