CH395调试与使用

本文主要说明如何使用CH395模块进行网络通信，CH395是以太网协议栈管理芯片，芯片自带10/100M以太网介质传输层MAC和物理层收发器PHY，支持三种通讯接口：8位并口、SPI接口和异步串口，单片机/DSP/MCU/MPU等控制器可以通过上述任何一种通讯接口控制CH395芯片进行以太网通讯。

文章主要由三部分组成：

一：通过USB转串口模块配合CH395的串口上位机软件进行学习应用。

二：通过单片机SPI接口配合CH395例程进行使用。

三：keeplive说明和SPI时序问题。

一、设备验证：（CH395F评估板+CH340 USB转串口模块）

通过USB转串口模块连接CH395串口，通过DEBUG395软件进行验证，如图示：

功能测试：CH395网线直连PC网口

（CH395正常工作流程：初始化CH395---等待PHY连接---初始化CH395 socket）

1、设置网卡IP地址和CH395地址，PC在网络连接中更改参数，CH395选择正确的串口后，通过DEBUG395可以先双击复位，再点击初始化CH395，配置IP等参数，需注意和PC保持同一网段。

2、设置完成后，注意CH395网口灯是否双闪，同时可以通过PC命令提示符（CMD），进行Ping测试，如图示表明CH395初始化成功且网口硬件正常。

应用测试：配合网络调试工具TcpipDebug进行数据收发

1、CH395 TCP Clinet测试：先建立TCP服务器，再初始化CH395 socket0。

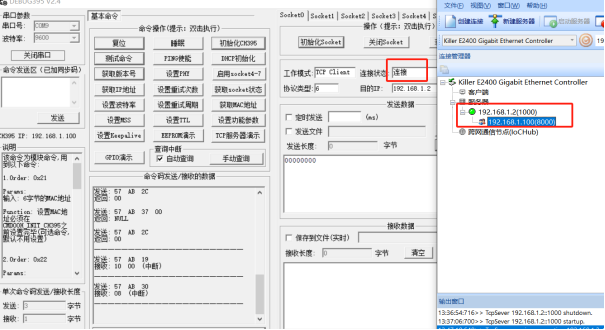

创建完成后如下图示，对应CH395 IP显示连接服务器

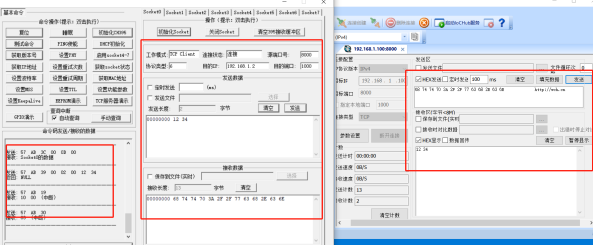

收发数据如下：左侧DEBUG395软件会执行395中断响应判断

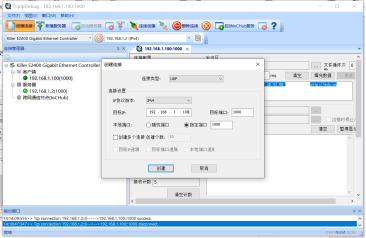

2、CH395 TCP Server测试：先初始化CH395 socket0为TCP服务器，再配置网络调试工具参数。注意端口和IP一定要对应。

3、UDP测试（CH395区别UDP CLINET和UDP SERVER，单播IP地址为UDP CLINET模式，广播255.255.255.255为UDP SERVER模式）

（1）UDP CLINET

注意：IP地址和端口需要互相绑定，即一端本地IP和端口为对端设备目的IP和端口。

（2）UDP SERVER

注意：CH395的目的IP地址为255.255.255.255，端口需互相绑定。

二、通过单片机SPI接口控制CH395

硬件接线：PA2--CS PA4--RST PA5--CLK PA6--SDO PA7--SDI PA8--INT

建议使用杜邦线连接CH395评估版时降低SPI时钟频率，防止串扰。

1、TCP Clinet例程（下载链接：CH395EVT.ZIP - 南京沁恒微电子股份有限公司）

    CH395_PORT_INIT();   //SPI硬件初始化
    printf("CH395EVT Test Demo\r\n");
    CH395_GPIO_INIT(); //int、rst脚初始化
    CH395Reset();      //硬件复位
    Delay_Ms(100);
    i = CH395CMDGetVer();  //读取版本号
    printf("CH395VER : %2x\r\n", (UINT16)i);
    InitCH395InfParam(); /* Initialize CH395Inf parameters */ //定义芯片IP、网关、子网掩码参数
    i = CH395Init();     /* Initialize the CH395 */           //初始化395
    mStopIfError(i);
    keeplive_set();      //使能TCP心跳包参数
    while (1)   //监测PHY状态
    {                                              /* Wait for the CH395 Connect Ethernet*/
        if (CH395CMDGetPHYStatus() == PHY_DISCONN) /* Example Query whether the CH395 is connected */        {
            Delay_Ms(200); /* If no, wait for 200MS and query again */
           }
        else
        {
            printf("CH395 Connect Ethernet\r\n"); /*When the CH395 is connected to the Ethernet, an interruption occurs */
            break;
        }
    }
    InitSocketParam(); /* Initialize socket related variables */ //定义socketIP、端口参数
    CH395SocketInitOpen(); //初始化socket

注意CH395Init函数中，通过06 check命令用于验证接口通信是否正常。如果返回值不对，注意接口硬件连接是否对应，时序是否满足要求。SPI和并口需要注意时钟频率，串口需注意波特率，默认9600，更改硬件设置后需对应软件调整。

Socket参数如下：注意区分目的IP和端口，需对应PC网络调试工具参数。

const UINT8 CH395IPAddr[4] = {192, 168, 1, 100}; /* CH395 IP  */
const UINT8 CH395GWIPAddr[4] = {192, 168, 1, 1}; /* CH395 gateway */
const UINT8 CH395IPMask[4] = {255, 255, 255, 0}; /* CH395 mask */

/* Socket definitions */
const UINT8 Socket0DesIP[4] = {192, 168, 1, 2}; /* Destination IP address for Socket 0 */
const UINT16 Socket0DesPort = 1000;               /* Destination port for Socket 0 */
const UINT16 Socket0SourPort = 1000;              /* Source port for Socket 0 */
