1、CH182H1简介:

CH182 是一款支持Auto-MDIX的工业级10/100M以太网PHY收发器。CH182内部包括物理编码子层(PCS)、物理介质接入层(PMA)、双绞线物理介质相关子层(TP-PMD)、10BASE-TX编码器/解码器、双绞线介质连接单元(TPMAU)、MII和RMII接口等以太网Transceiver功能所需的模块,具有多种封装,满足不同场景应用需求。

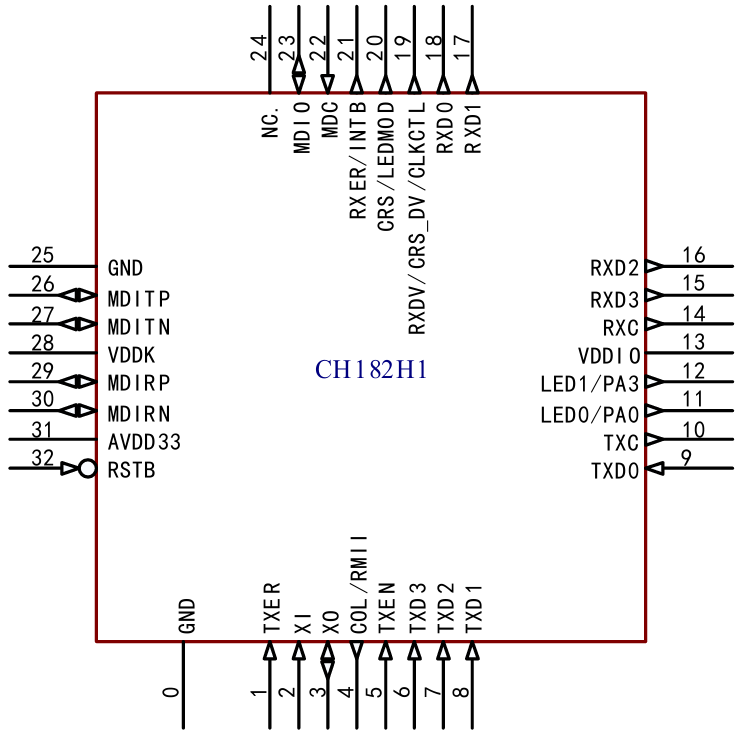

以下为CH182H1和IP101GR\I芯片引脚对比图,CH182H1与IP101GR\I封装相同,关键引脚例如以太网端口和晶振引脚完全兼容。

      图示, 示意图

AI 生成的内容可能不正确。  手机屏幕截图

AI 生成的内容可能不正确。

CH182H1与IP101GR(I)的引脚配置对比图



CH182H1

IP101GR(I)

封装

QFN32(4*4mm)

QFN32(4*4mm)

2、CH182H1与IP101GR参数对比

下表为CH182H1与IP101GR参数对比:



参数

CH182H1

IP101GR(IP101GRI)

支持IEEE 802.3协议

支持MII/RMII模式

支持Auto-MDIX

支持自动协商

支持全双工和半双工操作

支持外部50M时钟输入

内置以太网50Ω阻抗匹配电阻

支持中断功能

支持两种网络状态LED

芯片晶振振荡电容

内置12pF振荡电容

--

是否支持IO宽电压

1.8V、2.5V、3.3V

2.5V、3.3V

工作温度

-40-85℃

0-70℃(-40-85℃)

3、CH182H1与IP101GR硬件电路设计对比

              图示, 示意图

AI 生成的内容可能不正确。图示, 示意图

AI 生成的内容可能不正确。

CH182H1和IP101GR\I电口应用电路上基本一致,在进行电路设计时需要注意:

1、CH182H1的25脚可以省去6.1K电阻,直接接地即可,24脚悬空。

2、CH182H1的VDDIO可满足1.8V电源供电。

3、CH182H1已内置晶体X1的部分振荡电容,振荡电容可以根据晶体参数调节。对于负载电容为12pF的X1,无需负载电容;对于负载电容为20pF的X1,建议负载电容各15pF。

4、CH182H1支持免网络变压器、电容隔离的以太网应用。

5、PHY地址由硬件控制时需注意CH182H1是根据硬件锁存值进行改变,而IP101GR只能固定0和1。

6、IP101 RST脚外围若有下拉电阻,替换CH182H1时需去掉。



注:CH182H1的PA1、PA2是内部PHY地址引脚未引出,默认为0。

CH182H1

Pin Name

PHY Address

LED1/PA3

PA2

PA1

LED0/PA0

0

0

0

0

0

0

0

0

1

1

1

0

0

0

8

1

0

0

1

9







   4、CH182H1 MII接口与RMII接口完整应用电路图

MII接口应用电路图:



RMII接口应用电路图:



在进行电路设计时需要注意,除去前面第3节提到的注意事项之外,图中所标注T1为Ethernet网络变压器,其中心抽头要按照原理图通过电容C9/C10接GND。
