【WCH以太网接口系列芯片】CH9121\0 常见问题及解决方法(持续更新)



Q：CH9121\0芯片通过网络配置工具搜索不到且无法ping通

A：1、检测防火墙是否关闭、搜索软件是否被防火墙阻挡

      2、观察电流和RUN脚（CH9121 31脚 CH9120 17脚），正常插网线情况下CH9121为160ma，CH9120为20ma。网口灯是否闪烁、RUN脚正常情况下是以方波形式输出波形，5ms左右翻转一次电平。

      3、对比沁恒官方原理图，网络中心抽头接法是否一致。



Q：CH9121\0能通过配置工具搜索到且能ping通，但无法建立TCP或UDP通信

A：1、关闭网络防火墙，防止防火墙对报文阻挡。

      2、将CH9121\0恢复出厂设置，先搜索出设备再双击获取参数后进行配置。



Q：CH9121和某一个设备出现无法link问题

A：将1脚RSETE脚电阻改成12K。



Q：CH9121\0是否支持组播应用

A：不支持，建议使用CH394、CH395协议栈接口芯片，该类芯片支持。



Q：CH9121\0作为TCP SERVER最多支持多少客户端连接

A：CH9121端口1可以被8个socket连接，但同时通信的只有一个连接，因为无法分辨客户端端口发来的数据，实际通信方式为最后一个发数据给CH9121\0的客户端，CH9121\0下次回复数据给该端口。即CH9121\0只会给最后一个向其发送数据的客户端设备回复。

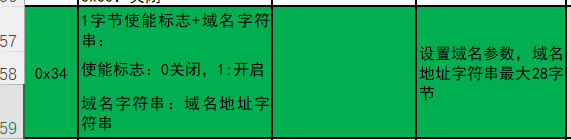

Q：能否通过AT指令配置域名参数

A：可以，参考如下（CH9120需注意为14版本以上才能使用）。



Q：CH9121\0掉电参数是否会丢失

A：CH9121\0掉电、复位都是正常保存参数，不会擦写。



Q：CH9121\0是否支持MQTT、Webserver应用

A：支持，基于UDP、TCP协议的应用层应用需要在MCU封装协议报文，通过TCP、UDP模式进行数据传递。



Q：CH9121两路串口都需要连接吗

A：看需求，若实际连接需要一路socket进行联网，则不需要开启串口2.
