使用MT9700（带限流的高边开关）有感

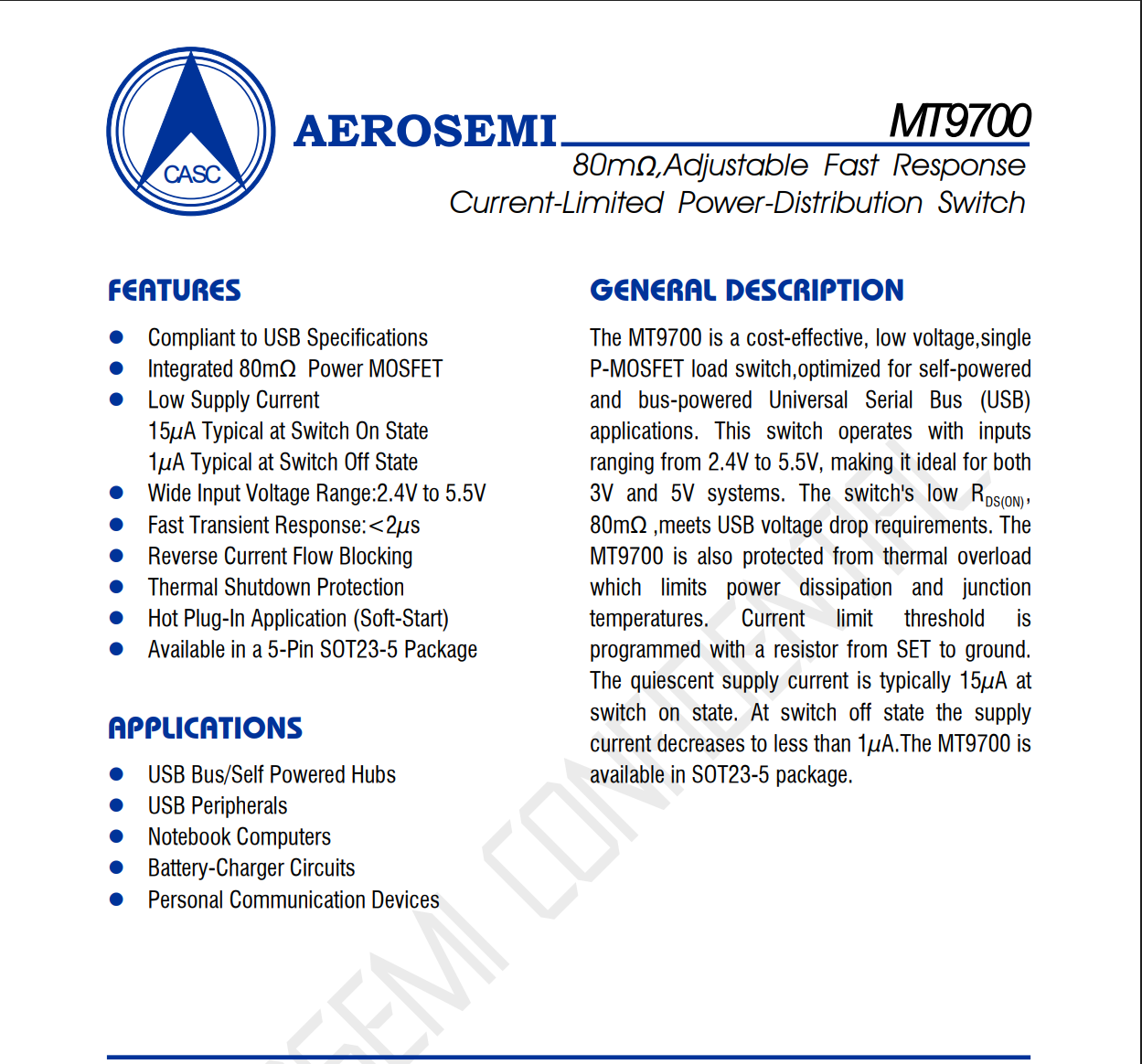

来看它的介绍， 说的都挺好

那么来说一个颠覆常用的情况

如果我们设置了限流值，例如限流 600mA， 而我们的负载在1A，那么电压将会下降直至电流下降到600mA。至于电压要降到多少伏取决于负载情况。反正它就是要控制电流不能超过600mA。
那么问题来了。这个时候MT9700将会有压降，当然这个压降并不是LDO或者阻性负载类的那种能耗式的压降。这个压降应该是IC内部进行了斩波，这个是我猜测的。但是，但是！！情况往往并不是我们想象的那样，实测上述情况下，MT9700会发热严重。感觉这是一个不合理的IC。不知道其他的高边有没有这个问题。

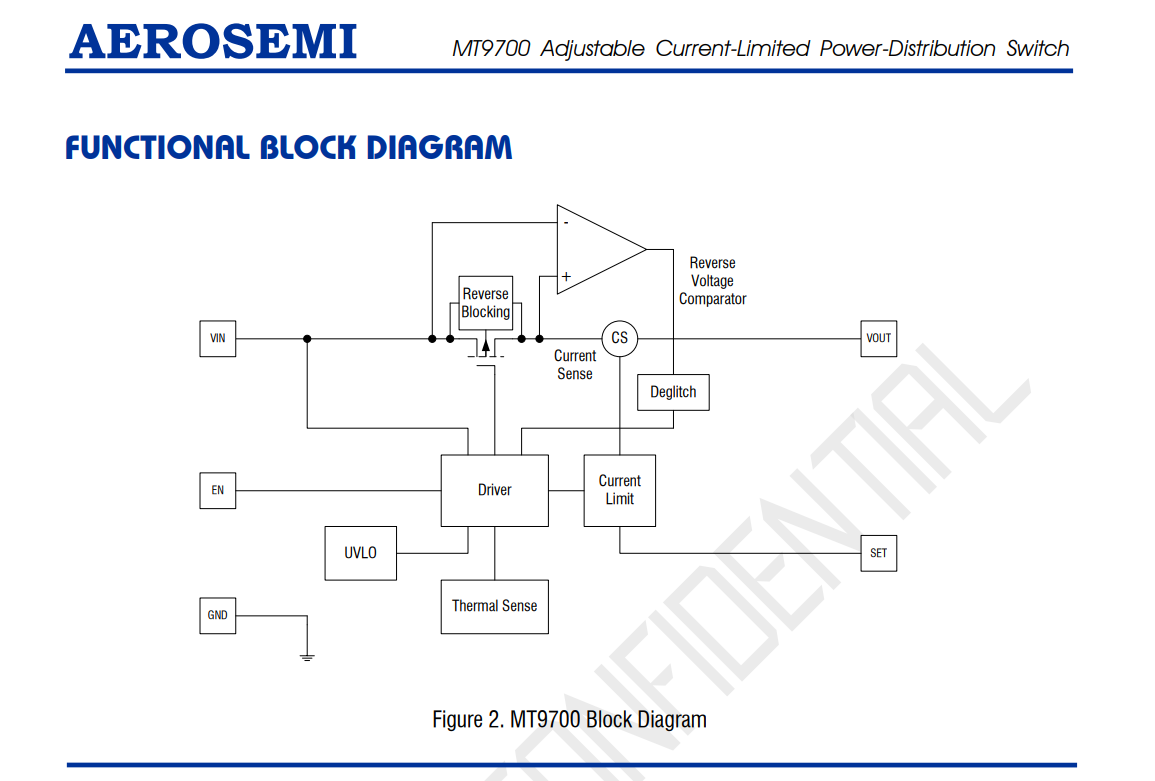

这个是它的内部结构图

应用信息

MT9700是一款单通道限流负载开关，旨在通过将电流限制在预设水平，防止短路和过流事件。该器件针对自供电和总线供电的通用串行总线（USB）应用进行了优化。开关的低导通电阻（(R_{DS(ON)})）为80毫欧，满足USB电压降要求；并且有一个标志输出，可向本地USB控制器指示故障状况。

---

输入和输出

(V_{IN})（输入）是内部电路的电源连接端，也是金属氧化物半导体场效应晶体管（MOSFET）的源极。(V_{OUT})（输出）是MOSFET的漏极。在典型应用中，电流通过开关从(V_{IN})流向(V_{OUT})，进而流向负载。如果(V_{OUT})大于(V_{IN})，由于MOSFET在导通时是双向的，电流将从(V_{OUT})流向(V_{IN})。MT9700的反向电流阻断功能可在器件禁用时，防止电流从(V_{OUT})流向(V_{IN})。

热插拔应用的软启动

为了消除热插拔事件期间大涌入电流导致的上游电压下降，“软启动”功能有效地将电源与极大的容性负载隔离开来，满足USB电压降要求。

输入电容器

输入电容器(C_{IN})可保护电源免受MT9700所连接负载产生的电流瞬变的影响。当MT9700的输出突然出现短路时，在限流电路启动之前，仅由MOSFET的(R_{DS(ON)})限制的大电流将流动不到2微秒。在这种情况下，一个中等大小的(C_{IN})将显著降低电源所承受的电压瞬变。
