envoy的runtime运行时接口

runtime运行时接口

runtime用于修改个别配置（较轻量），可避免使用xds api（过于繁重）

runtime是虚拟文件系统树，可通过1到n个本地文件系统目录、静态资源、RTDS动态发现和管理接口进行定义和配置，每个配置成为1个layer，因此也成为layered runtime，这些layer最终叠加生效

runtime是与envoy一起部署的外置实时配置系统，用于支持更改配置而无需重启envoy、更改主配置。运行时配置相关的运行时参数也称为：功能标志（feature flags），或决策者

运行时配置的实现：

​ 称为运行时配置供应者
​ envoy当前支持的运行时配置的实现是由多个层级组成的虚拟文件系统（envoy在配置目录中监视符号链接的交换空间，在发生交换时重载文件树）
​ 默认运行时为null，确保正常运行

配置：

​ 需要在bootstrap文件（初始化配置文件）中启用和配置
​ 一旦定义了layered_runtime，则至少要给出一个layer

layered_runtime:            #未指定时使用null供应者
  layers:
  - name: 名               #运行时的层级名称，后面的层会覆盖先前层上的配置
    static_layer: {}      #静态运行时层级，遵循protobuf.json编码格式，不同于静态的xds资源，静态运行时层一样可被后面的层覆盖
    disk_layer: {}        #基于本地磁盘的运行时层级
      symlink_root: str       #通过符号链接访问的文件系统树
      subdirectory: str       #指定要在根目录加载的子目录
      append_layer: str       #是否将服务集群附加到符号链接根目录下的子路径上
    admin_layer: {}           #管理控制台运行时层级，即通过/runtime api查看，通过/runtime_modify api修改配置
    rtds_layer: {}            #运行时发现服务层级，通过xds中的rtds api动态发现相关的层级配置
      name: str               #在rtds_config中为rtds层订阅的资源
      rtds_config: {}         #rtds的配置

案例

例1：

1）envoy.yaml

admin:
  profile_path: /tmp/envoy.prof
  access_log_path: /tmp/admin_access.log
  address:
    socket_address:
       address: 0.0.0.0
       port_value: 9901

layered_runtime:
  layers:
  - name: static_layer_0
    static_layer:
      health_check:
        min_interval: 5
  - name: admin_layer_0
    admin_layer: {}

static_resources:
  listeners:
  - name: listener_0
    address:
      socket_address: { address: 0.0.0.0, port_value: 80 }
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: ingress_http
          codec_type: AUTO
          route_config:
            name: local_route
            virtual_hosts:
            - name: web_service_1
              domains: ["*.ik8s.io", "ik8s.io"]
              routes:
              - match: { prefix: "/" }
                route: { cluster: local_cluster }
            - name: web_service_2
              domains: ["*.magedu.com",“magedu.com"]
              routes:
              - match: { prefix: "/" }
                redirect:
                  host_redirect: "www.ik8s.io"
          http_filters:
          - name: envoy.filters.http.router
            typed_config:
             "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router
  clusters:
  - name: local_cluster
    connect_timeout: 0.25s
    type: STATIC
    lb_policy: ROUND_ROBIN
    load_assignment:
      cluster_name: local_cluster
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address: { address: 172.31.14.11, port_value: 8080 }
        - endpoint:
            address:
              socket_address: { address: 172.31.14.12, port_value: 8080 }

2）docker-compose.yml

version: '3.3'

services:
  envoy:
    image: envoyproxy/envoy-alpine:v1.18-latest
    volumes:
    - ./envoy.yaml:/etc/envoy/envoy.yaml
    networks:
      envoymesh:
        ipv4_address: 172.31.14.2
        aliases:
        - front-proxy
    depends_on:
    - webserver01
    - webserver02

  webserver01:
    image: ikubernetes/demoapp:v1.0
    environment:
      - PORT=8080
    hostname: webserver01
    networks:
      envoymesh:
        ipv4_address: 172.31.14.11
        aliases:
        - webserver01

  webserver02:
    image: ikubernetes/demoapp:v1.0
    environment:
      - PORT=8080
    hostname: webserver02
    networks:
      envoymesh:
        ipv4_address: 172.31.14.12
        aliases:
        - webserver02

networks:
  envoymesh:
    driver: bridge
    ipam:
      config:
        - subnet: 172.31.14.0/24

3）测试

IP=`docker inspect -f '{{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' layered-runtime_envoy_1`

#查看
curl $IP:9901/runtime

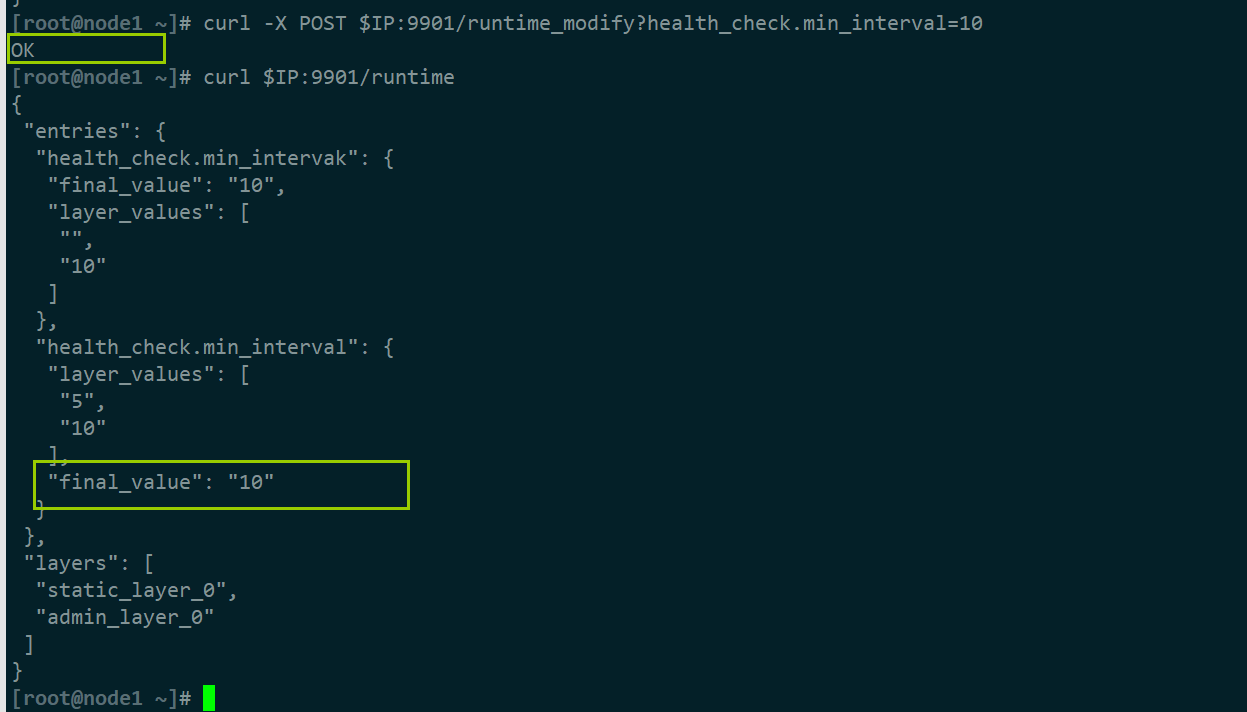

#修改健康检测间隔
curl -X POST $IP:9901/runtime_modify?health_check.min_interval=10

curl $IP:9901/runtime
