lvs

LVS：

官网：http://www.linuxvirtualserver.org

Linux Virtual Server 的简称，也就是Linux虚拟服务器。这是一个由章文嵩博士发起的一个开源项目，现在 LVS 已经是 Linux 内核标准的一部分。

使用 LVS 可以达到的技术目标是：通过 LVS 达到的负载均衡技术和 Linux 操作系统实现一个高性能高可用的 Linux 服务器集群，它具有良好的可靠性、可扩展性和可操作性。从而以低廉的成本实现最优的性能。LVS 是一个实现负载均衡集群的开源软件项目，LVS架构从逻辑上可分为调度层、Server集群层和共享存储

负载均衡集群设计时要注意的问题：

1. 是否需要会话保持。用于动态web站点，一般三种方式： 会话绑定、会话复制、会话共享
2. 是否需要共享存储

lvs集群术语：

• vs： 前面的调度主机，别名为virtual server、director、dispatcher、balancer
• rs： 后端服务器，别名为real server、upstream server、backend server
• CIP：客户端的ip叫client ip
• VIP：vs其本身是虚拟的主机，面向客户端提供的ip地址也叫virtual ip
• DIP：vs面向rs端的ip叫director ip
• RIP：rs主机自己的ip叫RIP

ipstbales与netfilter：
iptables：用户空间的管理工具，实现snat、dnat
netfilter：内核空间的框架

LVS的组成：
由ipvs 和 ipvsadm。

• ipvs(ip virtual server)：工作于内核空间的netfilter的INPUT钩子之上的框架
• ipvsadm：用户空间的命令行工具，ipvs规则管理器，用于管理集群服务及realserver

LVS工作原理

1. 当用户向负载均衡调度器（Director Server）发起请求，调度器将请求发往至内核空间
2. PREROUTING链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发往INPUT链
3. IPVS是工作在INPUT链上的，当用户请求到达INPUT时，IPVS会将用户请求和自己已定义好的集群服务进行比对，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发往POSTROUTING链
4. POSTROUTING链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送给后端的服务器

lvs集群类型：

• lvs-nat： 修改请求报文的目标ip。用于多目标ip的DNAT
• lvs-dr： 操纵封装新的mac地址
• lvs-tun： 在原来的请求ip报文之外新加一个ip首部
• lvs-fullnat： 修改请求报文的源和目标ip

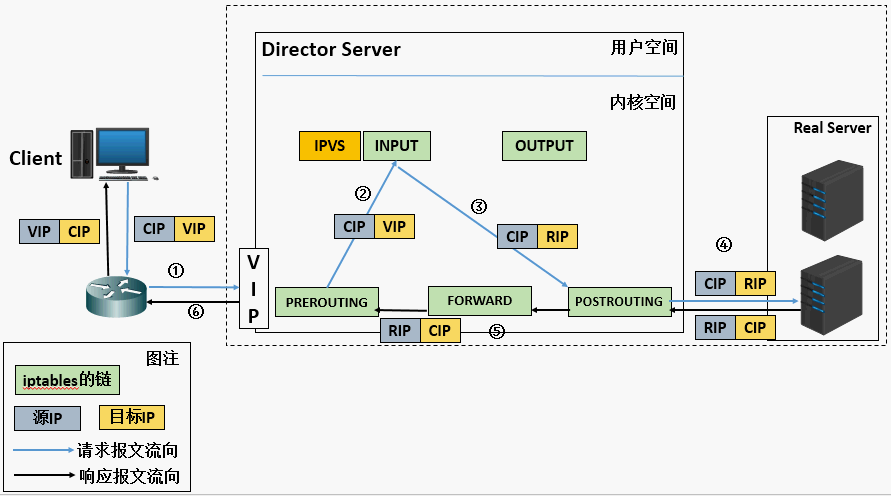

lvs-nat：

与ipstables的dnat转发一样，但是lvs工作在input前面，有一个ipvs，接收到请求以后，强制跳转到POSTROUTING发出
通过请求报文中的目标地址、目标端口修改为挑出的rs的RIP和端口

注意：

• RIP和DIP必须在同一ip网络中，且应该使用私网地址，rs的网关要指向DIP
• 请求报文和响应报文都必须经由director转发，Director易于成为系统瓶颈
• vs必须是linux系统，rs可以是任意系统
• 支持端口映射，可修改请求报文的目标端口

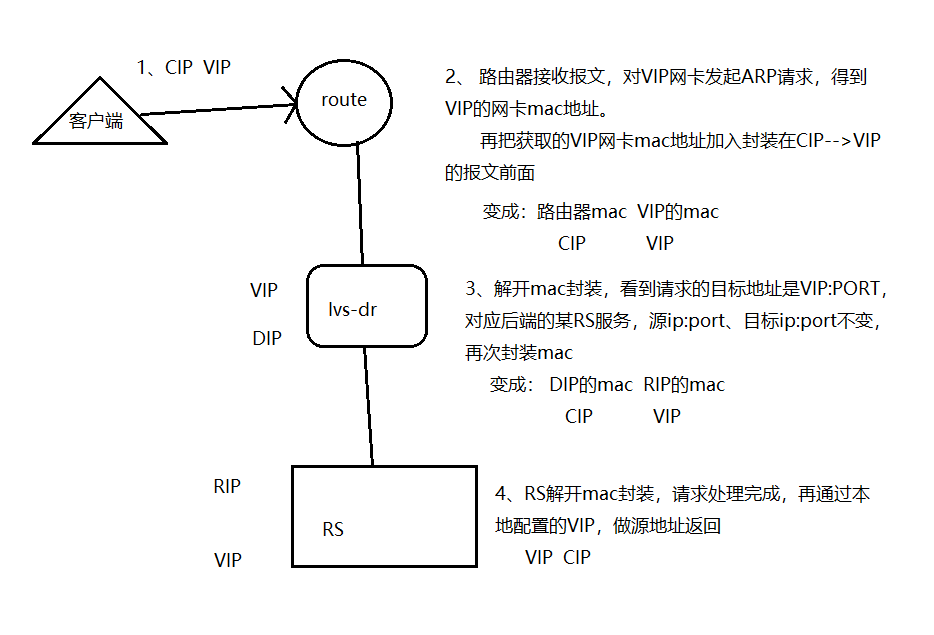

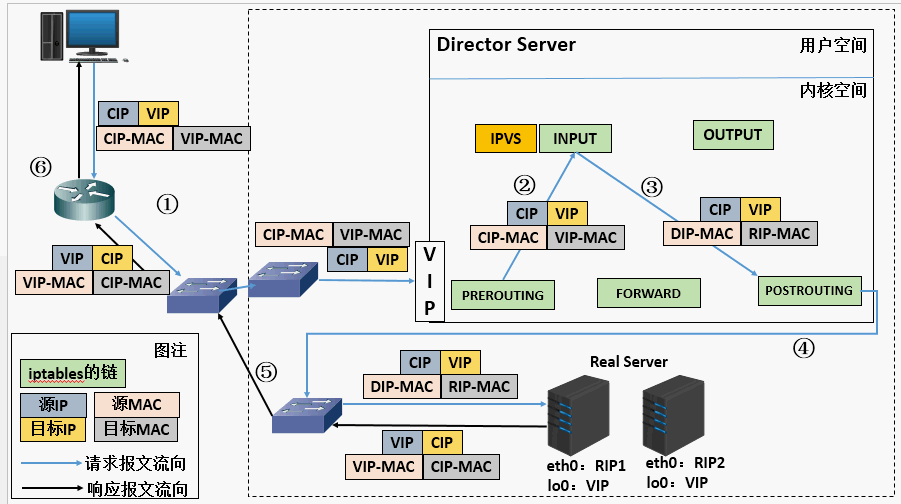

lvs-dr： 直接路由

请求报文到达VS主机，vs或arp广播一遍，选出一个主机的ip和对应的mac地址，然后在请求报文的首部加上这个RS主机的mac地址，再由vs把请求叫给该主机，rs主机处理完后直接返回CIP
源mac是DIP的网卡mac，目标mac是RS的RIP网卡。源ip、端口和目标ip、端口不变，只变mac

注意：

1. 确保前端路由器将目标IP以VIP的请求报文发往director。方法：
   • 1）前端网关做静态绑定
   • 2）在RS上使用arptables
     • arptables -A IN -d vip地址 -j DROP
     • arptables -A OUT -s vip地址 -j mangle --mangle-ip-s rip地址
   • 3）在RS上修改内核参数以限制arp通告及应答级别
     • arp_announce
     • arp_ignore
2. RS的RIP可以使用私网地址，也可以是公网地址，RIP与DIP在同一网络,如果不在同一网络需要RIP单独走一个路由器接入外网；RIP的网关不能指向DIP，以确保响应报文不经过director
3. RS跟director要在同一物理网络，Director和各RS都要配置使用VIP
4. 请求报文要经过director，但响应报文不能，而是有RS直接发往客户端
5. 不支持端口映射

实现

ARP：

通告：ARP会在开机时把所有的网卡，所有对应的网段都发出通告，说明自己的ip和mac
应答：有A、B、C三个网卡，应答时，别人请求的A网卡，问是否有B网卡mac地址，系统也会回应，并让B网卡去做应答

内核功能支持

arp_announce		内核arp通告参数，三个值：0、1、2
	0	A网卡在向外部通告时，也会通告B、C网卡的ip、mac。默认配置
	1	A网卡通告时，尽量不通告系统中还有B、C网卡
	2	A网卡只会通告自己的ip、mac，不会通告别人，系统中还有B、C网卡

arp_ignore 			内核arp应答参数，8个值：0、1、2、3、4-7、8
	0	有人从A网卡，问B、C网卡的ip,系统会应答。默认配置
	1	只会应答对应的网卡接口，从A网卡进入的请求，A网卡应答，B、C网卡不理会
	4-7		保留，功能没有使用
	8		全部不响应

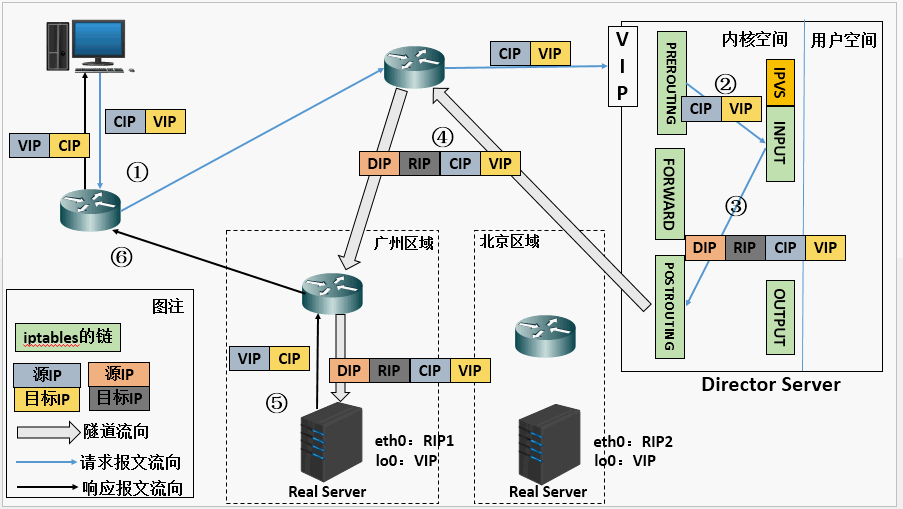

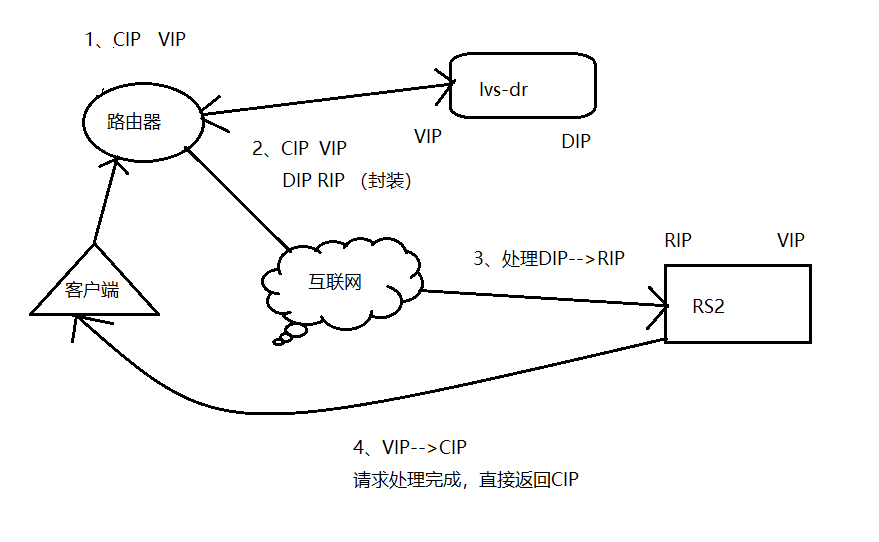

lvs-tun：

转发方式：
不修改请求报文的ip首部（源为CIP，目为VIP），只是在原来的IP报文之外再加封装一个IP首部（源为DIP，目为RIP），将报文发往RS主机，RS再直接响应客户端（源为VIP，目为CIP）

注意：

• DIP、VIP、RIP都应该是公网IP
• RS的网关不能指向DIP
• 请求报文要经过Director，但响应报文不需要
• RS的os要支持隧道功能
• 不支持端口映射

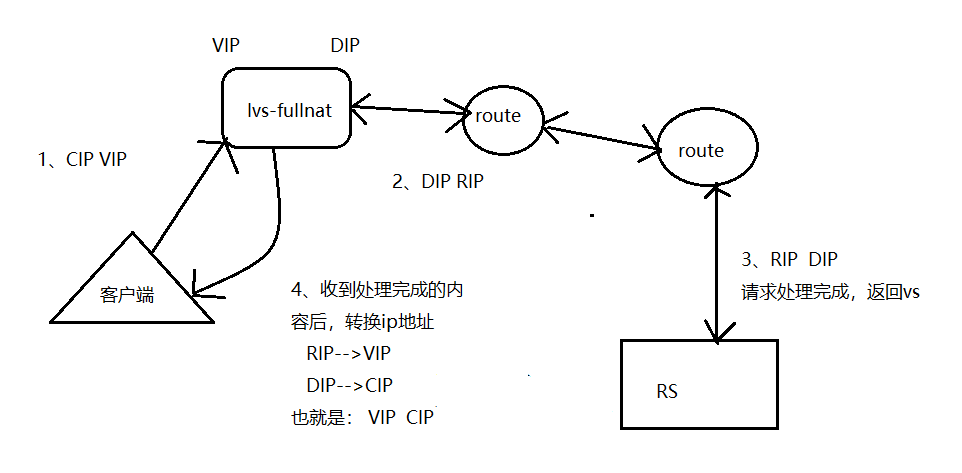

lvs-fullnat：

通过同时修改请求报文的源ip地址和目标IP地址进行转发，响应报文相反转换：

• CIP<-->DIP
• VIP<-->RIP

注意：
默认不支持fullnat功能，要手动编译内核，加补丁

• VIP是公网地址，RIP和DIP是私网地址，且通常不在同一网络。因此，RIP的网关一般不会指向DIP
• RS收到的请求报文源地址是DIP，所以，只能响应给DIP，但director还要将其发送给客户端
• 请求和响应报文都经过Director
• 支持端口映射

ipvs schedule：

根据其调度时，是否考虑RS当前的负载均衡状态，共有12种算法，可分为静态方法和动态方法

静态方法：

一般短连接更合适

• RR（roundrobin）： 轮询
• WRR（Weighted）： 加权轮询
• SH（Source hashing）: 实现session sticky，源IP和hash。将来自同一ip地址的请求发往第一次接入的RS，实现会话绑定
• DH（destination hash）： 目标地址哈希，对同一个目标ip的请求，始终转达到第一次接入的RS，典型使用场景是正向代理缓存中的负载均衡

动态方法：

一般长连接更合适，权重越大，结果值越小，优先是用小的

• LC（least connections）：最少连接数Overhead=activeconns*256+inactiveconns
• WLC（Weighted LC）： 加权最少连接,默认算法，Overhead=(activeconns*256+inactiveconns)/weight
• SED（shortest expection delay）： 调度延迟最小的，小者胜出
  Overhead=(activeconns+1)*256/weight
• NQ（Never Queue）： 改进的sed，开局先轮询一遍，挑选还是sed算法
• LBLC（Locality Based LC）: 动态的DH算法，基于本地代理主机的最少连接（用于cache,提高缓存命中率）
• LBLCR（LBLC with replication）： 带复制功能的LBLC，，把对一个资源的缓存复制到其他RS，可功效缓存
• FO（Weighted Fail Over）：遍历本地的RS记录表，找到还未过载的RS，根据权重进行调度，过载设置： IP_VS_DEST_F_OVERLOAD
• OVF（（Overflow-connection）：基于RS的活动链接数和权重的判断，请求到达时，先遍历本地RS记录表，找为过载的RS，根据RS权重最高发送，直到其 活动连接数 > 权重 ，就会把新请求发给下一个最高权重RS，条件如下：
  • 未过载（未设置IP_VS_DEST_F_OVERLOAD状态的RS）
  • RS主机的当前活动连接数 < 其权重
  • 权重值不能为0

解释：

• Overhead： 当前的指标，负载值
• activeconns： 活动连接数，一个活动连接资源消耗大约等于256个非活动
• inactiveconns： 非活动连接数
