Cat 8 网线标准规范是目前最高速的以太网电缆标准之一，主要用于高速数据传输，适用于10GBASE-T（10Gbps）以及更高速度的网络连接。以下是关于 Cat 8 网线的详细标准规范：在进行 Cat 8 网线预埋施工 时，需要遵循严格的布线设计、施工和安全规范，确保电缆的性能不受环境、机械损伤和干扰的影响。此外，施工完成后，还应进行充分的性能测试和检查，以确保满足高速网络传输的要求。

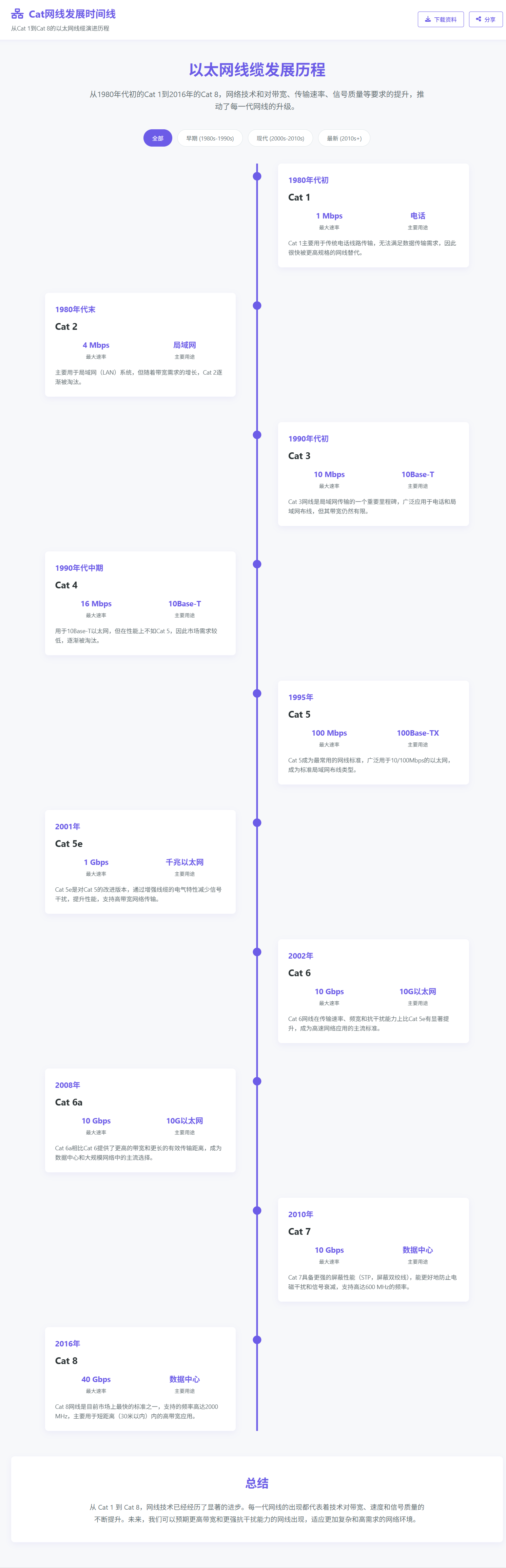

Cat 网线的发展时间线 主要围绕着不同类别的以太网线缆（Category cables）的发展进程。自从最初的 Cat 1 网线到现在的 Cat 8 网线，网络技术和对带宽、传输速率、信号质量等要求的提升，推动了每一代网线的升级。以下是 Cat 网线 发展的简要时间线：
1. Cat 1（1980年代初）
- 年份：1980年代初
- 速率：最高支持 1 Mbps
- 用途：用于电话通信，基本上不适用于计算机网络传输。
- 描述：Cat 1 主要用于传统电话线路传输，无法满足数据传输需求，因此很快被更高规格的网线替代。
2. Cat 2（1980年代末）
- 年份：1980年代末
- 速率：最高支持 4 Mbps
- 用途：主要用于局域网（LAN）系统，但随着带宽需求的增长，Cat 2 逐渐被淘汰。
3. Cat 3（1990年代初）
- 年份：1990年代初
- 速率：最高支持 10 Mbps
- 用途：适用于10Base-T以太网网络，广泛应用于电话和局域网布线。
- 描述：Cat 3网线是局域网传输的一个重要里程碑，但其带宽仍然有限，随着更高带宽需求的出现，逐步被Cat 5替代。
4. Cat 4（1990年代中期）
- 年份：1990年代中期
- 速率：最高支持 16 Mbps
- 用途：用于10Base-T以太网，但在性能上不如Cat 5，因此市场需求较低，逐渐被淘汰。
5. Cat 5（1995年）
- 年份：1995年
- 速率：最高支持 100 Mbps
- 用途：广泛用于10/100Mbps的以太网，成为标准局域网布线类型，支持100Base-TX以太网传输。
- 描述：Cat 5成为最常用的网线标准，但随着技术进步和更高带宽需求的到来，Cat 5开始被更先进的Cat 5e和Cat 6替代。
6. Cat 5e（2001年）
- 年份：2001年
- 速率：最高支持 1 Gbps（千兆以太网）
- 用途：支持高带宽网络传输，主要用于千兆以太网（Gigabit Ethernet）。
- 描述：Cat 5e是对Cat 5的改进版本，通过增强线缆的电气特性减少信号干扰，提升性能。
7. Cat 6（2002年）
- 年份：2002年
- 速率：最高支持 10 Gbps（短距离），1 Gbps（长距离）
- 用途：适用于10G以太网、千兆以太网及更高带宽需求。
- 描述：Cat 6网线在传输速率、频宽和抗干扰能力上比Cat 5e有显著提升，成为高速网络应用的主流标准。
8. Cat 6a（2008年）
- 年份：2008年
- 速率：最高支持 10 Gbps（100米）
- 用途：广泛应用于10G以太网环境，解决了Cat 6在更长距离上的性能问题。
- 描述：Cat 6a相比Cat 6提供了更高的带宽和更长的有效传输距离，成为数据中心和大规模网络中的主流选择。
9. Cat 7（2010年）
- 年份：2010年
- 速率：最高支持 10 Gbps（100米）
- 用途：主要用于数据中心、服务器间的高速连接，支持高达600 MHz的频率。
- 描述：Cat 7具备更强的屏蔽性能（STP，屏蔽双绞线），能更好地防止电磁干扰和信号衰减。
10. Cat 8（2016年）
- 年份：2016年
- 速率：最高支持 25 Gbps 到 40 Gbps（最多30米）
- 用途：适用于数据中心、企业级服务器连接、网络交换机之间的超高速连接。
- 描述：Cat 8网线是目前市场上最快的标准之一，支持的频率高达2000 MHz，主要用于短距离（30米以内）内的高带宽应用。
11. 未来发展：Cat 8+及Beyond
- 预测发展：随着网络带宽需求的不断增长，未来可能会有更高标准的网线诞生（例如Cat 8+），它们将提供更高的传输速率和更长的传输距离，满足5G、AI、大数据等领域对网络的需求。
总结
从 Cat 1 到 Cat 8，网线技术已经经历了显著的进步。每一代网线的出现都代表着技术对带宽、速度和信号质量的不断提升。未来，我们可以预期更高带宽和更强抗干扰能力的网线出现，适应更加复杂和高需求的网络环境。
Cat 8+网线及其接地的重要性、标准与规范
随着网络技术和带宽需求的飞速发展，Cat 8+ 网线作为未来网络传输的重要组成部分，逐渐引起了广泛关注。为了确保更高的传输速率、稳定性以及抗干扰能力，接地在Cat 8+的应用中扮演着至关重要的角色。
1. Cat 8+网线的特点与发展
- 传输速率：Cat 8+预计将支持更高的速率，例如高达50 Gbps或更高。
- 应用领域：主要面向数据中心、高性能计算、大数据、5G等对网络带宽和稳定性有高要求的领域。
- 频率范围：其支持的频率范围可能会超过2000 MHz，适应未来技术需求。
2. 接地的重要性
在高速网络连接中，电磁干扰（EMI）和信号衰减是严重的问题。为了减少这些影响，良好的接地至关重要：
- 减少干扰：接地可以有效地将电磁干扰引导到地面，防止干扰信号影响网络性能。
- 保护设备：良好的接地还可以防止过电压或静电对网络设备的损害，确保设备和数据的安全性。
3. 标准与规范
- TIA/EIA-568标准：作为以太网线缆布线的国际标准，TIA/EIA-568规定了网线的质量、布线规范及接地要求。Cat 8及未来的Cat 8+网线在这些标准的基础上，进一步强调了对抗干扰和接地的要求。
- IEC 61000标准：该标准涵盖了电磁兼容性（EMC），规定了电气设备如何通过接地防止电磁干扰，并确保信号的清晰传输。
4. Cat 8+的未来
随着网络技术的不断演进，Cat 8+网线在未来几年将成为企业和数据中心的主要选择。为了支持更高的传输速率，接地技术和抗干扰技术将成为标准化和规范化的重要组成部分。
总结
Cat 8+网线的高速、稳定传输需要通过严格的接地和抗干扰措施来保证，接地不仅提升了网线的传输质量，也保障了网络设备的安全性。在标准和规范的指导下，未来的网络连接将变得更加高效与可靠。
Cat 8 网线标准规范是目前最高速的以太网电缆标准之一，主要用于高速数据传输，适用于10GBASE-T（10Gbps）以及更高速度的网络连接。以下是关于 Cat 8 网线的详细标准规范：
1. 传输速率与带宽
- 最大带宽：2000 MHz
- 最大传输速率：40 Gbps（在短距离内，约为30米以内）
- 应用场景：主要用于数据中心和服务器之间的高速连接，适合短距离高性能网络传输。
2. 距离限制
- 最大传输距离：在40Gbps速率下，最大有效距离为 30米。
- 10Gbps速率下：最大有效距离为 100米（类似于 Cat 6A）。
3. 结构与设计
- 对绞线对数：8条铜导线（4对）。
- 线缆设计：采用更高质量的屏蔽材料，通常是 屏蔽双绞线 (STP)，每对电缆内部都有铝箔屏蔽层或铜网屏蔽层，以减少电磁干扰（EMI）和串扰（crosstalk）。
- 外部屏蔽：Cat 8 网线的外部通常有额外的铝箔或编织屏蔽层，用于进一步抑制外部噪声和干扰。
4. 电气特性
- 最大功率损耗：Cat 8 网线的插入损耗和返回损耗要低于 Cat 7 和 Cat 6A 网线，以保证高频信号的传输质量。
- 工作温度范围：Cat 8 电缆通常设计用于-20°C到+75°C的环境。
5. 适用场景
- 数据中心：Cat 8 网线广泛应用于数据中心中，支持高密度的服务器连接和快速的数据交换。
- 服务器到交换机连接：适用于要求低延迟和高吞吐量的环境。
- 高性能计算 (HPC)：需要大带宽和低延迟的应用场景。
- 50/100Gbps网络支持：在未来的网络升级中，Cat 8 也被视为一种解决方案，支持更高速率的网络通信。
6. 兼容性
- 向下兼容：Cat 8 网线可以与更低规格的设备兼容（例如 Cat 6、Cat 6A），但是传输速度将会降低，最大速度限制将取决于接收设备的标准。
7. Connector 类型
- RJ45 连接器：尽管 Cat 8 线缆的性能远高于 Cat 5 和 Cat 6，但是 Cat 8 仍然使用标准的 RJ45 连接器，并且它与高端交换机、服务器和路由器兼容。
8. 标准与认证
- TIA-568-C.2-1：这是 Cat 8 网线的标准规范，发布于 2016年。
- ISO/IEC 11801：作为国际标准，Cat 8 网线符合该标准中的高频传输要求。
9. 价格与市场
- 价格：由于其高性能和屏蔽设计，Cat 8 网线的价格通常比 Cat 6A 和 Cat 7 网线高。
- 应用广泛：随着数据传输需求的增长，越来越多的企业和数据中心开始采用 Cat 8 电缆。
总结表格：Cat 8 网线标准
| 参数 | Cat 8 网线 |
|---|---|
| 最大带宽 | 2000 MHz |
| 最大传输速率 | 40 Gbps（30米以内） |
| 最大传输距离 | 30 米 (40 Gbps) |
| 屏蔽类型 | 屏蔽双绞线（STP） |
| 线缆对数 | 4对（8条导线） |
| 工作温度范围 | -20°C 到 +75°C |
| 连接器类型 | RJ45 |
| 适用场景 | 数据中心、高性能计算、服务器连接 |
| 向下兼容性 | Cat 6、Cat 6A |
| 标准 | TIA-568-C.2-1, ISO/IEC 11801 |
Cat 8 网线的预埋施工标准和规范通常涉及到电缆安装时的物理布线、铺设、屏蔽、连接器选择等方面。为了确保 Cat 8 网线 在实际应用中能达到其设计的高性能要求，安装过程必须遵循一些严格的规范。以下是 Cat 8 网线预埋施工的一些标准和注意事项：
1. 布线设计与规划
- 设计时长距离：虽然 Cat 8 网线支持最高 40Gbps 的速率，但其有效传输距离受限于 30米（40Gbps速率下）。因此，布线时需合理规划线缆的路径，避免超过最大有效传输距离。
- 避免过度弯曲：安装时要确保线缆不会过度弯曲，避免影响信号传输质量。Cat 8 网线的弯曲半径通常要求 不小于 4 倍电缆外径。
- 保持线缆的张力：安装过程中，确保线缆没有拉得过紧，保持适当张力，避免压缩、损伤导线或屏蔽。
2. 预埋施工规范
- 管道选择：对于预埋施工，建议将 Cat 8 网线布设在 金属或PVC管道中，以防止机械损伤、电磁干扰（EMI）和环境因素的影响。对于更高的安全性，优先选择带有额外屏蔽的管道。
- 防水防潮：若网线需预埋在潮湿环境或地下，应该使用 防水型 或 防潮型 的 Cat 8 电缆，确保其不受水分或湿气的影响。
- 屏蔽保护：Cat 8 网线要求强屏蔽性能，建议在施工时使用屏蔽材料来保护电缆，尤其是在噪声较大的环境（如电气设备附近）中。
- 线缆的标记和分辨：为了便于后期维护和检查，施工过程中需清楚标记每根线缆，确保未来能够迅速定位问题。
3. 线缆铺设要求
- 避免与电源线平行布设：Cat 8 网线应避免与高电流电源线平行布设，尤其是在 50 Hz 至 60 Hz 的频率范围，以减少电磁干扰（EMI）。如果需要交叉，应该尽量确保 90度角交叉。
- 避免热源：网线在预埋时需要远离热源或过高的温度环境，如供热管道、加热器等。过高的温度会影响电缆的性能和寿命。
- 穿管施工：使用管道布线时，应避免急转弯和过度摩擦，确保电缆的屏蔽层不会受到损伤。
4. 连接与接头
- 连接器选择：Cat 8 网线使用标准的 RJ45 连接器，但需要确保连接器与电缆匹配且质量符合 Cat 8 规格。连接器的频率响应和插入损耗需要符合 Cat 8 的要求。
- 接头保护：所有接头部分需要适当的保护，避免水气、灰尘或其他外部物质的侵入。建议使用专用的接头保护盒或防护管。
- 线缆的固定：布线时，电缆应固定在墙体、地板或天花板上，使用适当的线缆夹具或托架来保持固定，避免电缆松弛或挂掉。
5. 环境保护
- 环境温湿度：对于预埋施工，Cat 8 网线应符合环境温湿度范围的要求。常见的温度范围为 -20°C 至 +75°C，同时要注意湿度控制，避免环境潮湿。
- 抗干扰要求：为了保证信号质量，网线应尽量远离电磁干扰源，并采取有效的电磁屏蔽措施。
6. 常见施工问题与解决
- 线缆损坏：由于施工过程中可能出现线缆损坏，需要定期检查，避免任何外力对电缆造成损伤，特别是在穿墙或穿管的地方。
- 延迟与衰减：在布线时避免过长的电缆段，减少信号延迟和衰减。
- 测试与验收：施工完成后，必须对布设的 Cat 8 网线进行性能测试，检查其是否满足标准要求，如 传输速率、带宽、信号衰减、回波损耗等。
7. 标准与规范
- TIA/EIA-568-C.2-1：这一标准定义了 Cat 8 网线的性能要求，包括传输速率、频率和其他性能参数。
- ISO/IEC 11801：国际标准，规定了高频传输、抗干扰及电气特性要求，适用于 Cat 8 网线的安装和布线。
8. 总结表格：Cat 8 网线预埋施工规范
| 规范内容 | 要求 |
|---|---|
| 最大传输距离 | 30米（40Gbps速率下） |
| 屏蔽类型 | 屏蔽双绞线（STP），加强屏蔽 |
| 弯曲半径 | 不小于电缆外径的4倍 |
| 工作温度范围 | -20°C 到 +75°C |
| 管道布设要求 | 使用金属或PVC管道，避免与电源线平行布设 |
| 连接器类型 | 标准RJ45连接器，符合Cat 8性能要求 |
| 线缆固定要求 | 使用合适的线缆夹具或托架固定，避免松弛和挂掉 |
| 防水防潮要求 | 使用防水防潮电缆（如环境潮湿） |
| 抗干扰要求 | 远离电磁干扰源，采用有效屏蔽保护 |
| 验收与测试 | 传输速率、带宽、回波损耗等性能测试 |
总结
在进行 Cat 8 网线预埋施工 时，需要遵循严格的布线设计、施工和安全规范，确保电缆的性能不受环境、机械损伤和干扰的影响。此外，施工完成后，还应进行充分的性能测试和检查，以确保满足高速网络传输的要求。
