计算机要素--第一章 布尔逻辑（笔记，待更新...）

第一章一些笔记，附上csdn大佬的参考笔记：
https://blog.csdn.net/qq_41634283/article/details/103991353

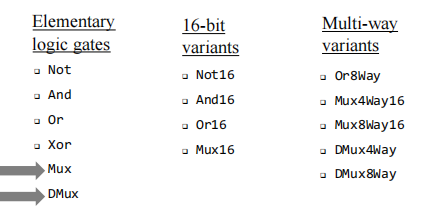

有下面这些十五个门：

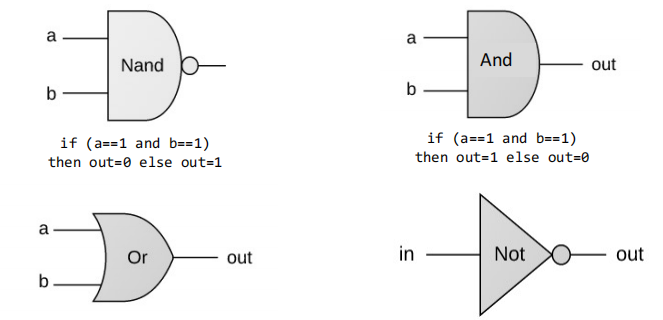

基本门：

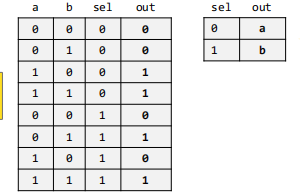

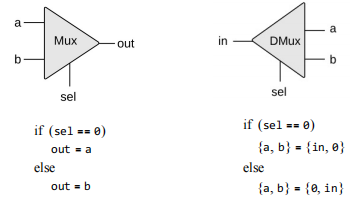

Mux的真值表

DMux的真值表

复合门（？）：

---

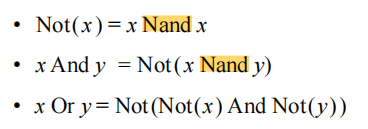

与Nand门的关系：

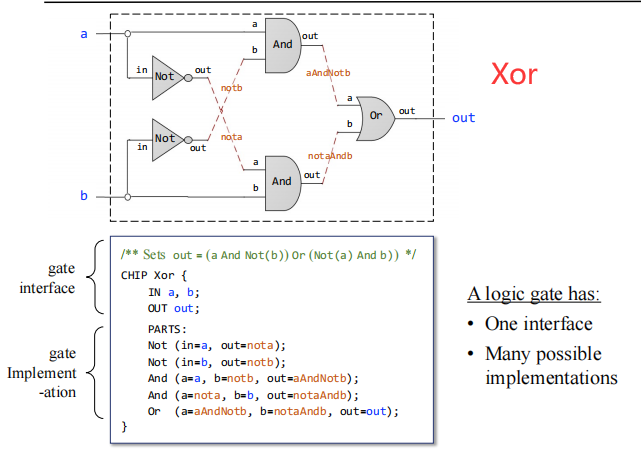

Xor门的内部构造和实现方式：

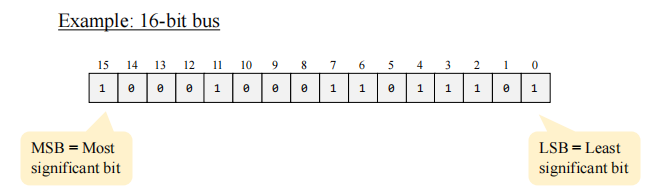

十六位就是诸如这样的一辆bus，从右到左输出（？）：

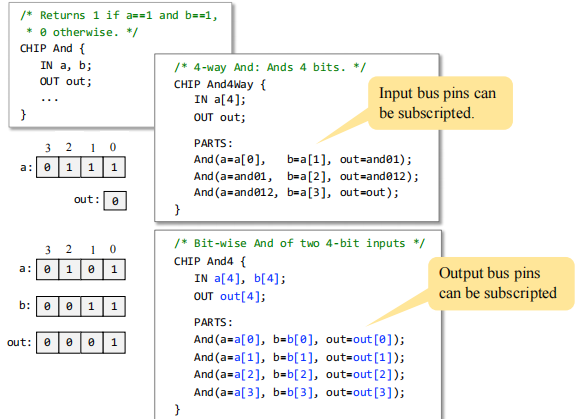

And（与门）、And4（4位按位与门）、And4Way（4位全与门）：

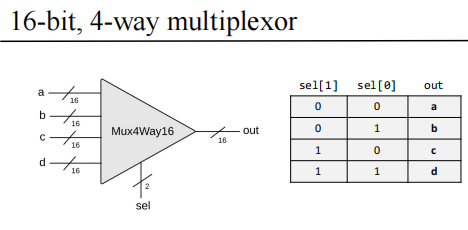

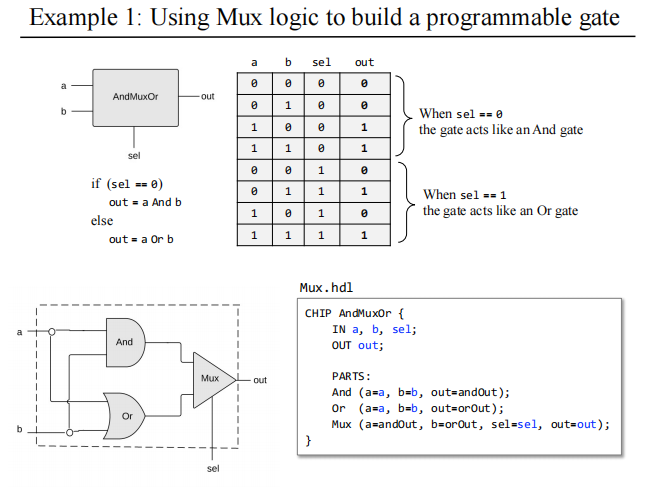

用Mux门构建一个新的门：

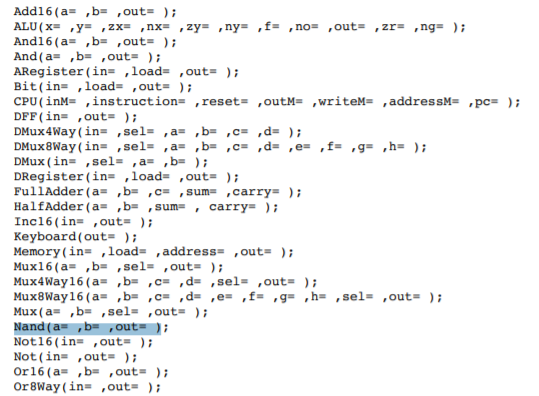

最后附上API：

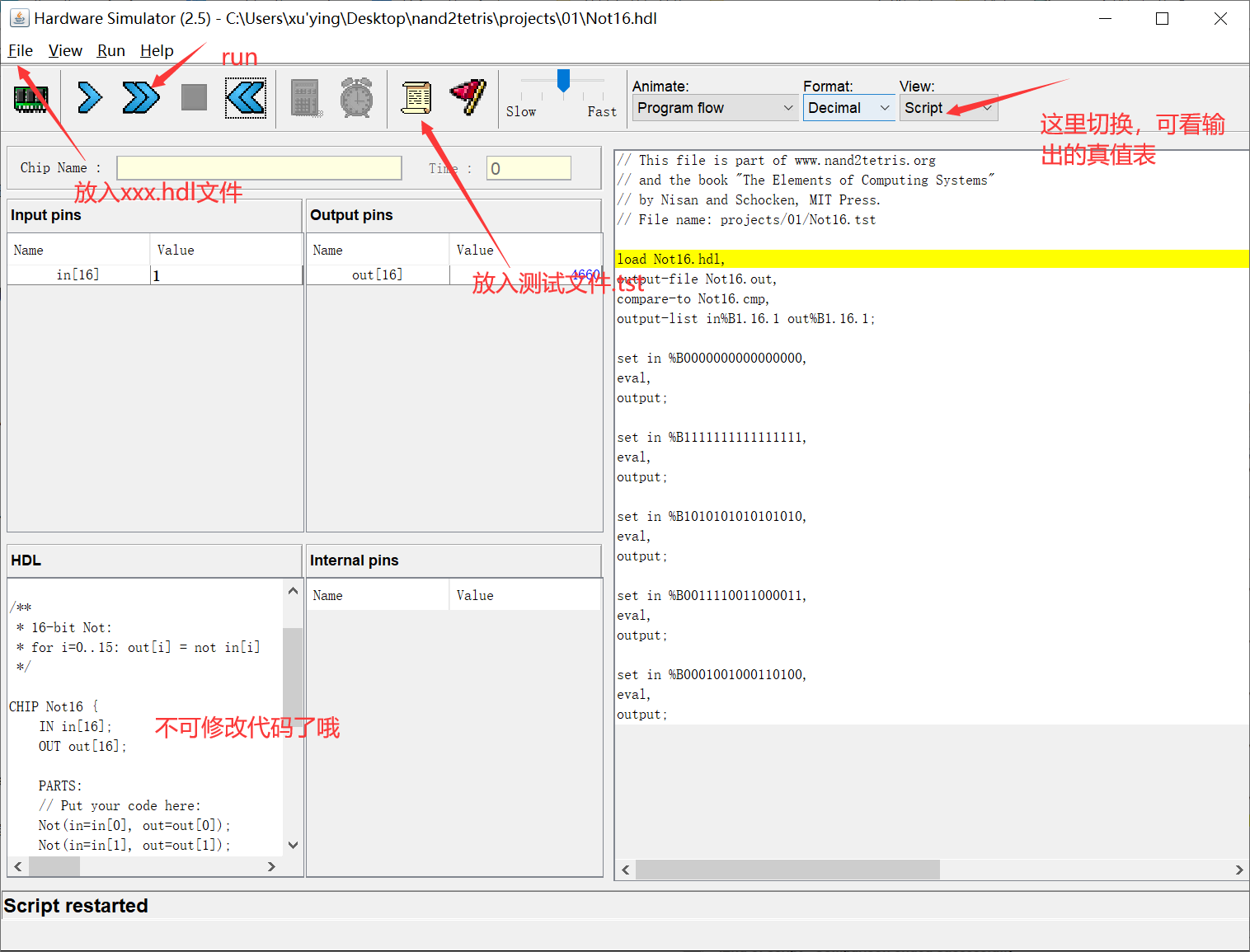

介绍下硬件模拟器（HardwareSimulator）的简单使用吧：

笔者用Nand实现的的Not门和And门，And16代码如下：
Not:

/**
 * Not gate:
 * out = not in
 */

CHIP Not {
    IN in;
    OUT out;

    PARTS:
    // Put your code here:

    Nand(a=in, b=in, out=out);
}

And:

/**
 * And gate:
 * out = 1 if (a == 1 and b == 1)
 *       0 otherwise
 */

CHIP And {
    IN a, b;
    OUT out;

    PARTS:
    // Put your code here:
    Nand(a=a, b=b, out=ab);
    Not(in=ab, out=out);
}
