第二次团队作业

一、作业基本信息

这个作业属于哪个课程 https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering
这个作业要求在哪里 https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering/homework/14580
这个作业的目标 在第一次作业需求分析的基础上，完成 LifeFlow 项目的原型设计与概要设计
团队名称 我真没招了
小组成员与学号 052303140陈琨辉 102301614肖铭昊 102301619梅宇杰 102301616 王汉森 102301615吴同堃

二、原型设计

https://modao.cc/proto/MMfjqv9t5kfepAINkOgxr/sharing?view_mode=device #LifeFlow-分享
快速预览链接：
https://sureyoung86-byte.github.io/LifeFlow0/

原型整体包含以下主要模块：

模块 功能简介
登录 / 注册页 模拟用户身份切换与本地存储登录状态
会话页 作为“多机器人入口”，支持上传文件、粘贴文本、生成摘要
任务计划页 展示任务卡片，支持新增、编辑、导入、导出、DOD 勾选
专注模式页 番茄钟倒计时，任务联动与专注完成统计
ESP32 配置区 预留设备联动接口，模拟 LED 控制

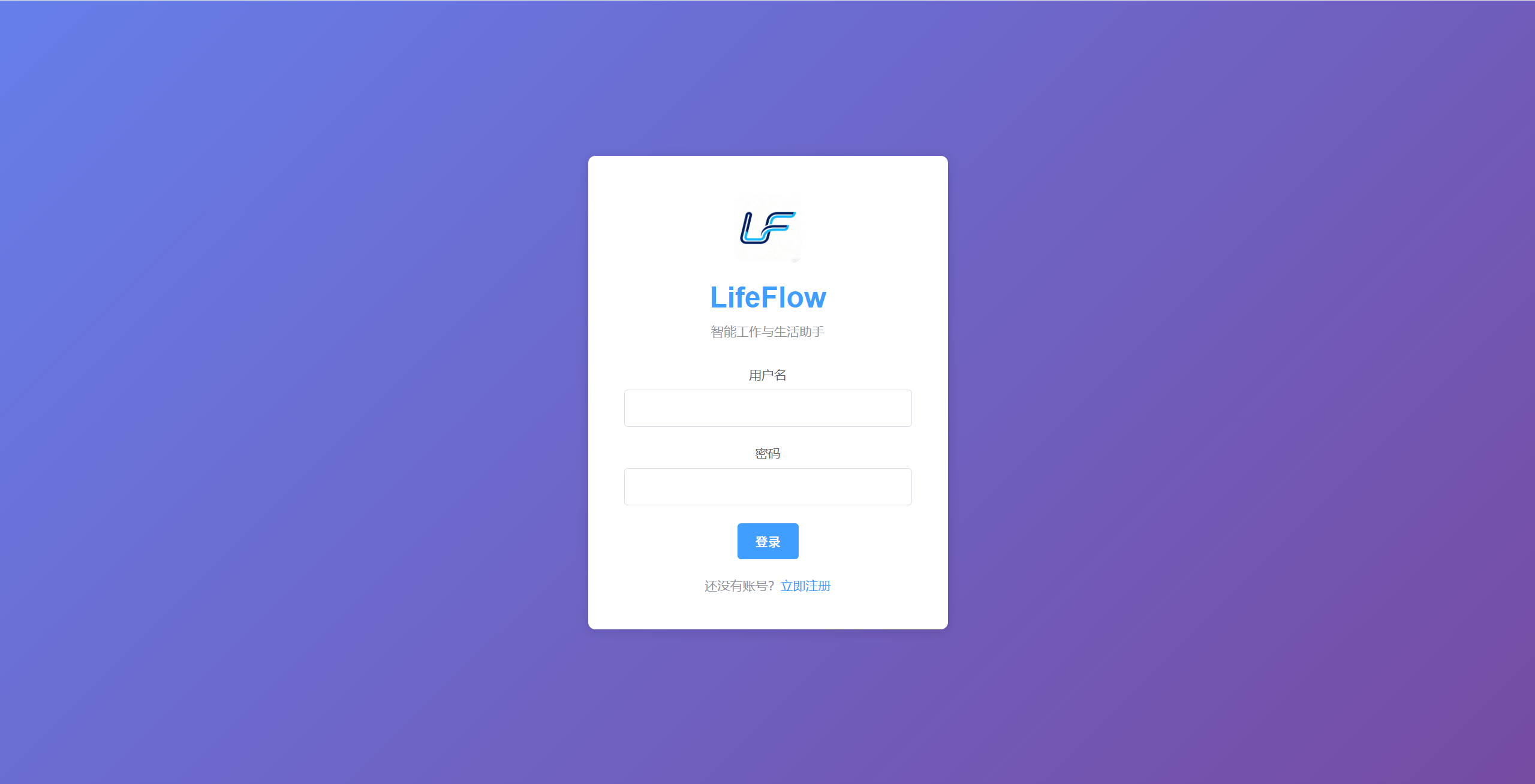

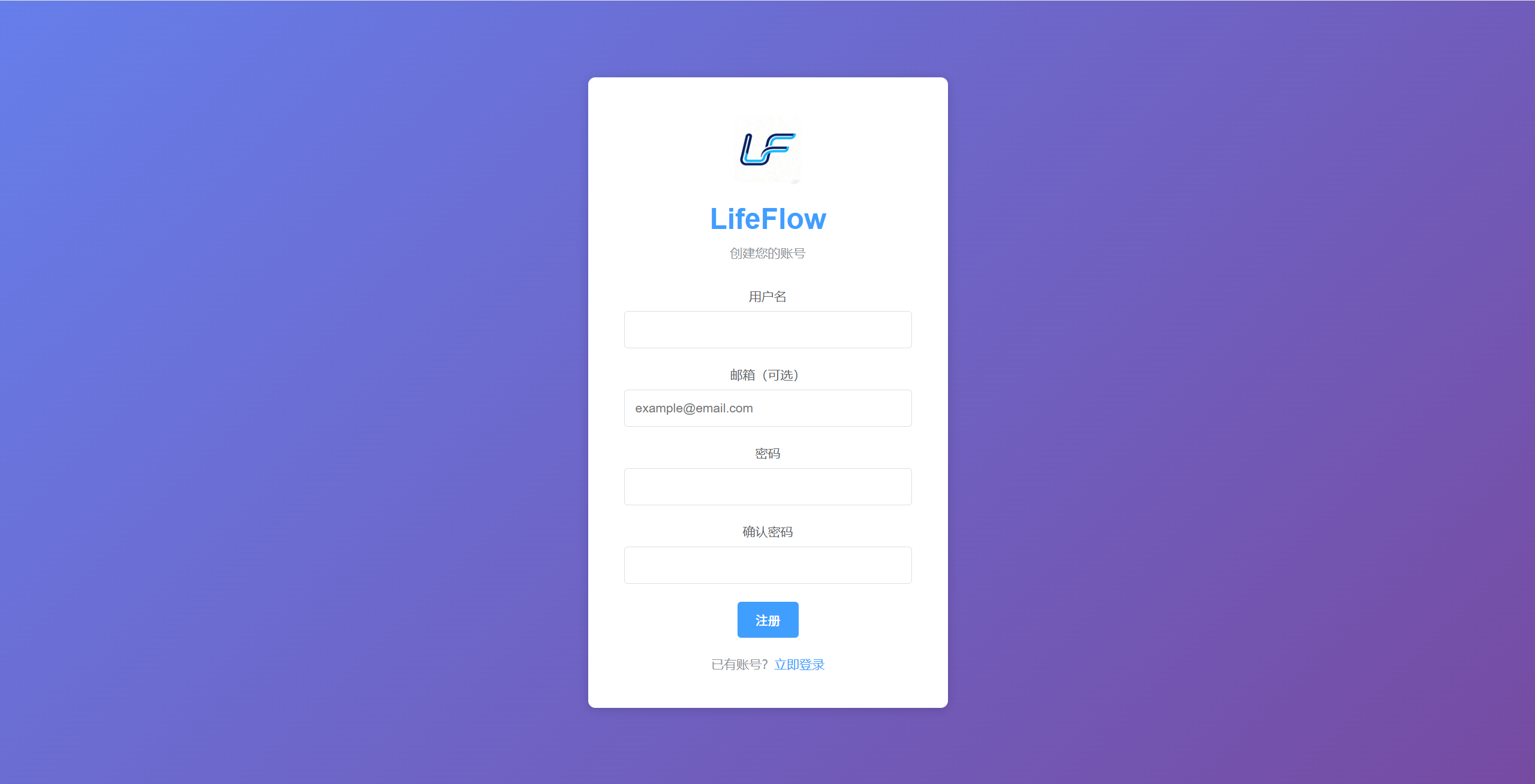

2.2 登录 / 注册页

  • 提供登录与注册 Tab 切换；
  • 模拟用户系统（localStorage 缓存），支持“记住我”选项；
  • 登录成功后进入主工作区，右上角显示用户名。

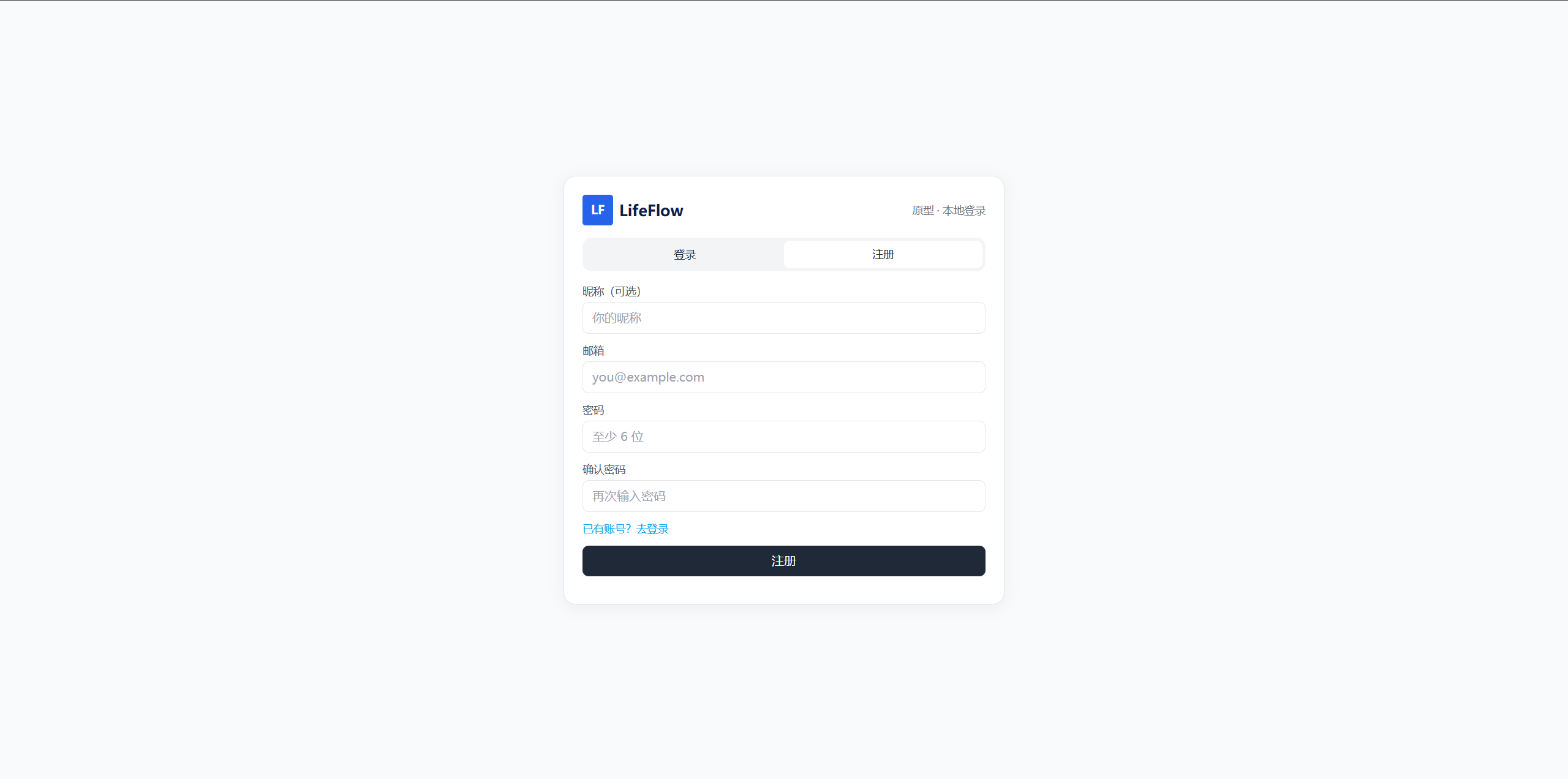

微信图片_20251120215110_527_129

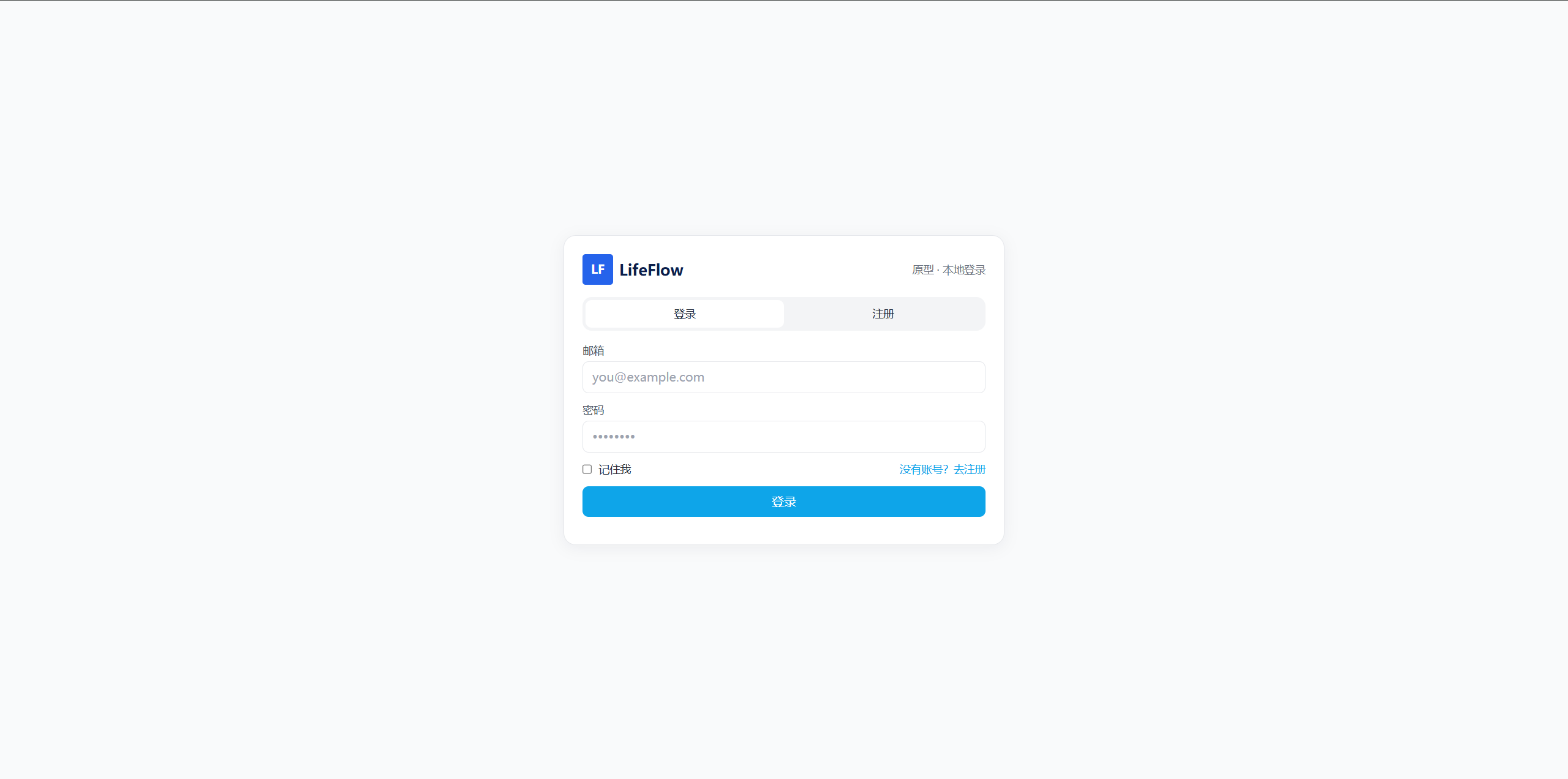

微信图片_20251120215114_528_129

2.3 会话页面（信息提要）

  • 左侧侧边栏显示功能菜单与历史会话；
  • 主区包含输入区与消息气泡区，模拟人机对话；
  • 上传功能支持多文件进度显示；
  • 顶部可切换不同机器人（信息提要 / 任务化 / 分析）；

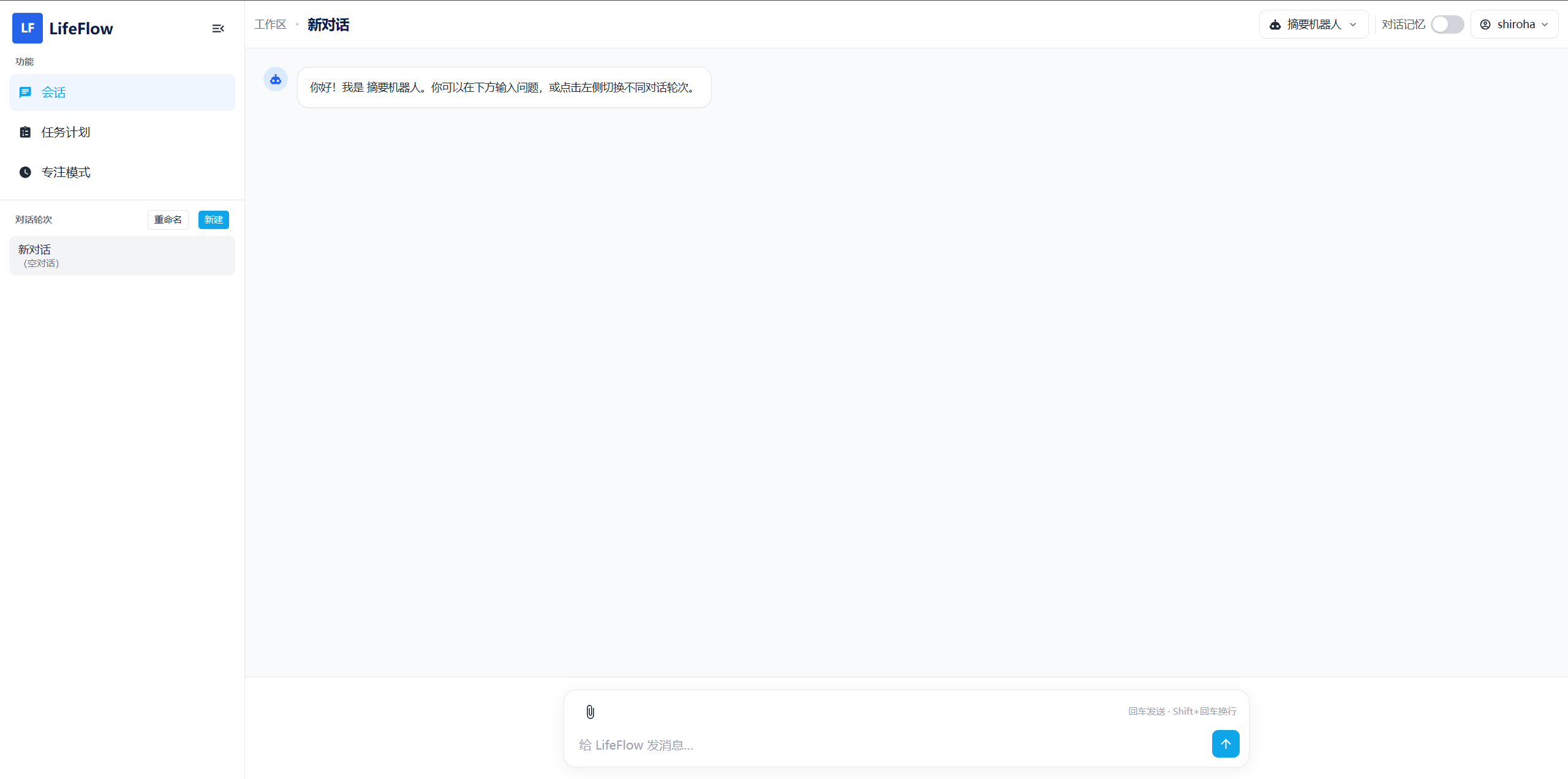

微信图片_20251120215136_529_129

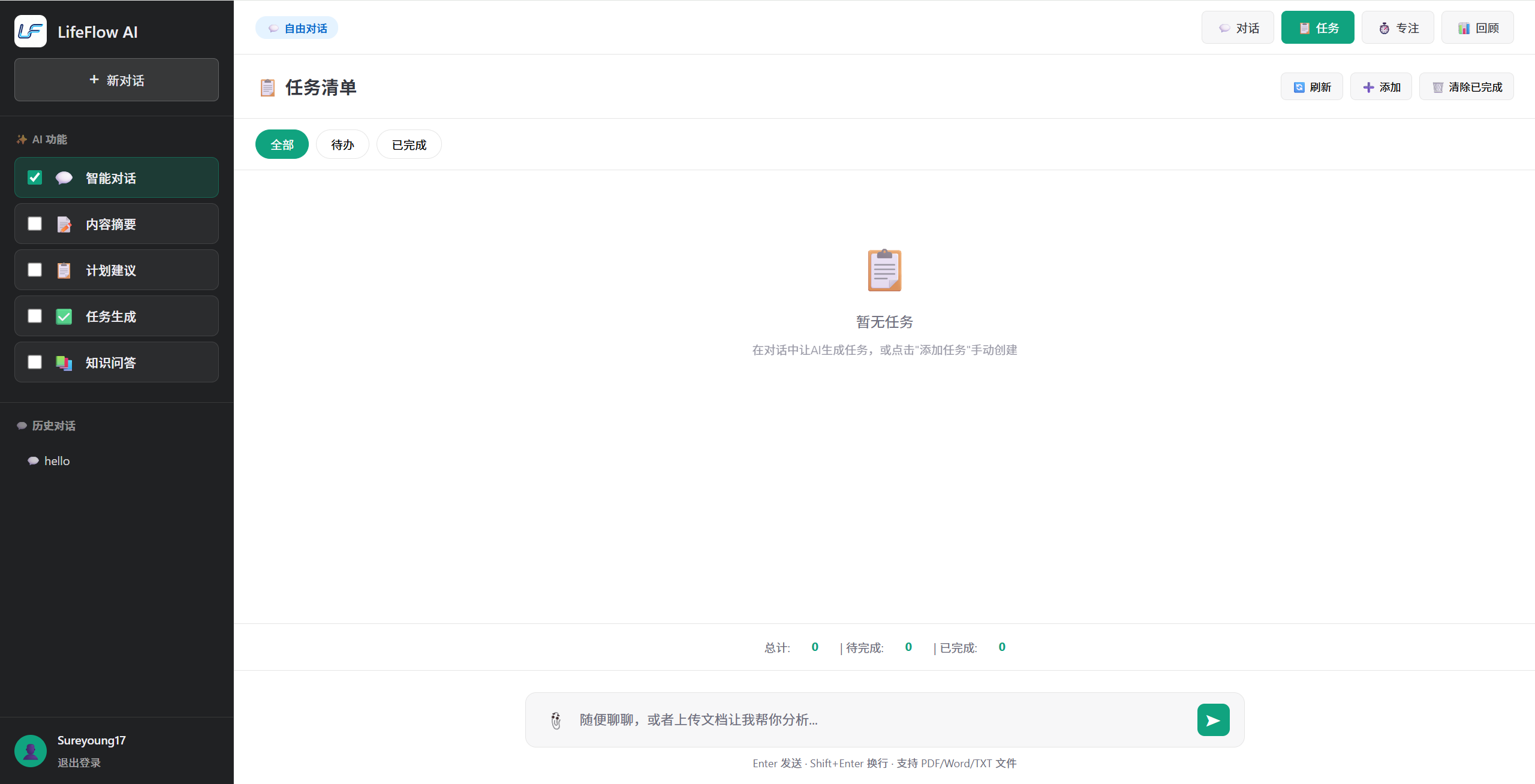

2.4 任务计划页面（任务化生成）

  • 从会话提要导入要点自动生成任务；
  • 每个任务含子任务、优先级、DOD 状态；
  • 支持任务导入 / 导出 / 编辑 / 删除。

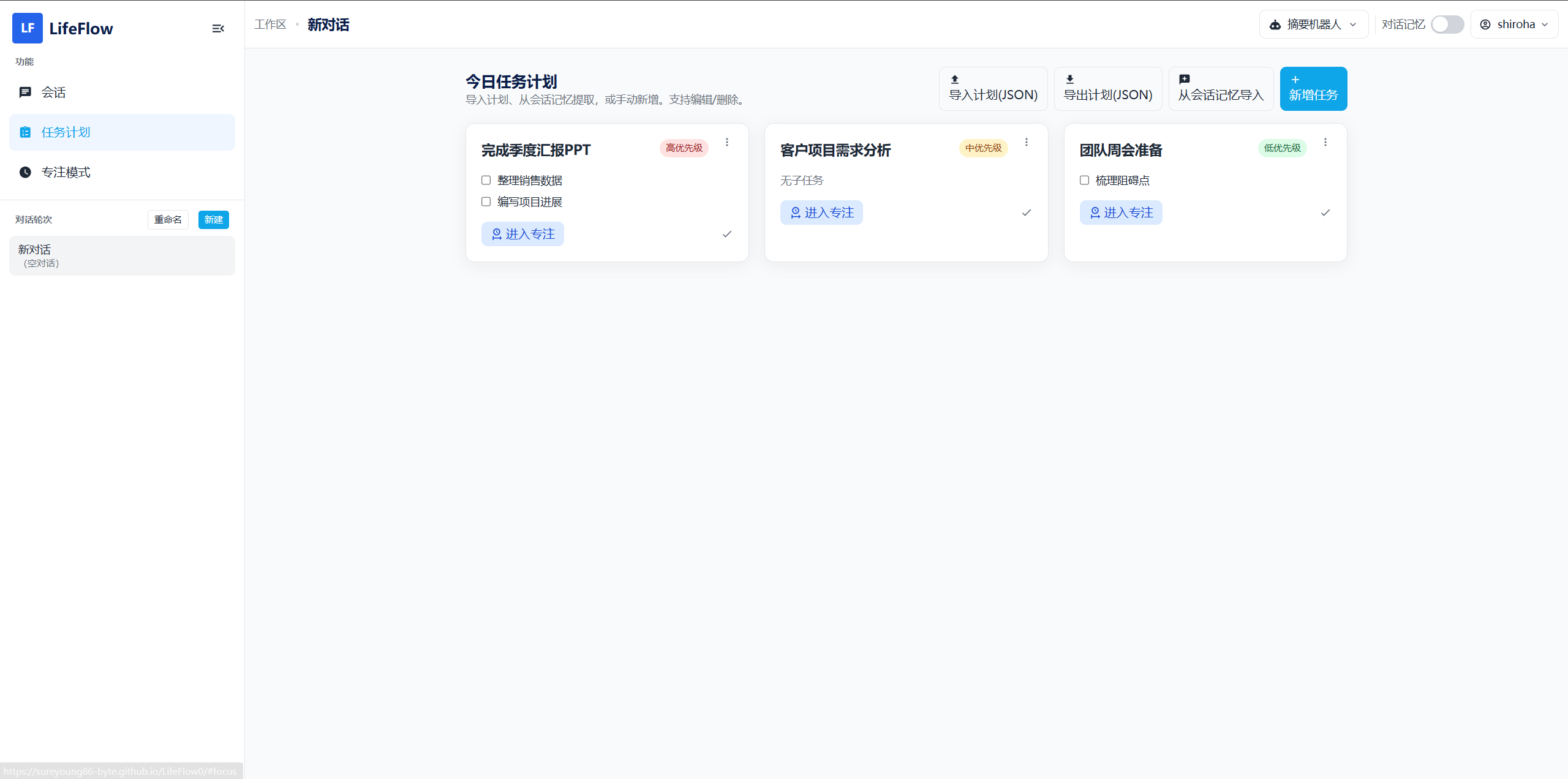

微信图片_20251120215140_530_129

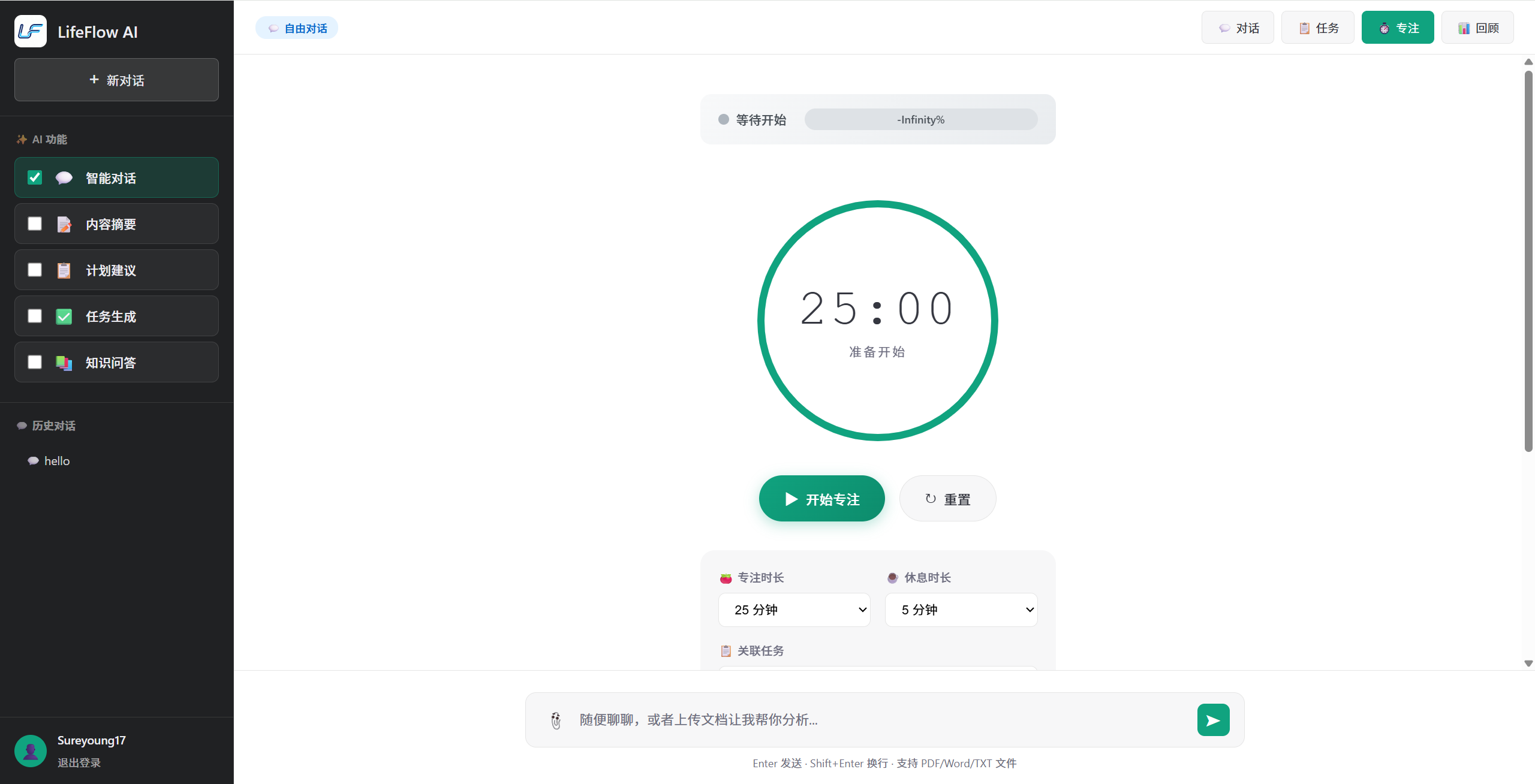

2.5 专注模式页面（番茄钟）

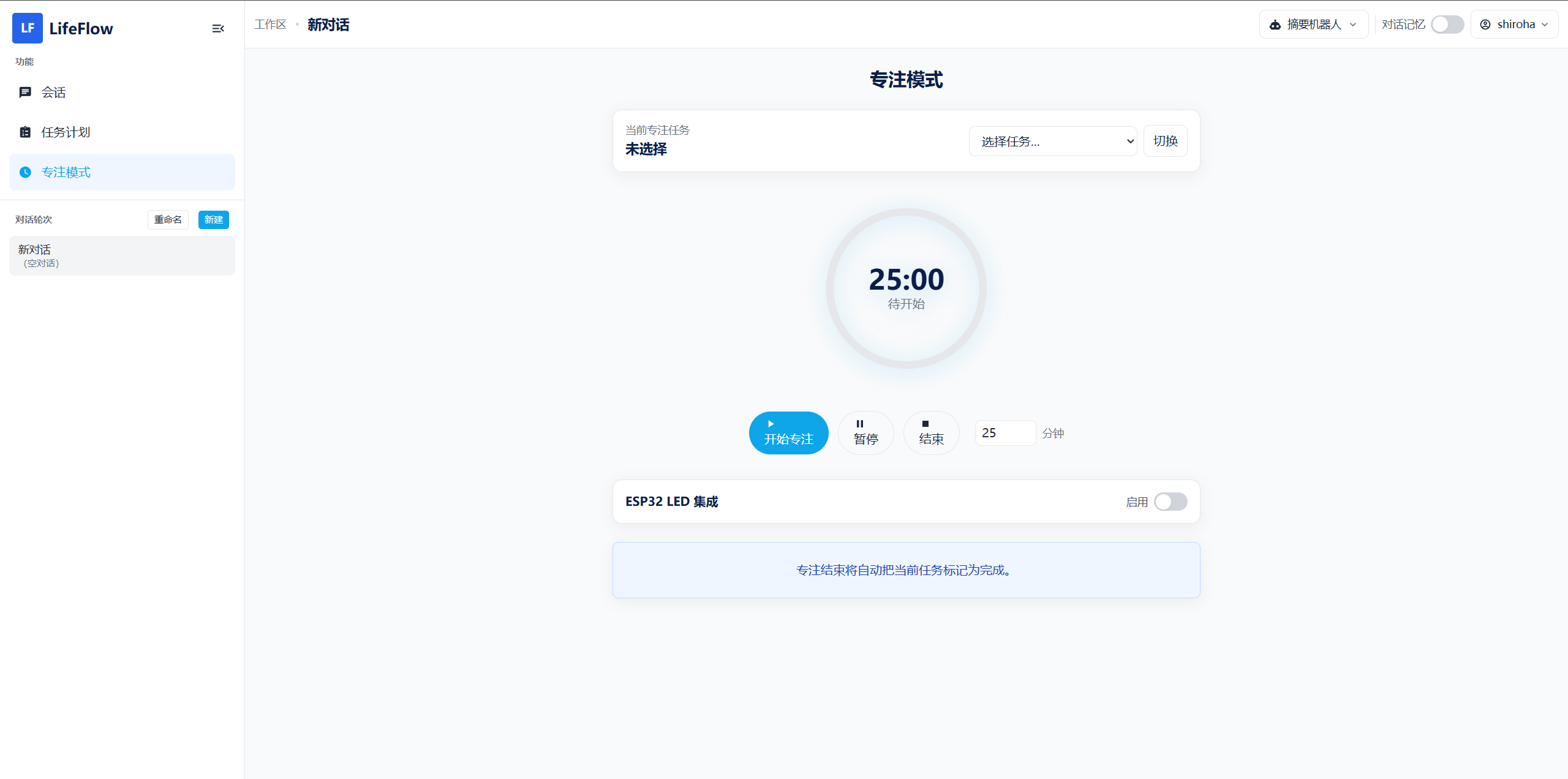

微信图片_20251120215144_531_129

三、概要设计

3.1 系统整体架构概述

本项目采用「前端 SPA + 后端 REST API + 外部 LLM Provider + 可选硬件设备」的整体架构。前端使用 Vue3 实现会话、任务、专注和复盘等页面；后端使用 FastAPI/Node 提供总结生成、任务化、专注会话和设备同步等接口；数据库用于持久化会话、文档、任务和专注记录；ESP32 设备用于显示专注进度。

3.2 UML 设计

3.2.1 用例图

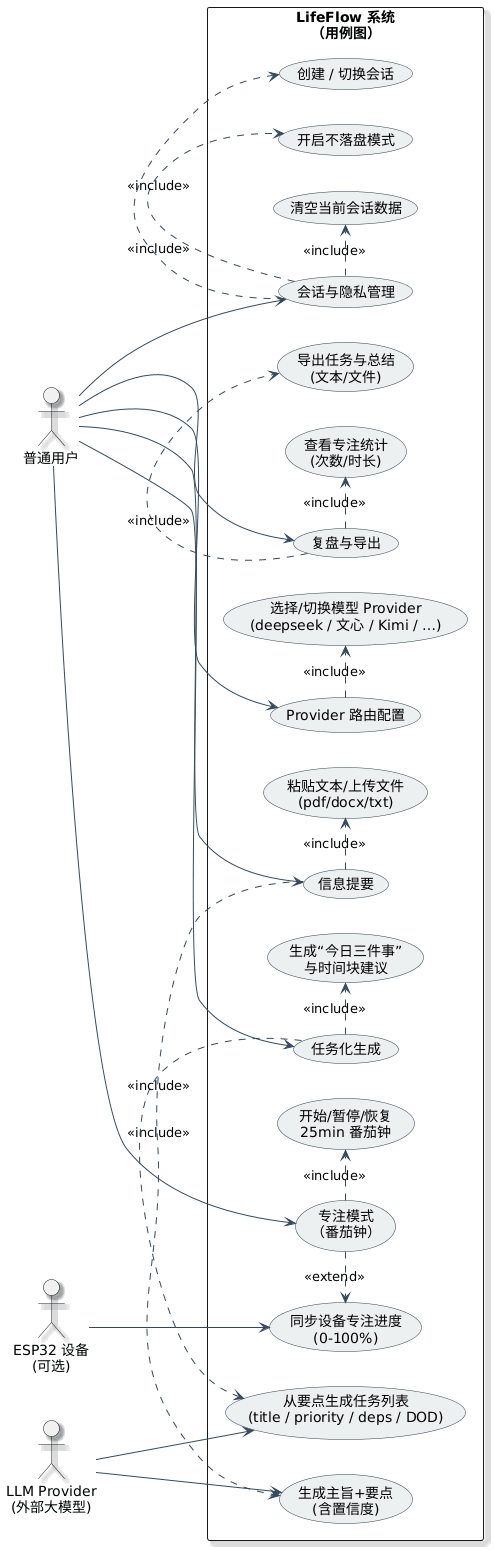

用例图

  • 主要参与者：普通用户、ESP32 设备、LLM Provider；
  • 主要用例：信息提要、任务化生成、专注模式、会话与隐私管理、复盘与导出、Provider 配置等。

3.2.2 活动图（业务流程）

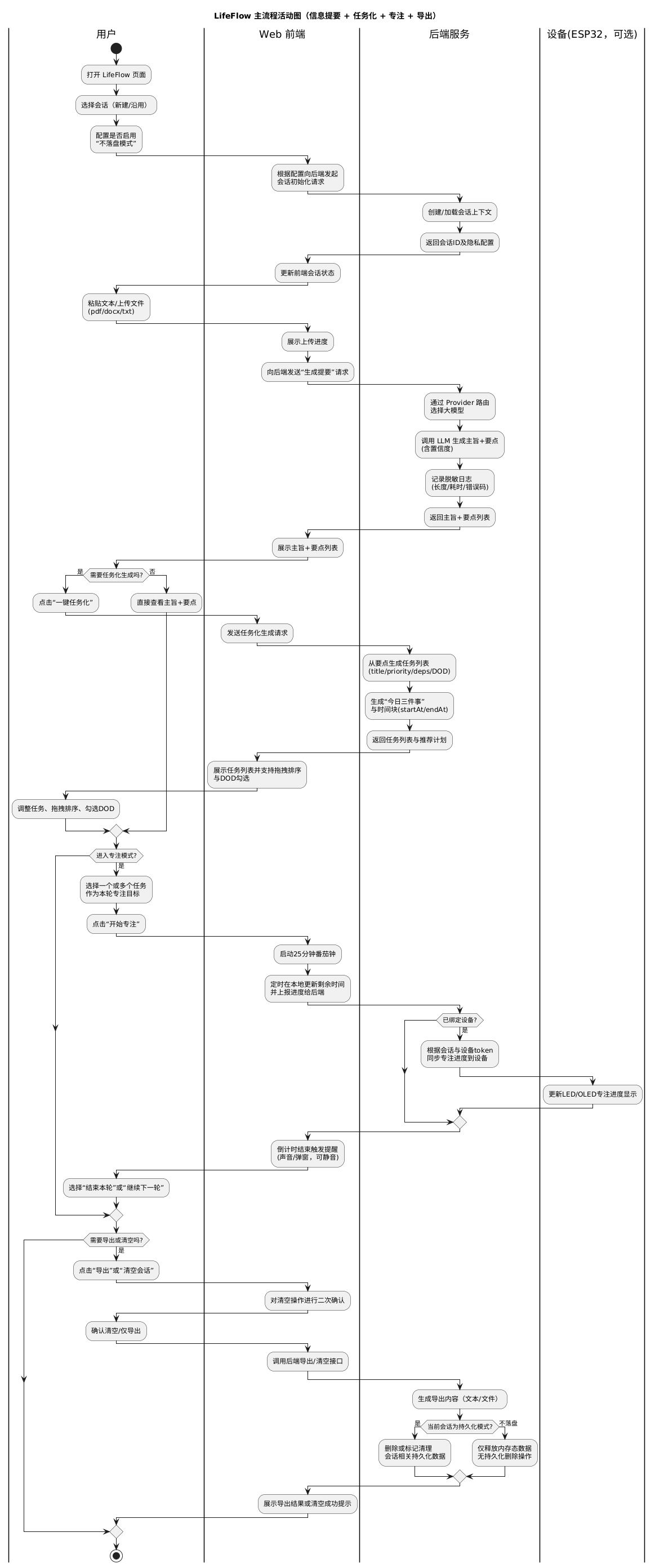

活动图

活动图从「选择会话 → 上传文本/文件 → 生成提要 → 一键任务化 → 进入专注 → 导出/清空」的主流程描述了用户在 LifeFlow 中的一次完整使用过程。

3.2.3 类图（系统结构）

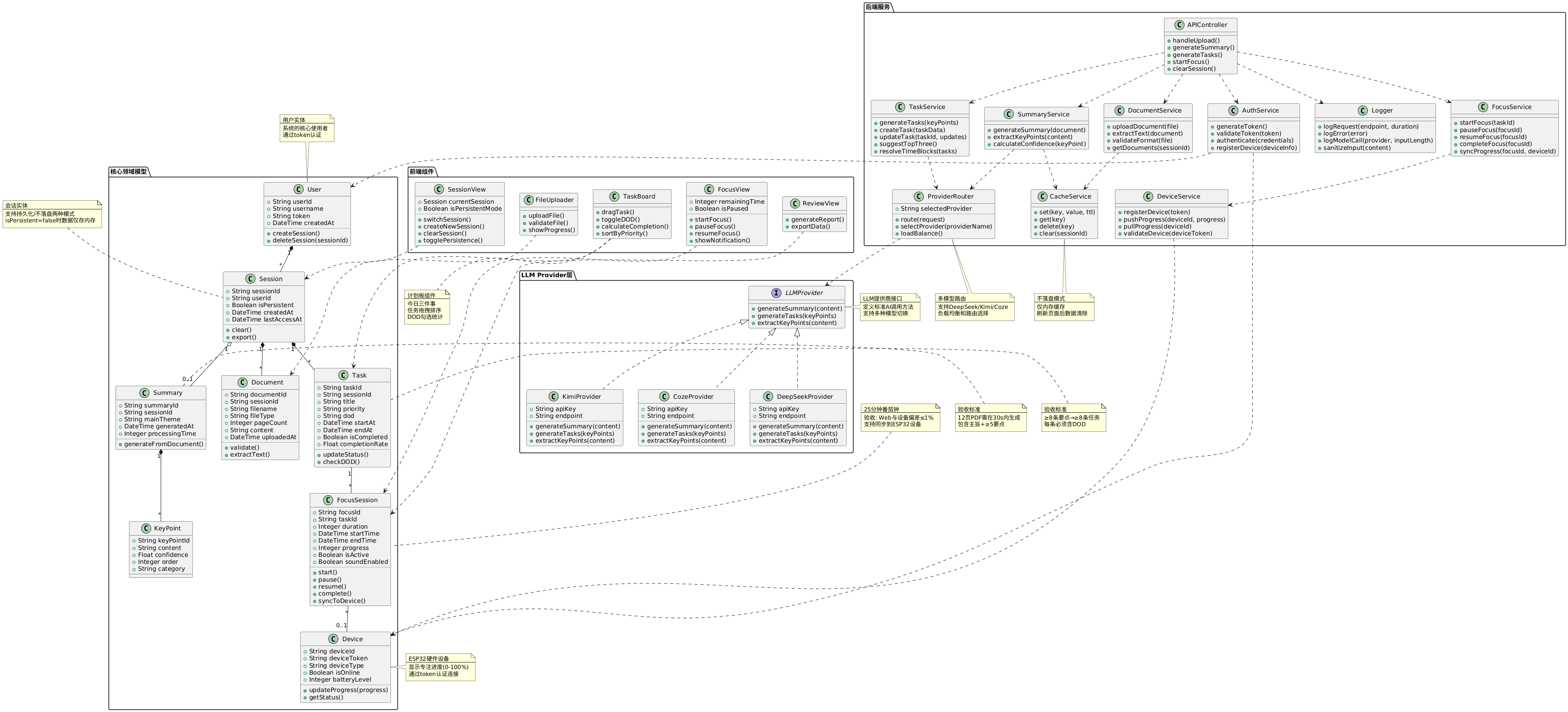

UML类图

  • User / Session / Document / Summary / KeyPoint / Task / FocusSession / Device 等实体类；
  • DocumentService / SummaryService / TaskService / FocusService / ProviderRouter 等服务类。

3.2.4 时序图（关键场景）

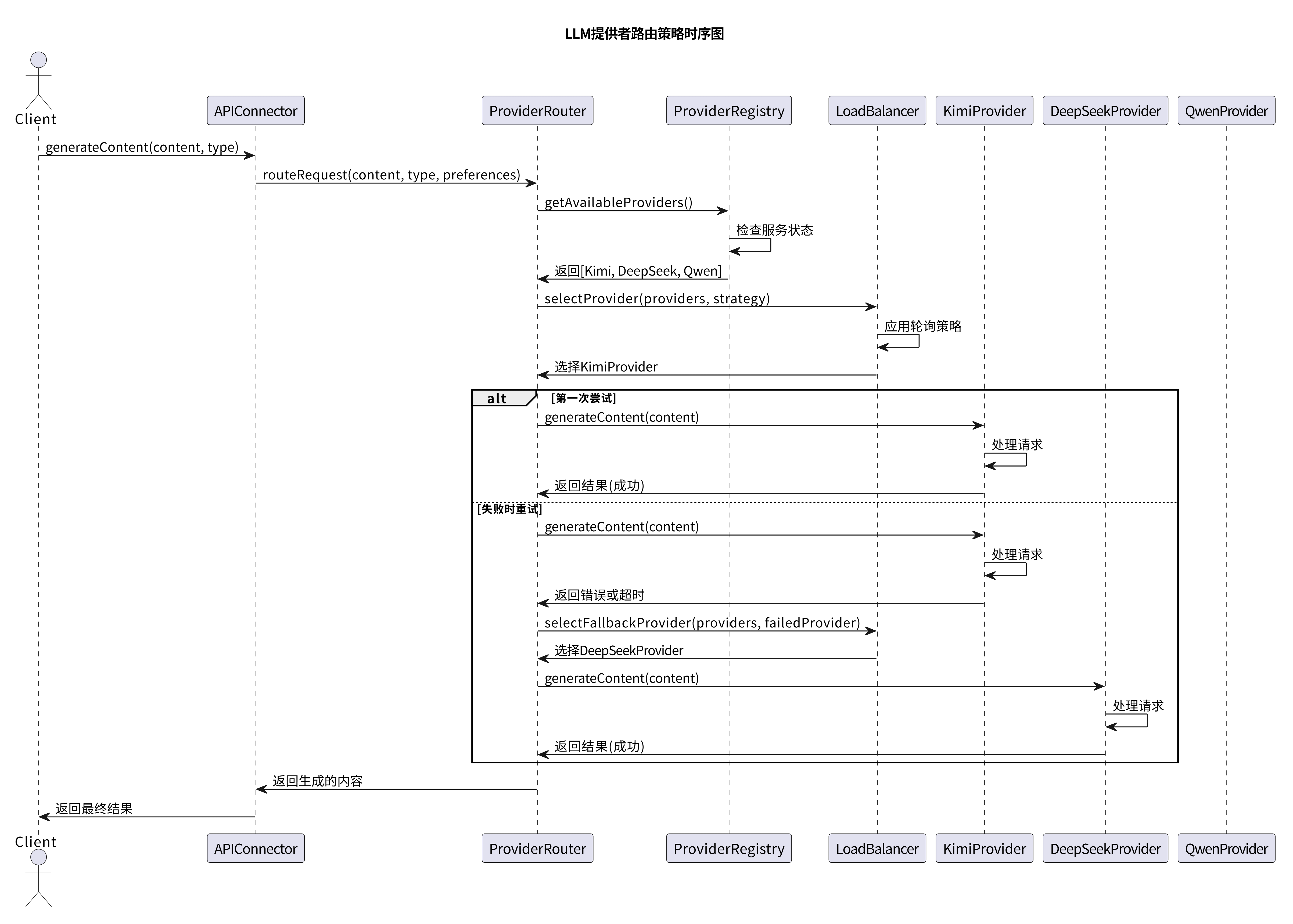

LLM提供路由

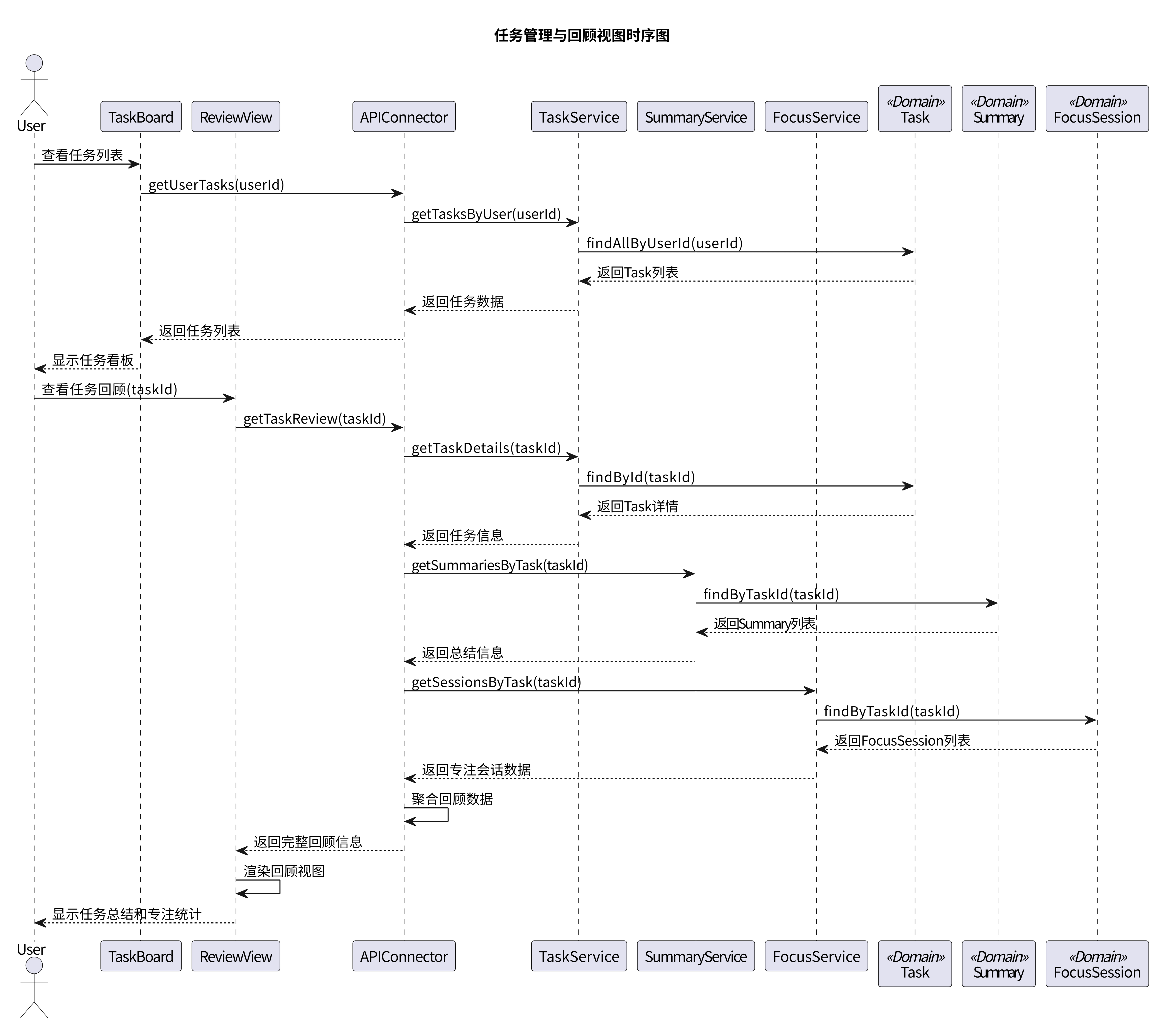

任务管理与回顾视图

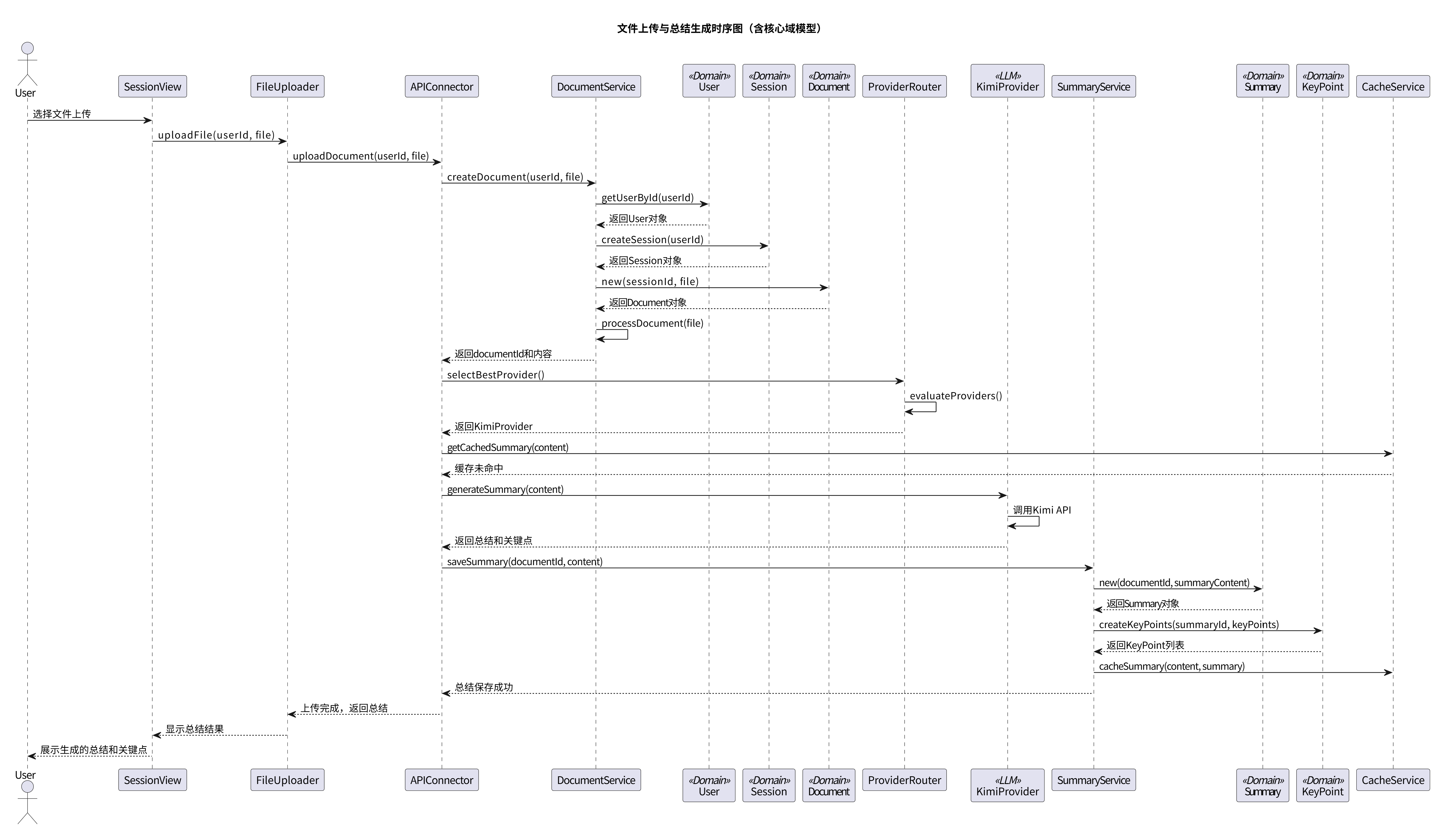

文件上传与总结

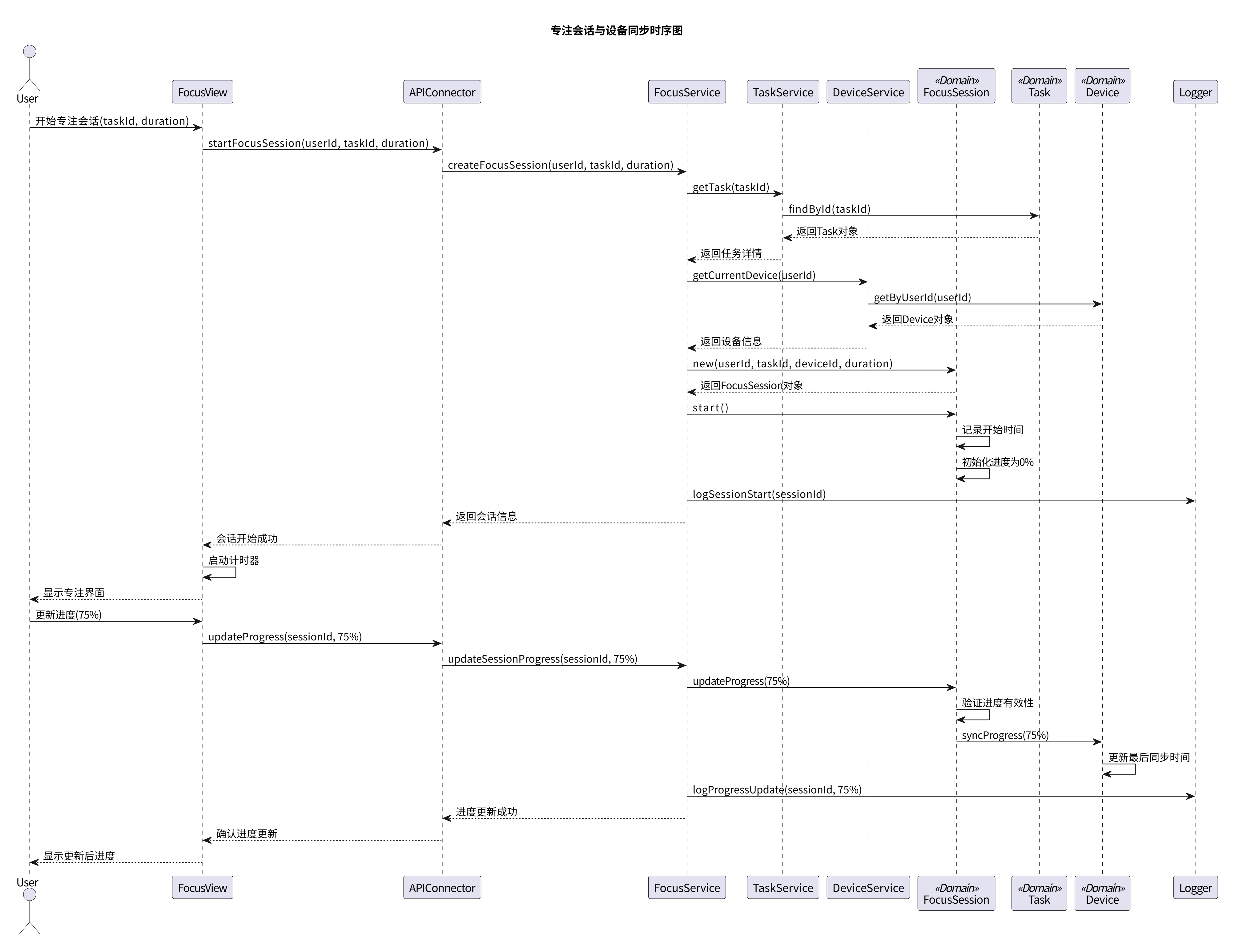

专注会话与设备同步

  • Provider 路由调用 LLM 的时序图。
  • 文件上传与总结；
  • 任务管理与回顾视图；
  • 开始专注会话与设备同步的时序图；

3.2.5 协作图（对象协作）

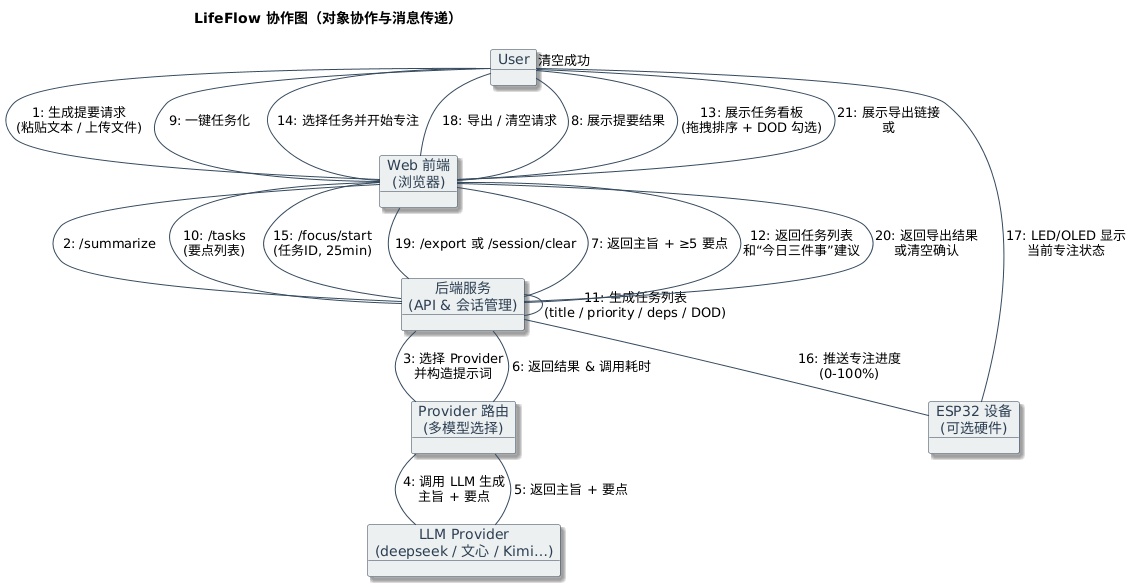

协作图

协作图展示了 User、前端、后端、Provider 路由、LLM Provider、设备之间的消息交互关系，突出消息编号和对象依赖。

3.3 数据库设计

3.3.1 ER 图

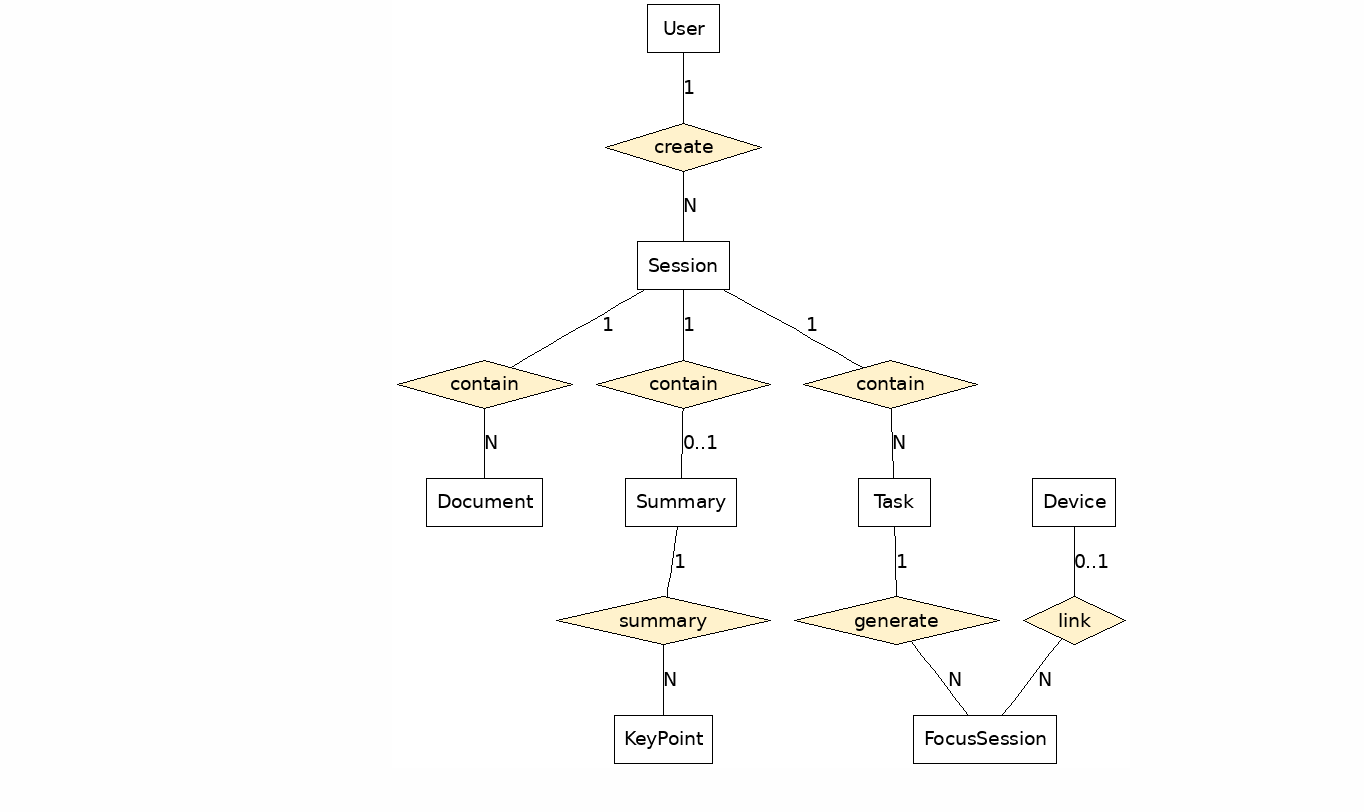

ER图

3.3.2 关系数据模型

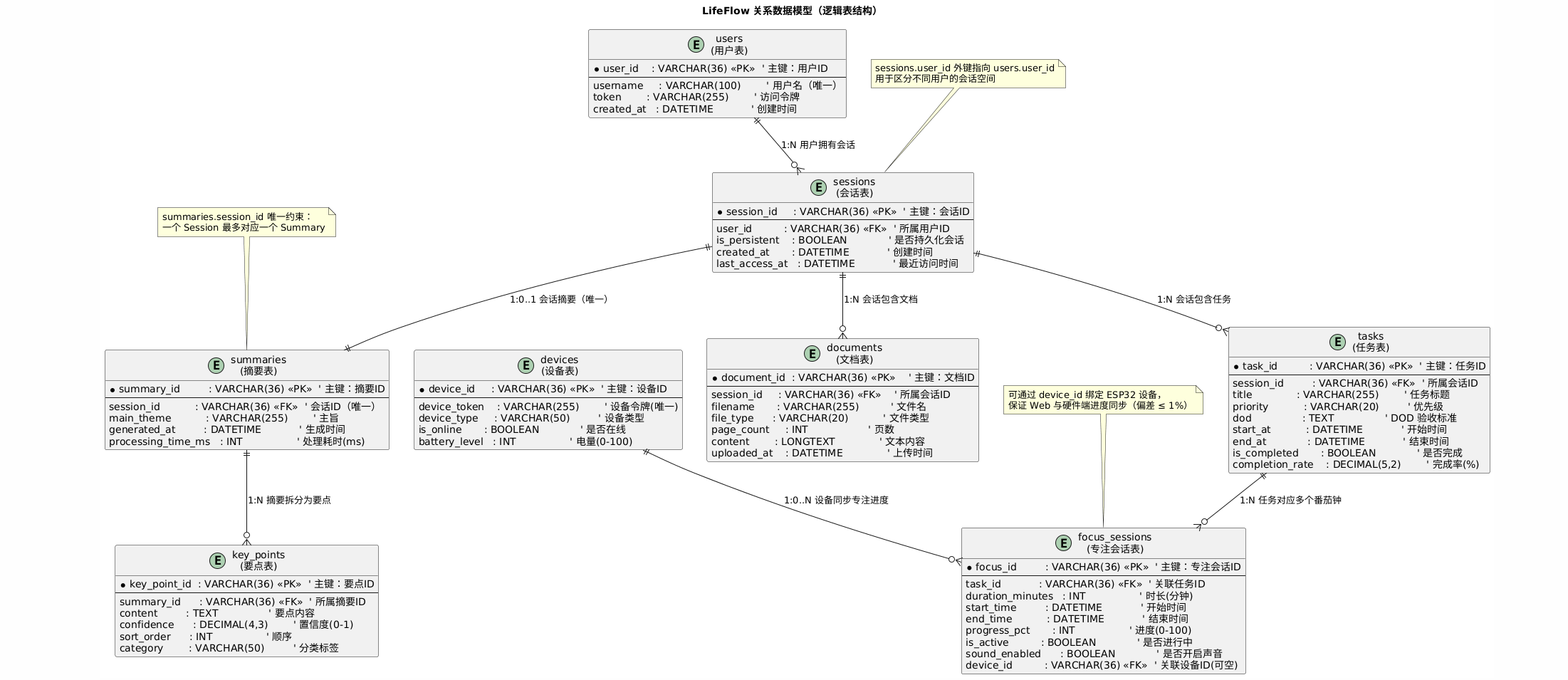

关系模型

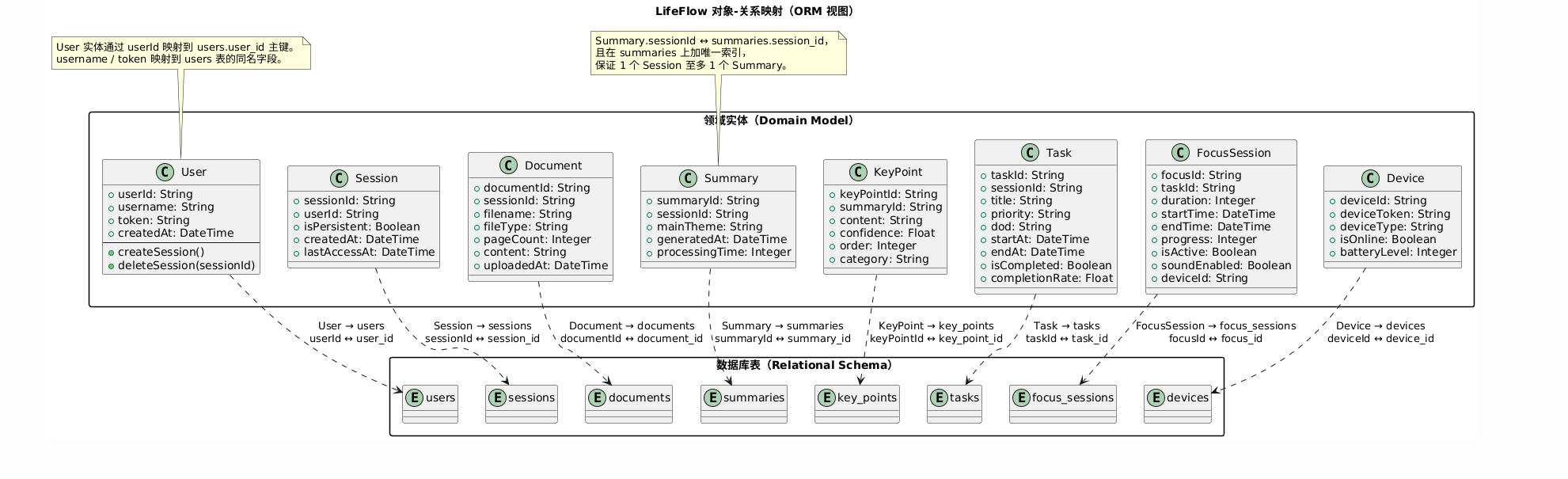

3.3.3 对象关系映射（ORM）

对象关系映射

四、团队协作记录

4.1 开发计划时间安排

说明：从上周开始统计，把本次第二次团队作业（11.20 截止）前后的工作，以及后续正式编码阶段都写在同一张规划表中。

周次 时间范围 主要任务 里程碑 / 产出
第1周 2025-11-11 ～ 2025-11-17 - 回顾第一次团队作业的需求分析文档；
- 对 LifeFlow 的核心场景进行细化（信息提要、任务化、专注模式、复盘）；
- 确定整体技术栈方案（前端 Vue3 + Vite，后端框架、数据库、ESP32 方案等）；
- 画出原型的低保真草图，确定主要页面和信息结构		 - 统一的需求清单 & 使用场景列表；
- 低保真原型草稿；
- 明确每个人大致分工方向
第2周 2025-11-18 ～ 2025-11-24 - 重点完成本次作业要求的原型设计和概要设计；
  · 11.18–11.20：完善墨刀/HTML 原型、UML 图（用例/活动/类/时序/协作）、系统设计说明书、数据库设计说明书、博客；
  · 11.20 前完成第二次团队作业提交；
- 11.21 之后开始搭建前后端代码骨架（创建仓库、基础路由、接口占位）		 - 第二次团队作业按时提交（原型 + 概要设计 + 博客）；
- GitHub 仓库初始化，GitHub Pages 展示原型；
- 前后端项目基本骨架搭好
第3周 2025-11-25 ～ 2025-12-01 - 前端实现核心页面：会话页、任务计划页、专注模式页的基础交互；
- 实现从前端到后端的基础 REST 接口调用（例如 /summarize 的 Mock 版本）；
- 按照设计说明书逐步把 UML 中的类和接口落到代码结构里		 - 能在浏览器中完整跑通“上传文本/文件 → 返回假数据提要 → 生成任务”的前端 Demo；
- 前后端接口风格基本稳定
第4周 2025-12-02 ～ 2025-12-08 - 后端对接实际 LLM Provider / MCP 路由；
- 实现任务生成、专注会话记录、会话持久化/不落盘模式等核心业务逻辑；
- 按数据库设计说明书接入真正的数据库读写；
- 编写基础单元测试与接口测试脚本		 - 可以从前端真实调用后端完成“提要 + 任务化 + 专注记录”闭环；
- 关键表结构落库并通过测试
第5周 2025-12-09 ～ 2025-12-15 - ESP32 设备联调（LED/进度显示）；
- 前后端 + 硬件一体化联调、修复 Bug；
- 补充日志、异常处理与性能优化；
- 整理最终演示版本和说明文档		 - 能演示“Web 专注模式 ↔ ESP32 设备同步进度”；
- 系统达到可演示 / 可验收状态，准备后续答辩材料

4.2 分工安排

说明：下面先用“成员1~成员5”占位，人名你直接改成 “学号-姓名” 即可。

成员 角色 负责模块 主要工作内容
陈琨辉 队长 / PM 整体把控 & 对外沟通 负责与老师/助教对接作业要求；拆解任务并分配给各成员；把需求文档、系统设计说明书、数据库设计说明书和 UML 统一整合；把最终文档和原型链接整理到 GitHub 仓库和博客中。
肖铭昊 前端负责人 前端原型 & 页面实现 负责墨刀/Axure 前台原型绘制（会话页、任务看板、专注页、复盘页）；搭建 Vue3 项目骨架；实现主要页面的前端交互（上传文件、任务拖拽、番茄钟 UI、复盘展示等）。
梅宇杰 后端负责人 API 设计 & 核心业务 负责后端技术选型和项目初始化；设计并实现核心接口（summarize、任务化、专注会话、导出等）；对接多 Provider 路由和 LLM 调用；与前端对接口协议，保证联调顺畅。
吴同堃 UML & 文档 架构设计 & 设计说明书 负责整理需求并抽象出用例图、活动图、类图、时序图、协作图；撰写《系统设计说明书》和《数据库设计说明书》初稿；在博客中补充概要设计章节的文字说明和 UML 图配图说明。
王汉森 硬件 & 测试 ESP32 & 测试用例 负责 ESP32 设备方案（进度显示）、简单原型搭建和接线设计图；联调专注模式与设备同步接口；设计并执行基础测试用例（上传→提要→任务化→专注→导出全流程），在博客中记录测试结果和问题反馈。

4.3 协作过程记录

协作

五、后端设计展示

5.1 后端整体模块图

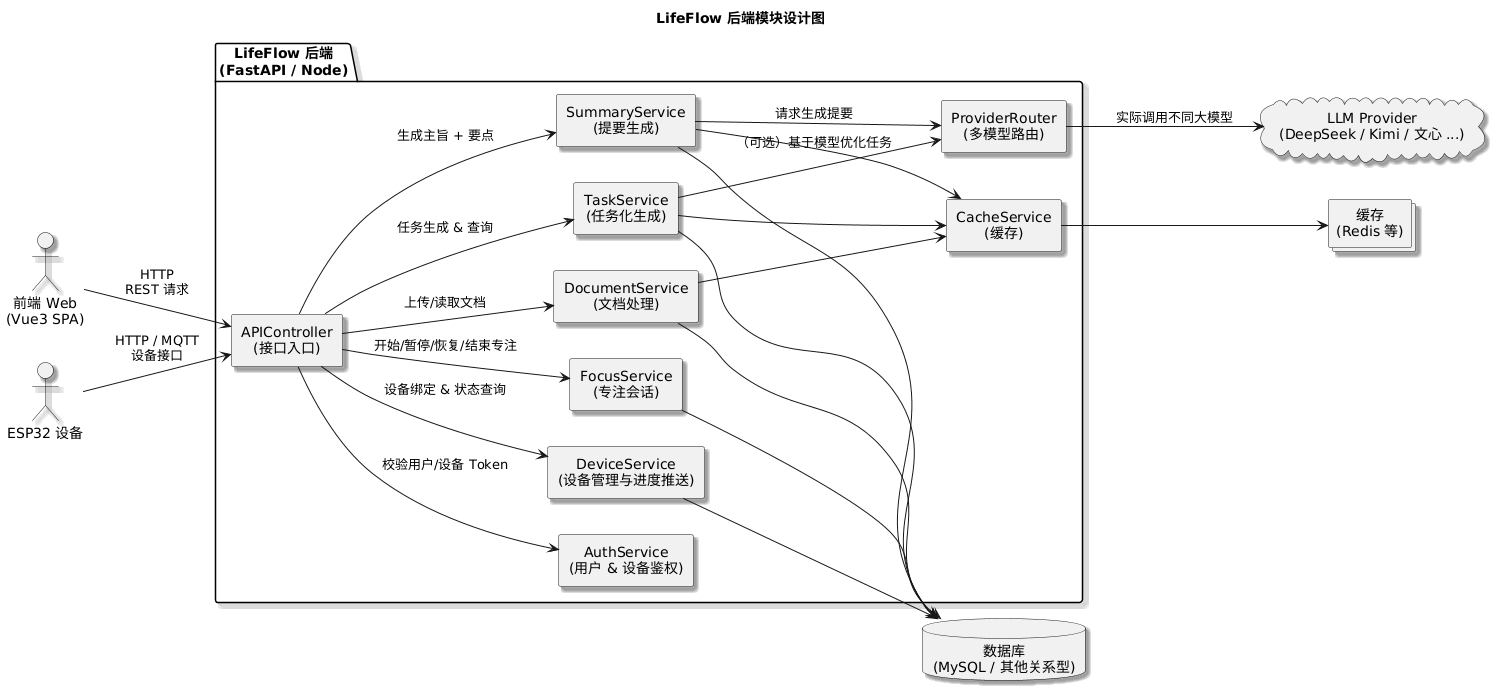

后端设计

图 5-1 LifeFlow 后端模块设计图说明：

  • APIController（接口入口）

    • 统一接收前端和设备发来的 HTTP 请求；
    • 负责参数校验、调用 AuthService 做鉴权；
    • 根据路径分发到 DocumentService、SummaryService、TaskService、FocusService、DeviceService 等业务服务。

  • AuthService（用户 & 设备鉴权）

    • 校验用户 token 和设备 token；
    • 控制只有合法用户/设备才能访问敏感接口（如清空会话、推送进度等）。

  • DocumentService（文档处理）

    • 负责保存上传文档的元数据和内容；
    • 对 PDF/Word/TXT 做文本抽取，为后续提要生成提供输入；
    • 根据需要访问数据库和缓存（如对重复上传的文件命中缓存结果）。

  • SummaryService（提要生成）

    • 接收 DocumentService 或前端发来的文本内容；
    • 调用 ProviderRouter 选择合适的 LLM（如 DeepSeek、Kimi 等），生成“主旨 + 要点 + 置信度”；
    • 将摘要结果写入数据库/缓存，供前端展示和任务化使用。

  • TaskService（任务化生成）

    • 根据摘要中的 KeyPoint 自动生成 Task（包含 title、priority、deps、DOD）；
    • 计算并推荐“今日三件事”和时间块（startAt/endAt）；
    • 提供任务列表查询、状态更新（完成/未完成）等接口。

  • FocusService（专注会话）

    • 管理每一次番茄钟专注会话：开始、暂停、恢复、结束；
    • 按时间片记录专注进度，为前端和设备查询提供数据；
    • 当绑定了设备时，会通过 DeviceService 同步当前进度。

  • DeviceService（设备管理与进度推送）

    • 管理 ESP32 设备的注册、绑定用户/会话；
    • 提供查询设备在线状态的接口；
    • 接收 FocusService 的进度更新请求，将 0–100% 进度推送到设备端（例如通过 HTTP/MQTT）。

  • ProviderRouter（多模型路由）

    • 维护可用 LLM Provider 列表（DeepSeek/Kimi/文心 等）；
    • 根据配置或策略（优先级、负载均衡）选择具体的 Provider；
    • 封装不同 Provider 的调用细节，对上统一暴露 generateSummary 等接口。

  • CacheService / Redis（缓存层）

    • 对高频读写的数据（如摘要结果、任务列表）进行缓存；
    • 对重复文档的提要请求做结果复用，减少 LLM 调用次数和费用。

  • 数据库（MySQL 等）

    • 按照《数据库设计说明书》中的 ER 图和关系模型，持久化存储 User、Session、Document、Summary、KeyPoint、Task、FocusSession、Device 等实体；
    • 支持按用户→会话→任务/专注记录的查询路径，用于前端界面展示与复盘统计。

六、仓库链接

6.1 仓库与文档链接
