RISC-V RVV第8讲之RVV intrinsics spec（翻译）

目录

• RISC-V RVV第8讲之RVV intrinsics spec（翻译）
  • 1 介绍
  • 2 RVV intrinsics的使用
    • 2.1 RVV intrinsics 版本号
    • 2.2 头文件包含
    • 2.3 RVV子扩展
  • 3 控制RVV扩展编程模型
    • 3.1 控制EEW与EMUL
    • 3.2 控制处理的元素数量vl
    • 3.3 控制掩码(mask)
    • 3.4 控制目标尾部元素(vta)和目标非活动屏蔽元素(vma)的行为
    • 3.5 控制定点数的rounding 模式
    • 3.6 控制浮点数的rounding模式
  • 4 命名规则
  • 4.1 掩码命名方案
    • 4.2 显示intrinsics命名规则
    • 4.3 显示intrinsics命名方案中的例外情况
    • 4.5 隐式intrinsics命名方案中的例外情况
    • 5.2 浮点类型
    • 5.3 mask类型
    • 5.4 Tuple 类型
  • 6 伪指令
  • 7 使用intrinsics API注意事项
    • 7.1 RVV C intrinsics 中的未知值
    • 7.2 复制向量寄存器组内容
    • 7.3 与目的寄存器vd存在关联的场合
    • 7.4 intrinsics API, vstart=0
    • 7.5 intrinsics 生成的汇编
    • 7.6 配置记录
    • 7.7 stride = 0 的 Strided load/store
    • 7.8 利用vi的操作数助记符的指令
    • 7.9 混合内联汇编和intrinsics
    • 7.10 fault-only-first 加载intrinsics中的new_vl参数
  • 参考：

RVV intrinsics doc这一篇文档还是比较重要的，有必要翻译一遍，不过RVV intrinsics还在发展中，我这里只能找其中某一个版本进行翻译，朋友们要注意分辨不同版本的差异，这里选用的是v1.0.x版本，访问链接：rvv-intrinsics-doc v1.0.x，注意：本文只翻译大概意思

1 介绍

RVV intrinsics 提供C语言级别的用户接口，方便程序员直接使用RVV扩展指令。如果直接使用手撸汇编，我们需要时刻小心RVV寄存器堆的分配以及RVV参数的配置，这样上手非常困难，幸好编译器提供RVV intrinsics 接口，我们可以像C语言编程一样很方便的调用这些API，将寄存器分配、指令调度等复杂工作交给编译器，极大的降低了上手难度。

简单来说：RVV intrinsics是在RVV指令的基础上进行封装，封装规则见下文的命名规则（Naming scheme）

也即：RVV intrinsics = RVV指令 + Naming scheme

2 RVV intrinsics的使用

这一节用来描述RVV intrinsics的版本号，头文件等

2.1 RVV intrinsics 版本号

目前RVV intrinsics 还正在发展，不同版本之间有一些变化，所以有必要弄清楚编译器支持的intrinsics版本。

GCC/Clang编译器中定义了__riscv_v_intrinsics宏，用来表明编译器支持RVV intrinsics 支持的版本。其值使用如下公式表示：

<MAJOR_VERSION> * 1,000,000 + <MINOR_VERSION> * 1,000 + <REVISION_VERSION>

比如v1.0 的RVV intrinsics，其__riscv_v_intrinsics=1000000 （v1.0.0）

编译器支持的RVV intrinsics版本：

参考：[rvv-intrinsic-doc README][https://github.com/riscv-non-isa/rvv-intrinsic-doc/blob/main/README.md]

编译器版本	支持的RVV intrinsics版本
Clang 19 / GCC 14	v1.0
Clang 17 / GCC trunk	v0.12
Clang 16 / GCC 13	v0.11

注意：v1.0 与 v0.12 相比变动不大，而v0.11 版本不支持使用tuple type 的 segment load/store API以及带rounding模式的定点/浮点计算API

查看使用的编译器支持的intrinsics版本：

可采用如下方式：

$ riscv64-unknown-linux-gnu-gcc -march=rv64imafdcv -mabi=lp64d -dM -E -  < /dev/null | grep intrinsic
#define __riscv_v_intrinsic 12000

注意： 第9讲讲述了开发环境的搭建，包括编译器riscv64-unknown-linux-gnu-gcc的下载

输出 __riscv_v_intrinsic = 12000，表明 MAJOR_VERSION = 0，MINOR_VERSION = 12，REVISION_VERSION = 0，也即支持的intrinsics 版本号为v0.12

2.2 头文件包含

为了使用编译器提供的intrinsics，需要包含头文件<riscv_vector.h>

#include <riscv_vector.h>

2.3 RVV子扩展

RISC-V的一个特点是模块化，其RVV也包含一些子扩展，它们（除开必要的依赖）也可以单独的打开关闭，这意味着硬件可以根据需求选择不同的子扩展，进而减少硬件面积开销。包含了头文件<riscv_vector.h>，也并不意味着所有intrinsics API都可以使用，而是和扩展有关，可以通过向编译器传递-march 选项来进行控制。

参考riscv-v-spec v1.0，V 扩展包含如下子扩展：

Table 15. Embedded vector extensions

Extension	Minimum VLEN	Supported EEW	FP32	FP64
Zve32x	32	8, 16, 32	N	N
Zve32f	32	8, 16, 32	Y	N
Zve64x	64	8, 16, 32, 64	N	N
Zve64f	64	8, 16, 32, 64	Y	N
Zve64d	64	8, 16, 32, 64	Y	Y

举例：在 -march=rv64gc_zve32x时， 不支持vint64m1_t 和 __riscv_vle64_v_i64m1 形式的API，因为_zve32x扩展不支持EEW=64

3 控制RVV扩展编程模型

RVV intrinsics 提供接口用来控制如下寄存器：

• vtype寄存器（设置vma vta vsew vlmul 等字段）
• vxrm寄存器（设置定点数计算舍入模式，分为rnu rne rdn rod 四中舍入模式，见3.4 节描述）
• frm字段（frm属于fcsr寄存器的一个字段，用来设置浮点数计算舍入模式，分为rte rtz rdn rup rmm 5 种模式）

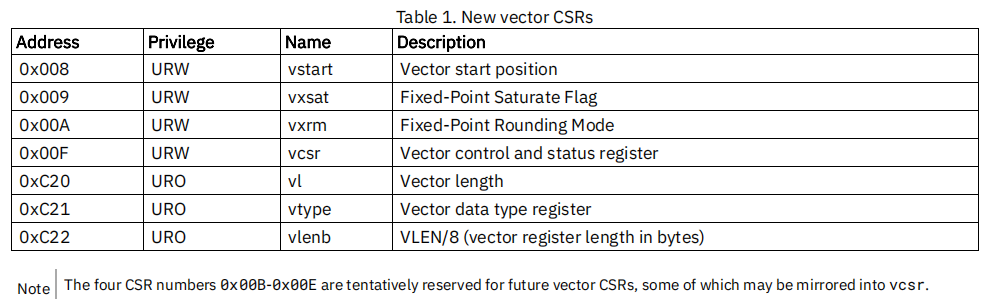

如第3讲RVV编程模型中所描述的，RVV目前有7个CSR寄存器。如下：

重新整理一下，并标记出哪些寄存器能使用RVV intrinsics 设置：

寄存器名	权限	寄存器描述	能否被RVV intrinsics 设置	说明
vstart	可读可写	向量start位置	否	intrinsics 目前不支持修改vstart，对所有intrinsics APIvstart=0，应用软件不需要设置vstart
vxsat	可读可写	定点数饱和标记	否	intrinsics 目前不支持修改vxsat, 因为大多数定点计算不需要vxsat,可能后续会补充
vxrm	可读可写	定点数舍入模式	是	RVV intrinsics 提供接口用来控制定点计算的rounding 模式，见3.6节描述
vcsr	可读可写	向量CSR寄存器	是	vcsr包含vxrm[1:0] 和 vxsat两个字段，是这两个寄存器的影子寄存器，所以vxrm被修改时，vcsr中的vxrm[1:0]被同步修改
vl	只读	向量长度寄存器	是	只能被vset{i}vl{i} 以及 fault-only-first load指令更新
vtype	只读	向量type寄存器	是	设置vma vta vsew vlmul 等字段，只能被vset{i}vl{i}指令设置
vlenb	只读	VLEN/8(vector 寄存器宽度，单位Byte)	否	硬件涉及确定了VLEN，软件不能改变

另外：RVV intrinsics可以设置 frm字段（frm属于标量浮点fcsr寄存器的一个字段，用来设置浮点数计算舍入模式）

在本文中，我们将介绍如何使用API来设置 vtype 寄存器的相关字段（如vma vta vsew vlmul 等字段），详细内容见后续命名规则一节。

3.1 控制EEW与EMUL

RVV intrinsics 的数据类型是强数据类型，意味着 RVV intrinsics 具有严格的类型检查规则，不允许隐式的类型转换或类型混用。

RVV intrinsics 函数后缀明确的指明了目标向量寄存器的EEW与EMUL，使用者可以清楚的知道某个RVV intrinsics 函数的返回值类型。

下例的intrinsics 函数将会产生vadd.vv指令，入参数据类型为vint32m1_t 表明入参的EEW=32且EMUL=1，计算结果（返回值）数据类型也为vint32m1_t 表明返回值的EEW=32且EMUL=1

vint32m1_t __riscv_vadd_vv_i32m1(vint32m1_t vs2, vint32m1_t vs1, size_t vl);

另一个例子（扩宽加），这个intrinsics 函数将会产生vwadd.vv指令，入参数据类型为vint16mf2_t 表明入参的EEW=16且EMUL=1/2，计算结果（返回值）数据类型也vint32m1_t 表明返回值的EEW=32且EMUL=1

3.2 控制处理的元素数量vl

RVV intrinsics并不是直接设置vl寄存器的，而是传入avl（application vector length），然后传递给vsetvl指令来设置正确的vl值。

注意：

1. 有些intrinsics API不需要size_t vl参数，比如：有些指令（如vmv.s.x）对于不同的vl长度行为是一样的，那么其对应的intrinsics API就不需要size_t vl参数了
2. 具体写入vl的值是实时改变的，通过处理avl参数，按照spec 约束，来计算正确的vl，处理元素数量可以通过__riscv_vsetvl* 来计算。

举例：

size_t __riscv_vsetvl_e16m8 (size_t avl);

首先计算：VLMAX = VLEN / e16 * lmul8，vl = min(avl, VLMAX)。

3.3 控制掩码(mask)

第一讲提到过：SIMD 没有分支的概念，通常使用bit masking来模拟，所以RVV 引入了掩码（mask）功能，掩码特性允许程序员对向量操作进行精细控制，可以有条件地执行某些元素上的操作而不影响其他元素。

对于掩码操作的指令有对应的intrinsics API，其控制的是vm字段，intrinsics APIs 将vm，vta，vma放在一起进行设置。

3.4 控制目标尾部元素(vta)和目标非活动屏蔽元素(vma)的行为

vta(vector tail agnostic) 表示目标向量寄存器中末尾数据元素的处理策略，vma(vector mask agnostic)表示非活跃状态的数据元素处理策略。

分为两种策略：

• 不打扰策略（undisturbed）： 目标向量寄存器中相应的数据元素保持原值不变
• 未知策略（agnostic）：目标向量寄存器中相应的数据元素可以保持原值不变，也可以写入1

区别是：未知策略可能效率较高（适应某些处理器内部的向量寄存器重命名特性），如果一些数据元素后续计算中用不到的话，可以选择未知策略。

vta字段	vma字段	末尾元素	非活跃状态元素
0	0	不打扰策略	不打扰策略
0	1	不打扰策略	未知策略
1	0	未知策略	不打扰策略
1	1	未知策略	未知策略

intrinsics APIs 将vm，vta，vma放在一起进行设置，见本文的4.1节描述。

3.5 控制定点数的rounding 模式

对于定点intrinsics API，提供入参vxrm，可用来设置RVV vxrm寄存器，从而设置定点算术运算的rounding模式。

入参vxrm需要设置为如下常数：

enum __RISCV_VXRM {
  __RISCV_VXRM_RNU = 0,
  __RISCV_VXRM_RNE = 1,
  __RISCV_VXRM_RDN = 2,
  __RISCV_VXRM_ROD = 3,
};

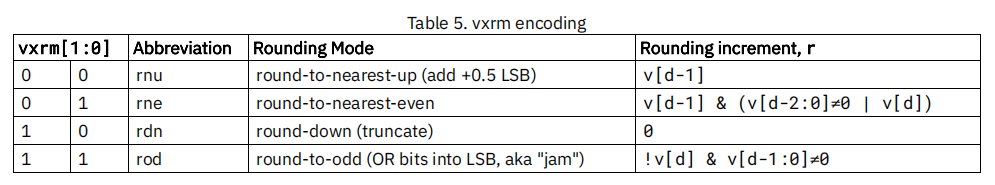

其取值含义为：

注意：

1. Rounding 模式不影响 vsadd, vsaddu, vssub, 和 vssubu 指令，所以这些intrinsics API没有 vxrm 参数
2. intrinsics API目前不支持修改vxsat, 因为大多数定点计算不需要vxsat,可能后续会补充相关接口

3.6 控制浮点数的rounding模式

fcsr 浮点控制状态寄存器，分为frm字段（用来设置浮点数计算舍入模式）与 fflags字段（浮点累计异常标志字段），目前intrinsics APIs 可以frm字段，暂时不支持fflags字段

对于浮点数指令的rounding模式，分为隐式FP rounding模式和显式FP rounding模式

• 隐式FP rounding模式

  隐式FP rounding模式intrinsics API类似于C语言浮点表达式，当FENV_ACCESS关闭时使用默认舍入模式，当FENV_ACCESS打开时使用fenv动态舍入模式，GNU和LLVM编译器都使用动态舍入模式生成标量浮点指令

• 显式FP rounding模式

  显式FP rounding模式可以设置frm，其intrinsics API在函数名中后跟一个_rm后缀。API 中的参数必须是一个常量整型表达式，可以取以下的枚举值：

  enum __RISCV_FRM {
    __RISCV_FRM_RNE = 0, // 最近偶数舍入
    __RISCV_FRM_RTZ = 1, // 向0舍入
    __RISCV_FRM_RDN = 2, // 向下（负无穷）舍入
    __RISCV_FRM_RUP = 3, // 向上（正无穷）舍入
    __RISCV_FRM_RMM = 4, // 向最大尾数舍入
  };


4 命名规则

intrinsics APIs 可以设置定点和浮点向量计算的vtype，vl，以及vxrm，这一点从intrinsics API的命名中可以看出来，参照上一节的内容。

intrinsics APIs 同样可以设置RVV 的掩码（mask）功能，intrinsics APIs 将vm，vta，vma 放到一个后缀中，通过枚举来区分不同情况，见4.1节描述

intrinsics APIs 可以分为两个部分，显示（Non-overloaded）intrinsics APIs与隐式（overloaded）intrinsics APIs：

• 显示intrinsics APIs 是不可重载的，显示的指明了EEW LMUL 等参数，由于显示intrinsics APIs在代码中显式地指定了执行状态，因此该方案可读性更好
• 隐式 intrinsics APIs 是可重载的，其省略了对vtype的显示控制，旨在提供一个通用接口，让用户将不同的EEW和EMUL的值作为输入参数

本节介绍这两种类型的内部函数的通用命名规则以及例外情况。

4.1 掩码命名方案

intrinsics APIs 提供可以控制vm，vta，vma的接口，见如下列表：

后缀	寄存器值	含义
No suffix	vm=1,vta=1	非掩码，尾部元素未知（unmasked, tail-agnostic）
_tu	vm=1,vta=0	非掩码，尾部元素不打扰（unmasked, tail-undisturbed）
_m	vm=0,vta=1,vma=1	掩码，尾部元素未知，非活跃元素未知（masked, tail-agnostic, mask-agnostic）
_tum	vm=0,vta=0,vma=1	掩码，尾部元素不打扰，非活跃元素未知（masked,tail-undisturbed, mask-agnostic）
_mu	vm=0,vta=1,vma=0	掩码，尾部元素未知，非活跃元素不打扰（masked,tail-agnostic, mask-undisturbed）
_tumu	vm=0,vta=0,vma=0	掩码，尾部元素不打扰，非活跃元素不打扰（masked,tail-undisturbed, mask-undisturbed）

以vadd指令，EEW=32 EMUL=1 为例：

// vm=1, vta=1
vint32m1_t __riscv_vadd_vv_i32m1(vint32m1_t vs2, vint32m1_t vs1, size_t vl);
// vm=1, vta=0
vint32m1_t __riscv_vadd_vv_i32m1_tu(vint32m1_t vd, vint32m1_t vs2,
                                    vint32m1_t vs1, size_t vl);
// vm=0, vta=1, vma=1
vint32m1_t __riscv_vadd_vv_i32m1_m(vbool32_t vm, vint32m1_t vs2, vint32m1_t vs1,
                                   size_t vl);
// vm=0, vta=0, vma=1
vint32m1_t __riscv_vadd_vv_i32m1_tum(vbool32_t vm, vint32m1_t vd,
                                     vint32m1_t vs2, vint32m1_t vs1, size_t vl);
// vm=0, vta=1, vma=0
vint32m1_t __riscv_vadd_vv_i32m1_mu(vbool32_t vm, vint32m1_t vd, vint32m1_t vs2,
                                    vint32m1_t vs1, size_t vl);
// vm=0, vta=0, vma=0
vint32m1_t __riscv_vadd_vv_i32m1_tumu(vbool32_t vm, vint32m1_t vd,
                                      vint32m1_t vs2, vint32m1_t vs1,
                                      size_t vl);

注意：

1. 当设置 vta=1（即 tail-agnostic 策略）或vma=1 （即 mask-agnostic 策略）时，无法保证尾部/屏蔽元素是什么，用户不应该假定尾部/屏蔽元素保持不变
2. 伪指令的 intrinsics APIs 有点不同

4.2 显示intrinsics命名规则

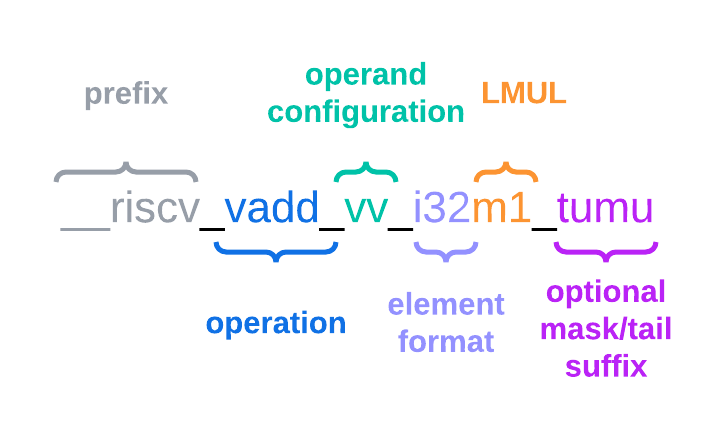

一般来说，intrinsics 函数的命名规则如下：

__riscv_{V_INSTRUCTION_MNEMONIC}_{OPERAND_MNEMONIC}_{RETURN_TYPE}_{ROUND_MODE}_{POLICY}{(...)

字段含义：

• V_INSTRUCTION_MNEMONIC字段: 表示所使用的RVV指令，如vadd, vfmacc, vsadd 等
• OPERAND_MNEMONIC字段： 表示入参类型，如 v, vv, vx, vs, vvm, vxm
• RETURN_TYPE 字段：表示返回值类型，取决于向量指令的返回类型是否为掩码寄存器，对于表示带有非掩码目标寄存器的指令的intrinsics，RETURN_TYPE 字段为 EEW-EMUL对；对于用掩码目标寄存器的intrinsics，RETURN_TYPE 字段为b1 | b2 | b4 | b8 | b16 | b32 | b64 之一, 数值等于EEW/EMUL
• ROUND_MODE字段：即rm 后缀，表示3.6节提到的浮点计算的rounding模式，其他intrinsics APIs 没有这个字段
• POLICY字段：表示是否掩码，vta，vma采用未知策略还是不打扰策略，见上文4.1节描述

参考第7讲的描述。

通用的命名方案不足以表示所有的intrinsics API，下一节展示一些例外情况。

4.3 显示intrinsics命名方案中的例外情况

有些intrinsics APIs 不符合7.2节的一般命名规范，这一节列出的就是例外情况

• 标量移动（mv）指令

  仅对返回类型进行编码将导致mv指令 intrinsics API命名冲突，所以在intrinsics API后缀中加入输入向量类型和输出标量类型。

  int8_t __riscv_vmv_x_s_i8m1_i8 (vint8m1_t vs2, size_t vl);
  int8_t __riscv_vmv_x_s_i8m2_i8 (vint8m2_t vs2, size_t vl);
  int8_t __riscv_vmv_x_s_i8m4_i8 (vint8m4_t vs2, size_t vl);
  int8_t __riscv_vmv_x_s_i8m8_i8 (vint8m8_t vs2, size_t vl);


• Reduction 指令

  仅对返回类型进行编码将导致Reduction指令 intrinsics API命名冲突，所以在intrinsics API后缀中加入输入向量类型和输出向量类型。

  vint8m1_t __riscv_vredsum_vs_i8m1_i8m1(vint8m1_t vs2, vint8m1_t vs1, size_t vl);
  vint8m1_t __riscv_vredsum_vs_i8m2_i8m1(vint8m2_t vs2, vint8m1_t vs1, size_t vl);
  vint8m1_t __riscv_vredsum_vs_i8m4_i8m1(vint8m4_t vs2, vint8m1_t vs1, size_t vl);
  vint8m1_t __riscv_vredsum_vs_i8m8_i8m1(vint8m8_t vs2, vint8m1_t vs1, size_t vl);


• 进位加/借位减指令

  仅对返回类型进行编码将导致进位加/借位减指令 intrinsics API命名冲突，所以在intrinsics API后缀中加入输入向量类型和输出mask类型。

  vbool64_t __riscv_vmadc_vvm_i8mf8_b64(vint8mf8_t vs2, vint8mf8_t vs1,
                                        vbool64_t v0, size_t vl);
  vbool64_t __riscv_vmadc_vvm_i16mf4_b64(vint16mf4_t vs2, vint16mf4_t vs1,
                                         vbool64_t v0, size_t vl);
  vbool64_t __riscv_vmadc_vvm_i32mf2_b64(vint32mf2_t vs2, vint32mf2_t vs1,
                                         vbool64_t v0, size_t vl);
  vbool64_t __riscv_vmadc_vvm_i64m1_b64(vint64m1_t vs2, vint64m1_t vs1,
                                        vbool64_t v0, size_t vl);


• vreinterpret, vlmul_trunc/vlmul_ext, and vset/vget 指令

  仅对返回类型进行编码将导致 intrinsics API命名冲突，所以在intrinsics API后缀前加入输入向量类型，以下以__riscv_vreinterpret_v，输入参数vint32m1_t为例：

  vfloat32m1_t __riscv_vreinterpret_v_i32m1_f32m1 (vint32m1_t src);
  vuint32m1_t __riscv_vreinterpret_v_i32m1_u32m1 (vint32m1_t src);
  vint8m1_t __riscv_vreinterpret_v_i32m1_i8m1 (vint32m1_t src);
  vint16m1_t __riscv_vreinterpret_v_i32m1_i16m1 (vint32m1_t src);
  vint64m1_t __riscv_vreinterpret_v_i32m1_i64m1 (vint32m1_t src);
  vbool64_t __riscv_vreinterpret_v_i32m1_b64 (vint32m1_t src);
  vbool32_t __riscv_vreinterpret_v_i32m1_b32 (vint32m1_t src);
  vbool16_t __riscv_vreinterpret_v_i32m1_b16 (vint32m1_t src);
  vbool8_t __riscv_vreinterpret_v_i32m1_b8 (vint32m1_t src);


vbool4_t __riscv_vreinterpret_v_i32m1_b4 (vint32m1_t src);

### 4.4 隐式intrinsics APIs

隐式intrinsics APIs是支持重载的，目的是提供一个通用的接口，支持不同的`EEW`和`EMUL`作为输入，所以隐式intrinsics APIs命名中，不需要将EEW-EMUL对编码，用于显示控制FP rounding 模式的`_rm`后缀也可以被省略。

以`vadd`指令为例，去掉EEW-EMUL对，隐式intrinsics APIs提供如下接口：

~~~c
vint32m1_t __riscv_vadd(vint32m1_t v0, vint32m1_t v1, size_t vl);
vint16m4_t __riscv_vadd(vint16m4_t v0, vint16m4_t v1, size_t vl);

隐式intrinsics APIs的主要目的是让用户将EEW和EMUL的不同值作为输入参数，因此隐式intrinsics APIs不会省略策略后缀。

以vfadd指令为例，隐式intrinsics APIs提供如下接口：

vfloat32m1_t __riscv_vfadd(vfloat32m1_t vs2, vfloat32m1_t vs1, size_t vl);
vfloat32m1_t __riscv_vfadd(vbool32_t vm, vfloat32m1_t vs2, vfloat32m1_t vs1,
                           size_t vl);
vfloat32m1_t __riscv_vfadd(vfloat32m1_t vs2, vfloat32m1_t vs1, unsigned int frm,
                           size_t vl);
vfloat32m1_t __riscv_vfadd(vbool32_t vm, vfloat32m1_t vs2, vfloat32m1_t vs1,
                           unsigned int frm, size_t vl);
vfloat32m1_t __riscv_vfadd_tu(vfloat32m1_t vd, vfloat32m1_t vs2,
                              vfloat32m1_t vs1, size_t vl);
vfloat32m1_t __riscv_vfadd_tum(vbool32_t vm, vfloat32m1_t vd, vfloat32m1_t vs2,
                               vfloat32m1_t vs1, size_t vl);
vfloat32m1_t __riscv_vfadd_tumu(vbool32_t vm, vfloat32m1_t vd, vfloat32m1_t vs2,
                                vfloat32m1_t vs1, size_t vl);
vfloat32m1_t __riscv_vfadd_mu(vbool32_t vm, vfloat32m1_t vd, vfloat32m1_t vs2,
                              vfloat32m1_t vs1, size_t vl);
vfloat32m1_t __riscv_vfadd_tu(vfloat32m1_t vd, vfloat32m1_t vs2,
                              vfloat32m1_t vs1, unsigned int frm, size_t vl);
vfloat32m1_t __riscv_vfadd_tum(vbool32_t vm, vfloat32m1_t vd, vfloat32m1_t vs2,
                               vfloat32m1_t vs1, unsigned int frm, size_t vl);
vfloat32m1_t __riscv_vfadd_tumu(vbool32_t vm, vfloat32m1_t vd, vfloat32m1_t vs2,
                                vfloat32m1_t vs1, unsigned int frm, size_t vl);
vfloat32m1_t __riscv_vfadd_mu(vbool32_t vm, vfloat32m1_t vd, vfloat32m1_t vs2,
                              vfloat32m1_t vs1, unsigned int frm, size_t vl);

通用的命名方案不足以表示所有的隐式 intrinsics API，下一节展示一些例外情况

4.5 隐式intrinsics命名方案中的例外情况

以下是通用隐式 intrinsics API 命名的例外情况：

• 扩宽指令

  扩宽指令（如下vwadd指令）具有相同的返回值类型，但是入参类型不同，所以在intrinsics API中加入操作助记符（vv vx wv wx等），用以区分它们。

  vint32m1_t __riscv_vwadd_vv(vint16mf2_t vs2, vint16mf2_t vs1, size_t vl);
  vint32m1_t __riscv_vwadd_vx(vint16mf2_t vs2, int16_t rs1, size_t vl);
  vint32m1_t __riscv_vwadd_wv(vint32m1_t vs2, vint16mf2_t vs1, size_t vl);
  vint32m1_t __riscv_vwadd_wx(vint32m1_t vs2, int16_t rs1, size_t vl);


• Type-convert指令

  类型转换指令（例如： vfcvt.x.f, vfcvt.xu.f, vfcvt.rtz.xu.f等）将返回值类型助记符编码到隐式intrinsics API命名方案中，用以区分不同情况，如下例，将_x, _rtz_x, _xu, 和 _rtz_xu 编码到隐式intrinsics API中。

  vint32m1_t __riscv_vfcvt_x (vfloat32m1_t src, size_t vl);
  vint32m1_t __riscv_vfcvt_rtz_x (vfloat32m1_t src, size_t vl);
  vuint32m1_t __riscv_vfcvt_xu (vfloat32m1_t src, size_t vl);
  vuint32m1_t __riscv_vfcvt_rtz_xu (vfloat32m1_t src, size_t vl);


• vreinterpret, LMUL truncate/extension, and vset/vget 指令

  这些伪intrinsics将返回类型编码到它们的重载变体中，以帮助区分它们。

  下面以__riscv_vreinterpret_b8为例展示了如何将返回类型附加到后缀以进行区分：

  vfloat32m1_t __riscv_vreinterpret_f32m1 (vint32m1_t src);
  vuint32m1_t __riscv_vreinterpret_u32m1 (vint32m1_t src);
  vint8m1_t __riscv_vreinterpret_i8m1 (vint32m1_t src);
  vint16m1_t __riscv_vreinterpret_i16m1 (vint32m1_t src);
  vint64m1_t __riscv_vreinterpret_i64m1 (vint32m1_t src);
  vbool64_t __riscv_vreinterpret_b64 (vint32m1_t src);
  vbool32_t __riscv_vreinterpret_b32 (vint32m1_t src);


vbool16_t __riscv_vreinterpret_b16 (vint32m1_t src);
vbool8_t __riscv_vreinterpret_b8 (vint32m1_t src);
vbool4_t __riscv_vreinterpret_b4 (vint32m1_t src);

### 4.6 隐式intrinsics命名方案不支持的情况

由于C语言的限制（没有c++模板等特性的帮助），一些内在函数没有重载版本。具有以下任何一种特征的内部函数都不具有重载版本。

1. 输入参数为纯标量类型（例如，无掩码的矢量加载指令intrinsics，`vmv.s.x`）
2. 输入参数仅仅只有`vl`，没有其它入参(例如： `vmclr`, `vmset`, `vid`)
3. 输入参数是bool，输出是向量(例如：`viota`)

## 5  数据类型

RVV intrinsics 的数据类型是强数据类型，意味着RVV intrinsics具有严格的类型检查规则，不允许隐式的类型转换或类型混用。必要时候，可以使用 `vreinterpret` intrinsics 用来进行类型转换。

整数和浮点数数据类型具有SEW和LMUL编码。

### 5.1 整数类型

整数向量类型将EEW-EMUL进行编码。

表头第一行表示EMUL，取值：`mf8 | mf4 | mf2 | m1 | m2 | m4 | m8 |  `

表第一列表示EEW，取值：`i8 | i16 | i32 | i64 | u8 | u16 | u32 | u64 |`

带有星号的类型在`ELEN >= 64 `时可用（即在`Zve32* `扩展下不可用，并且至少需要`Zve64x `扩展）。

可见：ELEN EMUL 与 SEW要满足如下约束：

~~~shell
ELEN * EMUL >= SEW

Types	EMUL=1/8	EMUL=1/4	EMUL=1/ 2	EMUL=1	EMUL=2	EMUL=4	EMUL=8
int8_t	vint8mf8_t*	vint8mf4_t	vint8mf2_t	vint8m1_t	vint8m2_t	vint8m4_t	vint8m8_t
int16_t	N/A	vint16mf4_t*	vint16mf2_t	vint16m1_t	vint16m2_t	vint16m4_t	vint16m8_t
int32_t	N/A	N/A	vint32mf2_t*	vint32m1_t	vint32m2_t	vint32m4_t	vint32m8_t
int64_t	N/A	N/A	N/A	vint64m1_t*	vint64m2_t*	vint64m4_t*	vint64m8_t*
uint8_t	vuint8mf8_t*	vuint8mf4_t	vuint8mf2_t	vuint8m1_t	vuint8m2_t	vuint8m4_t	vuint8m8_t
uint16_t	N/A	vuint16mf4_t*	vuint16mf2_t	vuint16m1_t	vuint16m2_t	vuint16m4_t	vuint16m8_t
uint32_t	N/A	N/A	vuint32mf2_t*	vuint32m1_t	vuint32m2_t	vuint32m4_t	vuint32m8_t
uint64_t	N/A	N/A	N/A	vuint64m1_t*	vuint64m2_t*	vuint64m4_t*	vuint64m8_t*

5.2 浮点类型

整数向量类型将EEW-EMUL进行编码。

表头第一行表示EMUL，取值：mf8 | mf4 | mf2 | m1 | m2 | m4 | m8 |

表第一列表示EEW，取值：_Float16 | float | double |，_Float16 需要开zvfh 和 zvfhmin扩展，float需要开zve32f扩展，double需要开zve64d扩展

带有星号的类型在ELEN >= 64 时可用（即在Zve32f扩展下不可用，并且至少需要Zve64f扩展）。

Types	EMUL=1/8	EMUL=1/4	EMUL=1/ 2	EMUL=1	EMUL=2	EMUL=4	EMUL=8
_Float16	N/A	vfloat16mf4_t*	vfloat16mf2_t	vfloat16m1_t	vfloat16m2_t	vfloat16m4_t	vfloat16m8_t
float	N/A	N/A	vfloat32mf2_t*	vfloat32m1_t	vfloat32m2_t	vfloat32m4_t	vfloat32m8_t
double	N/A	N/A	N/A	vfloat64m1_t*	vfloat64m2_t*	vfloat64m4_t*	vfloat64m8_t*

5.3 mask类型

掩码类型中的数字表示EEW/EMUL，掩码类型表示遵循掩码寄存器布局的掩码寄存器值。

带有星号的类型在ELEN >= 64 时可用（即在Zve32* 扩展下不可用，并且至少需要Zve64x 扩展）。

Types	n = 1	n = 2	n = 4	n = 8	n = 16	n = 32	n = 64
bool	vbool1_t	vbool2_t	vbool4_t	vbool8_t	vbool16_t	vbool32_t	vbool64_t*

5.4 Tuple 类型

Tuple 类型将 SEW, LMUL, 和 NFIELD 进行编码。

在segment load/store指令，以及 vget vset来提取/组合它们，整型和浮点都有对应的Tuple类型，NFIELD遵循RVV规范的限制，EMUL * NFIELDS ≤ 8

• Tuple types (EMUL=1/8)

  Non-tuple Types (NFILED=1)	NFIELD=2	NFIELD=3	NFIELD=4	NFIELD=5	NFIELD=6	NFIELD=7	NFIELD=8
  vint8mf8_t	vint8mf8x2_t	vint8mf8x3_t	vint8mf8x4_t	vint8mf8x5_t	vint8mf8x6_t	vint8mf8x7_t	vint8mf8x8_t
  vuint8mf8_t	vuint8mf8x2_t	vuint8mf8x3_t	vuint8mf8x4_t	vuint8mf8x5_t	vuint8mf8x6_t	vuint8mf8x7_t	vuint8mf8x8_t

• Tuple types (EMUL=1/4)

  Non-tuple Types (NFILED=1)	NFIELD=2	NFIELD=3	NFIELD=4	NFIELD=5	NFIELD=6	NFIELD=7	NFIELD=8
  vint8mf4_t	vint8mf4x2_t	vint8mf4x3_t	vint8mf4x4_t	vint8mf4x5_t	vint8mf4x6_t	vint8mf4x7_t	vint8mf4x8_t
  vuint8mf4_t	vuint8mf4x2_t	vuint8mf4x3_t	vuint8mf4x4_t	vuint8mf4x5_t	vuint8mf4x6_t	vuint8mf4x7_t	vuint8mf4x8_t
  vint16mf4_t	vint16mf4x2_t	vint16mf4x3_t	vint16mf4x4_t	vint16mf4x5_t	vint16mf4x6_t	vint16mf4x7_t	vint16mf4x8_t
  vuint16mf4_t	vuint16mf4x2_t	vuint16mf4x3_t	vuint16mf4x4_t	vuint16mf4x5_t	vuint16mf4x6_t	vuint16mf4x7_t	vuint16mf4x8_t
  vfloat16mf4_t	vfloat16mf4x2_t	vfloat16mf4x3_t	vfloat16mf4x4_t	vfloat16mf4x5_t	vfloat16mf4x6_t	vfloat16mf4x7_t	vfloat16mf4x8_t

• Tuple types (EMUL=1/2)

  Non-tuple Types (NFILED=1)	NFIELD=2	NFIELD=3	NFIELD=4	NFIELD=5	NFIELD=6	NFIELD=7	NFIELD=8
  vint8mf2_t	vint8mf2x2_t	vint8mf2x3_t	vint8mf2x4_t	vint8mf2x5_t	vint8mf2x6_t	vint8mf2x7_t	vint8mf2x8_t
  vuint8mf2_t	vuint8mf2x2_t	vuint8mf2x3_t	vuint8mf2x4_t	vuint8mf2x5_t	vuint8mf2x6_t	vuint8mf2x7_t	vuint8mf2x8_t
  vint16mf2_t	vint16mf2x2_t	vint16mf2x3_t	vint16mf2x4_t	vint16mf2x5_t	vint16mf2x6_t	vint16mf2x7_t	vint16mf2x8_t
  vuint16mf2_t	vuint16mf2x2_t	vuint16mf2x3_t	vuint16mf2x4_t	vuint16mf2x5_t	vuint16mf2x6_t	vuint16mf2x7_t	vuint16mf2x8_t
  vint32mf2_t	vint32mf2x2_t	vint32mf2x3_t	vint32mf2x4_t	vint32mf2x5_t	vint32mf2x6_t	vint32mf2x7_t	vint32mf2x8_t
  vuint32mf2_t	vuint32mf2x2_t	vuint32mf2x3_t	vuint32mf2x4_t	vuint32mf2x5_t	vuint32mf2x6_t	vuint32mf2x7_t	vuint32mf2x8_t
  vfloat16mf2_t	vfloat16mf2x2_t	vfloat16mf2x3_t	vfloat16mf2x4_t	vfloat16mf2x5_t	vfloat16mf2x6_t	vfloat16mf2x7_t	vfloat16mf2x8_t
  vfloat32mf2_t	vfloat32mf2x2_t	vfloat32mf2x3_t	vfloat32mf2x4_t	vfloat32mf2x5_t	vfloat32mf2x6_t	vfloat32mf2x7_t	vfloat32mf2x8_t

• Tuple types (EMUL=1)

  Non-tuple Types (NFILED=1)	NFIELD=2	NFIELD=3	NFIELD=4	NFIELD=5	NFIELD=6	NFIELD=7	NFIELD=8
  vint8m1_t	vint8m1x2_t	vint8m1x3_t	vint8m1x4_t	vint8m1x5_t	vint8m1x6_t	vint8m1x7_t	vint8m1x8_t
  vuint8m1_t	vuint8m1x2_t	vuint8m1x3_t	vuint8m1x4_t	vuint8m1x5_t	vuint8m1x6_t	vuint8m1x7_t	vuint8m1x8_t
  vint16m1_t	vint16m1x2_t	vint16m1x3_t	vint16m1x4_t	vint16m1x5_t	vint16m1x6_t	vint16m1x7_t	vint16m1x8_t
  vuint16m1_t	vuint16m1x2_t	vuint16m1x3_t	vuint16m1x4_t	vuint16m1x5_t	vuint16m1x6_t	vuint16m1x7_t	vuint16m1x8_t
  vint32m1_t	vint32m1x2_t	vint32m1x3_t	vint32m1x4_t	vint32m1x5_t	vint32m1x6_t	vint32m1x7_t	vint32m1x8_t
  vuint32m1_t	vuint32m1x2_t	vuint32m1x3_t	vuint32m1x4_t	vuint32m1x5_t	vuint32m1x6_t	vuint32m1x7_t	vuint32m1x8_t
  vint64m1_t	vint64m1x2_t	vint64m1x3_t	vint64m1x4_t	vint64m1x5_t	vint64m1x6_t	vint64m1x7_t	vint64m1x8_t
  vuint64m1_t	vuint64m1x2_t	vuint64m1x3_t	vuint64m1x4_t	vuint64m1x5_t	vuint64m1x6_t	vuint64m1x7_t	vuint64m1x8_t
  vfloat16m1_t	vfloat16m1x2_t	vfloat16m1x3_t	vfloat16m1x4_t	vfloat16m1x5_t	vfloat16m1x6_t	vfloat16m1x7_t	vfloat16m1x8_t
  vfloat32m1_t	vfloat32m1x2_t	vfloat32m1x3_t	vfloat32m1x4_t	vfloat32m1x5_t	vfloat32m1x6_t	vfloat32m1x7_t	vfloat32m1x8_t
  vfloat64m1_t	vfloat64m1x2_t	vfloat64m1x3_t	vfloat64m1x4_t	vfloat64m1x5_t	vfloat64m1x6_t	vfloat64m1x7_t	vfloat64m1x8_t

• Tuple types (EMUL=2)

  Non-tuple Types (NFILED=1)	NFIELD=2	NFIELD=3	NFIELD=4	NFIELD=5	NFIELD=6	NFIELD=7	NFIELD=8
  vint8m2_t	vint8m2x2_t	vint8m2x3_t	vint8m2x4_t	N/A	N/A	N/A	N/A
  vuint8m2_t	vuint8m2x2_t	vuint8m2x3_t	vuint8m2x4_t	N/A	N/A	N/A	N/A
  vint16m2_t	vint16m2x2_t	vint16m2x3_t	vint16m2x4_t	N/A	N/A	N/A	N/A
  vuint16m2_t	vuint16m2x2_t	vuint16m2x3_t	vuint16m2x4_t	N/A	N/A	N/A	N/A
  vint32m2_t	vint32m2x2_t	vint32m2x3_t	vint32m2x4_t	N/A	N/A	N/A	N/A
  vuint32m2_t	vuint32m2x2_t	vuint32m2x3_t	vuint32m2x4_t	N/A	N/A	N/A	N/A
  vint64m2_t	vint64m2x2_t	vint64m2x3_t	vint64m2x4_t	N/A	N/A	N/A	N/A
  vuint64m2_t	vuint64m2x2_t	vuint64m2x3_t	vuint64m2x4_t	N/A	N/A	N/A	N/A
  vfloat16m2_t	vfloat16m2x2_t	vfloat16m2x3_t	vfloat16m2x4_t	N/A	N/A	N/A	N/A
  vfloat32m2_t	vfloat32m2x2_t	vfloat32m2x3_t	vfloat32m2x4_t	N/A	N/A	N/A	N/A
  vfloat64m2_t	vfloat64m2x2_t	vfloat64m2x3_t	vfloat64m2x4_t	N/A	N/A	N/A	N/A

• Tuple types (EMUL=4)

  Non-tuple Types (NFILED=1)	NFIELD=2	NFIELD=3	NFIELD=4	NFIELD=5	NFIELD=6	NFIELD=7	NFIELD=8
  vint8m4_t	vint8m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vuint8m4_t	vuint8m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vint16m4_t	vint16m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vuint16m4_t	vuint16m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vint32m4_t	vint32m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vuint32m4_t	vuint32m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vint64m4_t	vint64m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vuint64m4_t	vuint64m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vfloat16m4_t	vfloat16m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vfloat32m4_t	vfloat32m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A
  vfloat64m4_t	vfloat64m4x2_t	N/A	N/A	N/A	N/A	N/A	N/A

6 伪指令

伪指令并不直接对应实际的RVV指令，只是为了方便用户使用而封装的intrinsics API，其对应的实际指令见如下伪指令的描述：

• vsetvl

  vsetvl intrinsics API 用来返回要处理的元素数量，通常映射到vsetvli或vsetivli指令，见3.2节描述

• vsetvlmax

  vsetvlmax intrinsics API 用来返回最大可处理的元素数量，VLMAX = VLEN / SEW * LMUL

• vreinterpret

  vreinterpret intrinsics API 用来提供强制类型转换，intrinsics API 仅限于在相同数量的寄存器上进行类型转换。reinterpret 意思是重新解释，没有对应到任何指令，因为vreinterpret是不需要操作的。

  vreinterpret指令并不会改变寄存器的位，仅仅是改变视角，与vfcvt/v(f)wcvt/v(f)ncvt等指令并不相同，其区别如下C代码所示，这两种操作是有明显区别的：

  # vreinterpret
  float32_t val = 3.14f;
  int32_t res = *((int32_t *)(&val));

  # vfcvt/v(f)wcvt/v(f)ncvt
  float32_t val = 3.14f;
  int32_t res = (int32_t)val;


• vundefined

  vundefined intrinsics是占位符，用于表示未初始化的变量，或者作为vset和vcreate的参数，不对应到任何指令。

• vget

  vget intrinsics 允许用户从较大的LMUL中取较小的LMUL，类似vint8m1_t __riscv_vget_v_i8m4_i8m1 (vint8m4_t src, size_t index); 这种，或从tuple类型中提取向量，类似vfloat32m1_t __riscv_vget_v_f32m1x5_f32m1 (vfloat32m1x5_t src, size_t index); 这种

  这些伪intrinsics不映射到任何真实的指令。编译器可能生成零条或多条指令来实现这些伪intrinsics的语义。具体生成哪些指令的集合是一个编译器优化问题。

• vset

  vset intrinsics 是 vget intrinsics的反向操作，用来将较小的LMUL组合成较大的LMUL，或者将多个向量组合成tuple类型。

  这些伪intrinsics同样不映射到任何真实的指令，具体生成哪些指令的集合是一个编译器优化问题。

• vlmul_trunc

  vlmul_trunc intrinsics表示从较大的LMUL取较小的LMUL，与索引操作数为0的vget具有相同的语义。

• vlmul_ext

  vlmul_trunc intrinsics用来将较小的LMUL组合成较大的LMUL，与索引操作数为0的vset具有相同的语义。

• vcreate

  vcreate本质是创建RVV类型值的语法糖。它们与多个vset intrinsics 等价。

  举例，如下的两种写法是等价的

  // Given the following declarations
  vfloat32m4_t dest;
  vfloat32m2_t v0 = ...;
  vfloat32m2_t v1 = ...;

  // this pseudo intrinsic
  dest = __riscv_vcreate_v_f32m2_f32m4(v0, v1);

  // 等价于
  dest = __riscv_vset_v_f32m2_f32m4(__riscv_vundefined_f32m4(), 0, v0);
  dest = __riscv_vset_v_f32m2_f32m4(dest, 1, v1);


• vlenb

  vlenbintrinsics 用来读取vlenb CSR寄存器，即以字节为单位的向量寄存器长度，对应的真实指令是从CSR vlenb中读取的csrr指令。

  unsigned __riscv_vlenb();

  // is semantically equivalent to
  static int csrr_vlenb()
  {
      int a = 0;
      asm volatile("csrr %0, vlenb" : "=r"(a) : : "memory");
      return a;
  }


7 使用intrinsics API注意事项

7.1 RVV C intrinsics 中的未知值

RVV intrinsics在如下几种情况可能产生未知值，用户需要多加注意，未知值是一个不确定的值，对未知值的评估是未定义的行为。用户不应该依赖于对未知值的任何评估。

• 尾部元素采用未知策略（即vta = 1，见4.1节描述）
• 非活跃元素采用未知策略（即vma = 1，见4.1节描述）
• 向量变量没有进行初始化
• 使用vundefined 占位符定义的变量

7.2 复制向量寄存器组内容

没有intrinsics API来对应RVV中的vmv<nr>r.v指令，如果复制整个vector对象的内容，建议使用赋值操作符（=），如果用户希望使用vl != VLMAX复制向量寄存器组，则可以使用vmv_v_v intrinsics API

7.3 与目的寄存器vd存在关联的场合

一些计算与目标寄存器（vd）中保存的值有关，用户需要注意：

• 尾部元素采用不打扰策略（即vta = 0，见本文4.1节描述）
• 非活跃元素采用不打扰策略（即vma = 0，见本文4.1节描述）
• 向量乘法-加法的运算
• 向量vslideup操作

对于没有vd参数的intrinsics，可以自由地选择任何寄存器作为目标寄存器

7.4 intrinsics API, vstart=0

intrinsics 目前不支持修改vstart，对所有intrinsics APIvstart=0，应用程序不需要设置vstart

7.5 intrinsics 生成的汇编

一些用户可能希望intrinsics API可以直接转换成对应汇编，但是intrinsics API只是暴露向量指令的接口，它们可以由编译器进行自由的优化。

7.6 配置记录

设置vl、vtype、vxrm和frm需要使用对应的接口，见第3节描述

7.7 stride = 0 的 Strided load/store

RVV spec提到stride = 0 的 Strided load/store可能有不同的行为，如果用户希望完成 stride = 0 的 Strided load/store，建议使用index load/store

7.8 利用vi的操作数助记符的指令

intrinsics API 提供了vv和vx的操作数助记符，但不提供vi操作数助记符。这是一个有意的设计，目的是减少intrinsics API的总量。

7.9 混合内联汇编和intrinsics

当遇到内联汇编时，编译器将对寄存器（vtype, vxrm, frm）进行保存恢复。用户应该意识到，混合使用intrinsics和内联汇编将导致额外的保存和恢复。

7.10 fault-only-first 加载intrinsics中的new_vl参数

fault-only-first load intrinsics（首次异常加载指令）将vl寄存器中的新值写入new_vl参数。

参考：

1. rvv-intrinsics-doc v1.0.x
