浪潮CN61108交换机做MLAG双主案例

一、简介

    在高可靠性的数据中心拓扑中，典型的会通过两台聚合交换机来连接 TOR 交换机和服务器以提供冗余保护。在这样的拓扑结构中，生成树协议通过 block 聚合交换机的一半的端口来防止网络环路，但这样做会降低 50%的带宽。通过部署 MLAG 可以解决这个问题。在两台聚合交换机的中间通过一条 MLAG 链路进行连接，使其在逻辑上如同一台设备。两台设备上的端口共同形成聚合口，使得所有端口可以共同参与数据流量的转发。

MLAG 提供了如下好处：

• 在网络流量增加的时候提供了更高的带宽；

• 通过减少被STP block 的端口的方式更加高效的利用了网络带宽；

• 使用静态 LAG 或者LACP 来连接其他交换机或者服务器，而不需要借助其他协议；

• 支持通过生成树协议来防止环路

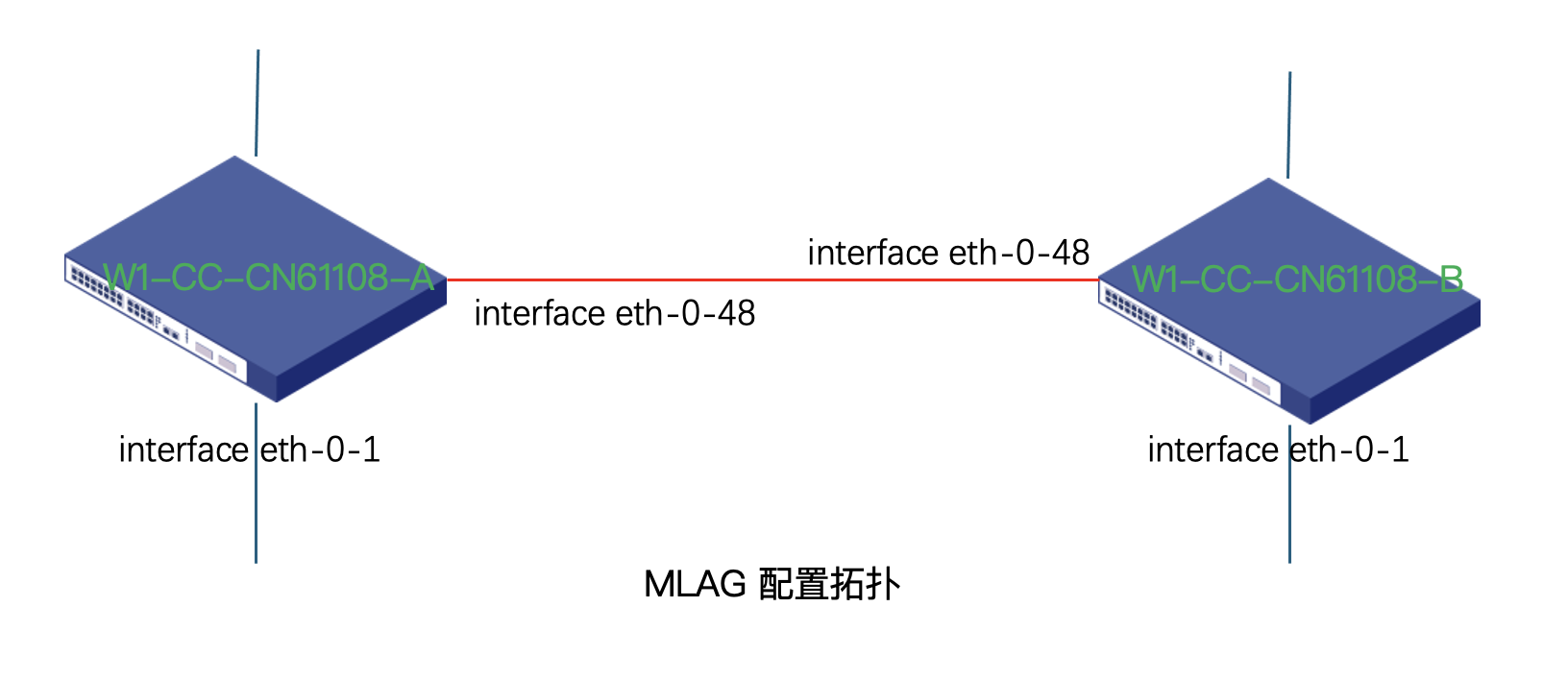

二、拓扑图

 三、配置

1、W1-CC-CN61108-A配置

W1-CC-CN61108-A (config)# vlan database

W1-CC-CN61108-A (config-vlan)# vlan 10,4094

W1-CC-CN61108-A(config-vlan)# exit

W1-CC-CN61108-A (config)# interface eth-0-1

W1-CC-CN61108-A(config-if)# static-channel-group 1

W1-CC-CN61108-A(config-if)# no shutdown

W1-CC-CN61108-A(config-if)# exit

W1-CC-CN61108-A (config)# interface eth-0-47

W1-CC-CN61108-A(config-if)# switchport mode trunk

W1-CC-CN61108-A(config-if)# switchport trunk allowed vlan all

W1-CC-CN61108-A(config-if)#  channel-group 55 mode active

W1-CC-CN61108-A (config)# interface eth-0-48

W1-CC-CN61108-A(config-if)# switchport mode trunk

W1-CC-CN61108-A(config-if)# switchport trunk allowed vlan all

W1-CC-CN61108-A(config-if)#  channel-group 55 mode active

W1-CC-CN61108-A(config-if)# no shutdown

W1-CC-CN61108-A(config-if)# exit

W1-CC-CN61108-A (config)# interface agg1

W1-CC-CN61108-A(config-if)# switchport mode trunk

W1-CC-CN61108-A(config-if)# switchport trunk allowed vlan add 10

W1-CC-CN61108-A (config)# interface agg 55

W1-CC-CN61108-A(config-if)# switchport mode trunk

W1-CC-CN61108-A(config-if)# switchport trunk allowed vlan all

W1-CC-CN61108-A(config-if)# spanning-tree port disable

W1-CC-CN61108-A(config-if)# exit

W1-CC-CN61108-A (config)# interface vlan4094

W1-CC-CN61108-A(config-if)# ip address 12.1.1.1/24

W1-CC-CN61108-A(config-if)# exit

W1-CC-CN61108-A (config)# mlag configuration 进入mlag 配置模式

W1-CC-CN61108-A (config-mlag)# peer-link agg55 配置peer link 链路

W1-CC-CN61108-A (config-mlag)# peer-address 12.1.1.2 配置peer 邻居地址

W1-CC-CN61108-A (config-mlag)# exit

2、W1-CC-CN61108-B

W1-CC-CN61108-B (config)# vlan database

W1-CC-CN61108-B (config-vlan)# vlan 10,4094

W1-CC-CN61108-B(config-vlan)# exit

W1-CC-CN61108-B (config)# interface eth-0-1

W1-CC-CN61108-B(config-if)# static-channel-group 1

W1-CC-CN61108-B(config-if)# no shutdown

W1-CC-CN61108-B(config-if)# exit

W1-CC-CN61108-B (config)# interface eth-0-47

W1-CC-CN61108-B(config-if)# switchport mode trunk

W1-CC-CN61108-B(config-if)# switchport trunk allowed vlan all

W1-CC-CN61108-B(config-if)# channel-group 55 mode active

W1-CC-CN61108-B (config)# interface eth-0-48

W1-CC-CN61108-B(config-if)# switchport mode trunk

W1-CC-CN61108-B(config-if)# switchport trunk allowed vlan all

W1-CC-CN61108-B(config-if)# channel-group 55 mode active

W1-CC-CN61108-B(config-if)# no shutdown

W1-CC-CN61108-B(config-if)# exit

W1-CC-CN61108-B (config)# interface agg1

W1-CC-CN61108-B(config-if)# switchport mode trunk

W1-CC-CN61108-B(config-if)# switchport trunk allowed vlan add 10

vlan10W1-CC-CN61108-B(config-if)# mlag 1

W1-CC-CN61108-B (config)# interface agg 55

W1-CC-CN61108-B(config-if)# switchport mode trunk

W1-CC-CN61108-B(config-if)# switchport trunk allowed vlan all

W1-CC-CN61108-B(config-if)#spanning-tree port disable

W1-CC-CN61108-B(config-if)# exit

W1-CC-CN61108-B (config)# interface vlan4094

W1-CC-CN61108-B(config-if)# ip address 12.1.1.2/24

W1-CC-CN61108-B(config-if)# exit

W1-CC-CN61108-B (config)# mlag configuration    进入mlag 配置模式

W1-CC-CN61108-B (config-mlag)# peer-link agg55    配置peer link 链路

W1-CC-CN61108-B (config-mlag)# peer-address 12.1.1.1  配置peer 邻居地址

W1-CC-CN61108-B (config-mlag)# end

W1-CC-CN61108-B(config-if)#

4、验证

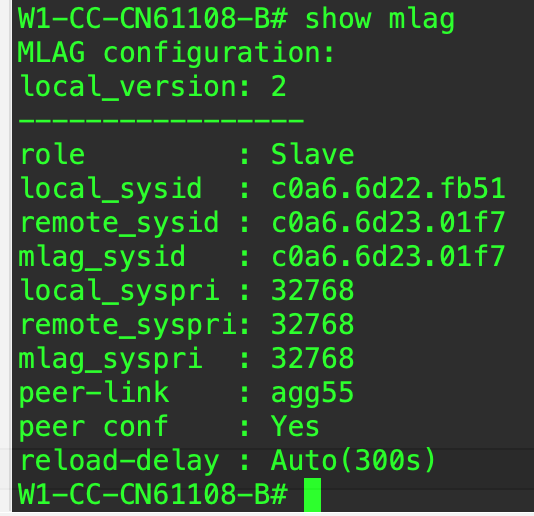

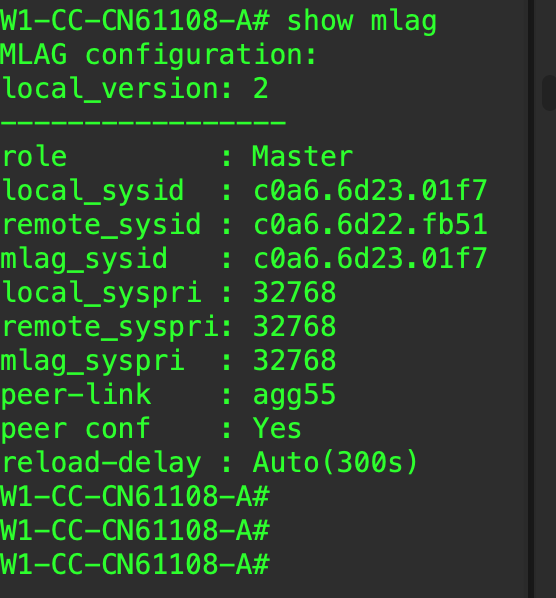

1、show mlag

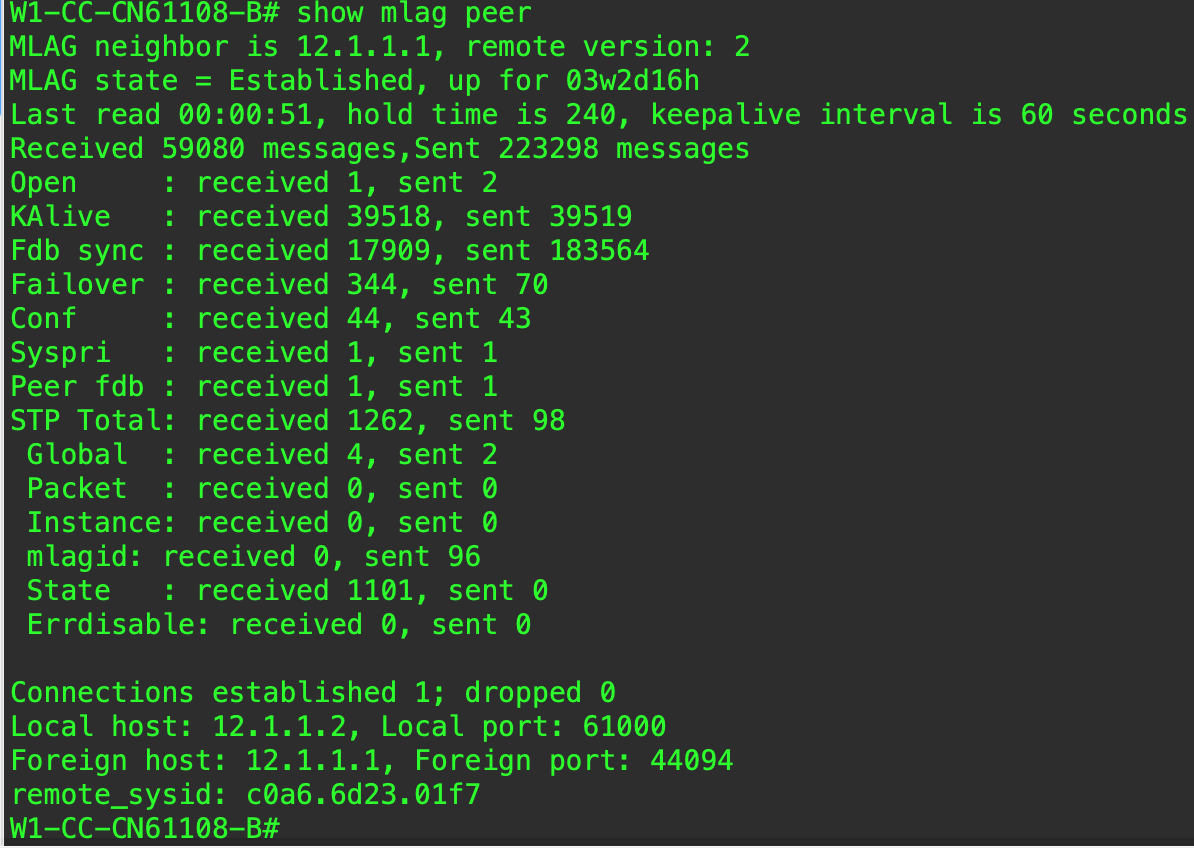

 2、show mlag peer

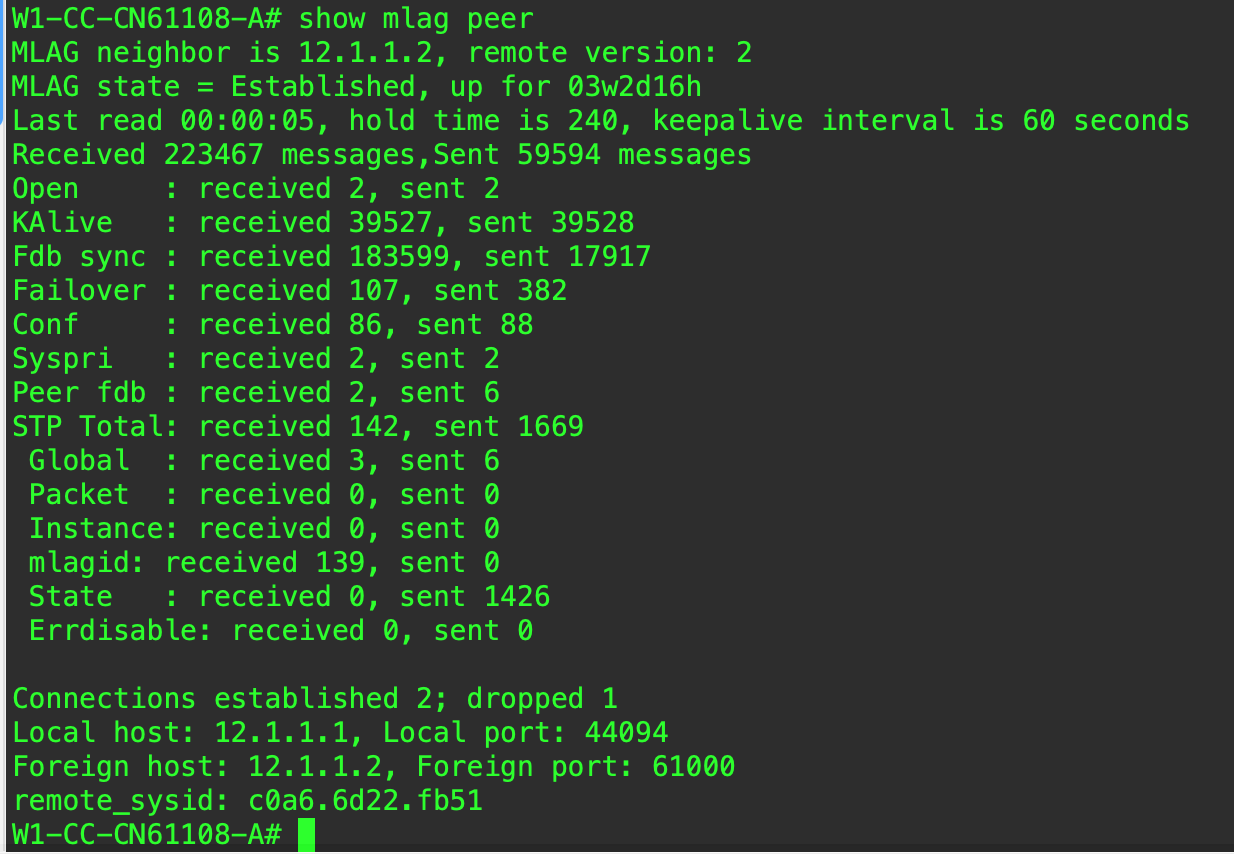

show mlag peer
