14.UML建模

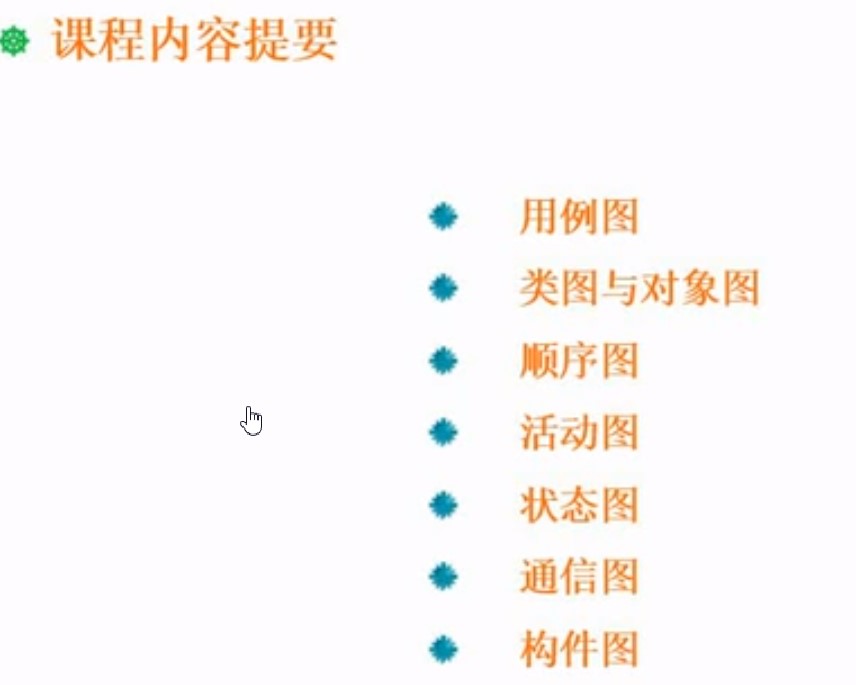

0.大纲

1.UML图

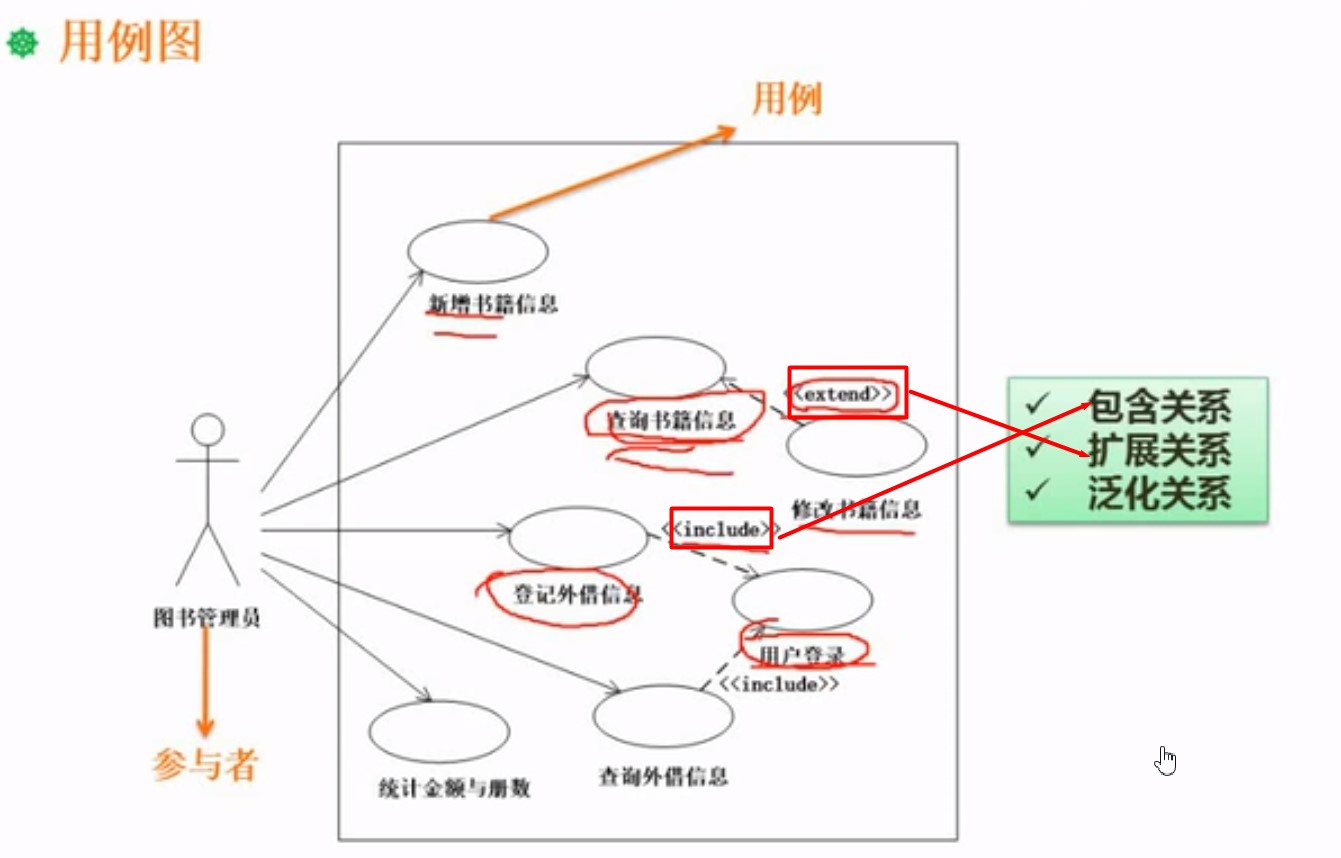

1.1.用例图

异或是泛化关系

包含关系(include) 例如登记，需要用到登录，是必须的，包含的箭头是  登记指向登录

扩展关系(extend)  例如查询到信息，需要修改，查询是必要的，修改是扩展的，扩展的箭头指向查询

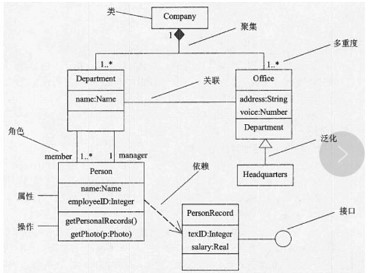

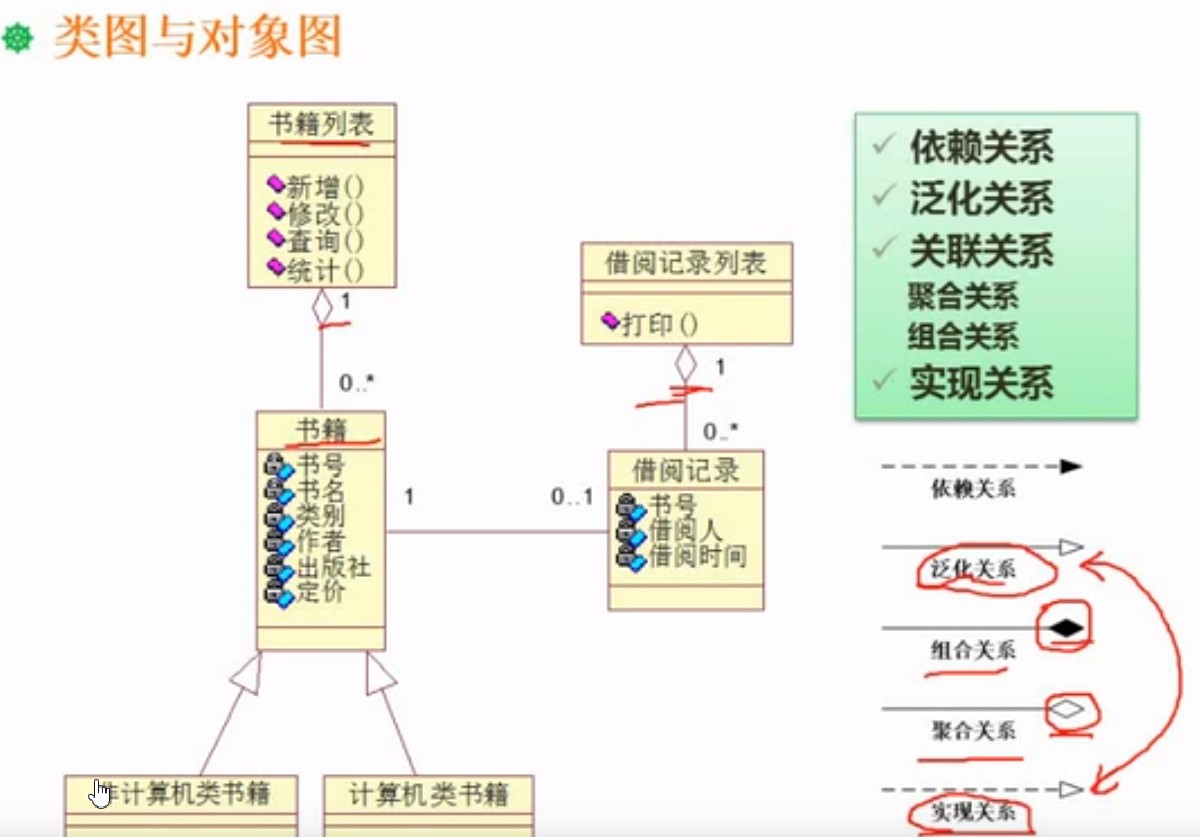

1.2类图和对象图

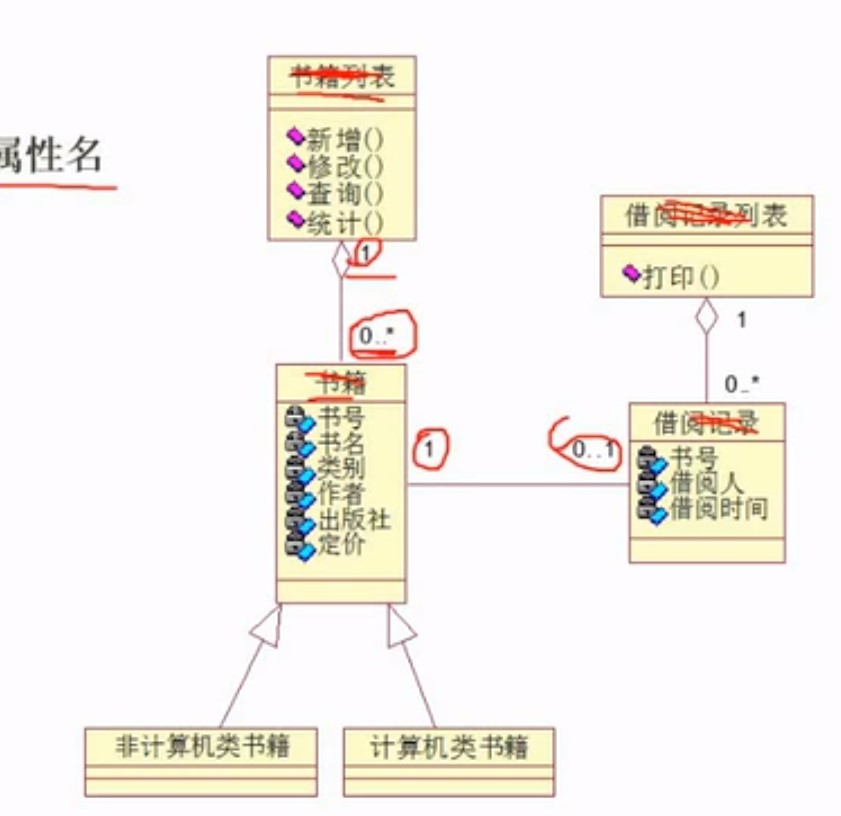

填类名，方法名，属性名

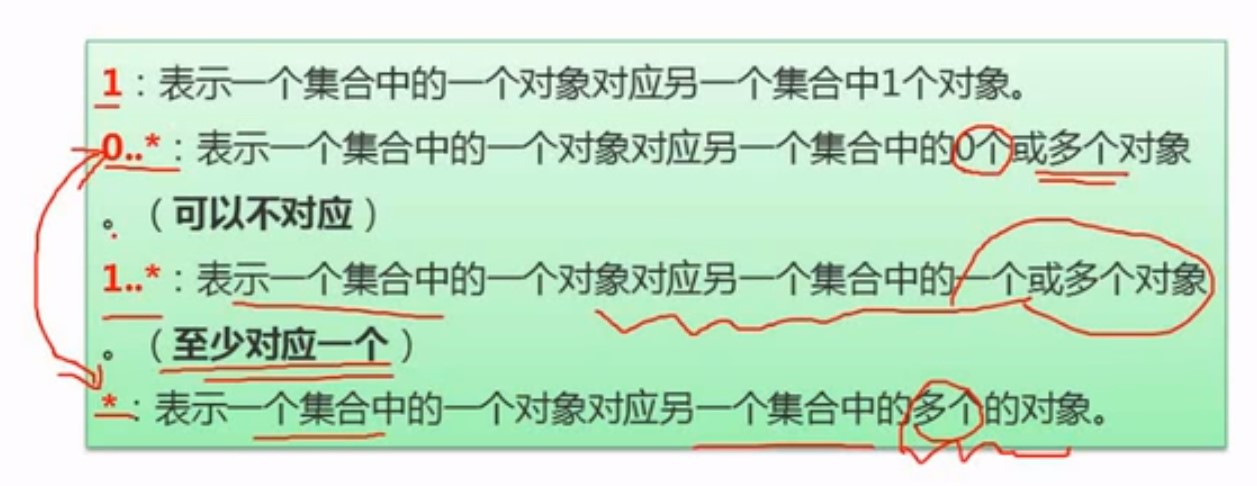

多重度

0..* 和 *  是等价的

填关系

真正要了解的是泛化

实现的对接口，泛化对类

菱形指向聚和护着组合的一边

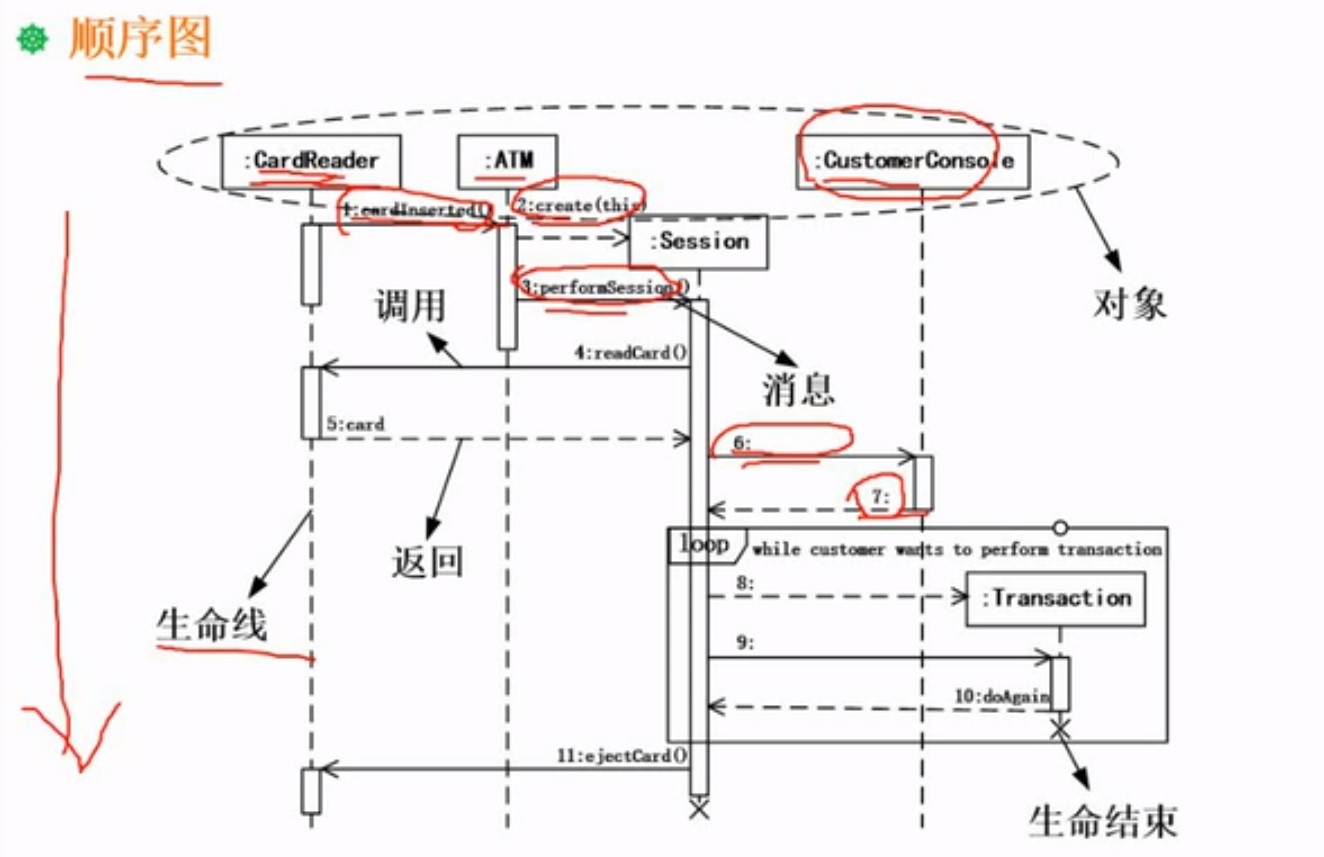

1.3顺序图

流程图从上往下走

每个箭头对应的是消息

就是表现出处理环节的时间顺序环节

考察的是填类名和填空缺的消息名

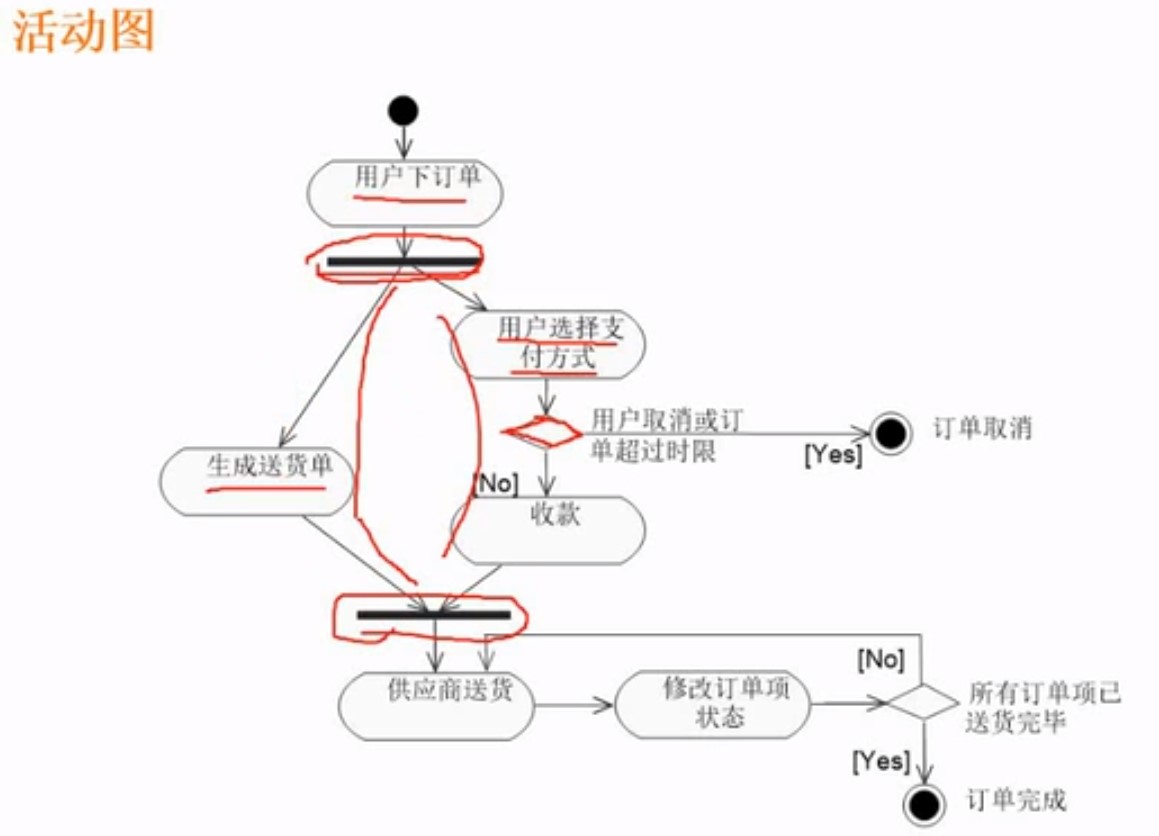

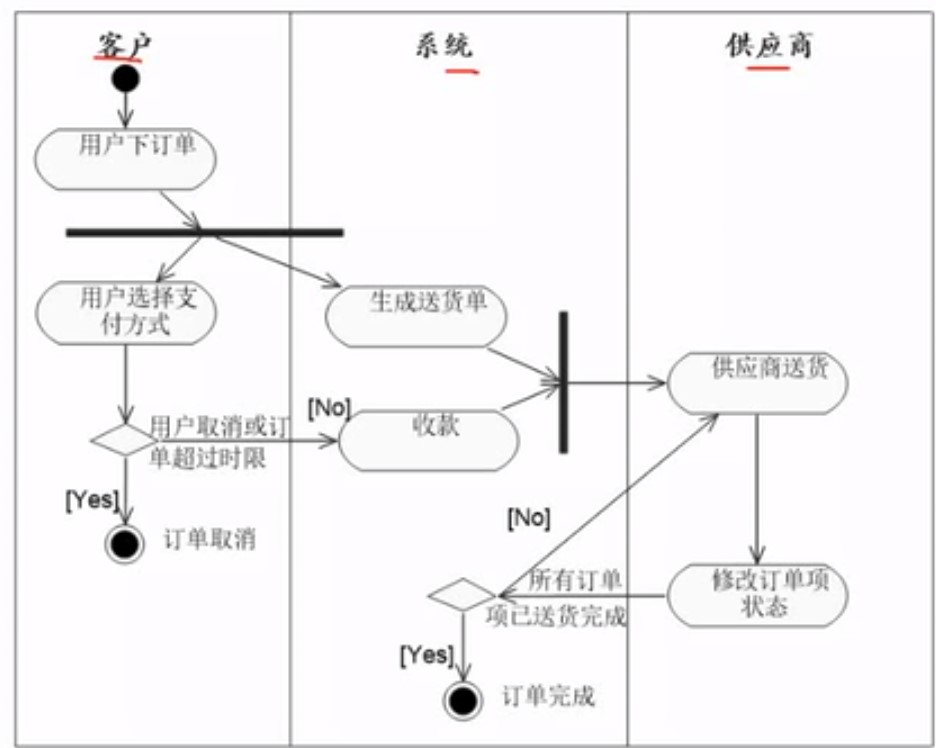

1.4活动图

类似程序的活动流程图

多泳道，可以看到用户看到负责的环节

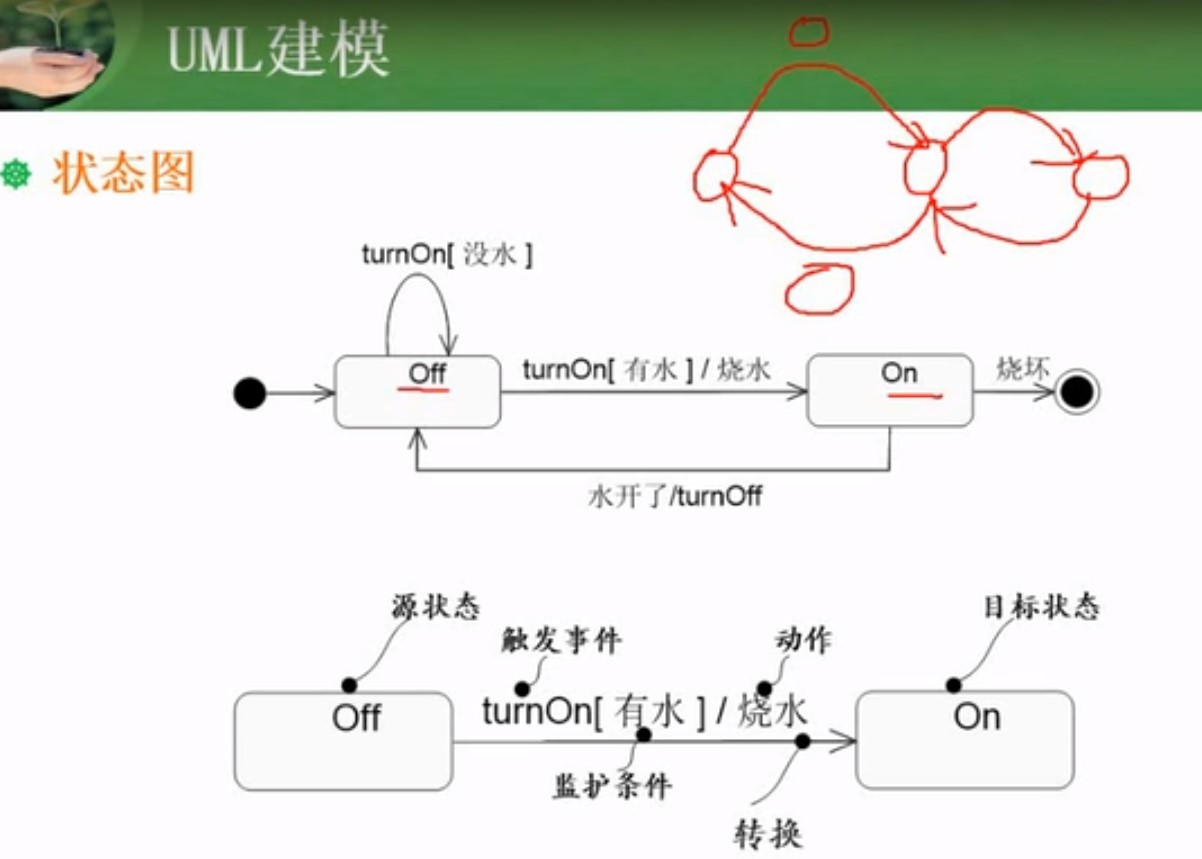

1.5状态图

代表状态的变化，以状态为节点

类似会员的级别，用状态图

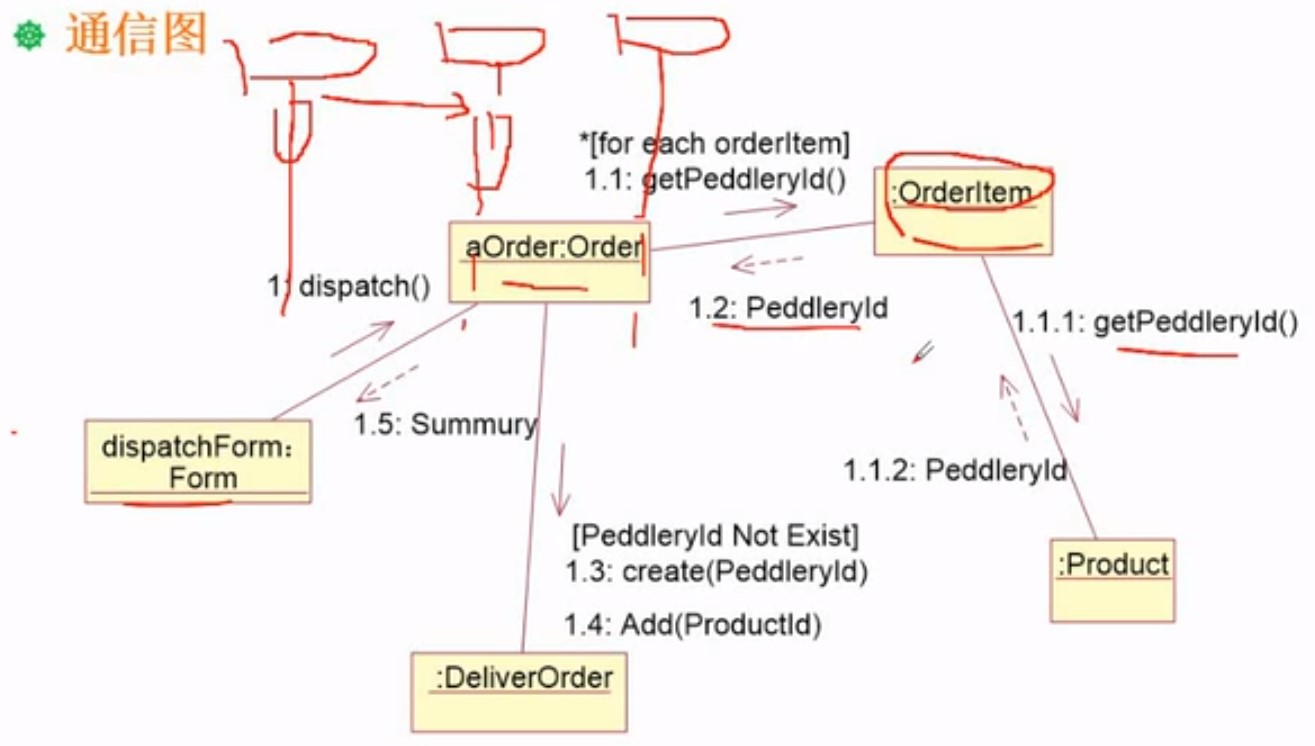

1.6通信图

又称为协作图， 是顺序图的另外一种表现

时间方面没有表现的很明晰，其他方面没有变化，顺序图和通信图统称为协作图

2.案例分析

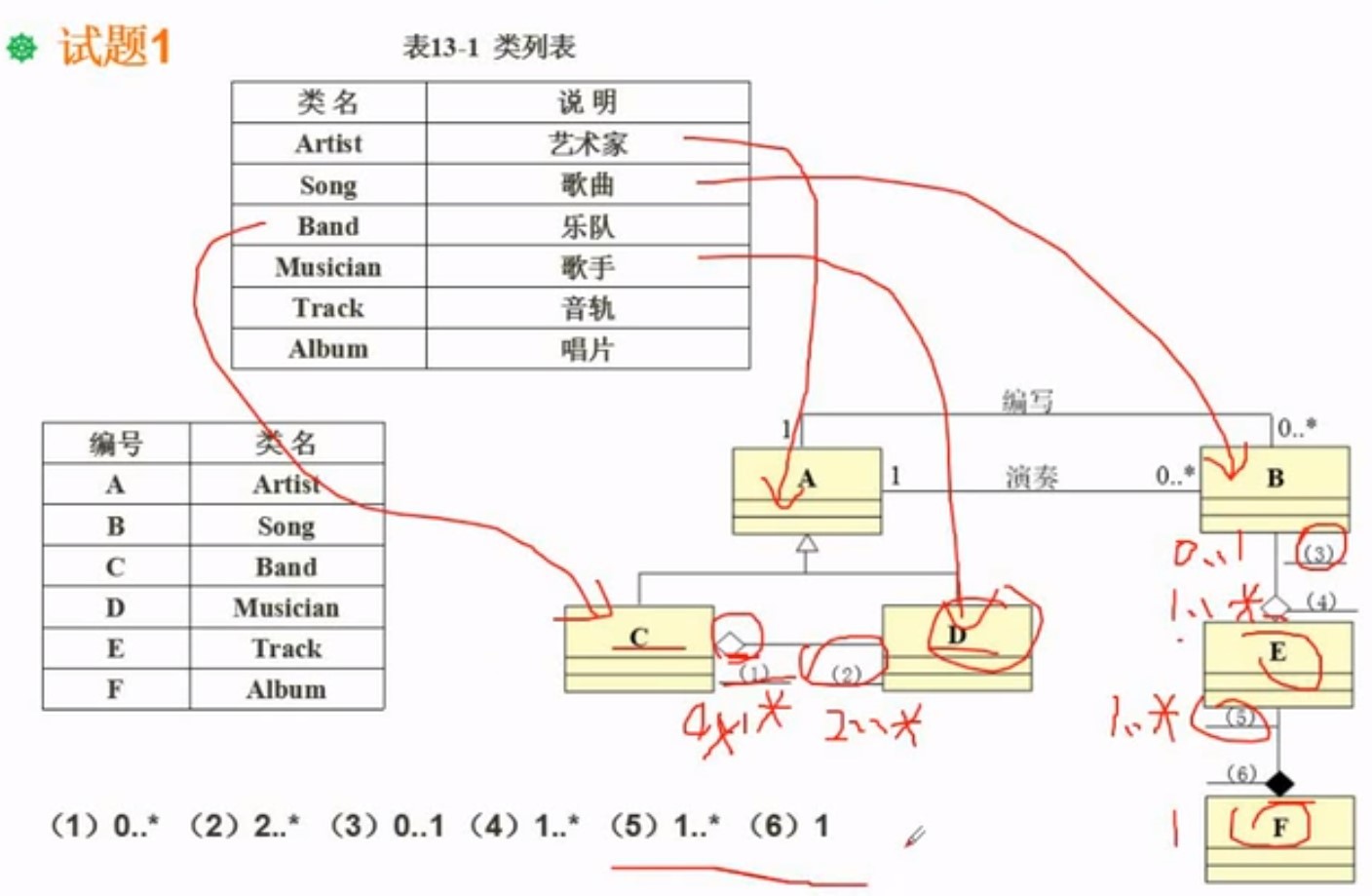

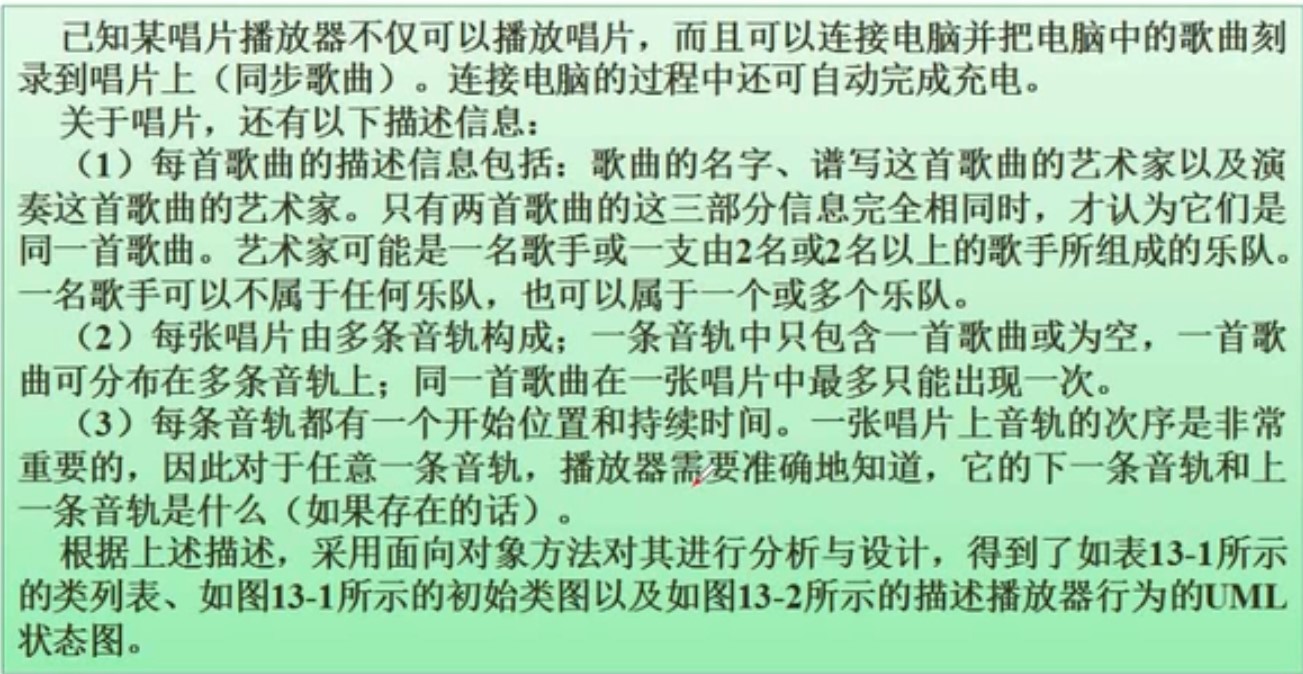

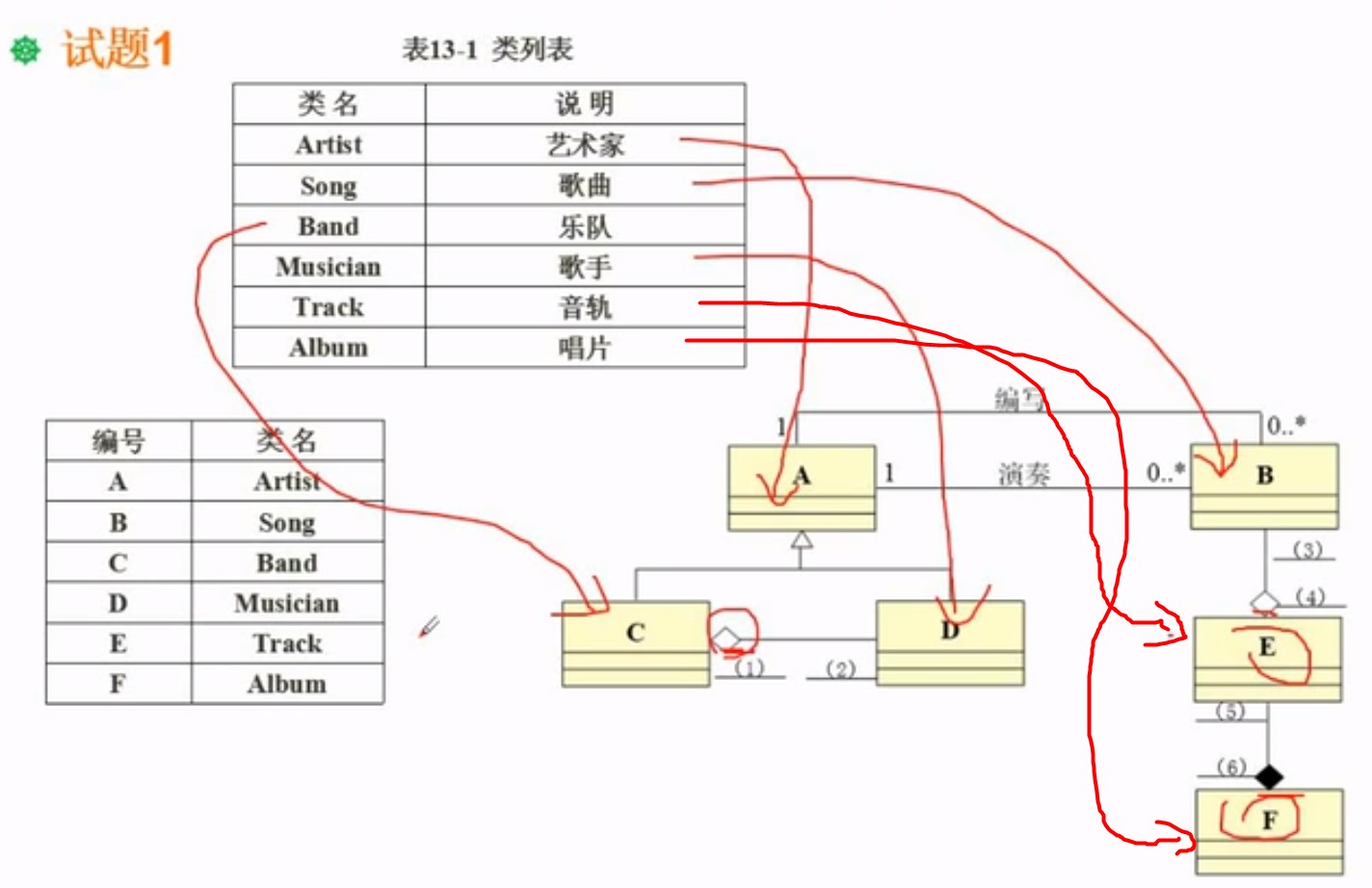

案例1

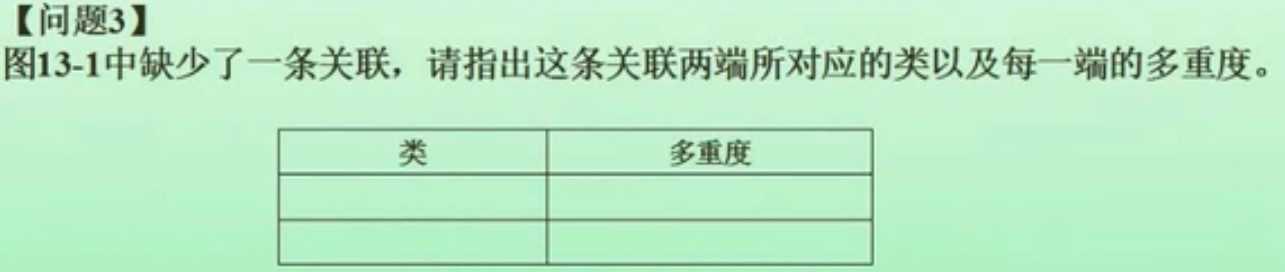

判断多重度，首先要看清楚题目，还有就是站在对向的一边来分析。

多少。。* ，看题目，1或者2,3,4以此类推

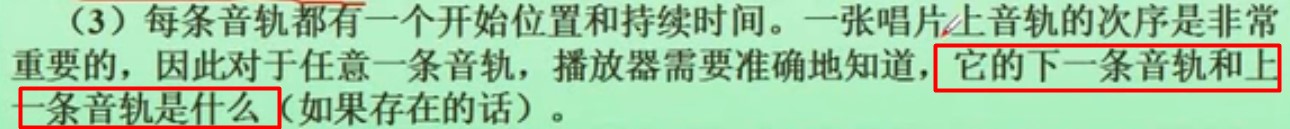

所以音轨跟音轨自己的联系  两端都是音轨 ，分别是 0打1  就是下一个有音轨就是1，没有就是0

3.常考的题型

类图

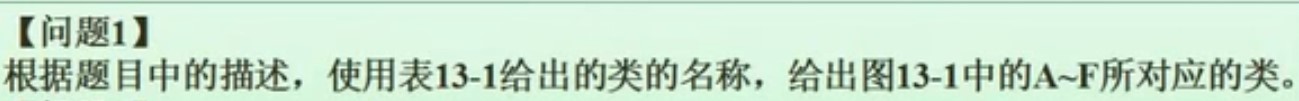

问题1

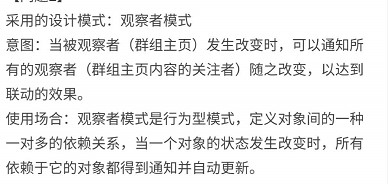

问题2 设计模式

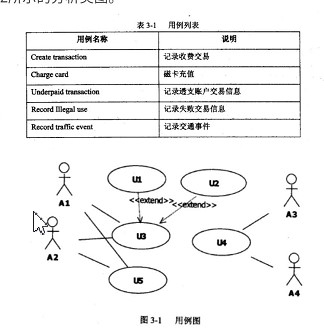

用例图

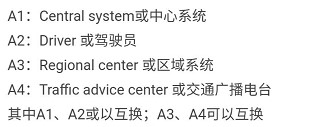

问题1 参与者

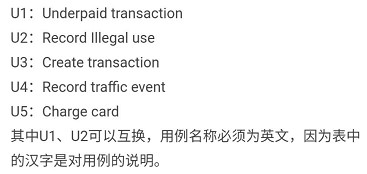

问题2 用例

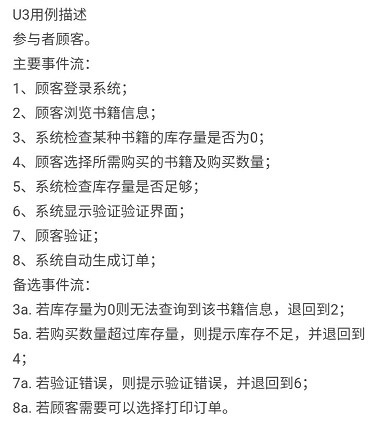

问题3 事件流

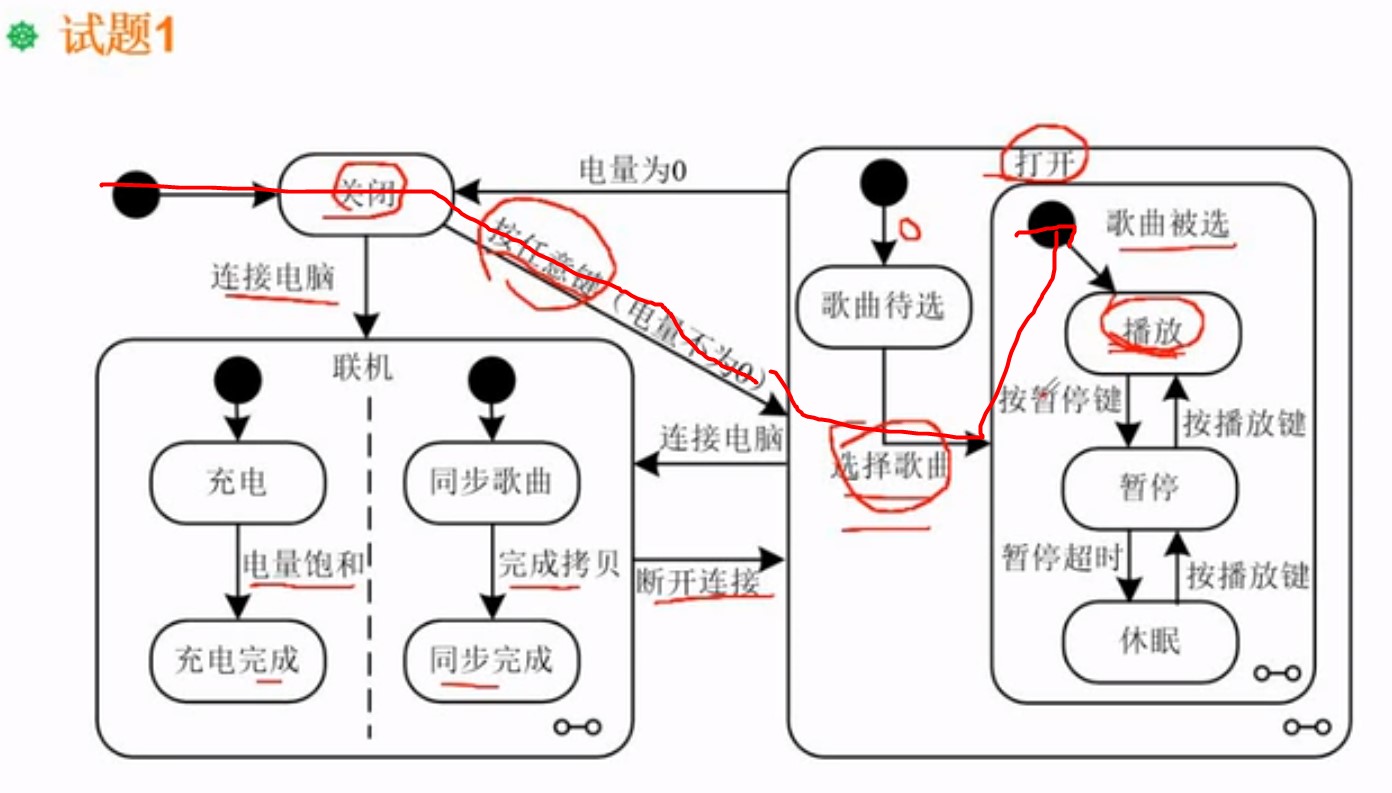

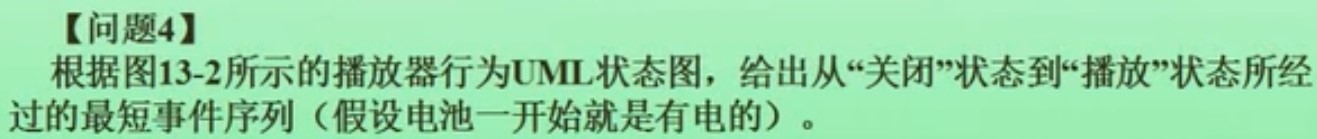

状态图

问题1
