zynq qspi 传输方式研究

总结放在前面：　

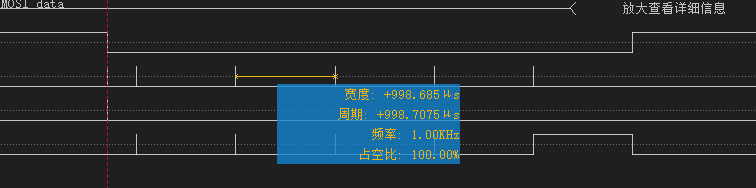

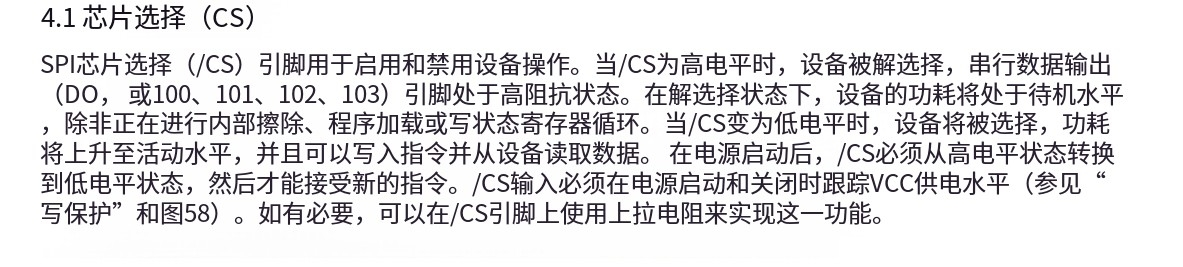

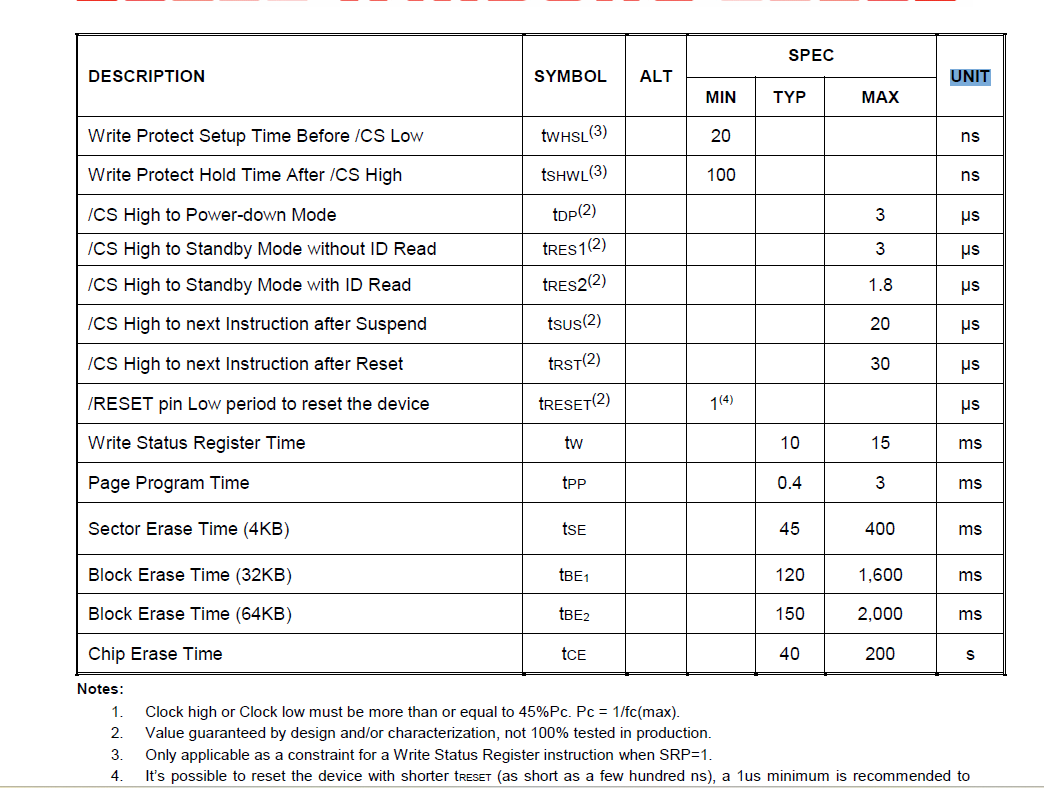

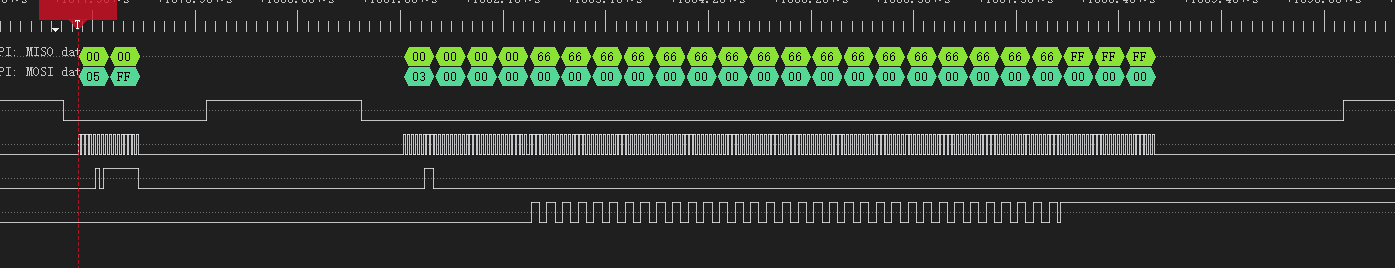

　　1、CS 使用手动模式，因为在写TX FIFO过程中，被别的线程或者中断打断，填充 TX FIFO 的速度小于 QSPI 传输速度，则会导致，CS自动模式下，会自动拉高，导致后续数据读写失败，因为CS拉高， FLASH 认为上一个命令完成了，所以失败；

2、if mod ，CR的31位，要设为 0，如果设置为1则会根据第一个字节的命令，修改传输在总线上的数据，比如 03 读取数据时，第5-后续都会是0，这会导致 4字节地址不能使用，超过 16MB 的 FLASH 不能使用；

3、TX FIFO 和 RX FIFO 阈值设定为1，这样可以根据状态寄存器，来判断 FIFO 是否存在数据；

4、使用 1字节，2字节，3字节，4字节填充 TX FIFO 时，优先使用 4字节填充，最后剩余的使用 1、2、3字节传输，但是要等 TX FIFO 清空后，再使用 1、2、3 字节填充；

　　5、使用 1、2、3 字节填充 TX_FIFO 时，对应的 RX FIFO 也要右移 1字节需要右移 24bit, 2字节需要右移 16bit , 3字节需要右移 8bit;

我的配置如下，仅供参考：

bsp_qspi read_module_id:0x1090101.
bsp_qspi cfg.reg:0xA44D1.
bsp_qspi delay.reg:0x0.
bsp_qspi gpio.reg:0x1.
bsp_qspi interrupt_disable.reg:0x0.
bsp_qspi interrupt_enable.reg:0x0.
bsp_qspi interrupt_mask.reg:0x0.
bsp_qspi interrupt_status.reg:0x4.
bsp_qspi loopback_delay.reg:0x20.
bsp_qspi lqspi_cfg.reg:0x0.
bsp_qspi lqspi_sr.reg:0x0.
bsp_qspi rx_fifo_threshold.reg:0x1.
bsp_qspi tx_fifo_threshold.reg:0x1.

1、ZYNQ QSPI 特点

TX FIFO 63 字；
RX FIFO 63 字；
TX FIFO 填充数据后，可以自动触发传输，也可以手动触发；
cs 使能脚，可以手动控制，也可以自动控制；
支持线性地址模式；
支持 FIFO 阈值设定，取值范围 0-63；
支持中断，具体详看中断寄存器；

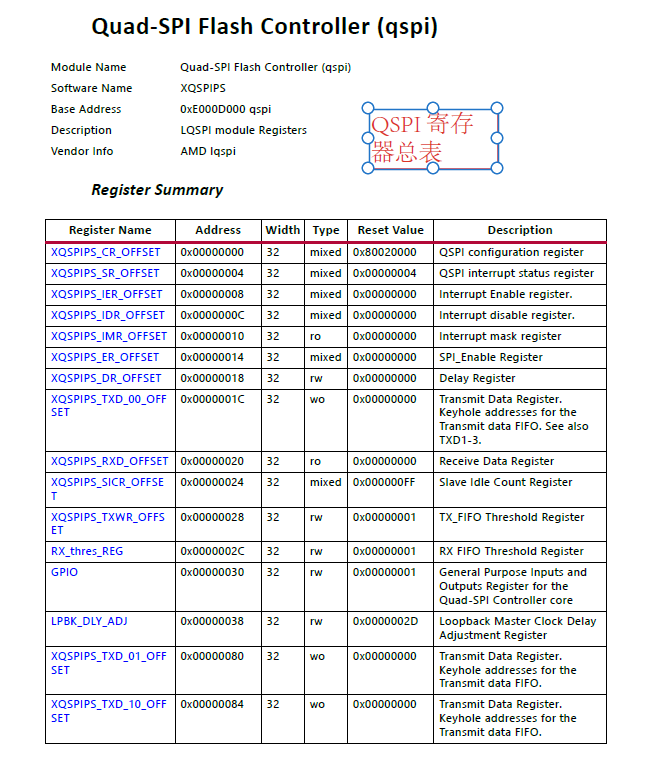

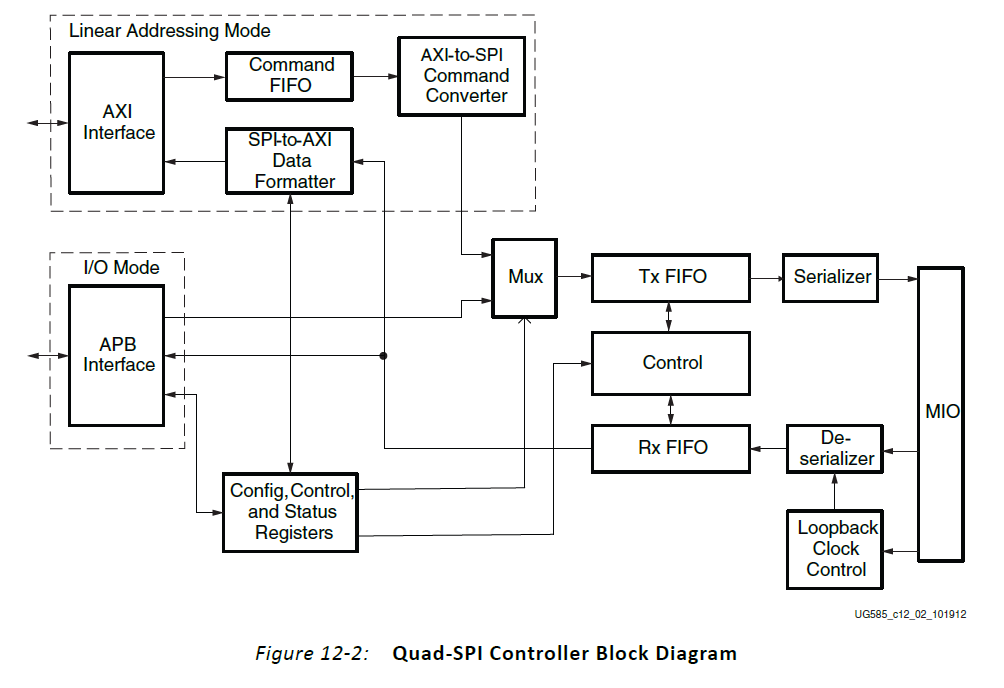

2、框图

3、发送数据有4种方式

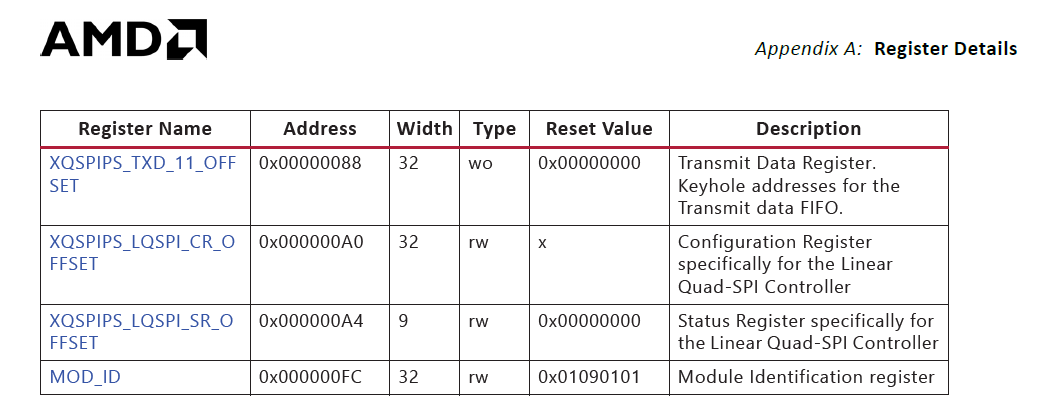

　　1、单独传输1个字节，使用寄存器 XQSPIPS_TXD_01_OFFSET， 同时接收寄存器，需要右移 24位，才是接收的数据；

　　2、单独传输2个字节，使用寄存器 XQSPIPS_TXD_10_OFFSET， 同时接收寄存器，需要右移 16位，才是接收的数据；

　　3、单独传输3个字节，使用寄存器 XQSPIPS_TXD_11_OFFSET， 同时接收寄存器，需要右移 8位，才是接收的数据；

　　4、单独传输4个字节，使用寄存器 XQSPIPS_TXD_00_OFFSET，同时接收寄存器，不需要右移；

注意：经过我测试，上面4种方式可以一起使用！但是要注意使用方法，详细看：https://i.cnblogs.com/posts/edit;postId=18977482

1、可以选择混合使用，具体看：https://i.cnblogs.com/posts/edit;postId=18977482

2、可以选择，只使用 4字节发送，不够4字节时，补充 0xFF;

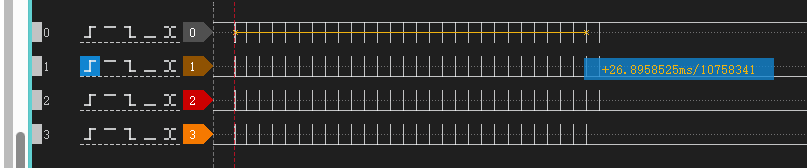

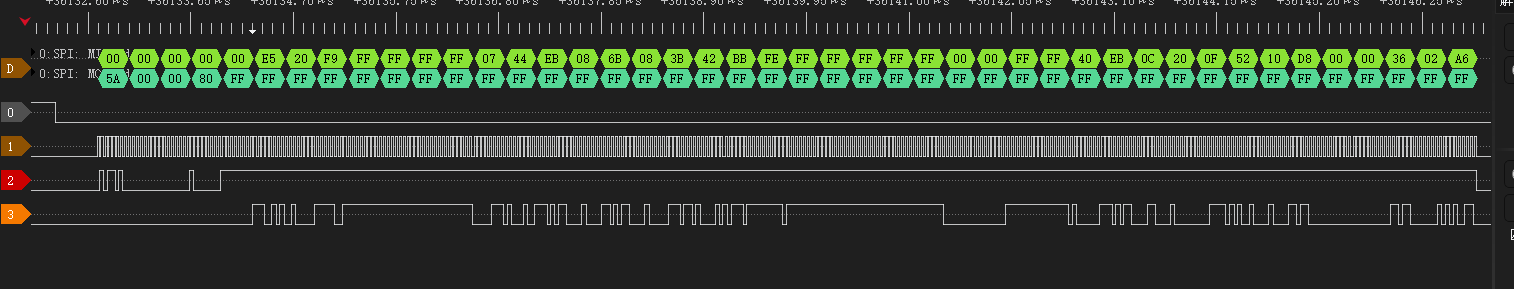

因此读取 17个字节时，命令+地址4个字节，读取数据长度17个字节，应该传输 21 字节，但是因为 FIFO 传输的问题，需要多传输3个字节，结果如下：

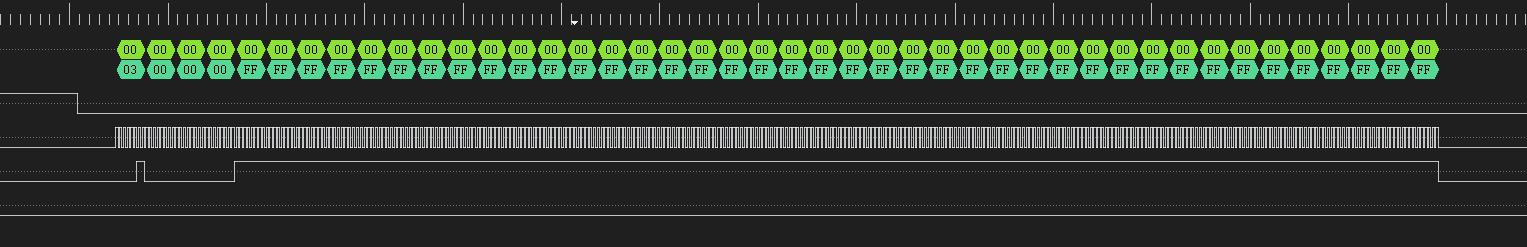

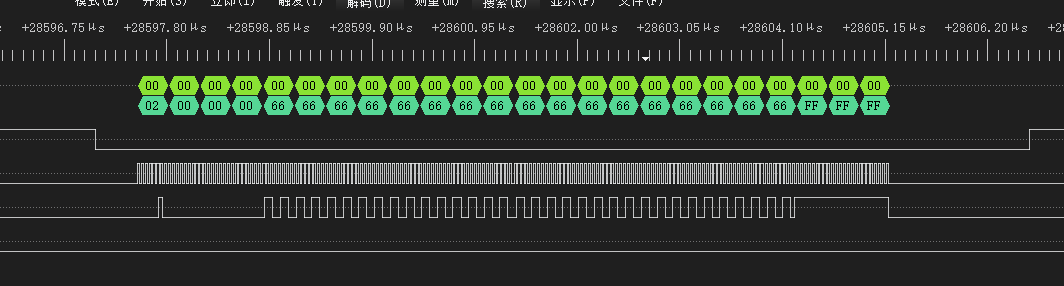

注意这里有个奇怪的现象，除了最开始的4个字节 03 00 00 00，其他的 20个字节应该是 0xFF, 但是实际是 0x00, 可能QSPI 底层给改了!

原因; XQSPIPS_CR_IFMODE_MASK =1 则会识别第一个传输字节

// 0: legacy SPI mode ; 1: Flash memory interface mode;

// This control is required to enable or disable automatic recognition of instruction bytes in the first byte of a transfer.
// If this mode is disabled, the core will operate in standard SPI mode, with no dual- or quad-bit
// input or output capability; the extended bits will be configured as inputs to prevent any
// driver contention on these pins. If enabled, flash memory interface instructions
// are automatically recognized and the I/O configured accordingly.
