acl练习

 https://blog.csdn.net/shengjie87/article/details/107659069



重点：基本ACL 编号为1-99 和1300-1399   ，高级ACL 100-199和2000-2699



 acl 3000

 [R2-acl-adv-3000]  rule deny tcp source 12.1.1.1 0.0.0.0 destination 202.10.100.10  0.0.0.0 destination-port eq 21


 //拒绝  源为12.1.1.1   目的地址为202.10.100.10 通过 21号端口通信

ftp 控制端口



[R2-acl-adv-3000]rule deny tcp source 12.1.1.1 0.0.0.0 destination 202.10.100.10
 0.0.0.0 destination-port eq 20
//拒绝  源为12.1.1.1   目的地址为202.10.100.10 通过 20号端口（ftp数据端口）通信

ACL配置

• • 实验拓扑
  • 实验准备
  • • 配置4台主机
    • 配置ftp服务器
  • 实验思路
  • 实验步骤
  • 实验验证

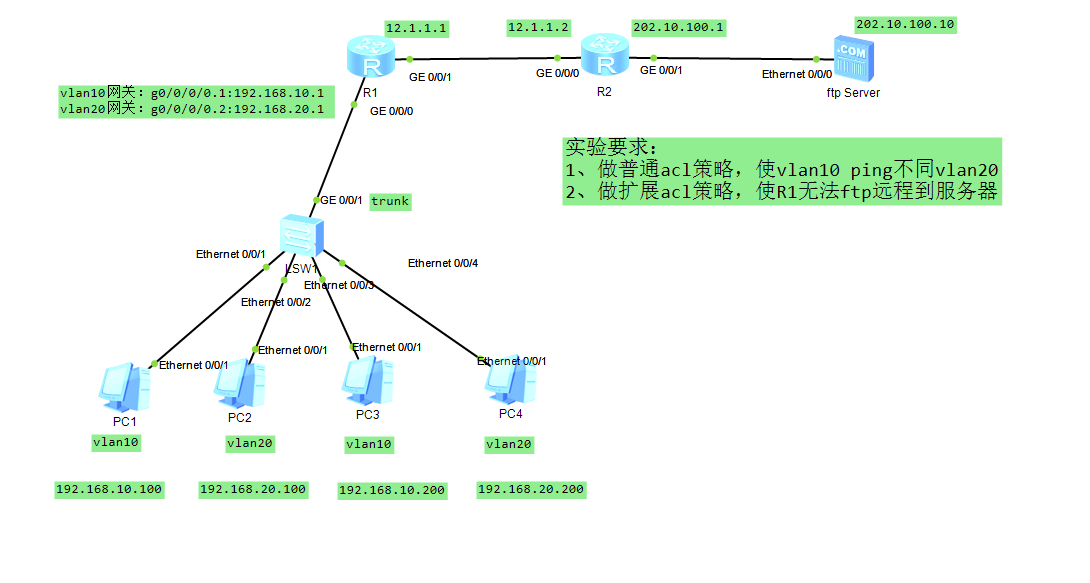

实验拓扑

实验准备

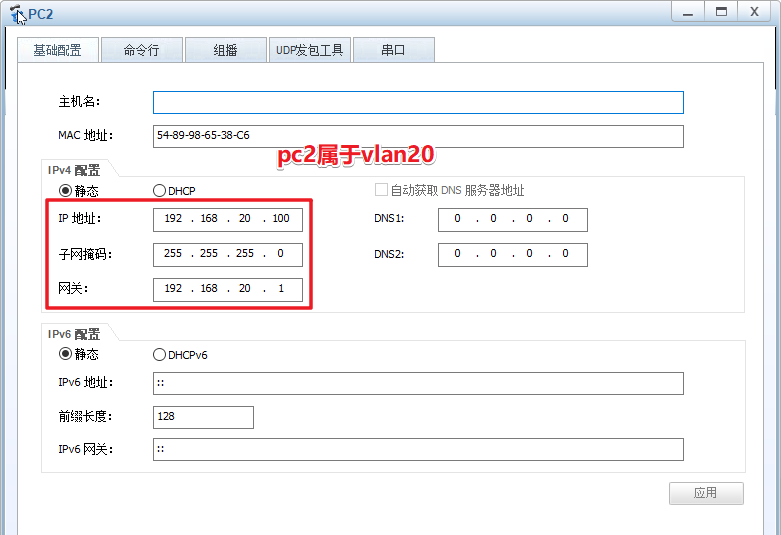

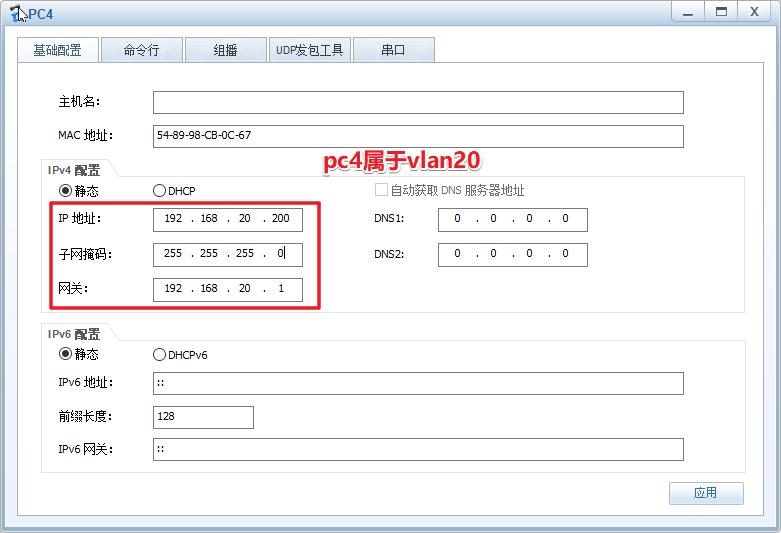

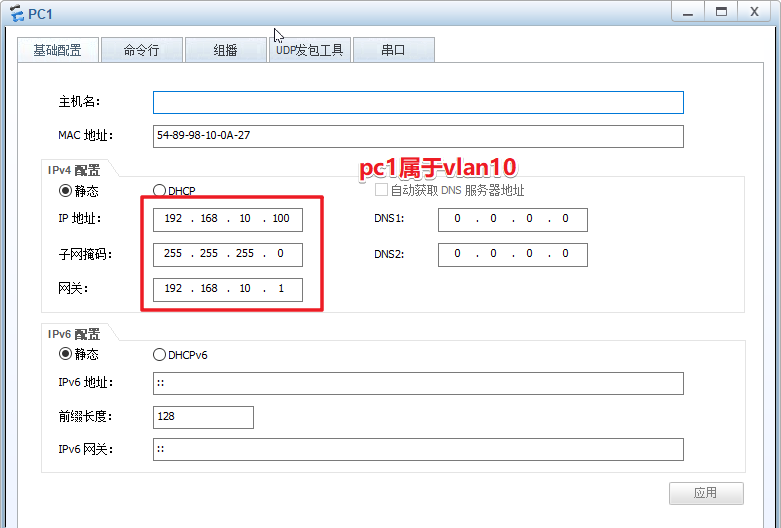

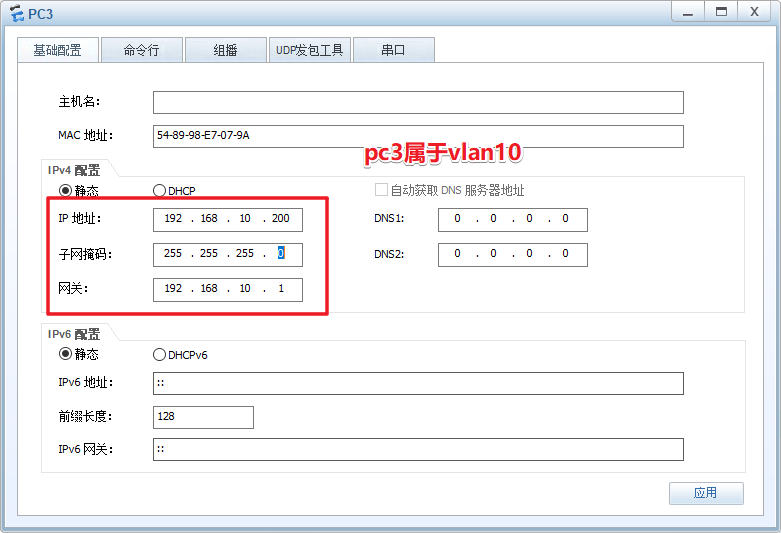

配置4台主机

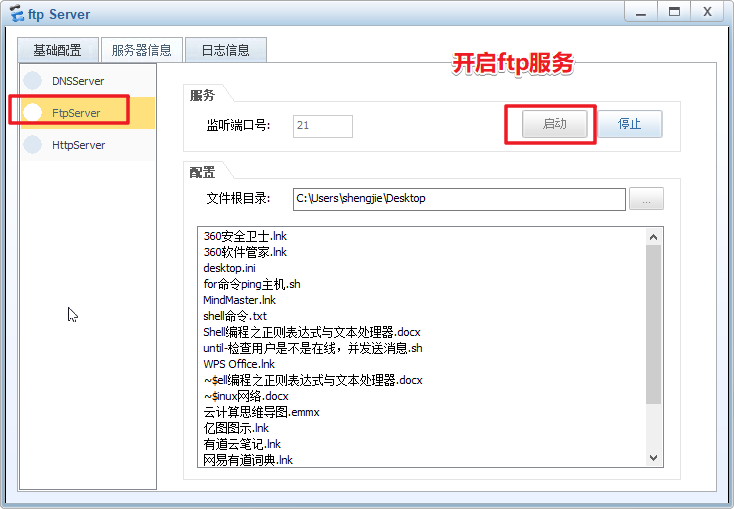

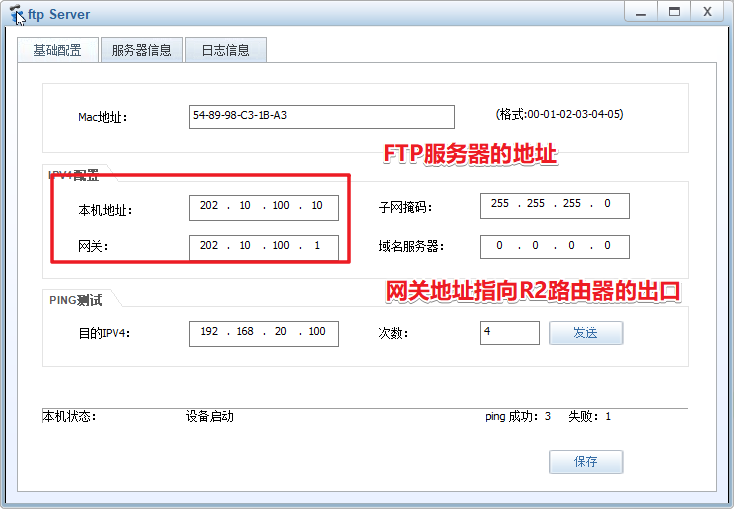

配置ftp服务器

实验思路

• 如果要让vlan10 ping不通vlan20，可以在R1路由器上设置普通的acl策略，阻止源为vlan10网段的ip的访问，然后把策略应用到vlan20网关的接口上
• 如果要让R1访问不了ftp服务器，可以在R2上做扩展acl策略，源为R1的出口ip，目标为ftp服务器地址，阻止的协议是tcp的20和21端口，然后把策略应用到R2的出接口上
• 因为acl策略默认是拒绝所有的，所以做了拒绝具体的策略以后，别忘了还要放开其他的流量，所以还要加一条rule permit策略

实验步骤

二层交换机上的配置

单臂路由器R1的配置：

出口路由器R2的配置：

实验验证

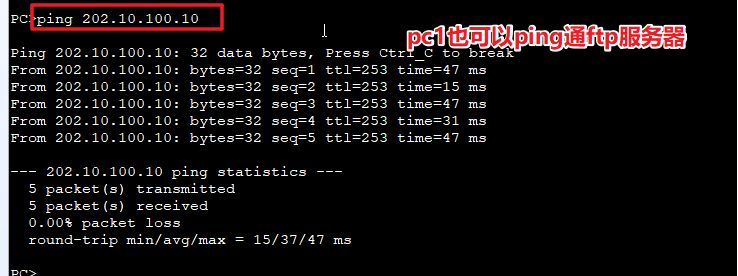

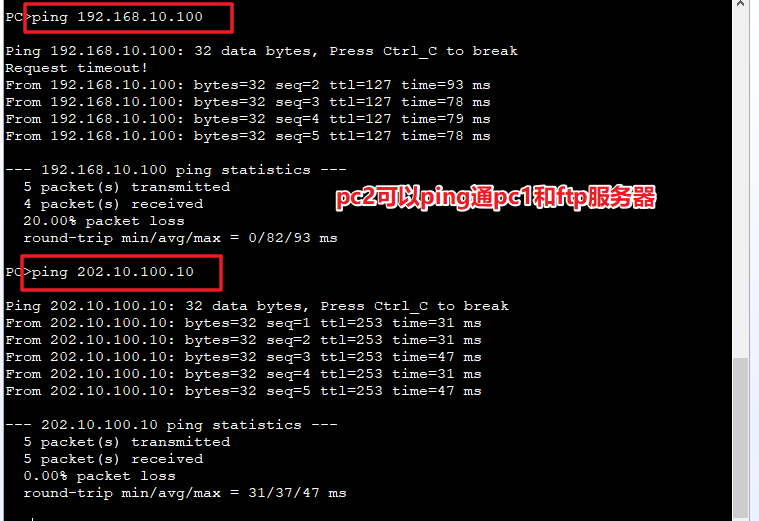

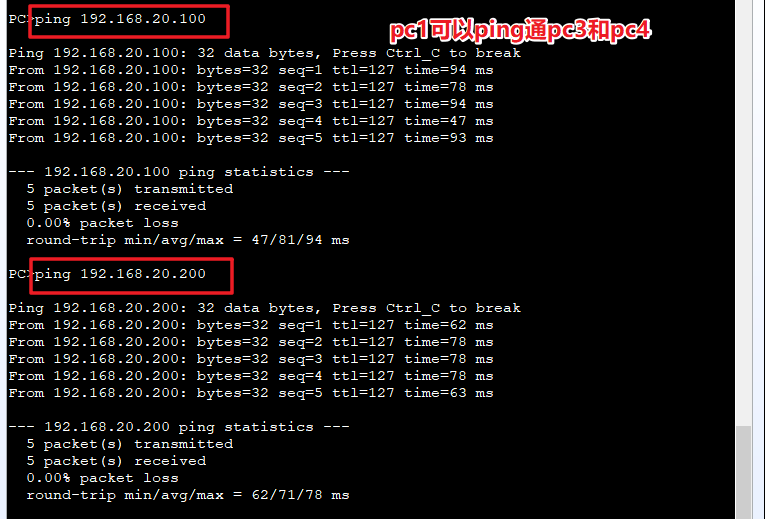

没有配置acl策略之前，验证全网互通



R1路由器也可以ftp到服务器上

R1上配置acl 2000策略以后

R2配置了acl 3000以后

把
