keepalived脑裂
1脑裂
在高可用（HA）系统中，当联系2个节点的“心跳线”断开时，本来为一整体、动作协调的HA系统，就分裂成为2个独立的个体。由于相互失去了联系，都以为是对方出了故障。两个节点上的HA软件像“裂脑人”一样，争抢“共享资源”、争起“应用服务”，就会发生严重后果——或者共享资源被瓜分、2边“服务”都起不来了；或者2边“服务”都起来了，但同时读写“共享存储”，导致数据损坏（常见如数据库轮询着的联机日志出错）。
对付HA系统“裂脑”的对策，目前达成共识的的大概有以下几条：
- 添加冗余的心跳线，例如：双线条线（心跳线也HA），尽量减少“裂脑”发生几率；
- 启用磁盘锁。正在服务一方锁住共享磁盘，“裂脑”发生时，让对方完全“抢不走”共享磁盘资源。但使用锁磁盘也会有一个不小的问题，如果占用共享盘的一方不主动“解锁”，另一方就永远得不到共享磁盘。现实中假如服务节点突然死机或崩溃，就不可能执行解锁命令。后备节点也就接管不了共享资源和应用服务。于是有人在HA中设计了“智能”锁。即：正在服务的一方只在发现心跳线全部断开（察觉不到对端）时才启用磁盘锁。平时就不上锁了。
- 设置仲裁机制。例如设置参考IP（如网关IP），当心跳线完全断开时，2个节点都各自ping一下参考IP，不通则表明断点就出在本端。不仅“心跳”、还兼对外“服务”的本端网络链路断了，即使启动（或继续）应用服务也没有用了，那就主动放弃竞争，让能够ping通参考IP的一端去起服务。更保险一些，ping不通参考IP的一方干脆就自我重启，以彻底释放有可能还占用着的那些共享资源
1.1 脑裂产生的原因
一般来说，脑裂的发生，有以下几种原因：
- 高可用服务器对之间心跳线链路发生故障，导致无法正常通信
- 因心跳线坏了（包括断了，老化）
- 因网卡及相关驱动坏了，ip配置及冲突问题（网卡直连）
- 因心跳线间连接的设备故障（网卡及交换机）
- 因仲裁的机器出问题（采用仲裁的方案）
- 高可用服务器上开启了 iptables防火墙阻挡了心跳消息传输
- 高可用服务器上心跳网卡地址等信息配置不正确，导致发送心跳失败
- 其他服务配置不当等原因，如心跳方式不同，心跳广插冲突、软件Bug等
注意：
Keepalived配置里同一 VRRP实例如果 virtual_router_id两端参数配置不一致也会导致裂脑问题发生。
1.2 脑裂的常见解决方案
在实际生产环境中，我们可以从以下几个方面来防止裂脑问题的发生：
- 同时使用串行电缆和以太网电缆连接，同时用两条心跳线路，这样一条线路坏了，另一个还是好的，依然能传送心跳消息
- 当检测到裂脑时强行关闭一个心跳节点（这个功能需特殊设备支持，如Stonith、feyce）。相当于备节点接收不到心跳消患，通过单独的线路发送关机命令关闭主节点的电源
- 做好对裂脑的监控报警（如邮件及手机短信等或值班）.在问题发生时人为第一时间介入仲裁，降低损失。例如，百度的监控报警短信就有上行和下行的区别。报警消息发送到管理员手机上，管理员可以通过手机回复对应数字或简单的字符串操作返回给服务器.让服务器根据指令自动处理相应故障，这样解决故障的时间更短.
当然，在实施高可用方案时，要根据业务实际需求确定是否能容忍这样的损失。对于一般的网站常规业务.这个损失是可容忍的
1.3 对脑裂进行监控
对脑裂的监控应在备用服务器上进行，通过添加zabbix自定义监控进行。
监控什么信息呢？监控备上有无VIP地址
备机上出现VIP有两种情况：
- 发生了脑裂
- 正常的主备切换
监控只是监控发生脑裂的可能性，不能保证一定是发生了脑裂，因为正常的主备切换VIP也是会到备上的。
监控脚本如下：
[root@slave ~]# mkdir -p /scripts && cd /scripts [root@slave scripts]# vim check_keepalived.sh #!/bin/bash if [ `ip a show ens160 |grep 192.168.6.153|wc -l` -ne 0 ] then echo "keepalived is error!" else echo "keepalived is OK !" fi
编写脚本时要注意，网卡要改成你自己的网卡名称，VIP也要改成你自己的VIP，最后不要忘了给脚本赋予执行权限，且要修改/scripts目录的属主属组为zabbix
基于上篇文章来进行监控，已提前安装好lamp
| 名称 | ip |
| node1(主keepalived,lvs,) | 192.168.6.152 |
| node2(备keepalived,lvs,zabbix-agent) | 192.168.6.153 |
| rs1(nginx) | 192.168.6.135 |
| rs2(nginx) | 192.168.6.154 |
| zabbix(zabbix-server) | 192.168.6.155 |
192.168.6.155上装zabbix服务端
# 安装依赖包 [root@zabbix ~]# yum -y install net-snmp-devel libevent-devel # 已提前下好zabbix安装包（zabbix.com下载地址），拖进来 [root@zabbix ~]# ls anaconda-ks.cfg lamp lamp.sh zabbix-5.0.25.tar.gz # 解压 [root@zabbix ~]# tar xf zabbix-5.0.25.tar.gz [root@zabbix ~]# ls anaconda-ks.cfg lamp lamp.sh zabbix-5.0.25 zabbix-5.0.25.tar.gz #创建用户 [root@zabbix ~]# useradd -r -M -s /sbin/nologin zabbix [root@zabbix ~]# id zabbix uid=991(zabbix) gid=989(zabbix) groups=989(zabbix) # 创建目录 [root@zabbix ~]# mkdir -p /usr/lib/zabbix # 更改属组属主 [root@zabbix ~]# chown -R zabbix.zabbix /usr/lib/zabbix # 更改权限 [root@zabbix ~]# chmod 770 /usr/lib/zabbix [root@zabbix ~]# ll /usr/lib/zabbix/ -d drwxrwx--- 2 zabbix zabbix 6 Sep 3 09:36 /usr/lib/zabbix/
[root@zabbix ~]# mysql -uroot -p123456 mysql: [Warning] Using a password on the command line interface can be insecure. Welcome to the MySQL monitor. Commands end with ; or \g. Your MySQL connection id is 2 Server version: 5.7.37 MySQL Community Server (GPL) Copyright (c) 2000, 2022, Oracle and/or its affiliates. Oracle is a registered trademark of Oracle Corporation and/or its affiliates. Other names may be trademarks of their respective owners. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. #创建zabbix数据库修改排序规则 mysql> create database zabbix character set utf8 collate utf8_bin; Query OK, 1 row affected (0.00 sec) # 创建用户，和密码 mysql> create user 'zabbix'@'localhost' identified by 'zabbix123'; Query OK, 0 rows affected (0.01 sec) # 授权 mysql> grant all privileges on zabbix.* to 'zabbix'@'localhost'; Query OK, 0 rows affected, 1 warning (0.00 sec) mysql> show databases; # 查看 +--------------------+ | Database | +--------------------+ | information_schema | | mysql | | performance_schema | | sys | | zabbix | +--------------------+ 5 rows in set (0.00 sec)
[root@zabbix ~]# cd zabbix-5.0.25/database/mysql/ [root@zabbix mysql]# ls data.sql double.sql images.sql Makefile.am Makefile.in schema.sql [root@zabbix mysql]# mysql -uroot -p123456 zabbix < schema.sql # 把结构传过去 mysql: [Warning] Using a password on the command line interface can be insecure. [root@zabbix mysql]# mysql -uroot -p123456 zabbix < images.sql # # 把图像传过去 mysql: [Warning] Using a password on the command line interface can be insecure. [root@zabbix mysql]# mysql -uroot -p123456 zabbix < data.sql # #把数据传过去 mysql: [Warning] Using a password on the command line interface can be insecure.
# 编译安装zabbix [root@zabbix zabbix-5.0.25]# cd zabbix-5.0.25 [root@zabbix zabbix-5.0.25]#./configure --enable-server --enable-agent --with-mysql --with-net-snmp --with-libcurl --with-libxml2 Enable agent 2: no Enable Java gateway: no LDAP support: no IPv6 support: no *********************************************************** * Now run 'make install' * * * * Thank you for using Zabbix! * * <http://www.zabbix.com> * *********************************************************** [root@zabbix zabbix-5.0.25]# make install
zabbix服务端配置
[root@zabbix zabbix-5.0.25]# cd /usr/local/etc/ [root@zabbix etc]# ls zabbix_agentd.conf zabbix_agentd.conf.d zabbix_server.conf zabbix_server.conf.d [root@zabbix etc]# vim zabbix_server.conf # Mandatory: no # Default: DBPassword=zabbix123 # 添加密码取消注释
[root@zabbix etc]# ss -antl State Recv-Q Send-Q Local Address:Port Peer Address:Port Process LISTEN 0 128 127.0.0.1:9000 0.0.0.0:* LISTEN 0 128 0.0.0.0:22 0.0.0.0:* LISTEN 0 80 *:3306 *:* LISTEN 0 128 *:80 *:* LISTEN 0 128 [::]:22 [::]:* [root@zabbix etc]# pkill zabbix # 杀进程 [root@zabbix etc]# zabbix_server #启动服务端，有可能有时候会起不来，缺libmysqlclient.so.20 -d这个文件，解决方法ln -s /usr/local/mysql/lib/libmysqlclient.so.20 /usr/lib64 [root@zabbix etc]# ss -antl # 服务端起来了 State Recv-Q Send-Q Local Address:Port Peer Address:Port Process LISTEN 0 128 0.0.0.0:10051 0.0.0.0:* LISTEN 0 128 127.0.0.1:9000 0.0.0.0:* LISTEN 0 128 0.0.0.0:22 0.0.0.0:* LISTEN 0 80 *:3306 *:* LISTEN 0 128 *:80 *:* LISTEN 0 128 [::]:22 [::]:* [root@zabbix etc]# zabbix_agentd # 启动客户端 [root@zabbix etc]# ss -antl # 客户端的是10050端口号 State Recv-Q Send-Q Local Address:Port Peer Address:Port Process LISTEN 0 128 0.0.0.0:10050 0.0.0.0:* LISTEN 0 128 0.0.0.0:10051 0.0.0.0:* LISTEN 0 128 127.0.0.1:9000 0.0.0.0:* LISTEN 0 128 0.0.0.0:22 0.0.0.0:* LISTEN 0 80 *:3306 *:* LISTEN 0 128 *:80 *:* LISTEN 0 128 [::]:22 [::]:* [root@zabbix etc]#
zabbix服务端web界面安装与配置

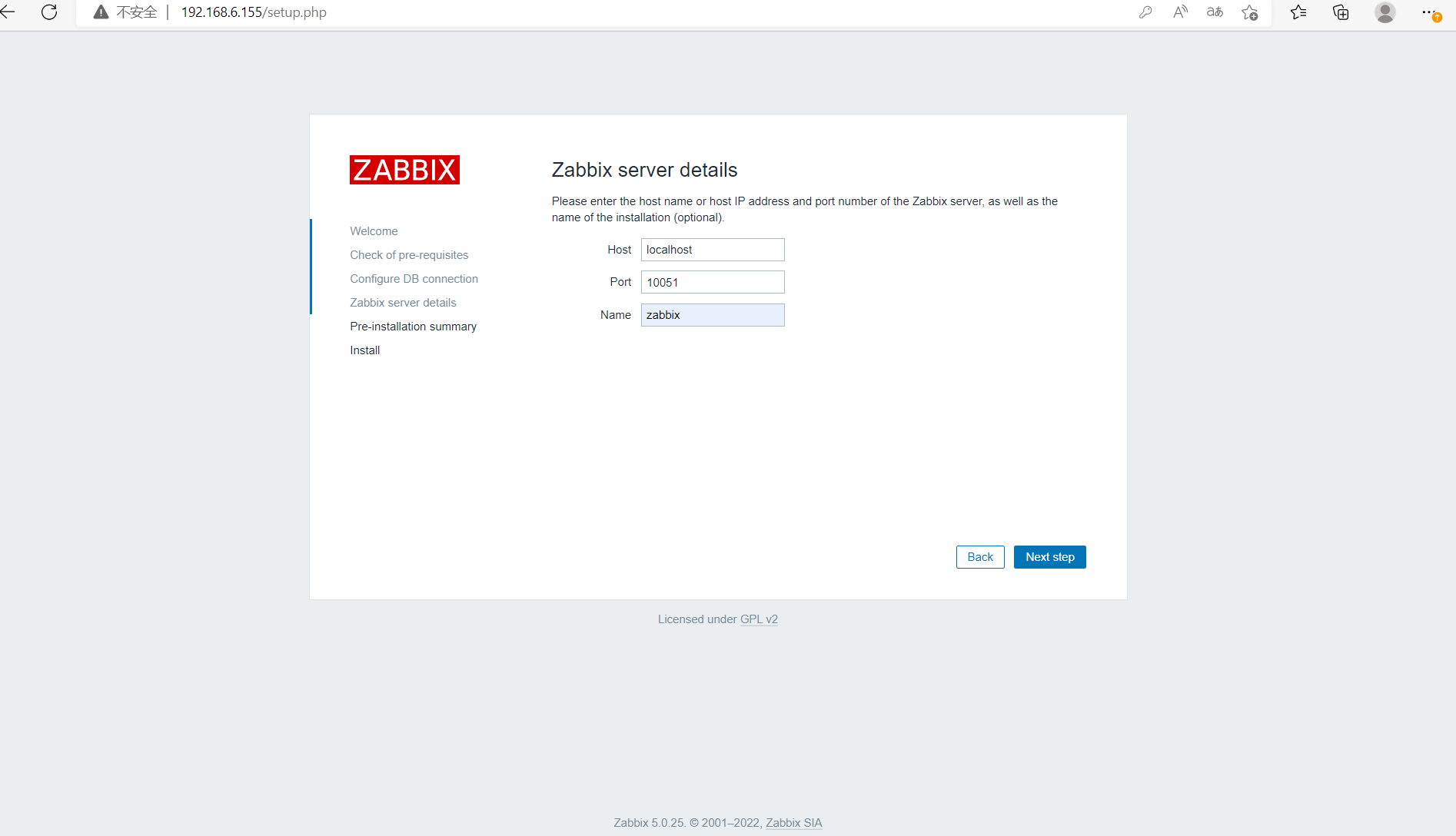

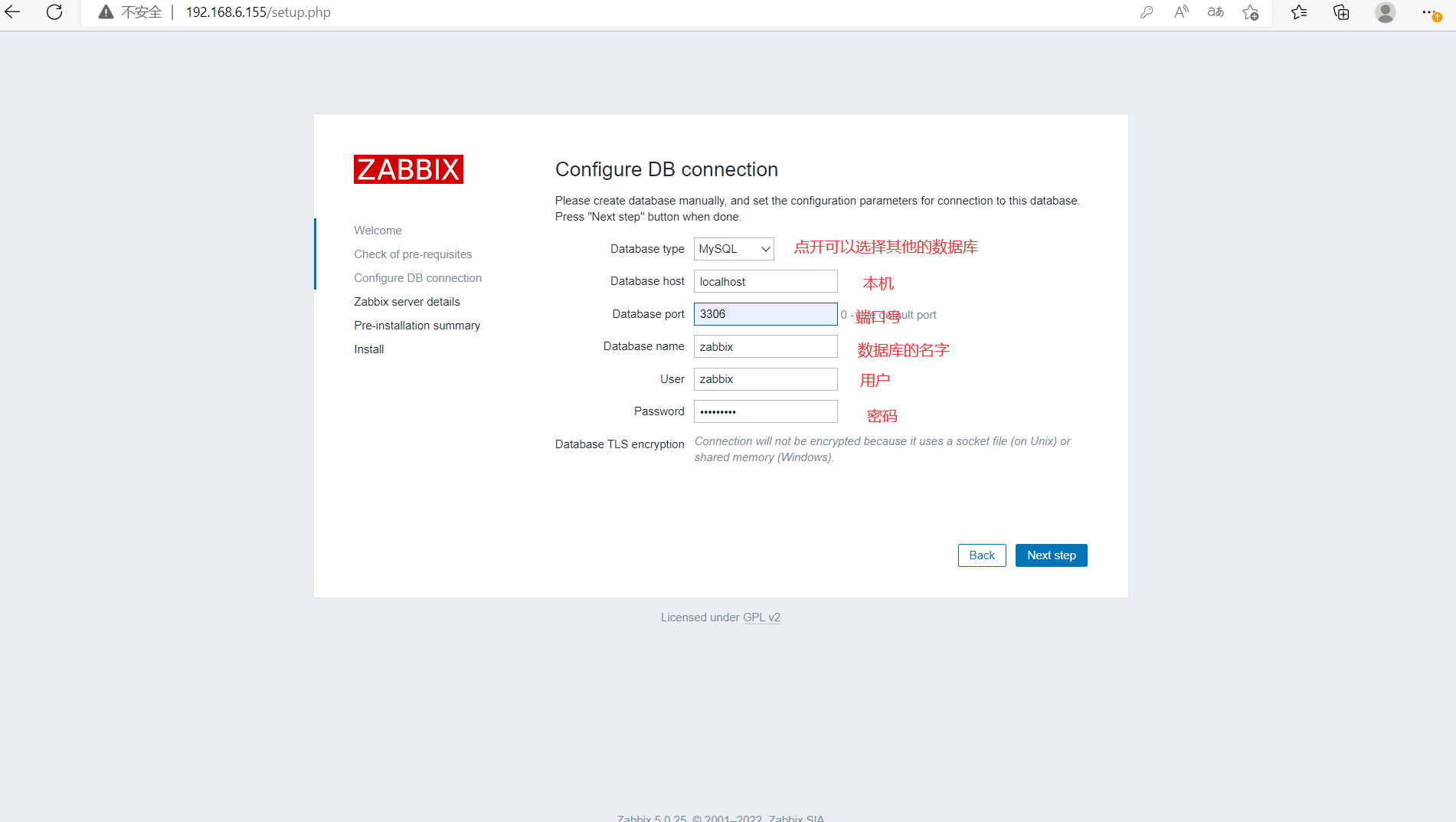

zabbix web界面安装前配置
[root@zabbix etc]# cd [root@zabbix ~]# cd zabbix-5.0.25 [root@zabbix zabbix-5.0.25]# ls aclocal.m4 compile config.sub depcomp Makefile missing ui AUTHORS conf configure include Makefile.am NEWS bin config.guess configure.ac INSTALL Makefile.in README build config.log COPYING install-sh man sass ChangeLog config.status database m4 misc src [root@zabbix zabbix-5.0.25]# cd ui [root@zabbix ui]# ls actionconf.php discoveryconf.php index.php screenedit.php api_jsonrpc.php disc_prototypes.php index_sso.php screen.import.php app favicon.ico items.php screens.php applications.php graphs.php js services.php assets history.php jsLoader.php setup.php audio host_discovery.php jsrpc.php slideconf.php auditacts.php hostgroups.php local slides.php browserwarning.php hostinventoriesoverview.php locale srv_status.php chart2.php hostinventories.php maintenance.php sysmap.php chart3.php host_prototypes.php map.import.php sysmaps.php chart4.php host_screen.php map.php templates.php chart5.php hosts.php modules toptriggers.php chart6.php httpconf.php overview.php tr_events.php chart7.php httpdetails.php queue.php trigger_prototypes.php chart.php image.php report2.php triggers.php conf imgstore.php report4.php vendor conf.import.php include robots.txt zabbix.php correlation.php index_http.php screenconf.php [root@zabbix ui]# cd .. [root@zabbix zabbix-5.0.25]# cp -a ui /usr/local/apache/htdocs/zabbix # 把ui整个目录复制一个 [root@zabbix zabbix-5.0.25]# cd /usr/local/apache/htdocs/ [root@zabbix htdocs]# ls index.html qq zabbix [root@zabbix htdocs]# chown -R apache.apache zabbix/ #更改属组属主 [root@zabbix htdocs]# ll total 8 -rw-r--r-- 1 apache apache 45 Jun 12 2007 index.html drwxr-xr-x 2 apache apache 23 Sep 2 14:25 qq drwxr-xr-x 12 apache apache 4096 Jun 27 15:42 zabbix ## 开启虚拟主机 [root@zabbix ~]# sed -n '/vhosts/p' /usr/local/apache/conf/httpd.conf #Include conf/extra/httpd-vhosts.conf # 匹配到这一行，开机器虚拟主机模式 [root@zabbix ~]# sed -n '/vhosts/s/^#//p' /usr/local/apache/conf/httpd.conf Include conf/extra/httpd-vhosts.conf # 取消注释，开启 [root@zabbix ~]# sed -i '/vhosts/s/^#//g' /usr/local/apache/conf/httpd.conf [root@zabbix ~]# grep 'vhosts' /usr/local/apache/conf/httpd.conf Include conf/extra/httpd-vhosts.conf # 过滤一下，查看是否注释掉了 ## 配置虚拟主机 [root@zabbix ~]# cd /usr/local/apache/conf/extra/ [root@zabbix extra]# ls httpd-autoindex.conf httpd-languages.conf httpd-ssl.conf vhosts.conf httpd-dav.conf httpd-manual.conf httpd-userdir.conf httpd-default.conf httpd-mpm.conf httpd-vhosts.conf httpd-info.conf httpd-multilang-errordoc.conf proxy-html.conf [root@zabbix extra]# cat httpd-vhosts.conf <VirtualHost *:80> DocumentRoot "/usr/local/apache/htdocs/zabbix" ServerName zabbix.example.com ErrorLog "logs/zabbix.example.com-error_log" CustomLog "logs/zabbix.example.com-access_log" common ProxyRequests Off ProxyPassMatch ^/(.*\.php)$ fcgi://127.0.0.1:9000/usr/local/apache/htdocs/zabbix/$1 <Directory "/usr/local/apache/htdocs/zabbix"> Options none AllowOverride none Require all granted </Directory> </VirtualHost> [root@zabbix ~]# cd /usr/local/apache/htdocs/zabbix [root@zabbix zabbix]# ll -d conf drwxr-xr-x 3 apache apache 94 Jun 27 15:41 conf [root@zabbix zabbix]# chmod 777 conf #添加权限777 [root@zabbix zabbix]# sed -ri 's/(post_max_size =).*/\1 16M/g' /etc/php.ini [root@zabbix zabbix]# sed -ri 's/(max_execution_time =).*/\1 300/g' /etc/php.ini [root@zabbix zabbix]# sed -ri 's/(max_input_time =).*/\1 300/g' /etc/php.ini [root@zabbix zabbix]# sed -i '/;date.timezone/a date.timezone = Asia/Shanghai' /etc/php.ini [root@zabbix extra]# systemctl restart httpd [root@zabbix extra]# systemctl restart mysqld [root@zabbix extra]# systemctl restart php

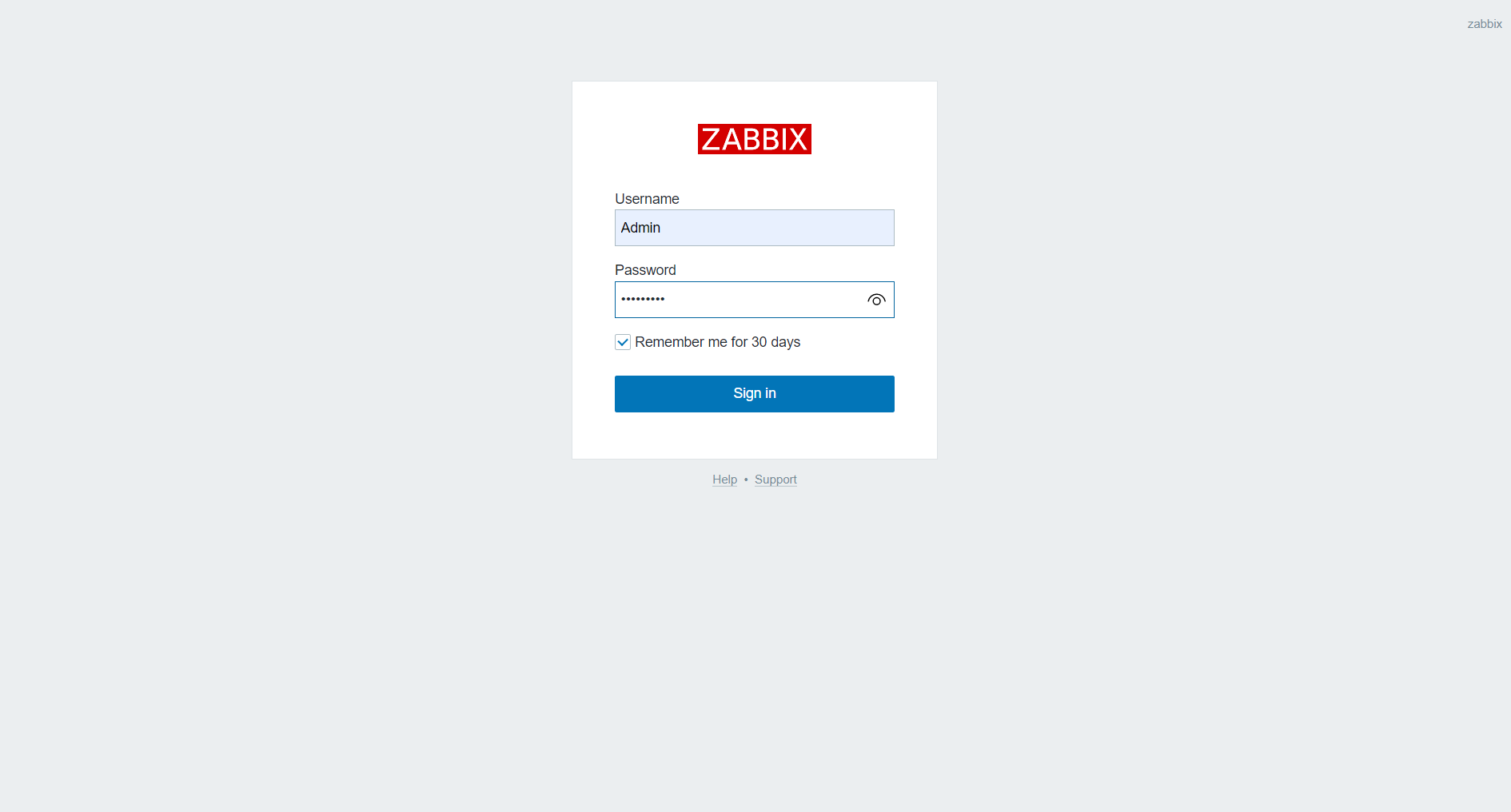

输入密码登录：密码是zabbix
# 登录进来以后把权限改成755/usr/local/apache/htdocs/zabbix/conf [root@zabbix ~]# cd /usr/local/apache/htdocs/zabbix/ [root@zabbix zabbix]# ll conf -d drwxrwxrwx 3 apache apache 117 Sep 3 11:13 conf [root@zabbix zabbix]# chmod 755 conf [root@zabbix zabbix]# ll conf -d drwxr-xr-x 3 apache apache 117 Sep 3 11:13 conf
配置zabbix客户端在备上
[root@node2 ~]# ls #把提前下好的软件包拉进来 anaconda-ks.cfg zabbix-5.0.25.tar.gz [root@node2 ~]# useradd -r -M -s /sbin/nologin zabbix #创建用户 [root@node2 ~]# id zabbix uid=993(zabbix) gid=990(zabbix) groups=990(zabbix) [root@node2 ~]# mount /dev/cdrom /mnt/ # 本地yum仓库零时挂载上去， mount: /mnt: WARNING: device write-protected, mounted read-only. [root@node2 ~]# df -h Filesystem Size Used Avail Use% Mounted on devtmpfs 876M 0 876M 0% /dev tmpfs 895M 0 895M 0% /dev/shm tmpfs 895M 8.8M 887M 1% /run tmpfs 895M 0 895M 0% /sys/fs/cgroup /dev/mapper/cs-root 17G 1.8G 16G 11% / /dev/nvme0n1p1 1014M 195M 820M 20% /boot tmpfs 179M 0 179M 0% /run/user/0 /dev/sr0 9.0G 9.0G 0 100% /mnt [root@node2 ~]# dnf -y install gcc gcc-c++ vimwget make pcre-devel #下载依赖包 [root@node2 ~]# ls anaconda-ks.cfg zabbix-5.0.25.tar.gz [root@node2 ~]# tar xf zabbix-5.0.25.tar.gz # 解压 [root@node2 ~]# cd zabbix-5.0.25 [root@node2 zabbix-5.0.25]# ./configure --enable-agent [root@node2 zabbix-5.0.25]# make install [root@node2 zabbix-5.0.25]# cd /usr/local/etc # 配置 [root@node2 etc]# ls zabbix_agentd.conf zabbix_agentd.conf.d [root@node2 etc]# vim zabbix_agentd.conf Server=192.168.6.155 #写上服务端的ip ServerActive=192.168.6.155 #写上服务端的ip Hostname=sym #这里是唯一标识可以随机生成 # 启动zabbix客户端 [root@node2 etc]# zabbix_agentd [root@node2 etc]# ss -antl State Recv-Q Send-Q Local Address:Port Peer Address:Port Process LISTEN 0 128 0.0.0.0:10050 0.0.0.0:* LISTEN 0 128 0.0.0.0:22 0.0.0.0:* LISTEN 0 128 [::]:22 [::]:* #在备上面写一个监控vip的脚本 [root@node2 ~]# cd /scripts/ [root@node2 scripts]# vim test.sh #!/bin/bash VIP=$(ip addr show ens160|grep '192.168.6.250/32'|wc -l) if [ $VIP -ne 0 ];then echo '1' else echo '0' fi #修改/usr/local/etc/zabbix_agentd.conf文件 [root@node2 ~]# vim /usr/local/etc/zabbix_agentd.conf UnsafeUserParameters=1 #启用自定义监控项{1|0} UserParameter=check_process,/scripts/test.sh #指定自定义监控脚本参数 #重启zabbix服务 [root@node2 ~]# pkill zabbix_agentd [root@node2 ~]# zabbix_agentd # 查看备 IP [root@node2 scripts]# ip a 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000 link/ether 00:0c:29:42:d0:bc brd ff:ff:ff:ff:ff:ff inet 192.168.6.153/24 brd 192.168.6.255 scope global noprefixroute ens160 valid_lft forever preferred_lft forever inet 192.168.6.250/24 brd 192.168.6.255 scope global secondary noprefixroute ens160 valid_lft forever preferred_lft forever inet6 fe80::20c:29ff:fe42:d0bc/64 scope link valid_lft forever preferred_lft forever # 服务端上简单测试 [root@zabbix zabbix]# zabbix_get -s 192.168.6.153 -k check_process 0 #0证明备用服务器上没有存在了VIP #此时我们模拟keepalived主出现故障，关掉主的机器，在去服务端测试， [root@zabbix zabbix]# zabbix_get -s 192.168.6.153 -k check_process 1 # 此时为1了，证明备上有vip了，说明这个监控vip的脚本没有问题 # 备主机上查看确实有vip了 [root@node2 ~]# ip a 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000 link/ether 00:0c:29:42:d0:bc brd ff:ff:ff:ff:ff:ff inet 192.168.6.153/24 brd 192.168.6.255 scope global noprefixroute ens160 valid_lft forever preferred_lft forever inet 192.168.6.250/32 scope global ens160 valid_lft forever preferred_lft forever inet 192.168.6.250/24 brd 192.168.6.255 scope global secondary noprefixroute ens160 valid_lft forever preferred_lft forever inet6 fe80::20c:29ff:fe42:d0bc/64 scope link valid_lft forever preferred_lft forever
网页配置

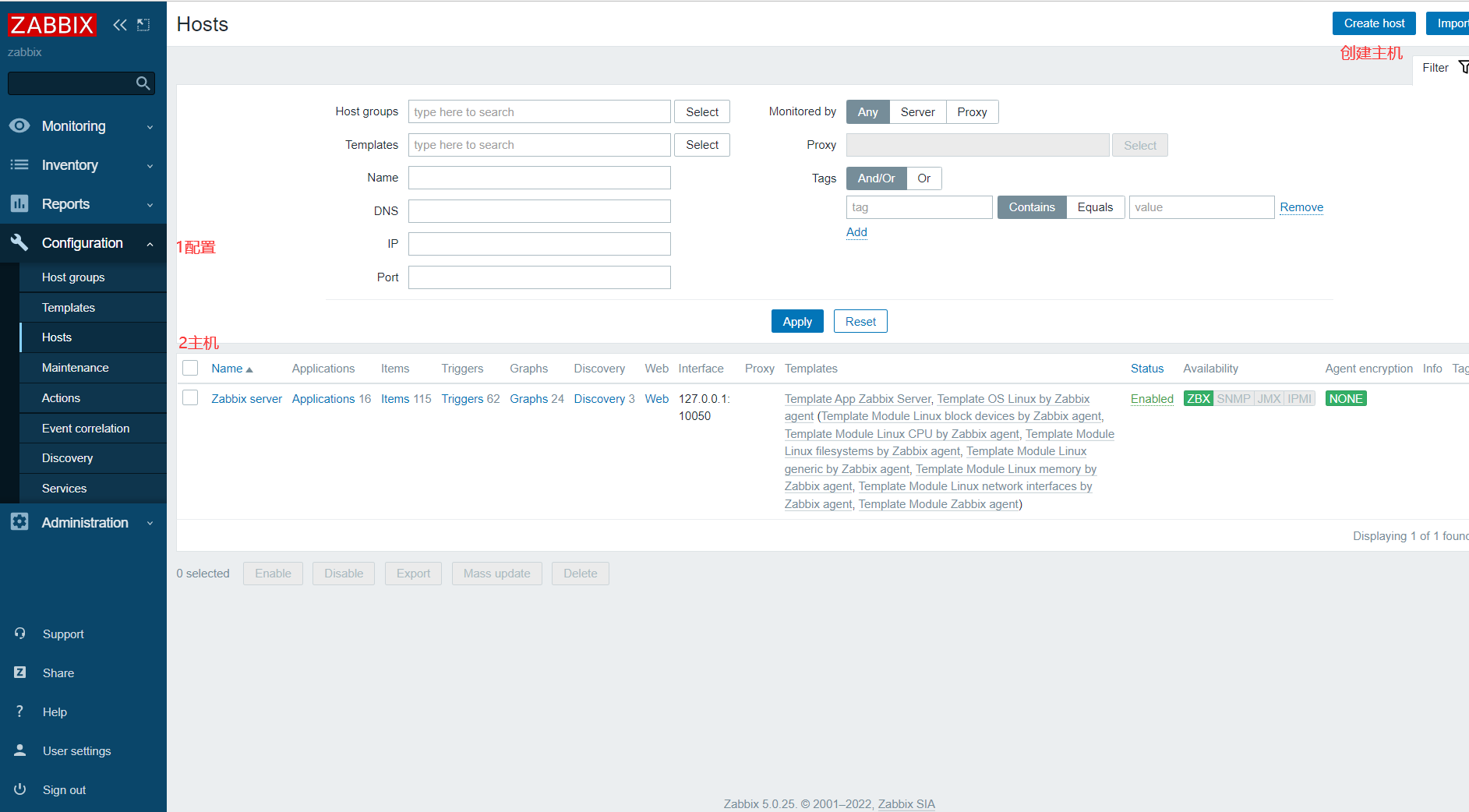

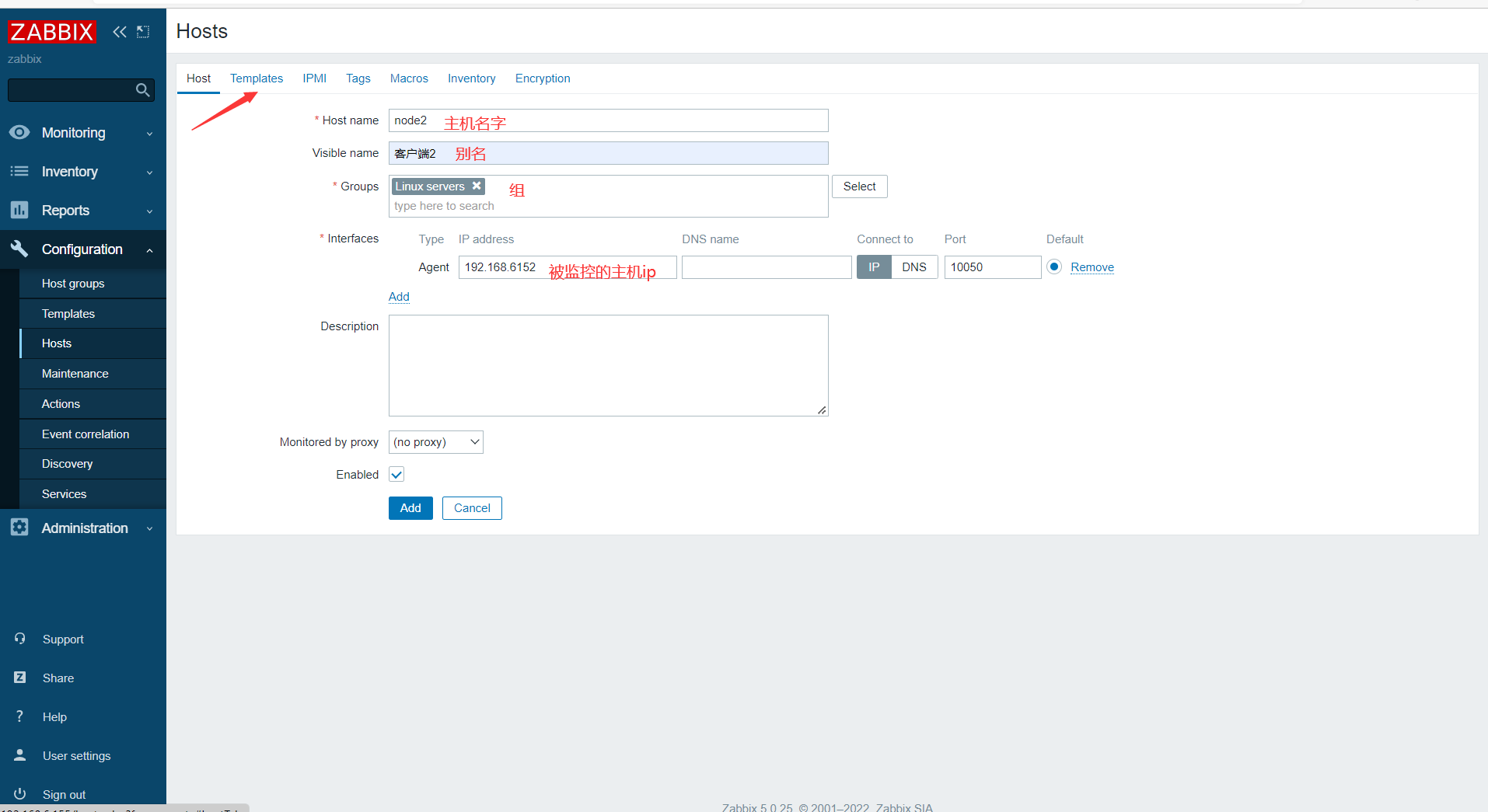

1，添加主机

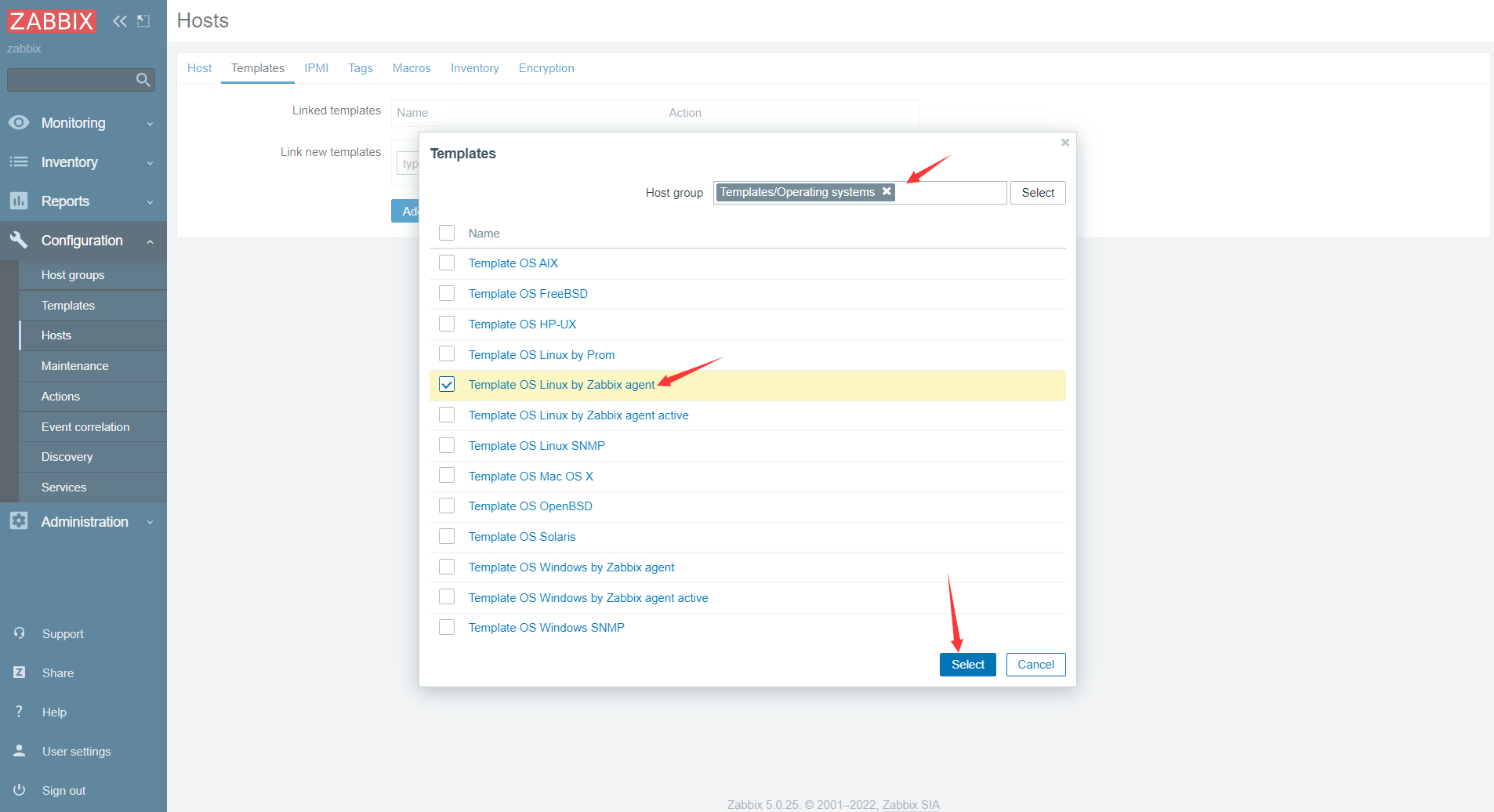

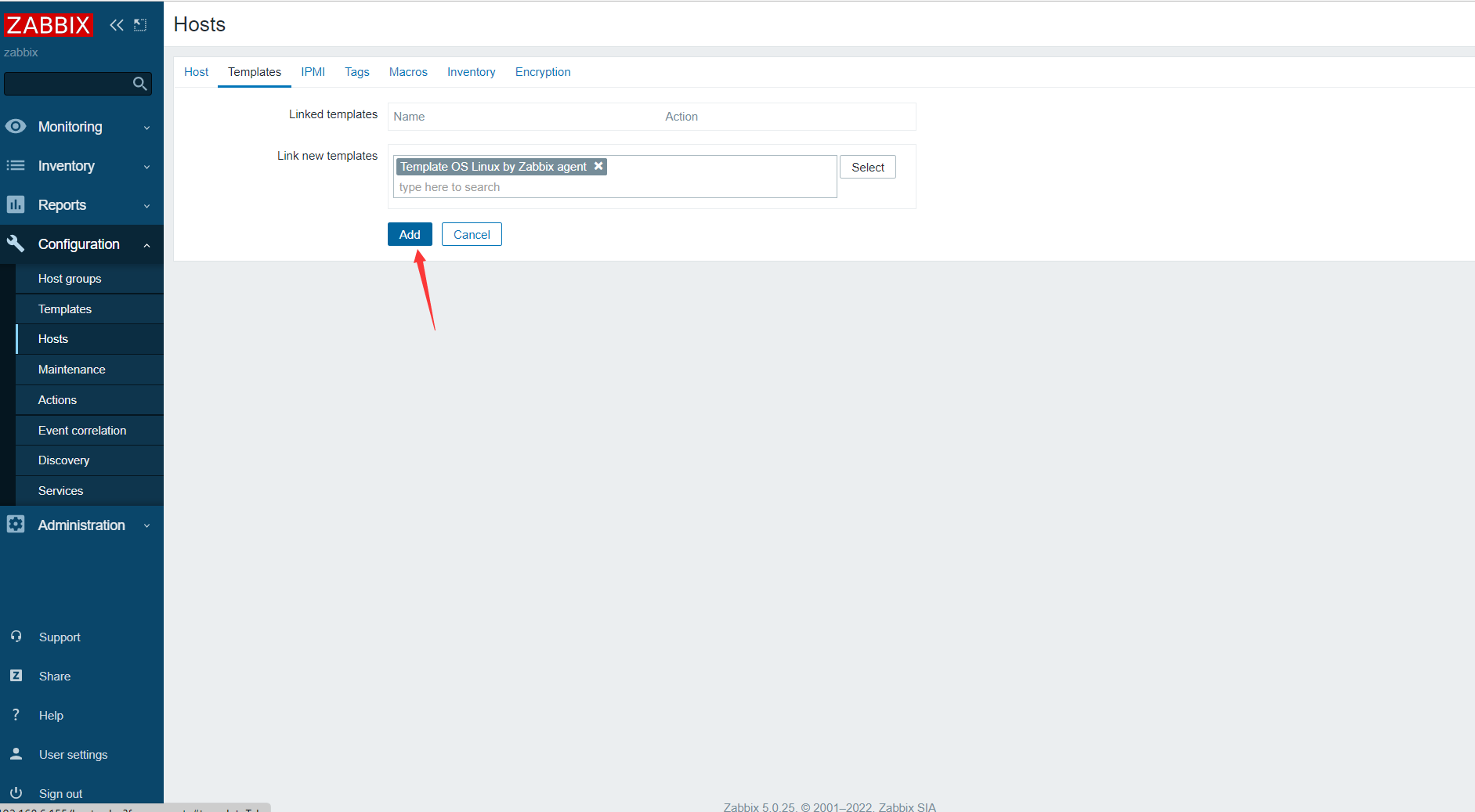

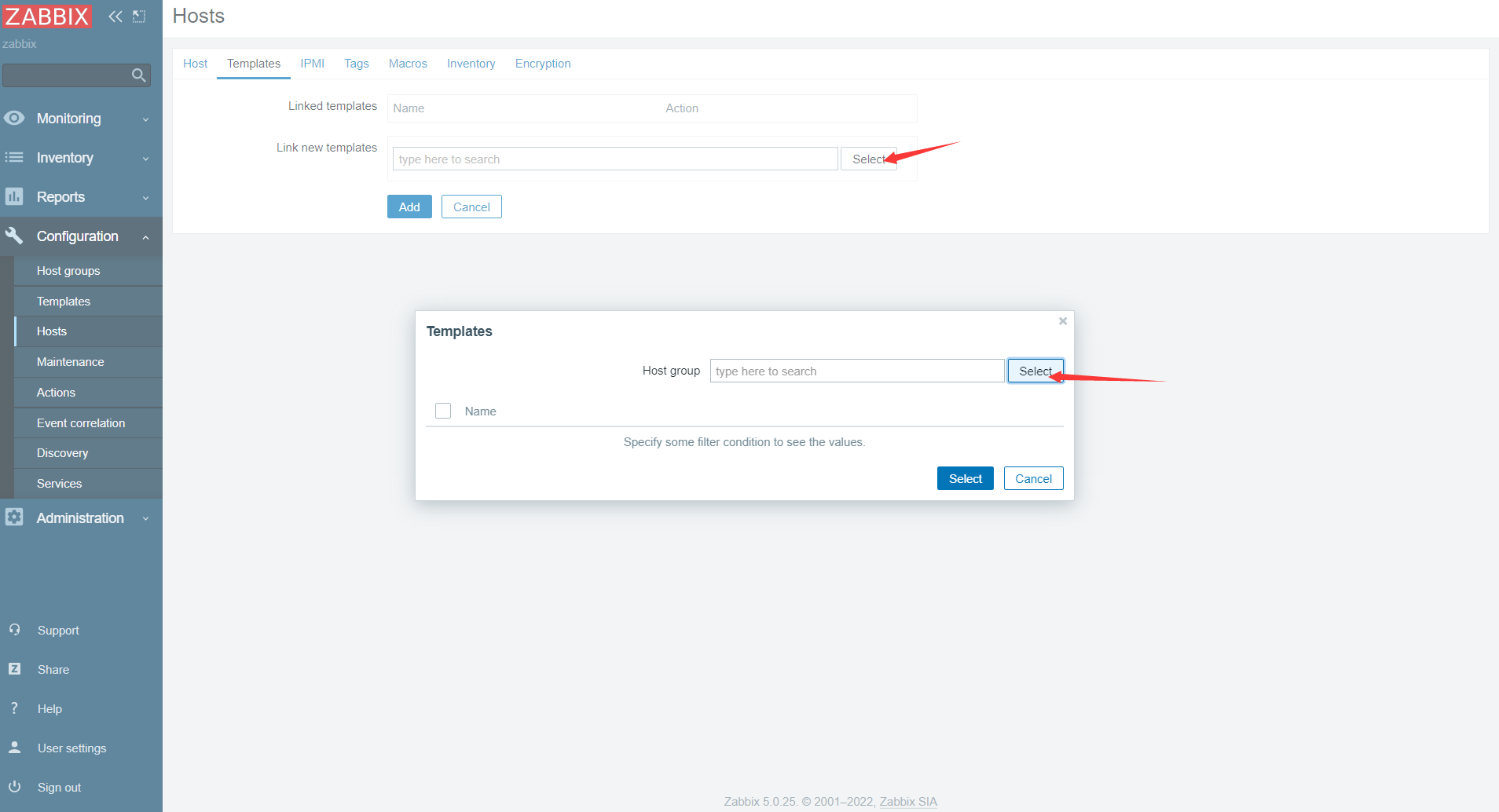

添加模板

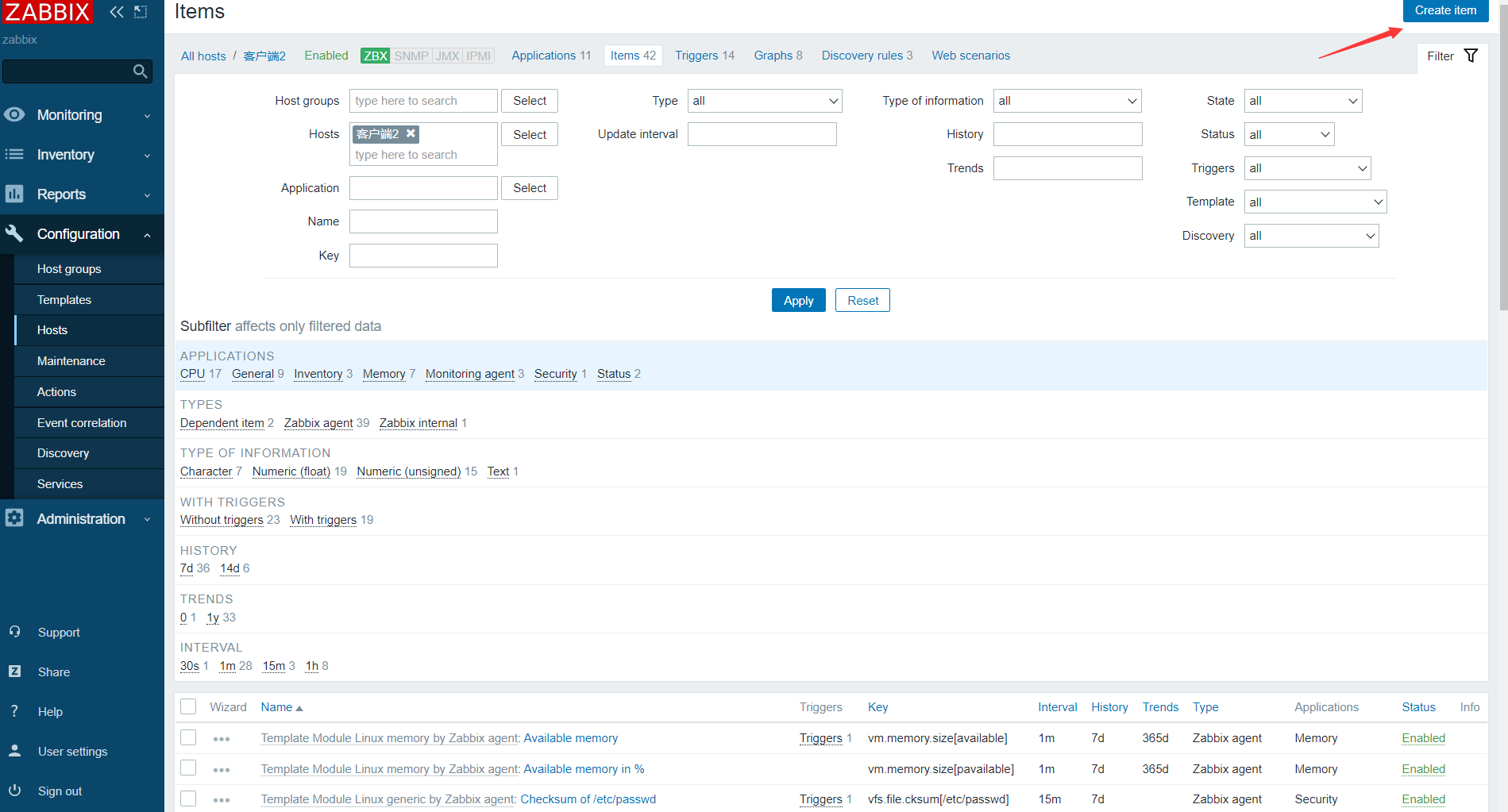

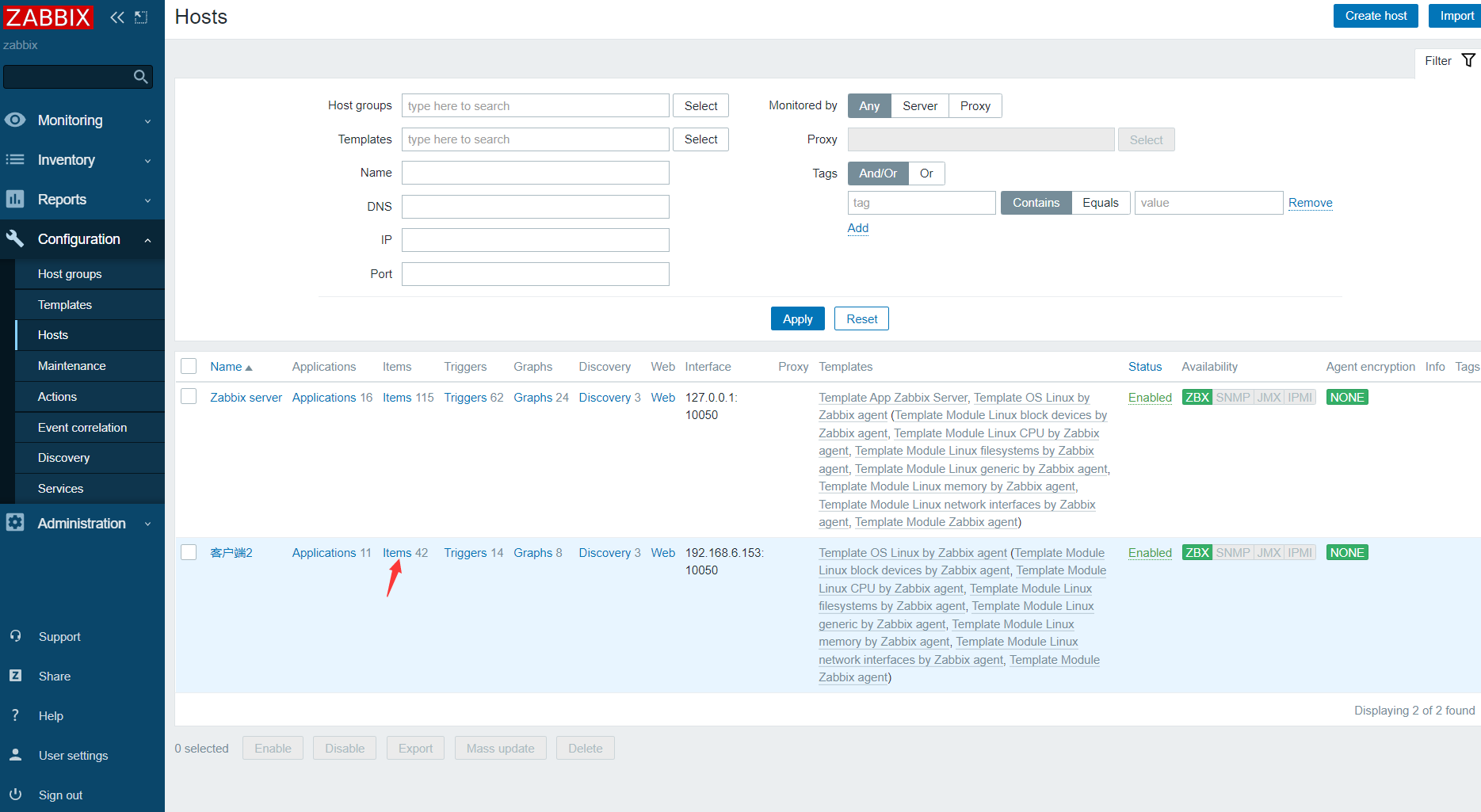

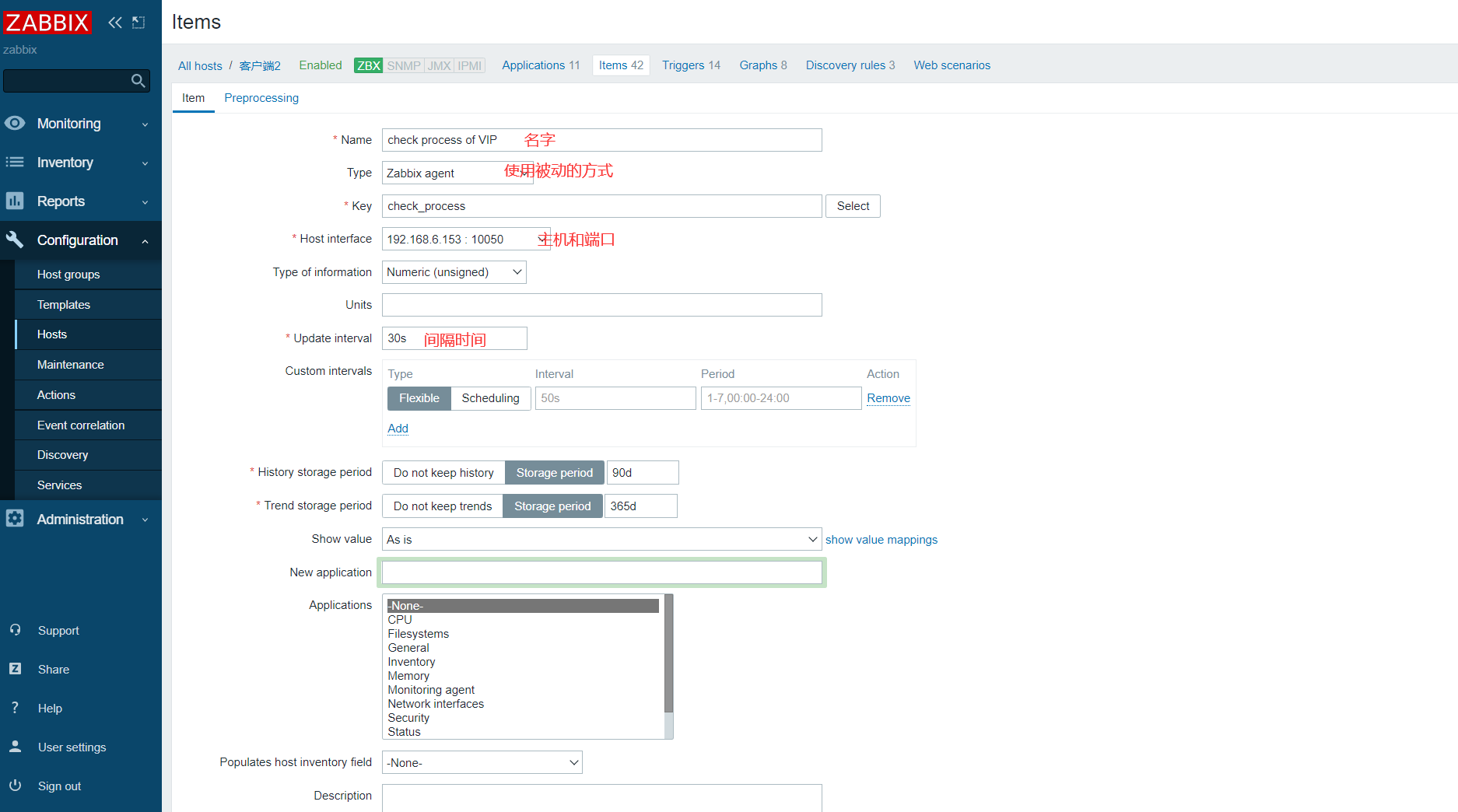

添加监控项

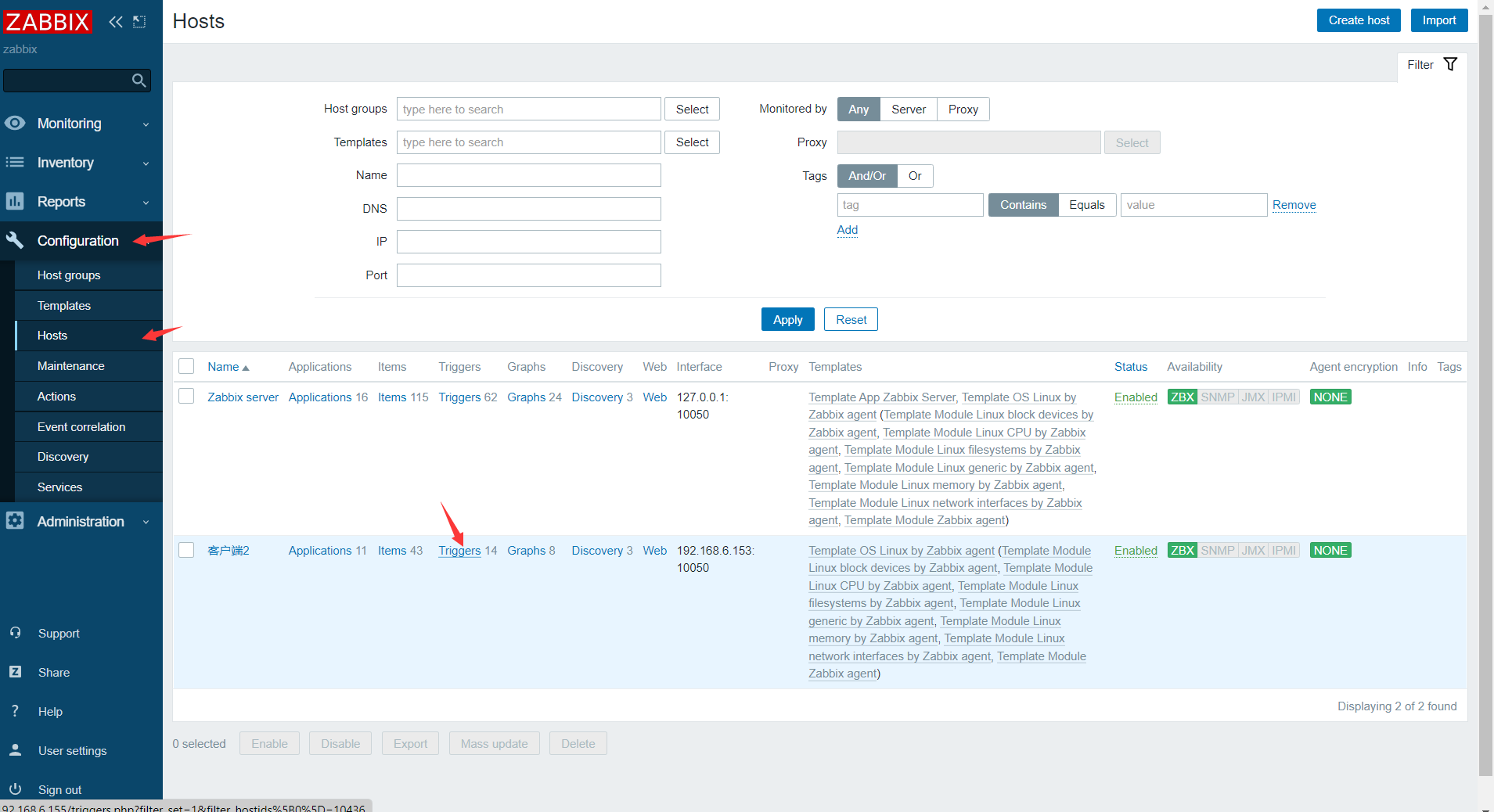

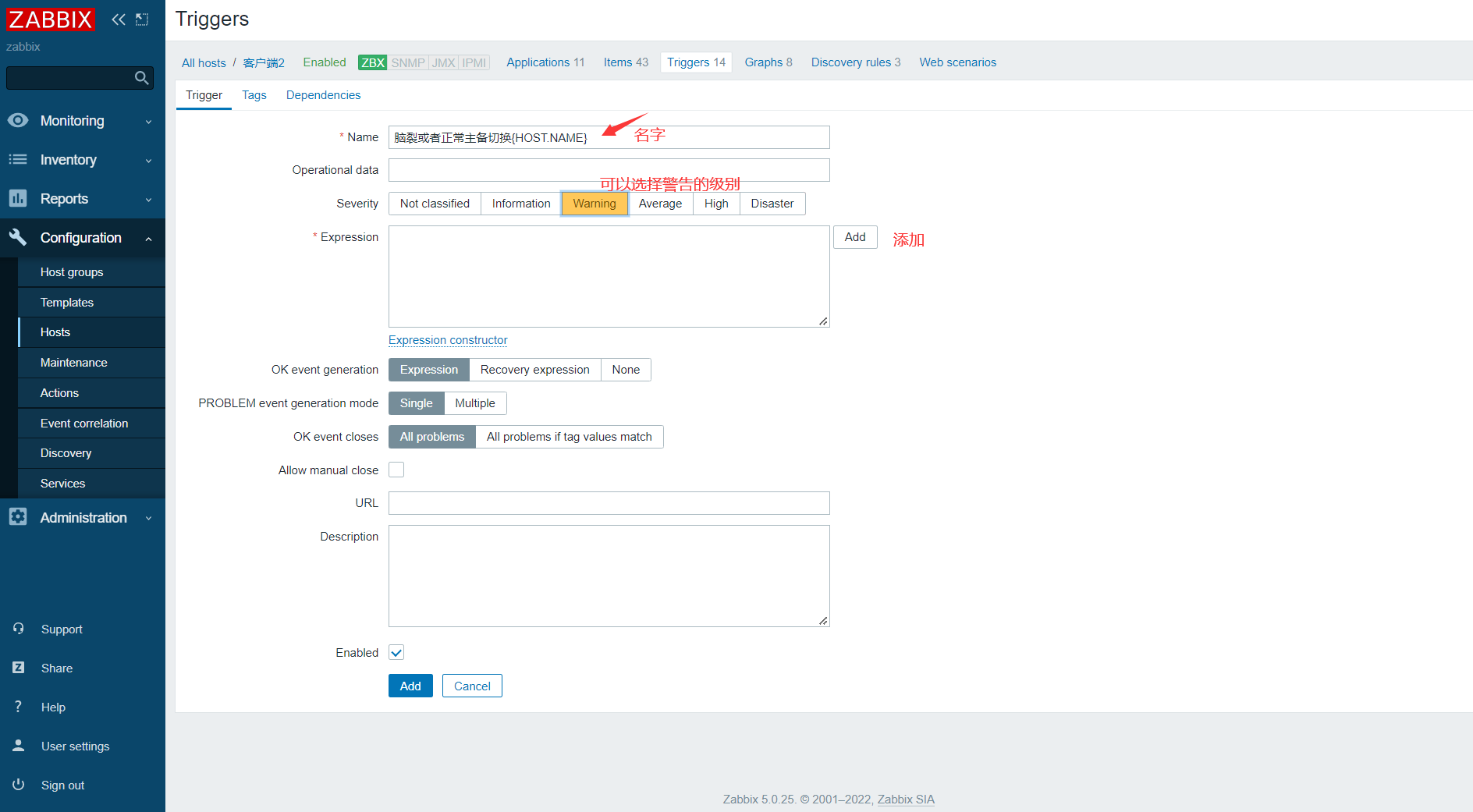

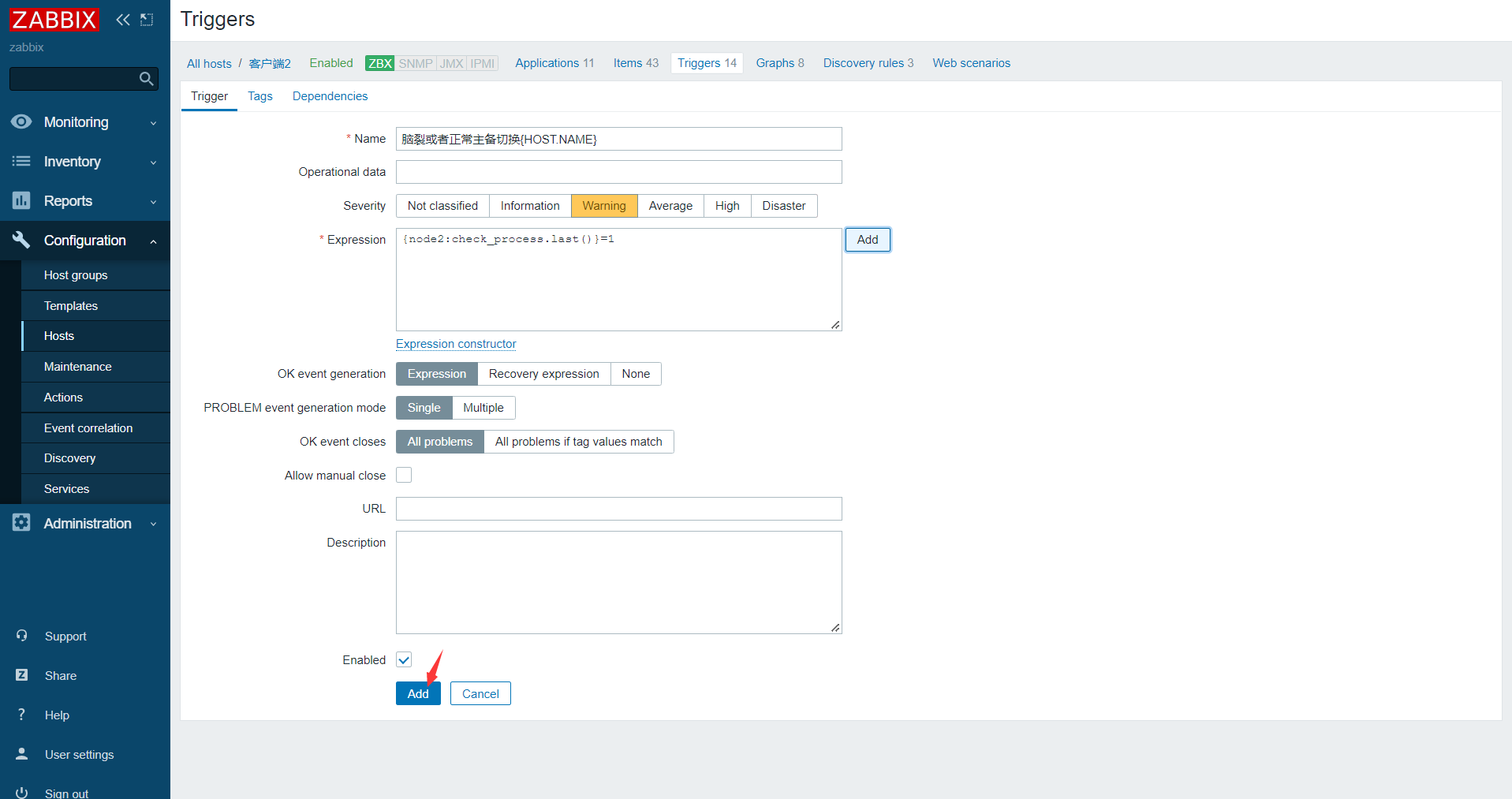

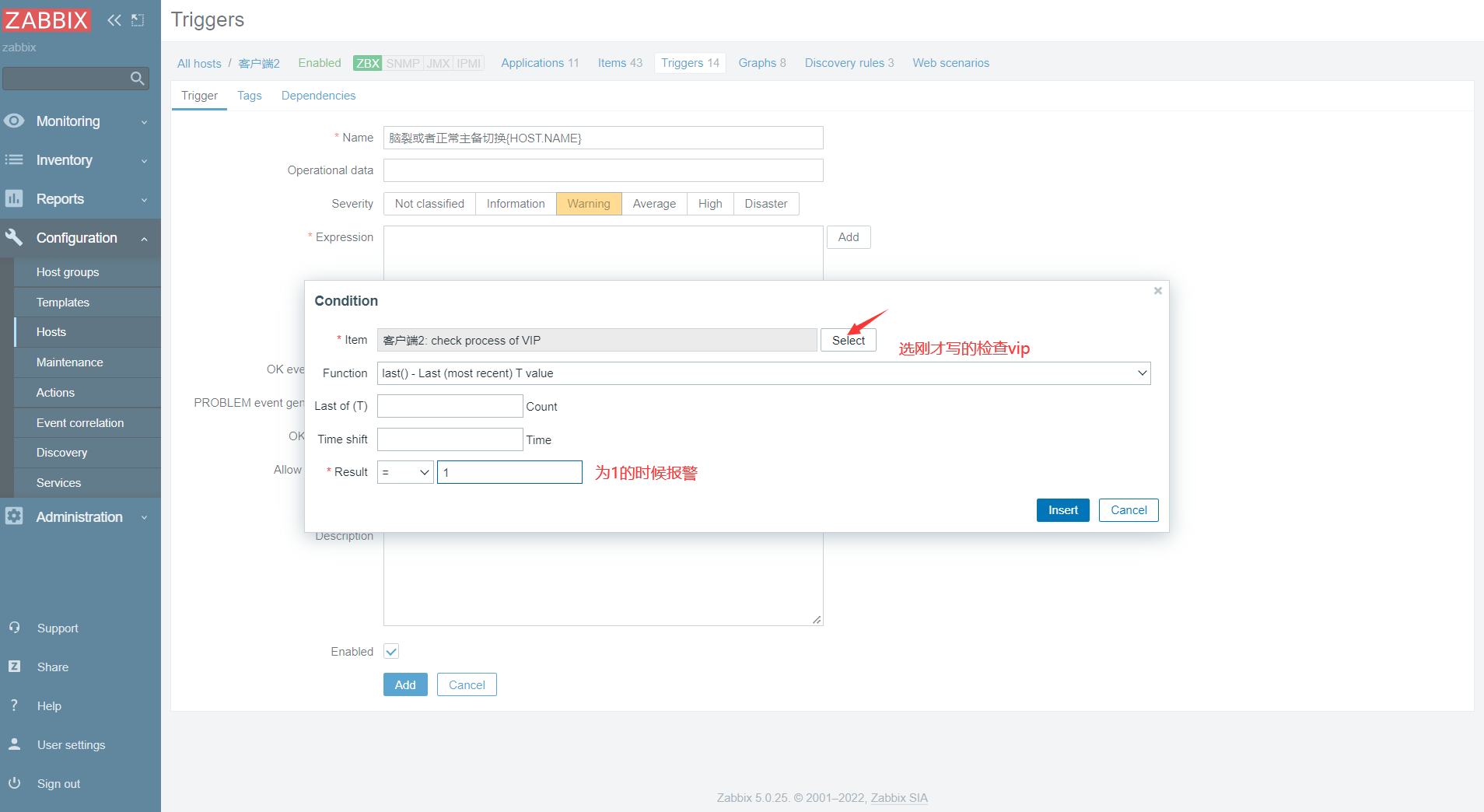

添加触发器

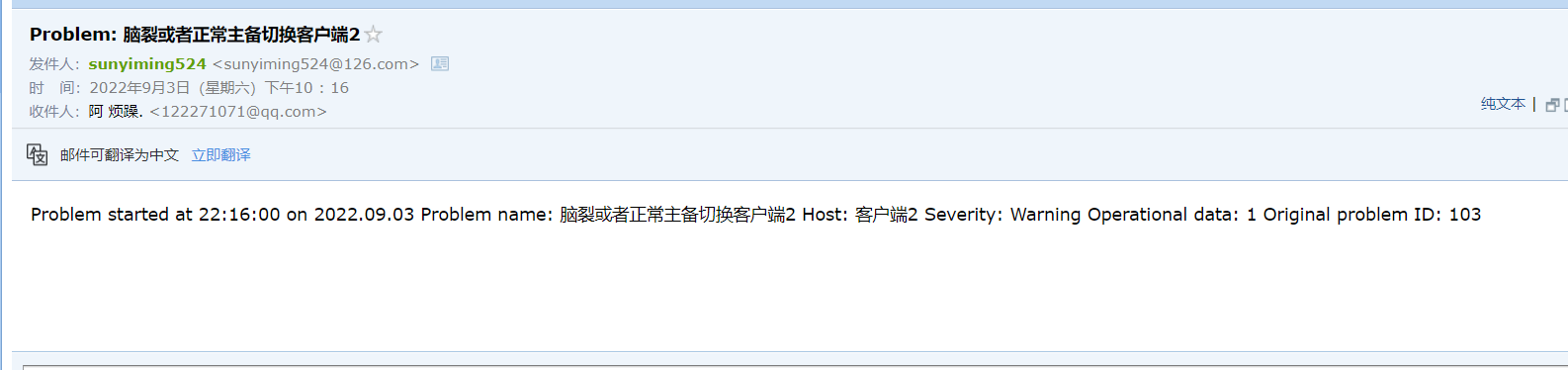

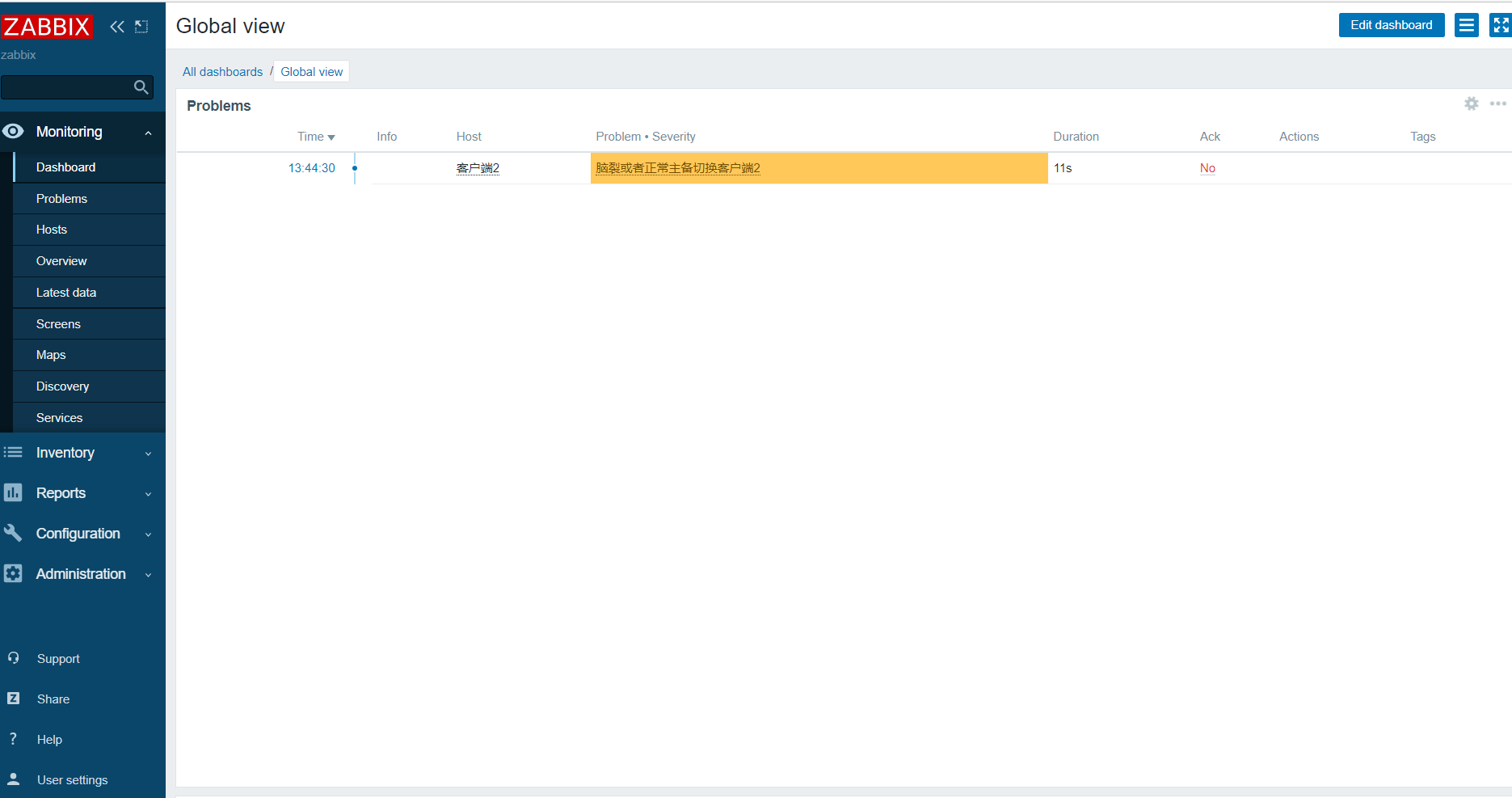

关闭主，vip切换到备上，监控开始报警

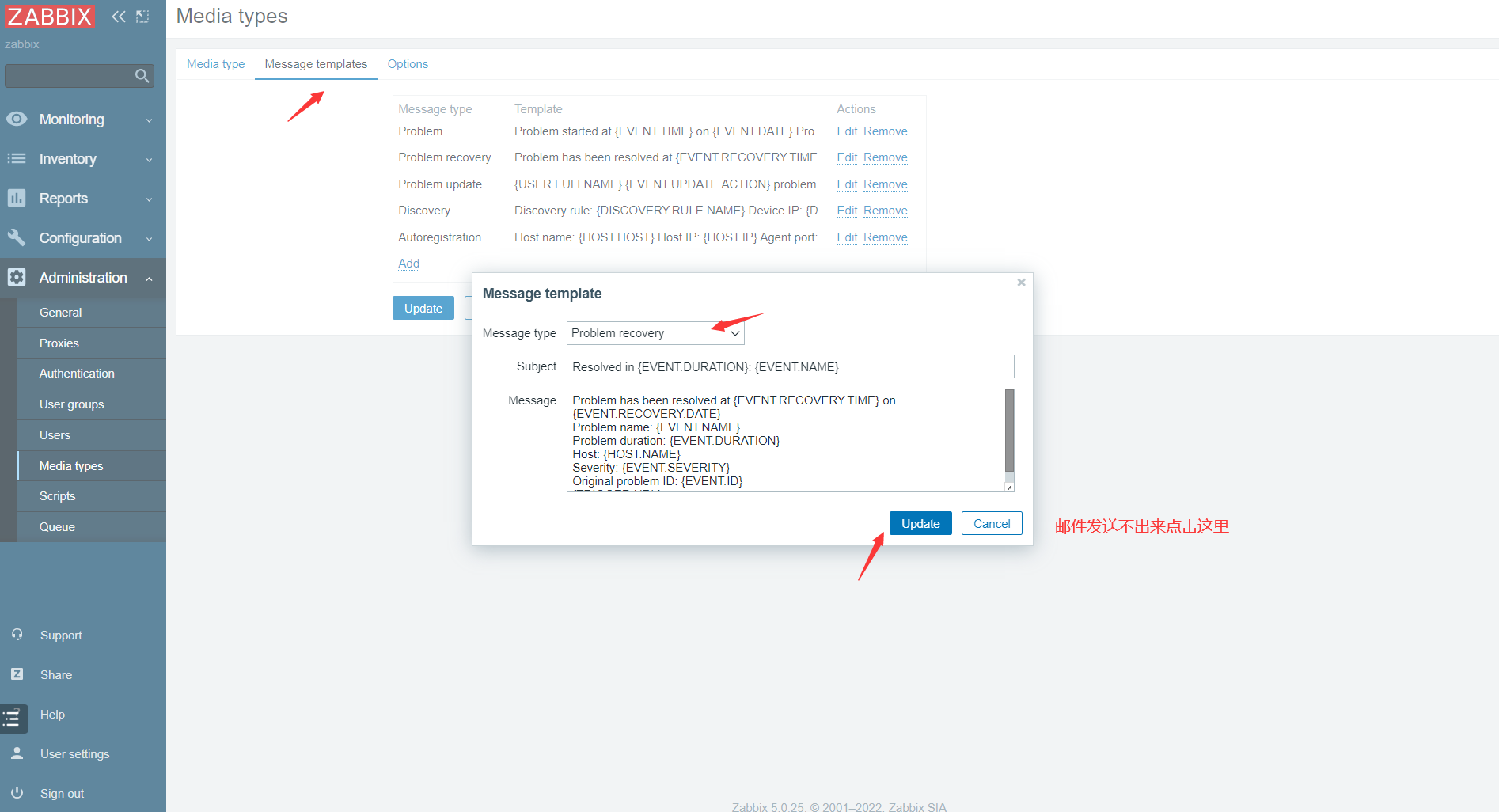

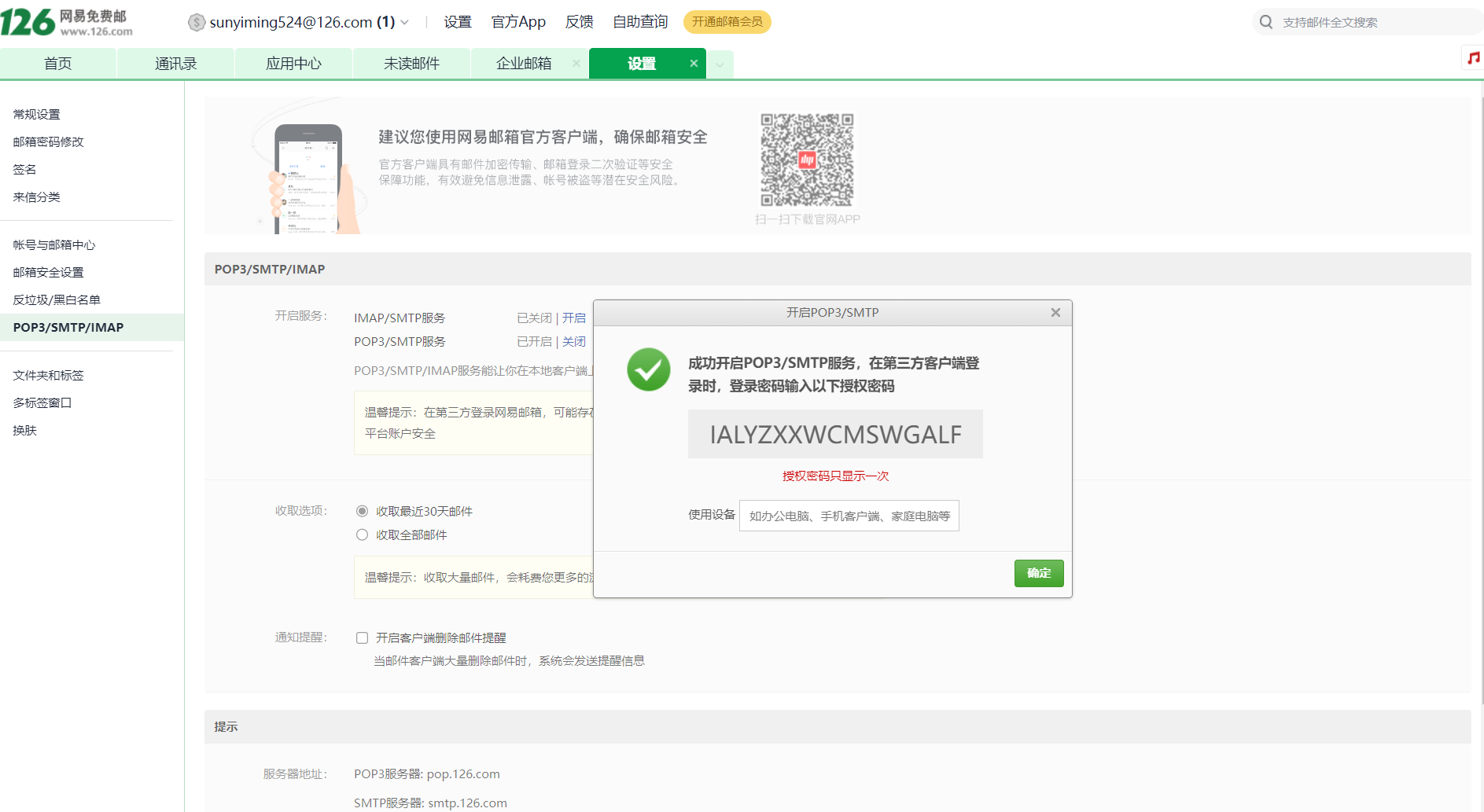

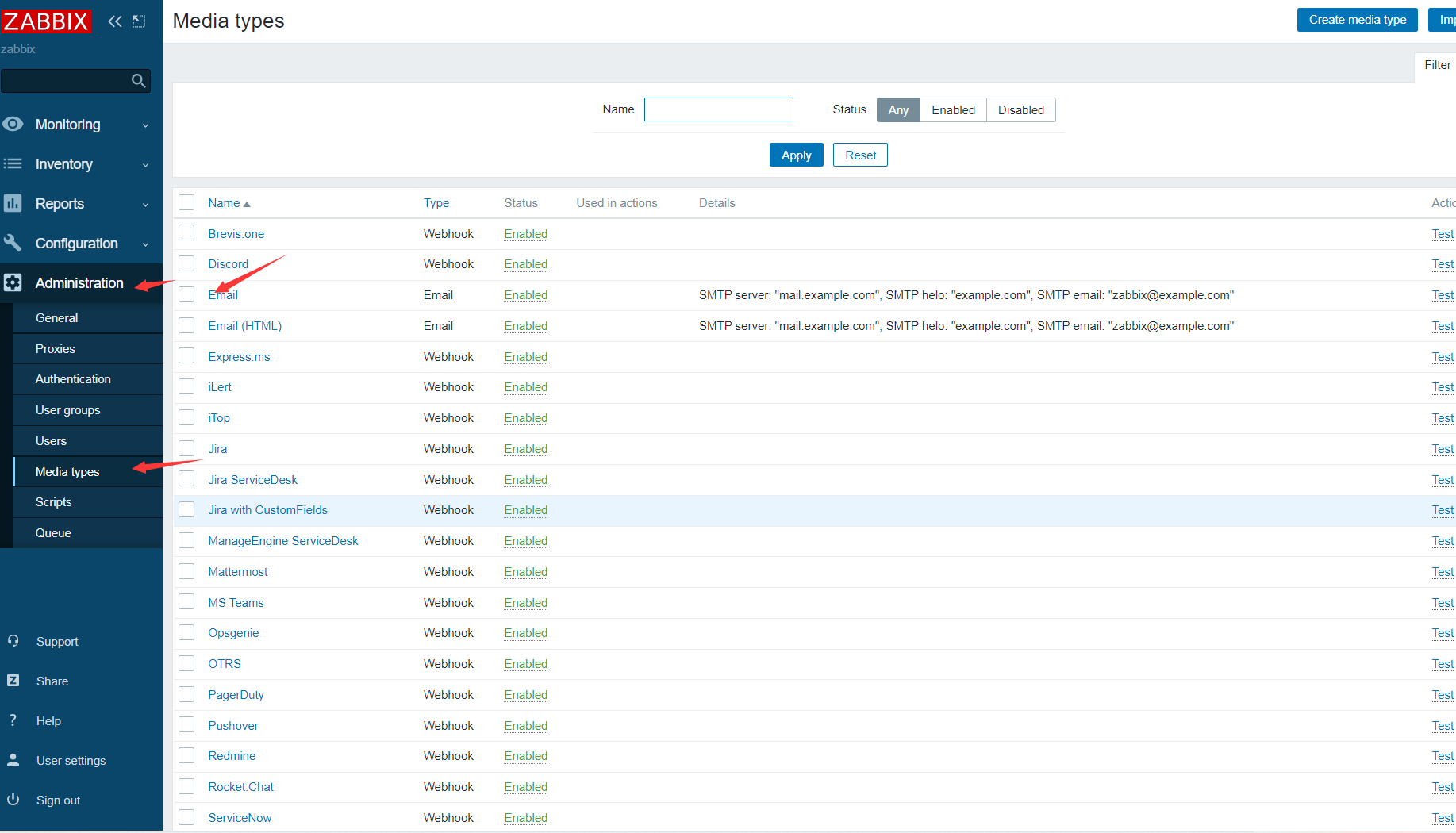

添加邮箱
# Message format选择HTML

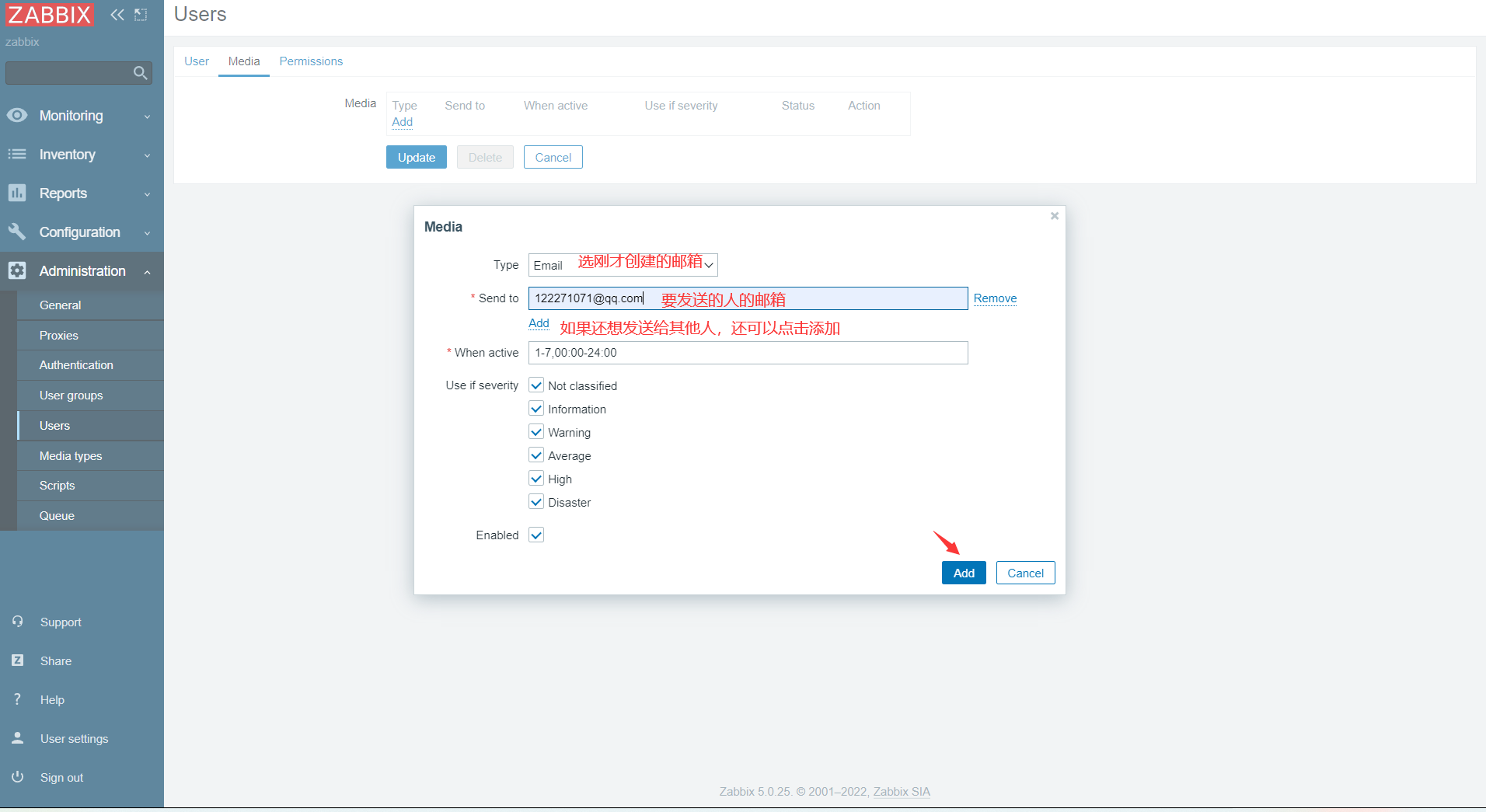

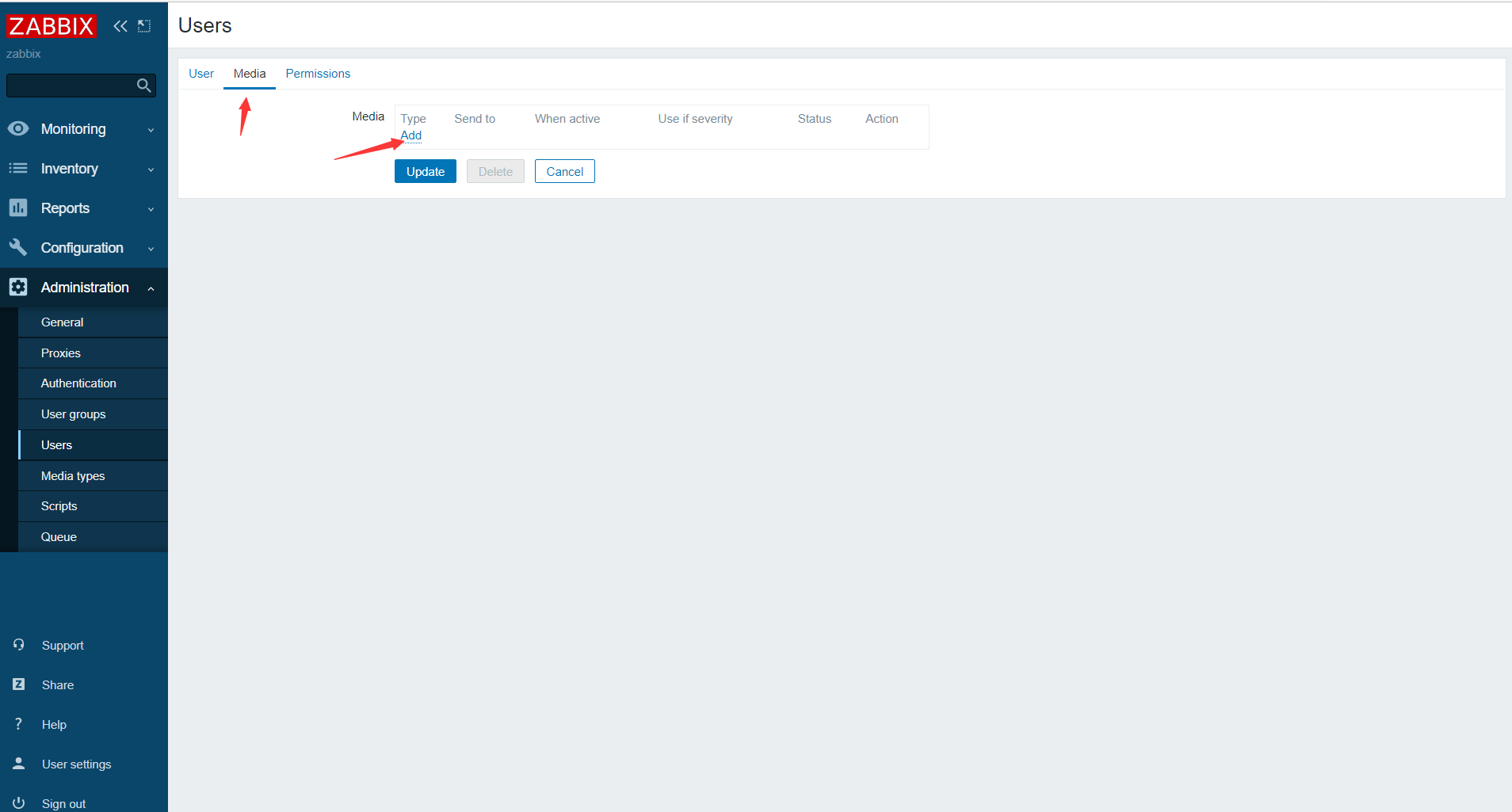

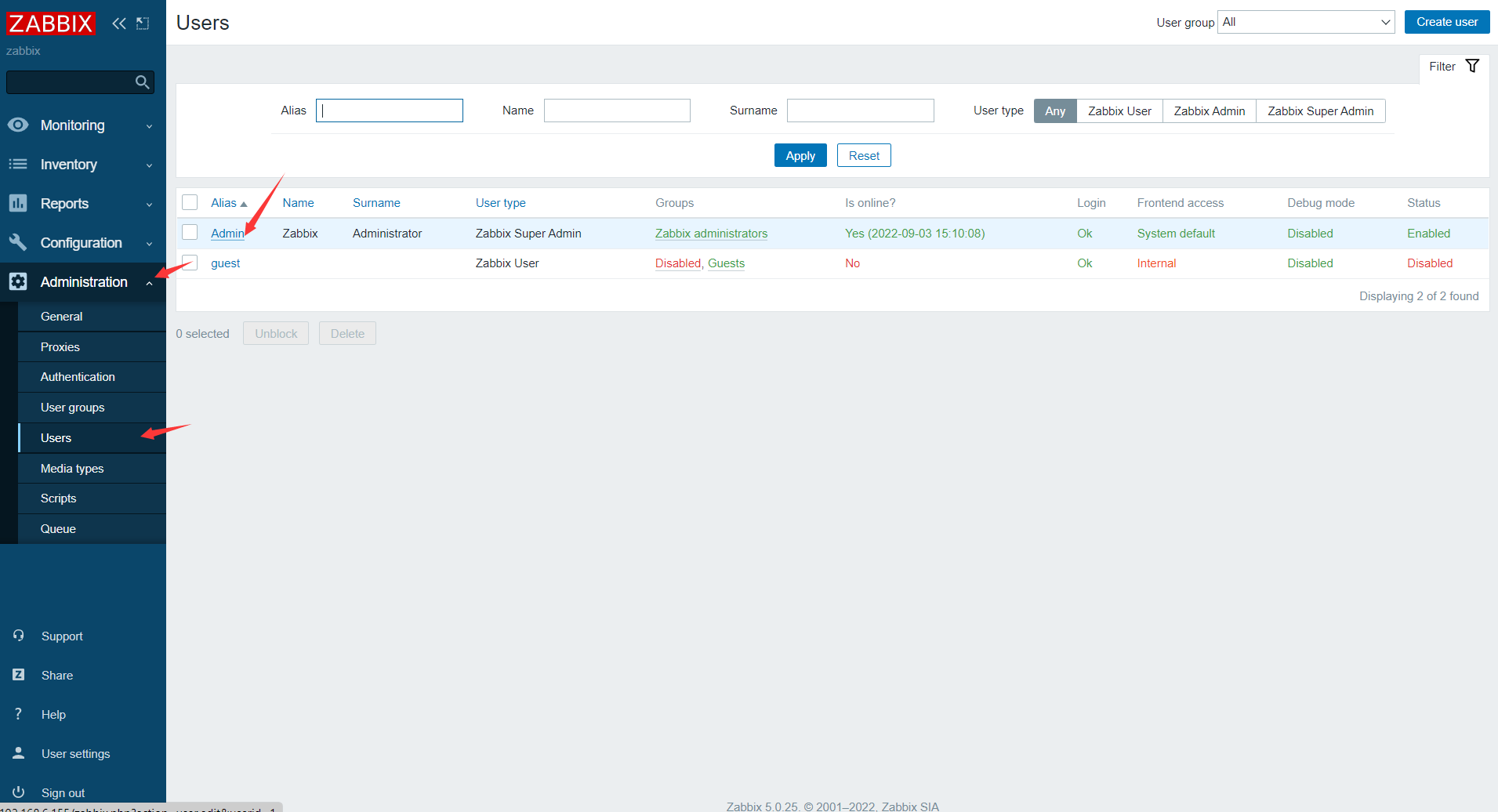

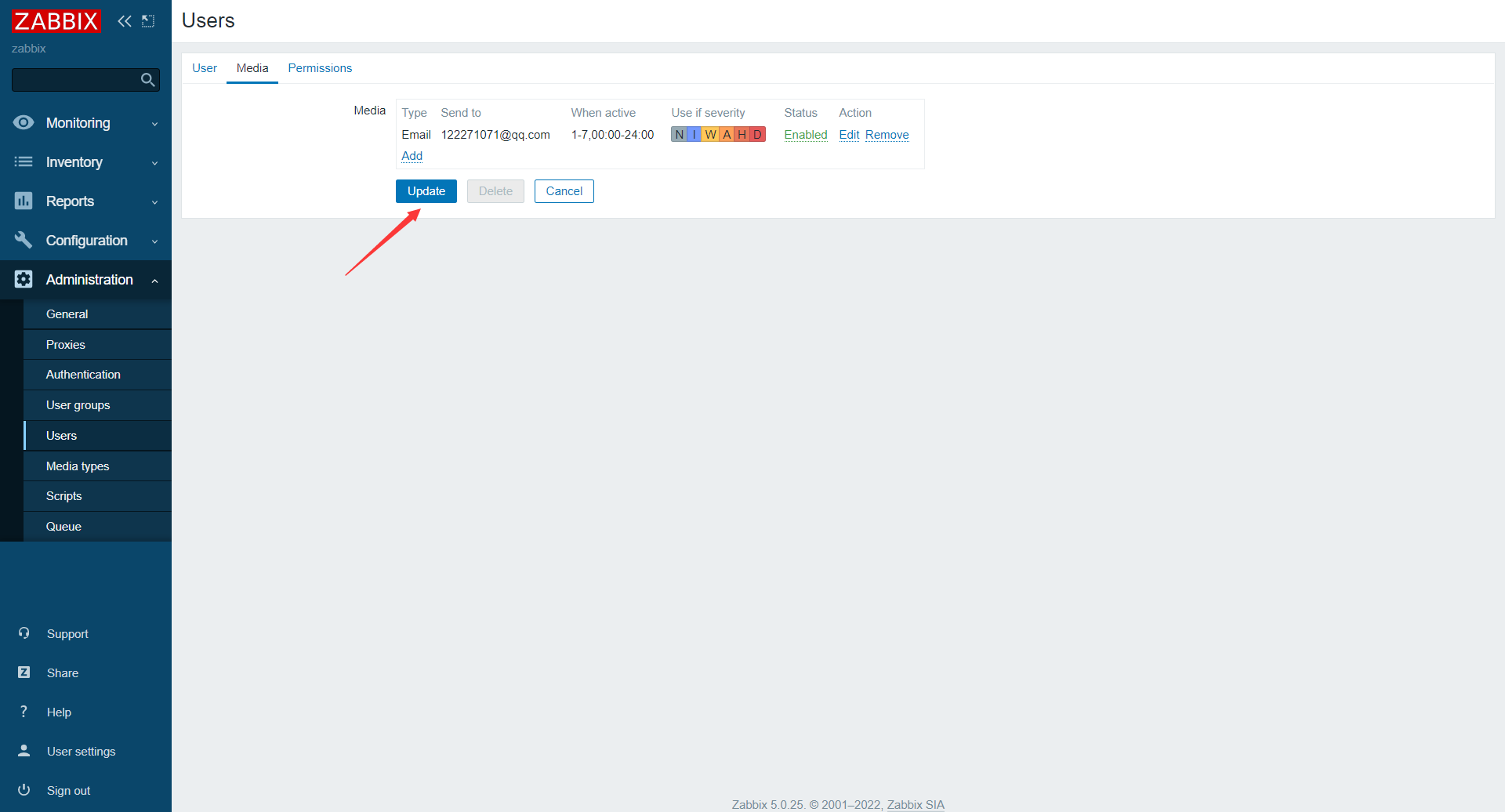

为用户选择使用的媒介

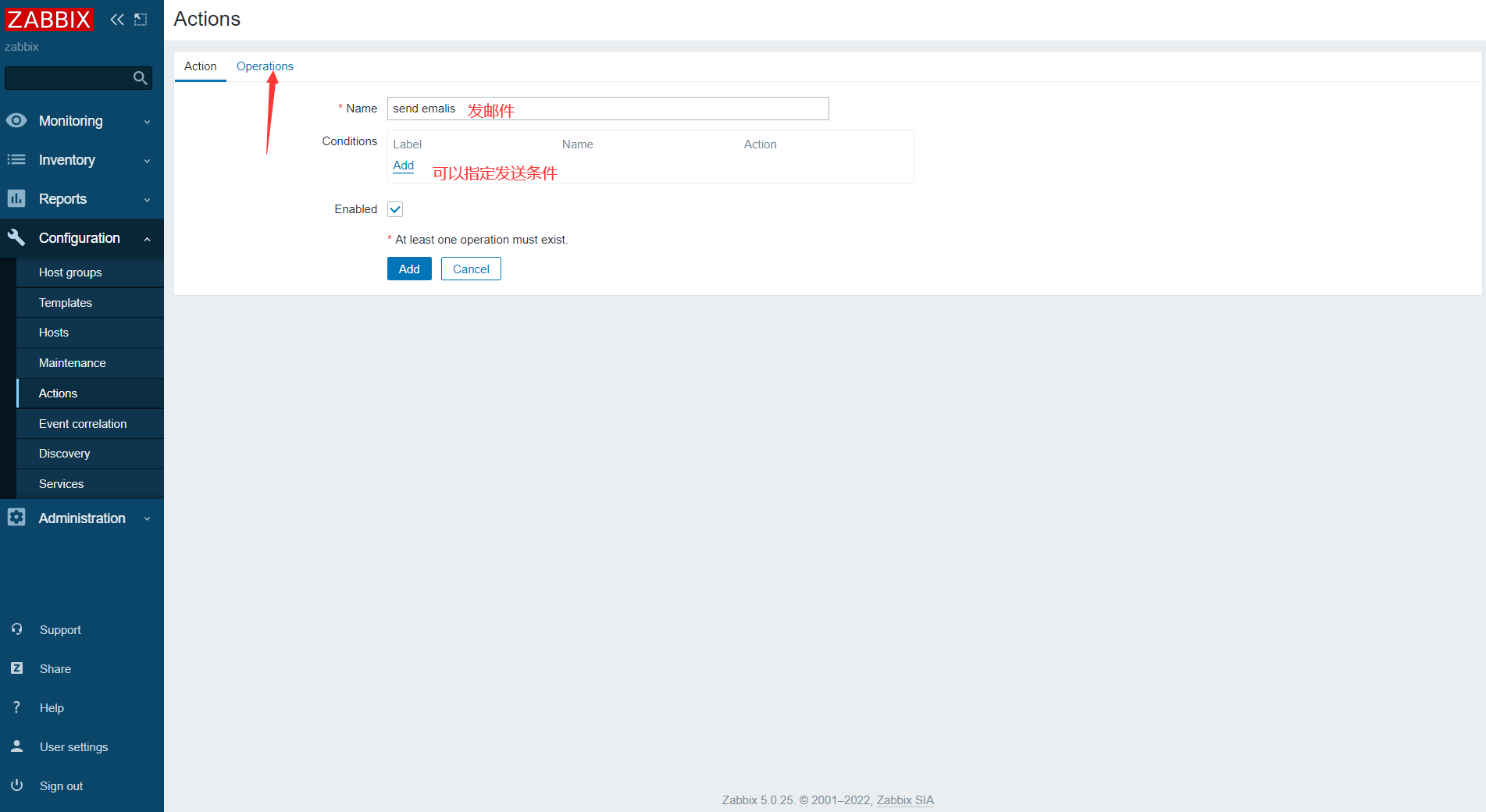

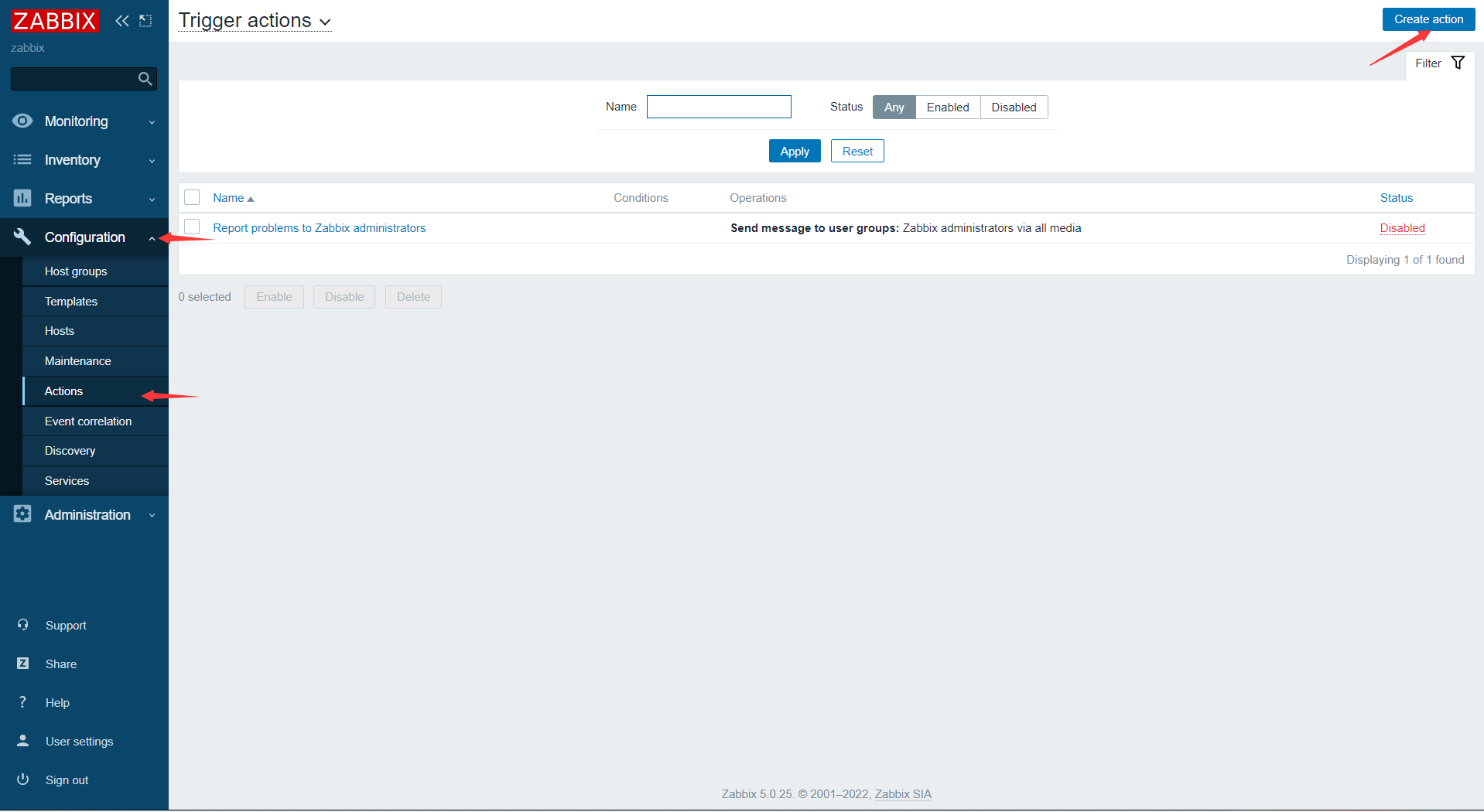

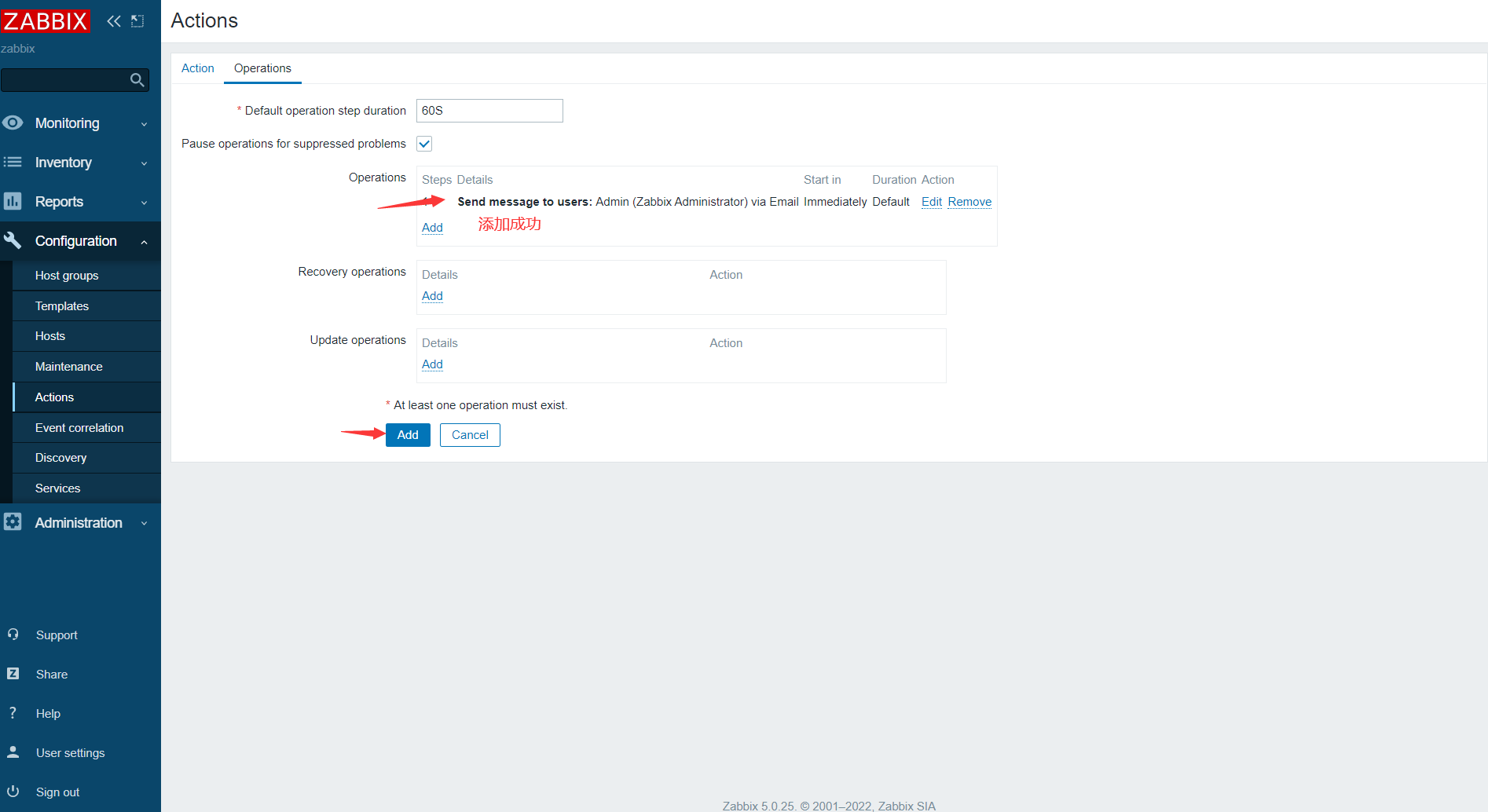

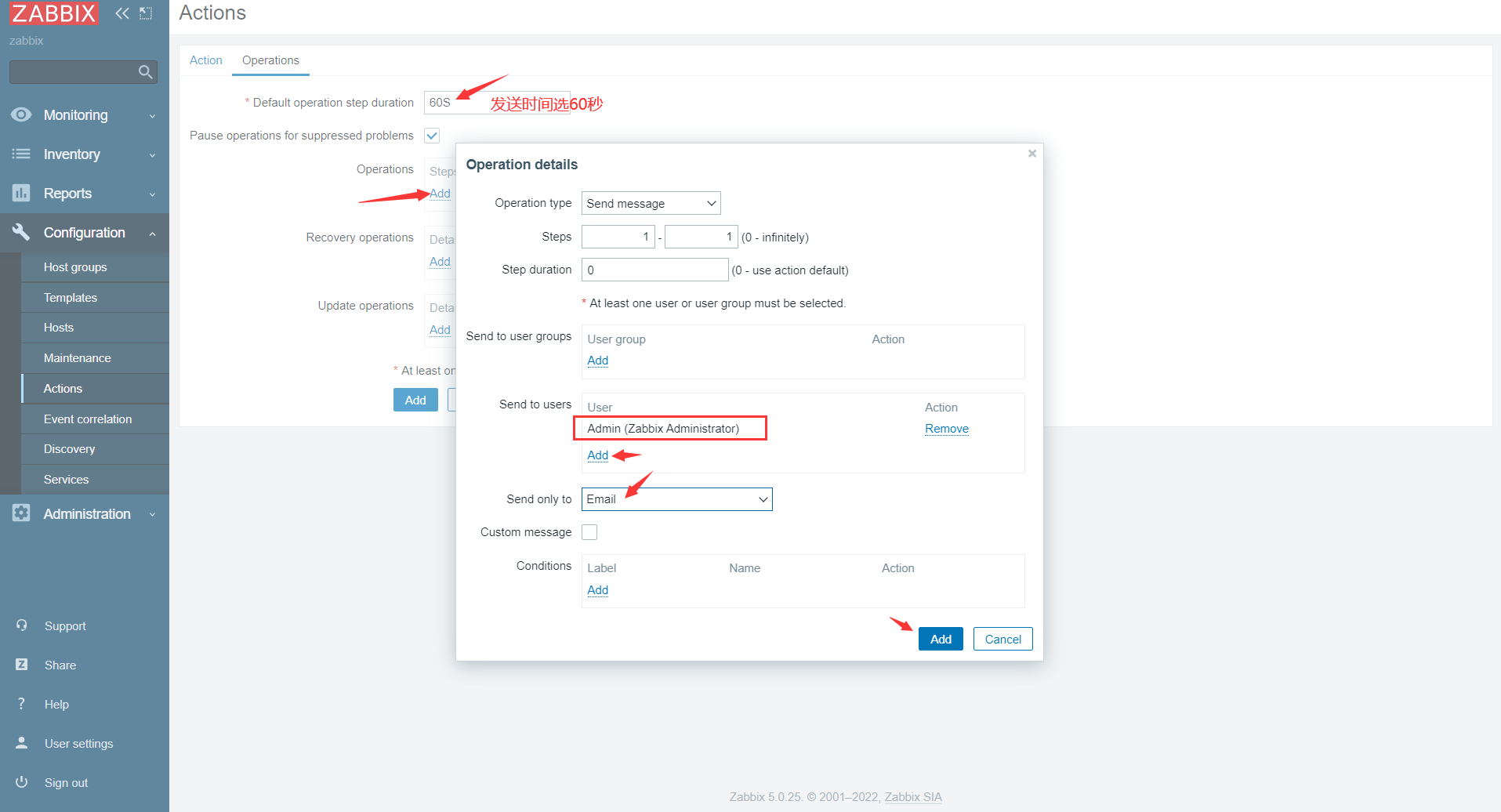

添加动作

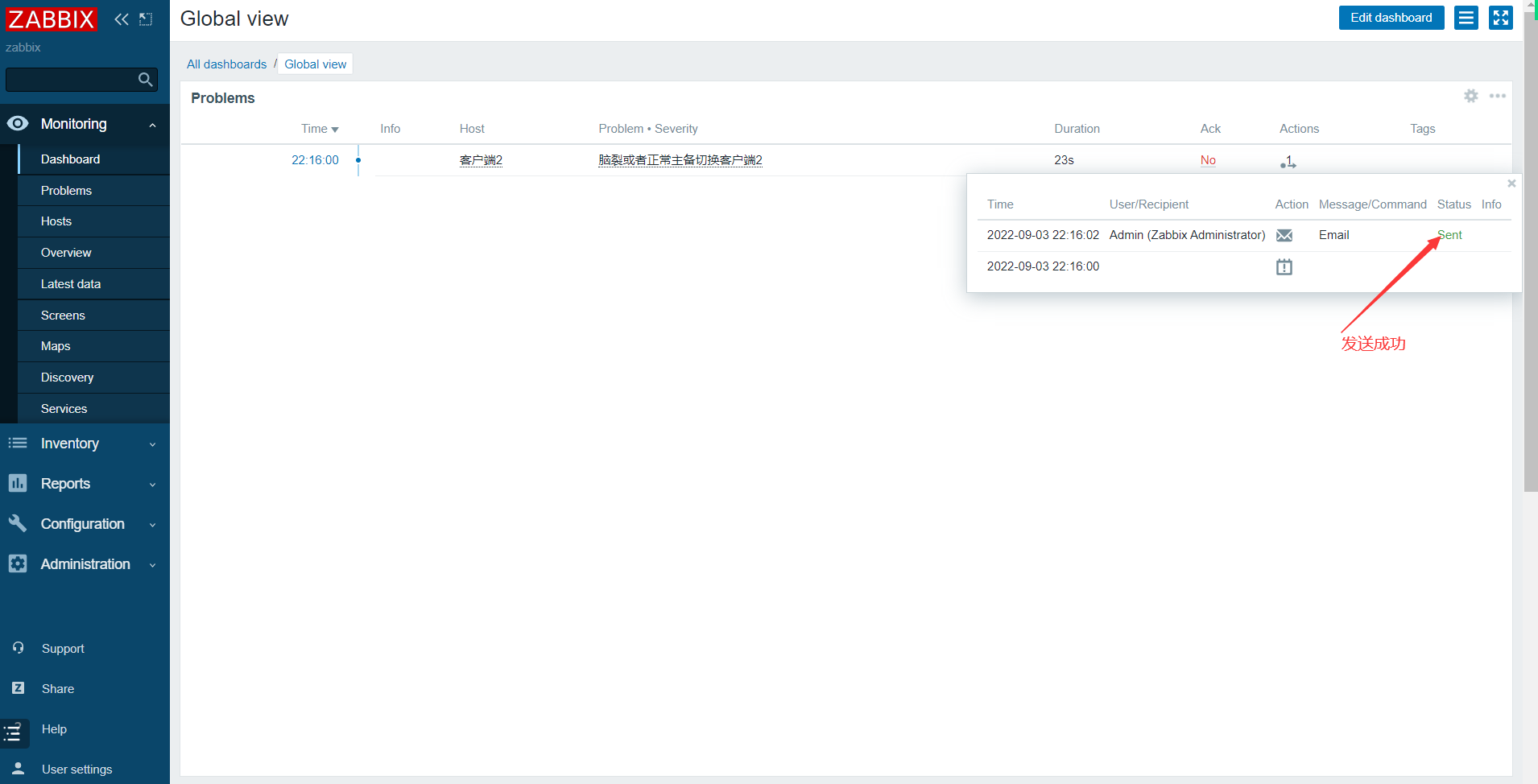

模拟脑裂
[root@node1 ~]# ip a 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000 link/ether 00:0c:29:d7:b0:2d brd ff:ff:ff:ff:ff:ff inet 192.168.6.152/24 brd 192.168.6.255 scope global noprefixroute ens160 valid_lft forever preferred_lft forever inet 192.168.6.250/32 scope global ens160 valid_lft forever preferred_lft forever inet 192.168.6.250/24 brd 192.168.6.255 scope global secondary noprefixroute ens160 valid_lft forever preferred_lft forever inet6 fe80::20c:29ff:fed7:b02d/64 scope link valid_lft forever preferred_lft forever [root@node1 ~]# init 0 # keepalived关机 [root@node2 ~]# ip a 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000 link/ether 00:0c:29:42:d0:bc brd ff:ff:ff:ff:ff:ff inet 192.168.6.153/24 brd 192.168.6.255 scope global noprefixroute ens160 valid_lft forever preferred_lft forever inet 192.168.6.250/32 scope global ens160 # 备上有vip valid_lft forever preferred_lft forever inet 192.168.6.250/24 brd 192.168.6.255 scope global secondary noprefixroute ens160 valid_lft forever preferred_lft forever inet6 fe80::20c:29ff:fe42:d0bc/64 scope link valid_lft forever preferred_lft forever
