智能制造系统设计--方法论与架构设计原则
三分钟搞懂ERP\MES\APS的关联和区别： https://baijiahao.baidu.com/s?id=1825761486578806244
资料来源：数字化工厂规划与建设方案
一、什么是ISA-95？
定义：
ISA-95（全称ANSI/ISA-95）是由国际自动化学会（ISA）制定的企业系统与控制系统集成标准，旨在解决企业商业系统（如ERP）与工业控制系统（如MES、SCADA）之间的集成问题。其核心是为制造业提供统一的术语、模型和信息流规范。
背景：
1995年由ISA委员会启动，融合了普渡大学CIM模型、MESA国际组织的MES框架及SP88批次控制标准。
目标是解决不同厂商系统间集成困难、术语不统一、维护成本高等问题。
ISA-95模型结构：
- 功能层次（Purdue CIM模型）
- 信息流模型
- 控制功能模型
- 生产活动定义（Part 3）

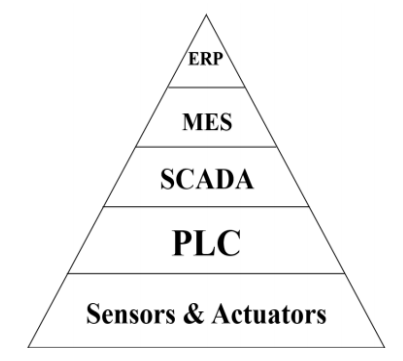

ISA-95分层架构：
遵循ISA-95国际标准的制造业分层模型：
- L1设备层（Field Device）：PLC、传感器、执行器
- L2边缘计算层（Control）：边缘网关、SCADA，实现数据采集和本地控制
- L3 MES核心层（Manufacturing Operations）：生产执行管理的核心功能
- L4 ERP集成层（Business Planning）：与企业资源计划系统的集成
这种分层架构清晰定义了各层职责，是工业软件架构的最佳实践。

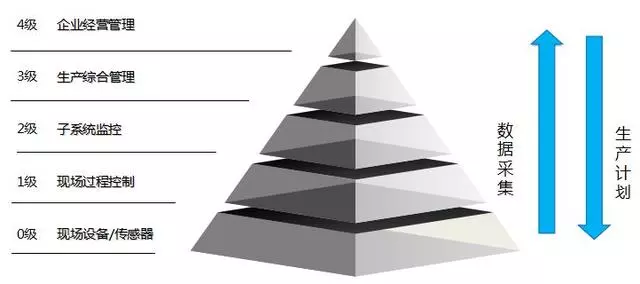

ISA95 标准制造架构
| 层级 | |||
| L4 | ERP（企业资源管理） { 高级计划与排程（APS）、 } |
企业资源相关的业务、数据、决策等活动都是在这一层进行管理，包括财务、经营、供应链、销售、法务、人力等核心环节，都是通过L5该层实现。 APS 是 MES的"大脑"， |
|
| L3 | MES（制造执行控制系统） |
从本质上讲MES主要功能之一也是监测，其控制功能基本可以忽略，所以其实时性要求较低。 |
|
| L2 | SCADA（数据采集与监视控制系统） | SCADA应该侧重于数据的采集和监测，应该具有丰富的人机交互界面，应该属于L2层， 即子系统监控层，虽然具备一定的控制功能，但其侧重点是在于数据采集和监视 |
|
| L1.5 | DCS（分布式控制系统） | DCS增加了数据采集、存储等功能，除了控，又具备了监的功能，大家可以理解成高端的控制， 但也脱离不了L1层，形象说是生在了L1，但正在拼命的向L2监视层跨越。 |
|
| L1 |
PLC（可编辑逻辑控制器） |
PLC面向单个设备或者单元的逻辑控制。 | |
| L0 | 传感器Sensor / 执行器Actuator / 换能器Transducer |
二、ERP、MES、APS到底是什么？
在工厂管理中，这三个系统的关系，就像是一家大型餐厅里的店长（ERP）、大厨（MES）、采购经理（APS），三者各司其职，但又必须紧密配合。
高级计划排产系统（APS）,这是MES的"大脑"，负责将ERP下达的生产订单转化为车间级的详细作业计划。高级排程引擎（APS）
附录A: 瑞利时制造系统技术栈
制造执行: MES系统的竞争对手是双凤，聚图；
排版： 排版软件算法现在没有特别有优势的产品，大家都以买排版引擎再做开发为主；
数控切割： 数控切割机方面，国内目前主要对标经纬，杭州爱科；国际头部品牌Zund，康斯博。
附录B: 裁切机品牌排名
https://m.chinabgao.com/top/brand/99789.html
排名 品牌名称 企业名称 母国/法源国
1 LECTRA 力克 力克系统（上海）有限公司 （1973法国）
2 ZUND 迅特 瑞士迅特公司 （1984瑞士）
3 Kongsberg 康斯博 挪威Kongsberg 精密切割系统公司 （1965挪威）
4 bullmer 拓卡奔马 杰克科技股份有限公司 （1933德国）
5 爱科科技 iECHO 杭州爱科科技股份有限公司 （2005杭州）
6 长园装备 长园装备制造有限公司 （2019河南）
7 Eastman 伊士曼 伊士曼缝制机械（宁波）有限公司 （1888美国）
8 经纬数控 JWEI 宁波经纬数控股份有限公司 （1993宁波）
9 瑞洲 RUIZHOU 广东瑞洲科技有限公司 （1995广东）
10 PGM 上海百琪迈科技（集团）有限公司 （1996上海）
