Qt Designer 窗口/可视化组件及四种编辑模式和 signals、slots 与 emit的关联

背景介绍

QT元对象系统组成

QObject
是QT对象模型的核心，包含信号和槽的类，必须直接或间接继承自 QObject

Q_OBJECT
Q_OBJECT宏必须出现在类声明的最顶部 (默认私有)，用来开启信号和槽、动态属性系统，或QT元对象系统提供的其他服务

MOC
MOC编译器为QObject子类提供了一些实现元对象特性所需要的一些代码。比如说信号，大家只是在类声明的时候声明了所需要的信息，在MOC编译时，会为信号添加函数定义。

一、信号与槽的关联

1.1 信号（Signals）

“信号”，在Qt中，操作一个控件后，会产生和操作对应的信号

signals 前面不可加 public、private 和 protected 进行修饰；
类似虚函数，只要在头文件中声明它就够了，而且这些信号函数没有函数体定义，函数体由moc自动生成，不需要用户在.cpp文件中实现；
而且也不能有返回类型（即signals 区域的函数必须是 void 类型）；
宏定义和函数指针不能用于信号和槽的参数，信号和槽也不能有缺省参数。

信号函数定义规则：
信号是类的成员函数，并且返回类型必须是void
信号函数只需要声明，不需要定义
参数可以随意指定，信号也支持重载
信号需要使用 signals 关键字进行声明
在程序中发送自定义信号：发送信号的本质就是调用信号函数 emit mysignals()
emit 是个空宏，没有特殊含义，仅用来表示这个语句是发射一个信号，不写可以，但不推荐。

内置公用信号：@e.g. clicked()、clicked(bool)、pressed()、released()、toggled(bool)；findNext()和findPrevious()

正常情况下单击按钮，响应顺序为：pressed() — <about 215ms> — released() — <almost 0ms> — clicked()。

@e.g.

signals:
void SendData(QString str);  // 信号函数
/*********************/
signals:
void mySignal();
void mySignal(int x);
void mySignalParam(int x,int y);

emit 发射信号:

xxx::yyy(zzz)
{
    emit mySignal();            //发射信号mySignal()
    emit mySignal(5);           //发射信号mySignal(int)
    emit mySignalParam(5,100);  //发射信号mySignalParam(5，100)
}

1.2 槽（Slots）

“槽”，在Qt中，“槽” 就是用来连接 “信号” 的函数。比如说，点击按钮后，按钮会产生一个点击信号，我们使用槽函数来接收点击信号，然后在槽函数中执行功能代码。

slots 在头文件声明时前面可以加 public、private 和 protected，因为 Qt 说槽函数是普通的C++成员函数，能被正常调用；
唯一特别性就是：可以关联多个信号，当和其关联的信号被发射 emit 时，这个槽就会被调用；
宏定义和函数指针不能用于信号和槽的参数，信号和槽也不能有缺省参数。

槽函数定义规则：
槽函数的返回类型必须是void
槽函数的参数必须等于或少于信号的参数
当信号与槽函数的参数数量相同时，它们参数类型要完全一致

@e.g.

public slots:
private slots:
void GetData(QString str); // 槽函数
/********************/
public slots:
void mySlot();
void mySlot(int x);
void mySignalParam(int x,int y);

1.3 关联（Connect）

连接“信号”到“槽函数”，Connect()将信号与槽连接上：
@e.g. connect(&SD,SIGNAL(SendData(QString)),this,SLOT(GetData(QString)));
信号和槽的关联有三种方式，分别是直接关联、使用中介对象和使用Qt的元对象系统。下面将详细介绍这三种方式。

1.3.1 直接(函数)关联

@note 最简单常见,这是Qt早期的连接语法，使用"字符串"表示信号和槽。在编译时无法进行类型检查。
@fmt

QObject::connect(sender, SIGNAL(signal()), receiver, SLOT(slot()));

@anno connect(发送信号的对象,信号名, 接收信号的对象,槽函数名);

其中，sender是信号的发送者；SIGNAL()是代表信号的宏定义，里面的参数signal是信号；receiver是信号的接收者；SLOT()是代表槽的宏定义，里面的参数slot是槽函数。举个例子：

@e.g.

QObject::connect(sender, SIGNAL(mySignal()), receiver, SLOT(mySlot()));
QObject::connect(ui->pushButton1, SIGNAL(clicked()), this, SLOT(func()));

@cmt 这个connect的作用是，将界面的按钮（按钮命名为pushButton1）的点击信号clicked()连接到当前界面（用this表示）的槽函数func()。当点击界面的pushButton1按钮时，程序就会跑到this类中的func()函数里。

1.3.2 函数指针关联

@note 这种连接方式在编译时进行了类型检查，但在一些情况下可能不够灵活，比如连接到一个基类的槽。
@fmt

QObject::connect(sender, &SenderClass::signal, receiver, &ReceiverClass::slot);

1.3.3 Lambda表达式连接（C++11及以后版本）：

@note 这种方式可以使用 Lambda表达式作为槽的实现，非常方便。
@fmt

QObject::connect(sender, &SenderClass::signal, [=]() { /* slot implementation */ });

1.3.4 使用中介对象

@note 复杂的通信关系,这种方式可以帮助解耦信号发送者和信号接收者之间的关系
@e.g.

QObject::connect(sender, SIGNAL(mySignal()), mediator, SLOT(handleSignal()));
QObject::connect(mediator, SIGNAL(processedSignal()), receiver, SLOT(mySlot()));

1.3.5 使用Qt的元对象系统

@note Qt的元对象系统是一种基于反射的机制。QMetaMethod::fromSignal、QMetaMethod::fromSlot
@e.g.

QObject::connect(sender, QMetaMethod::fromSignal(&Sender::mySignal), receiver, QMetaMethod::fromSlot(&Receiver::mySlot));

1.3.6 Qt5 连接方式·函数指针关联

@note 这种语法在Qt5中引入，允许指定连接类型，例如Qt::AutoConnection、Qt::DirectConnection等。
@fmt

 QObject::connect(sender, &SenderClass::signal, receiver, &ReceiverClass::slot, Qt::ConnectionType);

五种连接方式：

Qt::AutoConnection："自行”连接为默认连接方式。连接类型在信号发射时确定（运行时，而非编译时）。
根据线程亲和性，即信号和槽所在的线程自动选择连接方式。如果在同一线程，使用的是Qt::DirectConnection；否则多线程时则使用Qt::QueuedConnnection。

Qt::DirectConnection：信号被发送时，立即"直接"调用槽函数。适用于信号和槽在同一线程的情况，槽在信号发射的线程里执行。

Qt::QueuedConnection：将信号放入接收者线程的"事件队列"中，由接收者线程在适当的时候处理。
适用于跨线程通信。当控制权回到receiver所在线程时才执行槽函数。槽函数在receiver的线程里执行。

Qt::BlockingQueuedConnection：与QueuedConnection类似，但发送信号的线程会被阻塞，直到接收者线程处理完，槽函数返回。
当receiver和sender在同一个线程里时，不可以使用该方式，否则会发生死锁。

Qt::UniqueConnection：确保连接是唯一的，防止多次连接同一个信号和槽。如果已经存在相同的连接，新的连接将不会被创建。
该类型可以和上面的类型配合，用或“|”处理即可。当连接已经存在时，再次连接会失败。其实就是为了保证连接的唯一性。

注意：当使用QueuedConnection时，参数类型必须是 Qt 的 meta-object system 知道的类型，因为Qt要拷贝参数。可以connect()前调用qRegisterMetaType()来注册数据类型。

https://blog.csdn.net/weixin_55887103/article/details/142086124
https://blog.csdn.net/weixin_42812764/article/details/109516019

二、 Qt Designer 四种编辑模式

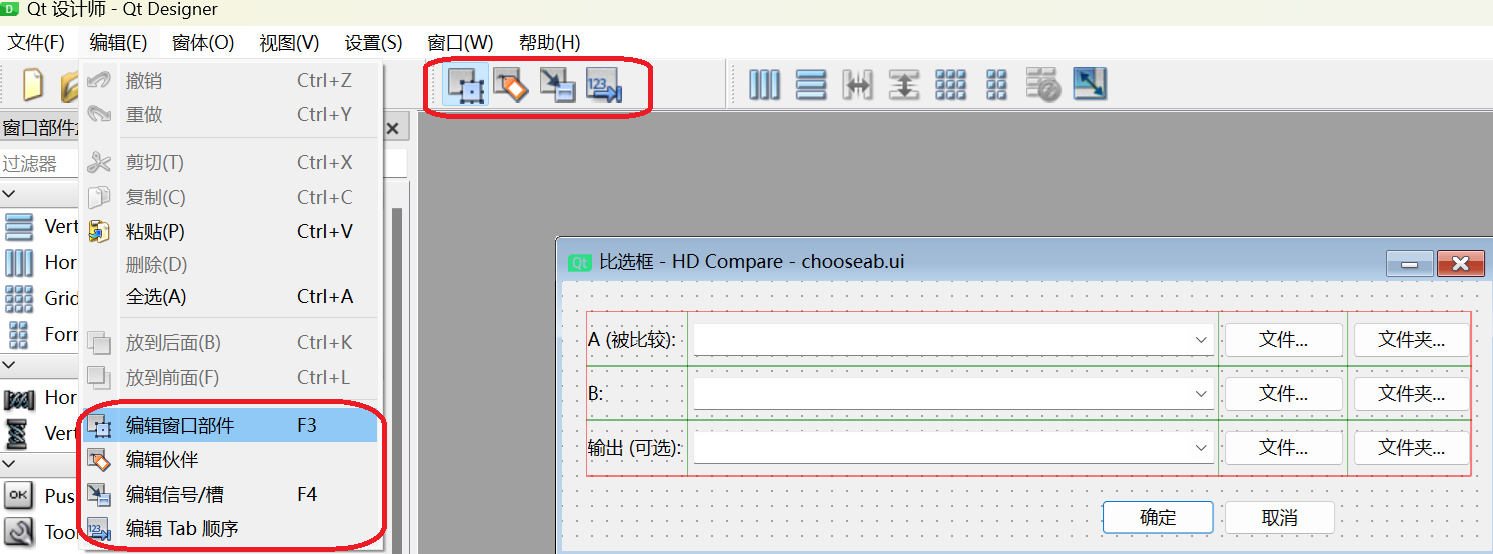

Qt Designer提供四种编辑模式： Widget Editing Mode 、 Signals and Slots Editing Mode 、 Buddy Editing Mode 和 Tab Order Editing Mode 。

在使用Qt Designer进行界面设计时，您将始终处于以下四种模式之一。要在此模式之间切换，请从“编辑”菜单或工具栏中选择它即可。
下表详细描述了这些模式。

窗口部件编辑模式(Widget Editing Mode)，窗体内部件，可以操作更改表单的外观、添加布局以及编辑部件的属性。要切换到此模式，请按 F3。这是Qt Designer的默认模式。
信号/槽编辑模式(Signals and Slots Editing Mode)，可以使用Qt的信号和槽机制将不同部件关联到一起。要切换到此模式，请按 F4。
伙伴编辑模式(Buddy Editing Mode)，可以将“伙伴部件Buddy widget”(如编辑框)分配给标签（Lable）组件，以帮助它们正确处理“键盘焦点”。
Tab顺序编辑模式(Tab Order Editing Mode)，可以设置部件接收“键盘焦点”(Tab和Shift+Tab)的切换顺序。

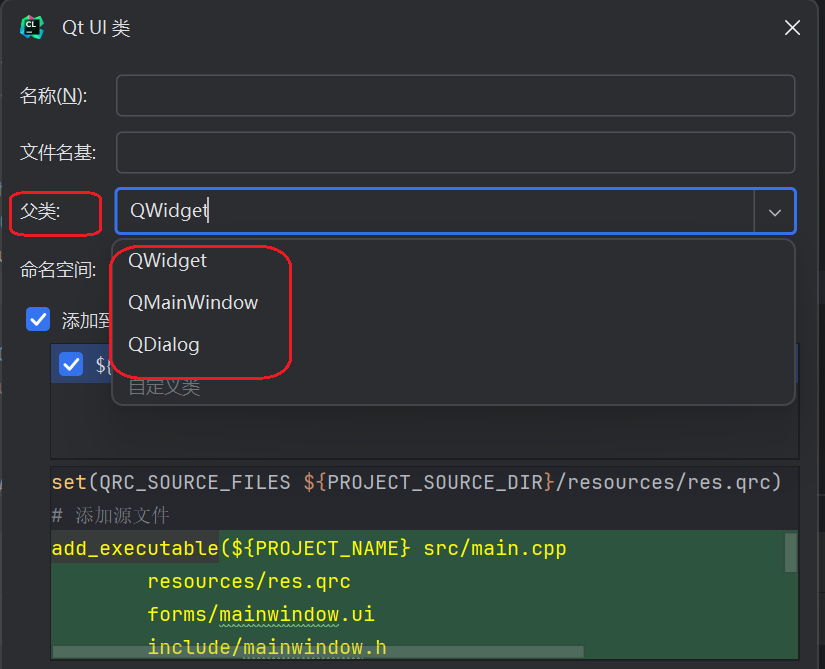

三、QMainWindow, QWidget 和 QDialog 三个窗口类区别

QMainWindow、QWidget和QDialog是Qt框架中常用的三个窗口类，它们在Qt应用程序中扮演不同的角色。

3.1 QMainWindow（主窗口）：

概念：QMainWindow是Qt中的主窗口类，通常用于创建具有菜单栏 QMenuBar、工具栏 QTooBar、状态栏 QStatusBar等常见应用程序界面元素的窗口。
分类：属于顶级窗口类。
优势：提供了丰富的布局和管理功能，方便构建复杂的多文档界面（MDI）应用程序。
应用场景：适用于需要展示多个子窗口、具有菜单和工具栏的应用程序，如文本编辑器、图形编辑器等。

QMainWindow 中使用布局管理器

我们有时候会在 QMainWindow 中使用 QVBoxLayout 或 QHBoxLayout 时，无法显示布局中的内容。
原因：QMainWindow 类默认使用了一个 QVBoxLayout 作为其主布局。当尝试将 QVBoxLayout 或 QHBoxLayout 直接设置为 QMainWindow 的布局时，它们可能会与 QMainWindow 默认的主布局冲突，导致布局无法正确显示。
解决办法：
要在 QMainWindow 中使用 QVBoxLayout 或 QHBoxLayout，可以将它们放置在 QWidget 中，并将该 QWidget 设置为 QMainWindow 的 “中心部件central widget”。

KDiff3App::KDiff3App(QWidget* pParent, const QString& name, KDiff3Part* pKDiff3Part):
    QMainWindow(pParent) //previously KMainWindow
{
    setWindowFlags(Qt::Widget);
    setObjectName(name);
    m_pKDiff3Part = pKDiff3Part;
    m_pKDiff3Shell = qobject_cast<KParts::MainWindow*>(pParent);

    /* 1. 创建一个 QWidget 作为this"主窗口QMainWindow"的“中心部件” *
    m_pCentralWidget = new QWidget(this);

    /* 创建一个 QVBoxLayout，并将其设置为 “中心部件” 的“垂直布局管理器” */
    QVBoxLayout* pCentralLayout = new QVBoxLayout(m_pCentralWidget);
    pCentralLayout->setContentsMargins(0, 0, 0, 0);
    pCentralLayout->setSpacing(0);
    /*  设置 QWidget 为 “主窗口QMainWindow” 的 “中心部件central widget” */
    setCentralWidget(m_pCentralWidget);

    /* 2. 创建一个 QWidget 作为“中心部件”的 “主工作区” */
    m_pMainWidget = new QWidget(m_pCentralWidget);
    m_pMainWidget->setObjectName("MainWidget");
    /* 设置 QWidget 为 “中心部件central widget” 的 “主工作区” */
    pCentralLayout->addWidget(m_pMainWidget);
    m_pMainWidget->hide();

    setWindowTitle("KDiff3");
    setUpdatesEnabled(false);

    // ...
｝

布局/分割函数，使用方式：

// 创建布局同时绑定父窗口部件:
new QVBoxLayout( QWidget* parent)
// 后期将布局添加到 QWidget 窗口中:
QWidget*parent->setLayout( QVBoxLayout* );

// 布局添加“分割器”:
QVBoxLayout* ->addWidget( QSplitter* )
// 布局添加窗口:
QVBoxLayout* ->addWidget( QWidget* )
// 布局添加滚轮:
QVBoxLayout* ->addWidget( QScrollBar* )

// 创建可水平分割“主”分割器（无父窗口）:
 new QSplitter(Qt::Horizontal,0)
// 从父窗口创建可垂直分割器:
new QSplitter(Qt::Vertical, QWidget* parent)
// 分割器添加新窗口:
QSplitter* ->addWidget( QWidget*  )

3.2 QWidget（窗口）：

概念：QWidget是Qt中的基本窗口类，是所有用户界面控件的基类，可以作为其他窗口类的父类。
分类：属于顶级窗口类。
优势：提供了基本的窗口功能，如事件处理、布局管理等，可用于创建自定义的窗口。
应用场景：适用于创建简单的窗口，如对话框、工具窗口等。

3.3 QDialog（对话框）：

概念：QDialog是Qt中用于创建对话框的窗口类，通常用于与用户进行交互，获取用户输入或显示消息。
分类：属于顶级窗口类。
优势：提供了对话框特有的功能，如模态对话框、按钮布局等，方便与用户进行简单的交互。
应用场景：适用于需要与用户进行交互的场景，如消息框、输入框、文件选择框等。

3.4 其他Qt内置(对话框)：

对话框输入控件：QFileDialog（文件对话框），QInputDialog（输入对话框），QColorDialog（颜色对话框），QFontDialog（字体对话框）
对话框显示控件：QMessageBox（信息提示框），QErrorMessage（错误提示框），QProgressDialog（进度提示框）

总结：
QMainWindow适用于创建具有菜单栏、工具栏和状态栏等复杂界面的应用程序；
QWidget是基本的窗口类，可作为其他窗口类的父类；
QDialog用于创建对话框，方便与用户进行交互。
它们在功能和应用场景上有所区别，开发者可以根据具体需求选择合适的窗口类来构建Qt应用程序的界面。

四、 Qt GUI 设计：UI 界面可视化组件

参考文献：
https://developer.aliyun.com/article/1478616
https://xie.infoq.cn/article/9938aee0c0919b74cef3df266

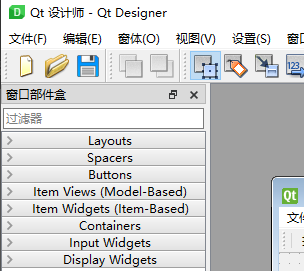

4.0 界面可视化组件分类：

分别为：布局组件（Layouts）、分隔组件（Spacers）、按钮组件（Buttons）、表项视图（Item Views）、表项组件（Item Widgets）、容器组件（Containers）、输入组件（Input Widgets）、显示组件（Display Widgets）

下面只详细介绍一些常用组件：

4.1 布局组件（Layouts）

布局组件包括：Vertical Layout（水平布局）、Horizontal Layout（垂直布局）、Grid Layout（网格布局）、Form Layout（表单布局）。

QVBoxLayout (垂直布局）：VBox Layout按垂直方向排列其子部件。它们会根据容器的大小自动调整子部件的大小和位置。可以向垂直布局添加部件，并控制它们的对齐方式、间距等属性。
QHBoxLayout (水平布局）：HBox Layout按水平方向排列其子部件。类似于垂直布局，它们会根据容器的大小自动调整子部件的大小和位置。可以向水平布局添加部件，并控制它们的对齐方式、间距等属性。

4.2 分隔组件（Spacers）

分隔组件包括：Horizontal Spacer（水平分隔）、Vertical Spacer（垂直分隔）。

4.3 按钮组件（Buttons）

按钮组件包括：QPushButton（按键按钮）、QToolButton（工具按钮）、QRadioButton（单选框）、QCheckButton（复选框）、QCommandLinkButton（命令链接按钮）、QDialogButtonBox（对话框确认-选择按钮框）。

4.4 表项视图（Item Views）

表项视图包括：QListView（列表视图）、QTreeView（树状视图）、QTableView（表格视图）、QColumnView（列表视图）、QUndoView（撤销视图）。

4.5 表项组件（Item Widgets）

表项组件包括：QListWidget（列表表项）、QTreeWidget（树状表项）QTableWidget（表格表项）。

4.6 容器组件（Containers）

容器组件包括：QGroupBox（组合框，可以在内部添加内容，并修改标题头）、QScrollArea（带滑动条的框）、QToolBox（抽屉式框）、QTabWidget（标签式框）、QStackedWidget（栈式，需要信号启动）、
QFrame（带边框的布局）、QWidget（不带边框的布局）、QMdiarea（多文档分栏显示）｛QMdiSubWindow｝、QDockWidget（浮动窗口）、QAxWidget（只可以在 Windows 环境使用）。

QSplitter (窗口分割器)：

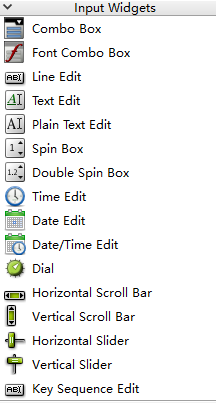

4.7 输入组件（Input Widgets）

输入组件包括：QComboBox（组合框下拉框）、QFontDialog（下拉字体对话框）、QlineEdit（单行编辑框）、QTextEdit（多行编辑框，只可以查看文字、图片和动画）、QPlainTextEdit（多行文字编辑框）、
QSpinBox（整型数字调节框）、QDoubleSpinBox（浮点数字调节框）、QTimeEdit（时间输入）、QDateEdit（日期输入）、QDateTimeEdit（日期和时间输入）、QDial（罗盘旋转输入）、
QScrollBar（滚动条）{Horizontal Scroll Bar（水平滚动条）、Vertical Scroll Bar（垂直滚动条）}、QSlider（直线拖动输入）{Horizontal Slider（水平滑动条）、Vertical Slider（垂直滑动条）}、
QkeySequenceEdit（快捷键输入）。

调节输入控件：QAbstractSpinBox（步长调节输入）
滑动输入控件：QRubberBand（橡皮筋拖拽）

QScrollBar (滚动条)：

4.8 显示组件（Display Widgets）

显示组件包括：QLabel（标签显示框，可查看文本、网页、图片和动画等）、QTextBrowser（文本签显示框）、QGraphicsView（绘图工具）、QCalendarWidget（日历）、QLCDNumber（LCD 液晶数码显示）、
QProgressBar（进度条显示）、Line{Horizontal Line（水平分割线）、Vertical Line（垂直分割线）}、QOpenGLWidget（OpenGL（Open Graphics Library，开放图形库）图形渲染的部件，
可以在 PyQt 和 Qt 的应用中显示图形（包括 2D 和 3D 图形））、QQuickWidget（加载 QML 文件）。
