联咏PWM调试

参考联咏的文档配置PWM步骤，，

板子上的PWM使用C19/C20/L0 3组，

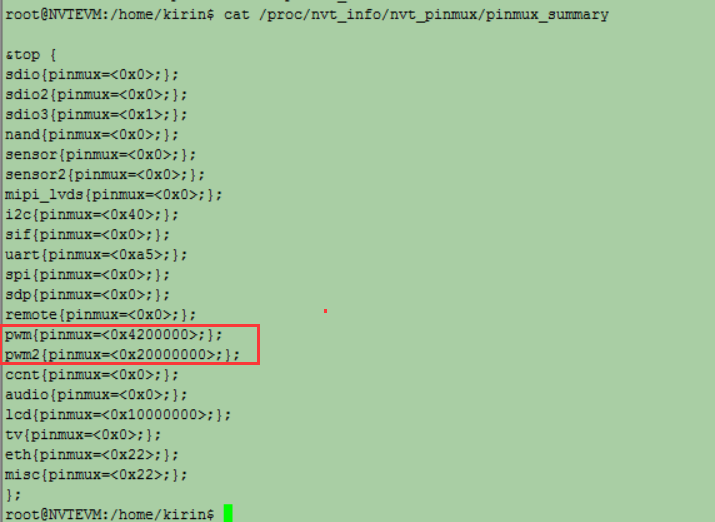

查top.h可得对应pinmux为pwm 0x4200000 , pwm2 0x20000000

so,,

echo pwm  0x4200000  > /proc/nvt_info/nvt_pinmux/pinmux_set
echo pwm2 0x20000000 > /proc/nvt_info/nvt_pinmux/pinmux_set





---------------------------

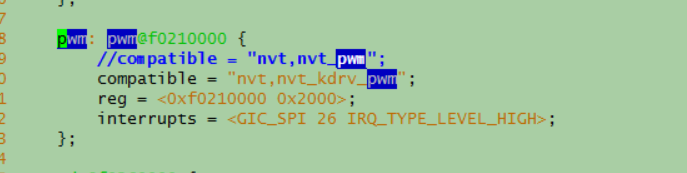

dts里面开启k_drv的pwm

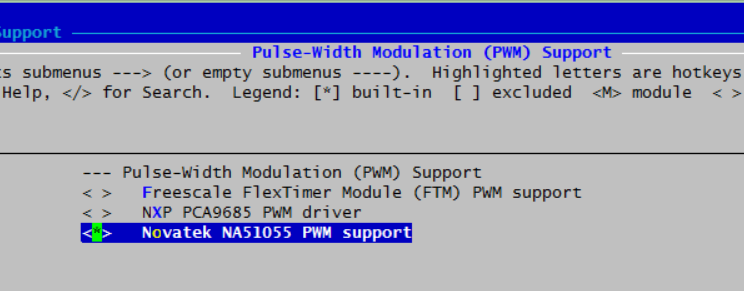

nvt_pwm是走/sys/class/pwm那套通用linux框架的，选这个的话，需要开启内核的下面的配置，，个人猜测，没有尝试

nvt_kdrv_pwm是走联咏自己的框架的

开启后，会有/proc/pwm的目录，，，



我这边选择了联咏的框架，即kdrv的

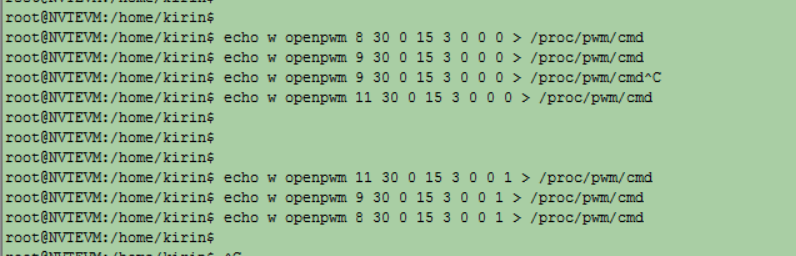

编译烧写后，3组PWM都配成50%占空比（15/30）

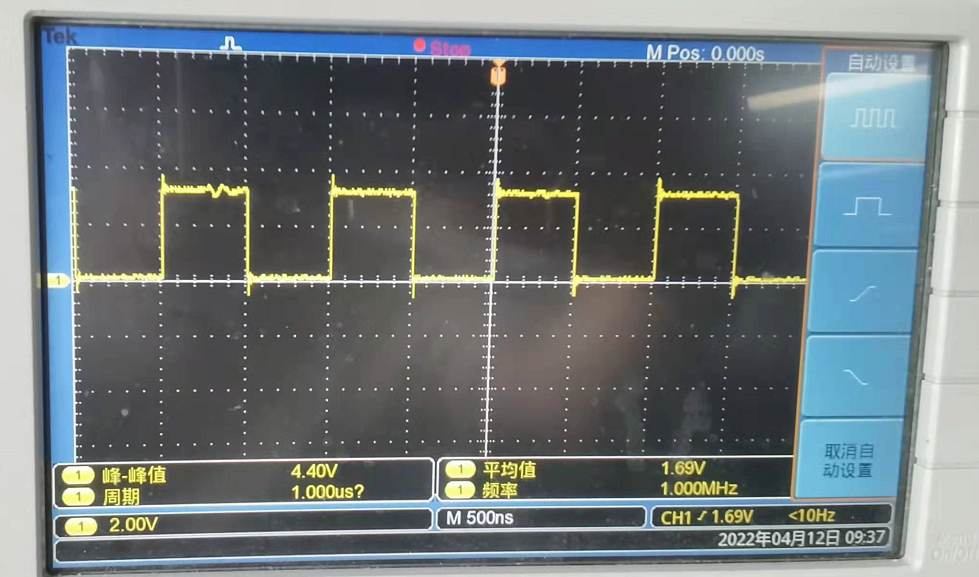

 命令没有任何报错，，但是示波器量了3组PWM都OK，，，





------------------------------------------------------------------------

另外，pinmux_set配错的话，，PWM相关寄存器也会出问题，，下面是寄存器相关的，，一开始pinmux配错了，，，

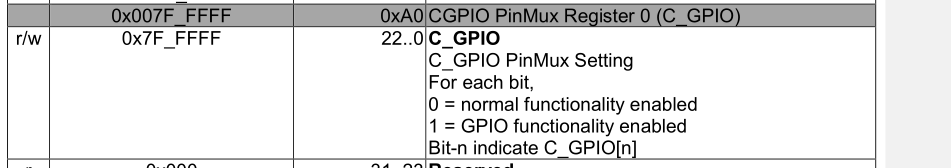

C19 / C20对应0xa0

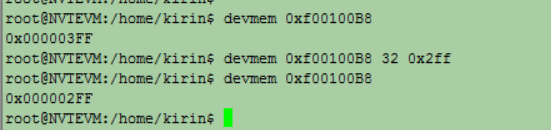

 C20，C19都为GPIO，，，改为普通功能



 同理L0







接着查看对应引脚功能，

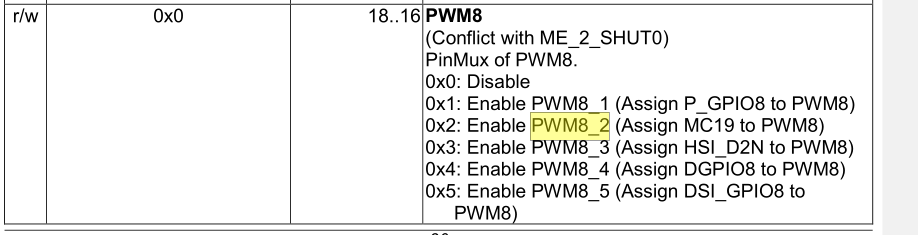

C19对应PWM8

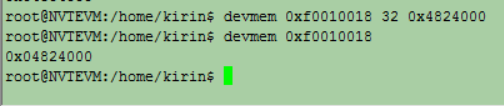

 16-18为0，，改成2
