联咏nocatek平台，修改寄存器示例（串口无法使用排查）

soc：nt98560

调试的时候发现，有组串口无法使用

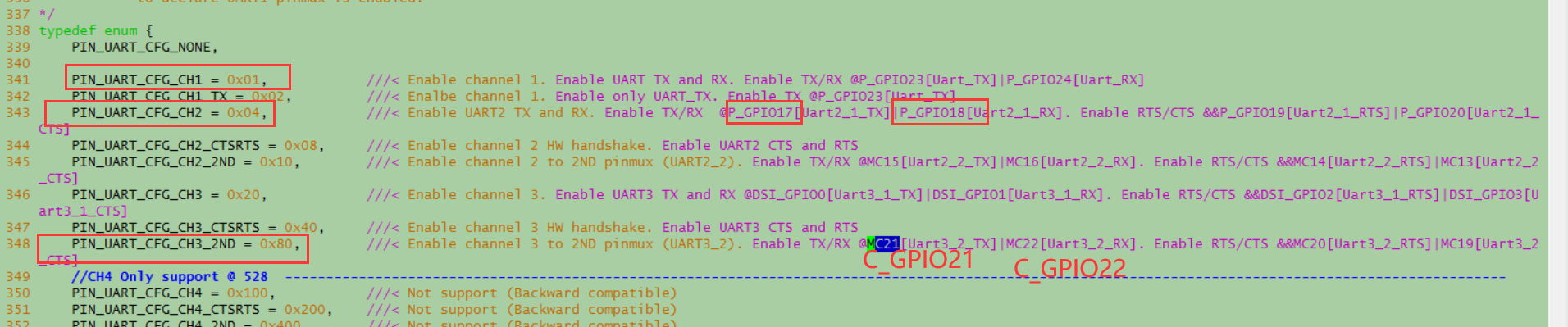

原理图对应的top.h为这三组

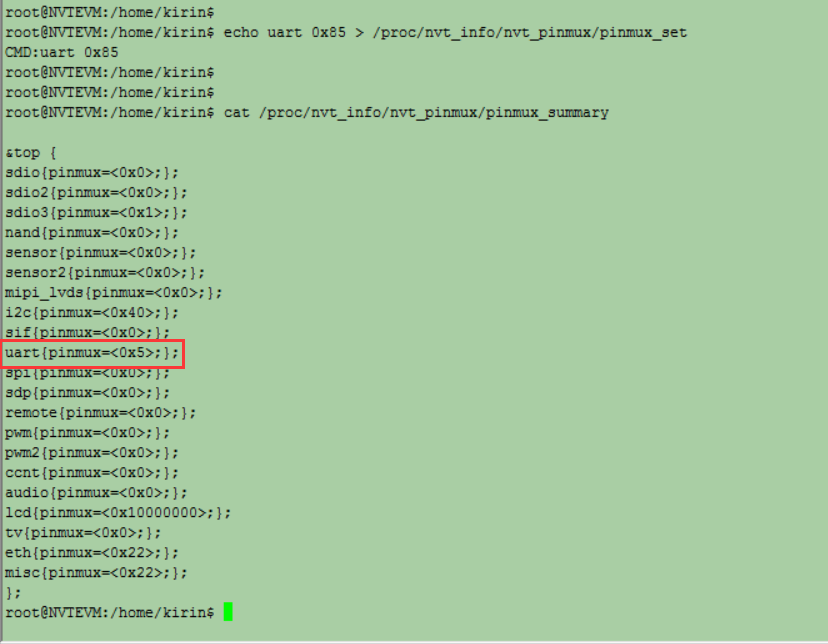

直接echo uart 0x85 > /proc/nvt_info/nvt_pinmux/pinmux_set写入后，发现ch2正常使用，CH3出不来。

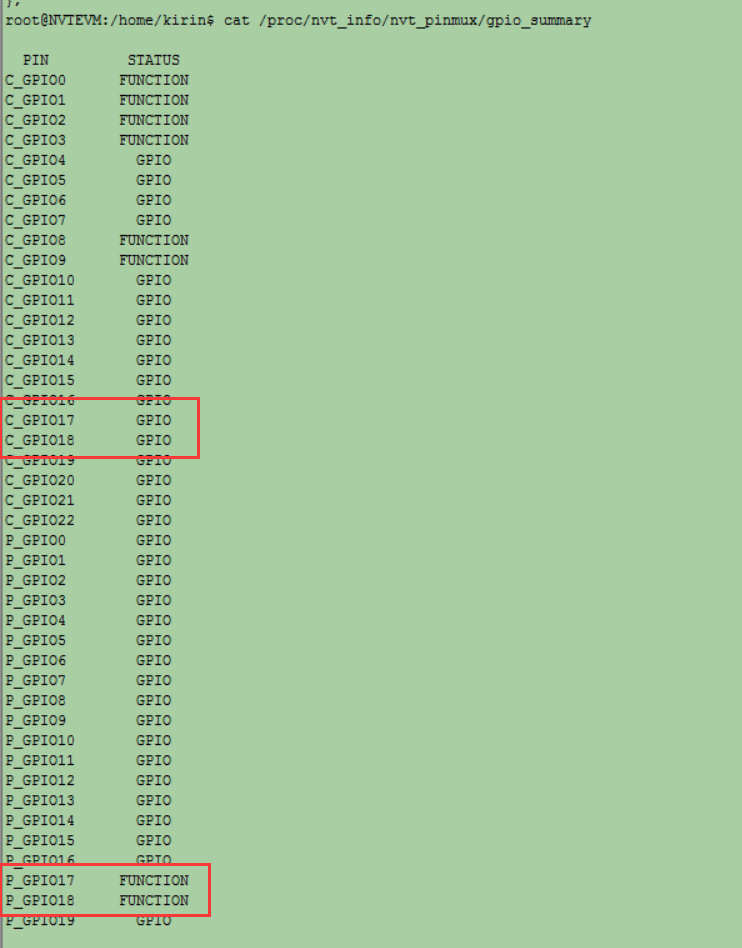

查看对应的管脚复用









发现根本没写进去，

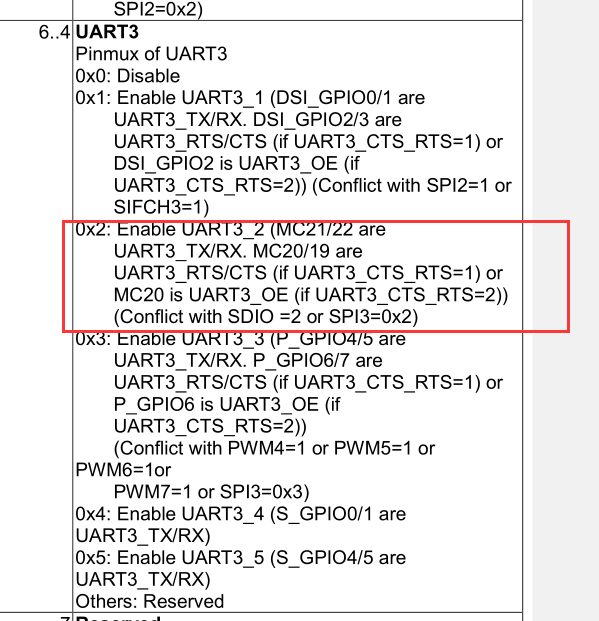

打开560的datesheet，对了下，



对应的功能应该是0x20，，，top.h的有问题

然后写入0x25

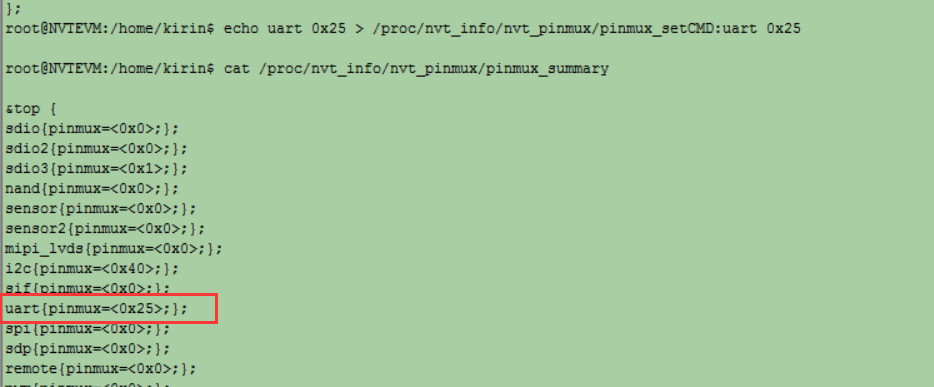

echo uart 0x25 > /proc/nvt_info/nvt_pinmux/pinmux_set

发现GPIO的功能还是没变，

但是管脚复用里面OK了





 好吧，这里可能有点BUG，，，直接按照寄存器对，，

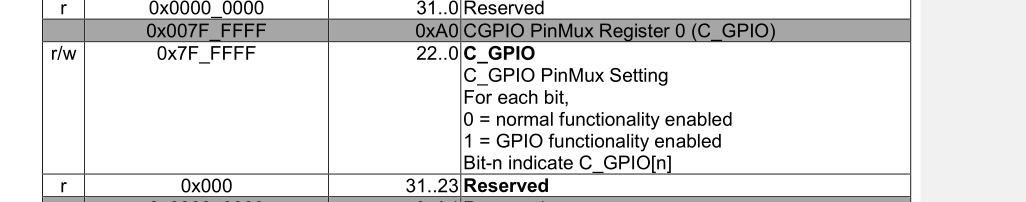

先来管脚复用：CGPIO对应0xa0

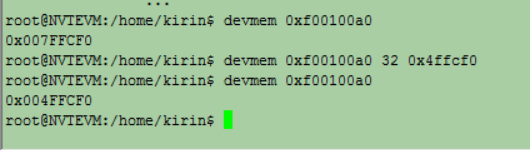

 读下





 可以看到21 22为1，即GPIO功能，，，，

写0禁掉GPIO

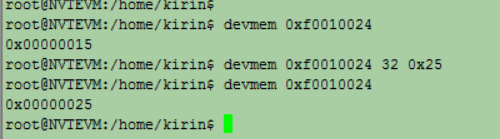

然后把UART3改为对应引脚

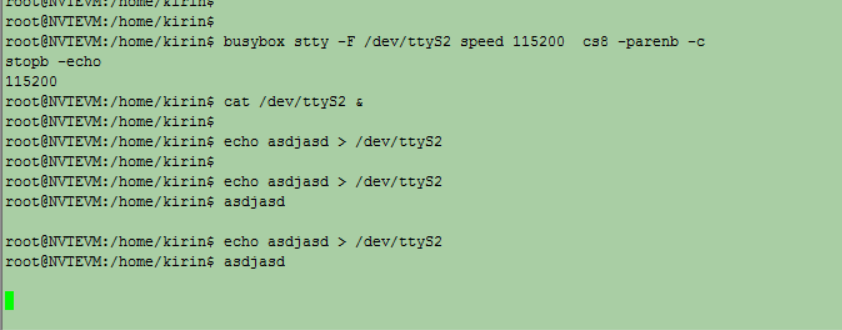

直接测试ttyS2, 收发OK
