IIC 踩过的坑

读取IT8563WE时，读取第一次正确，第二次错误，第三次正确，第四次错误。。。。。。

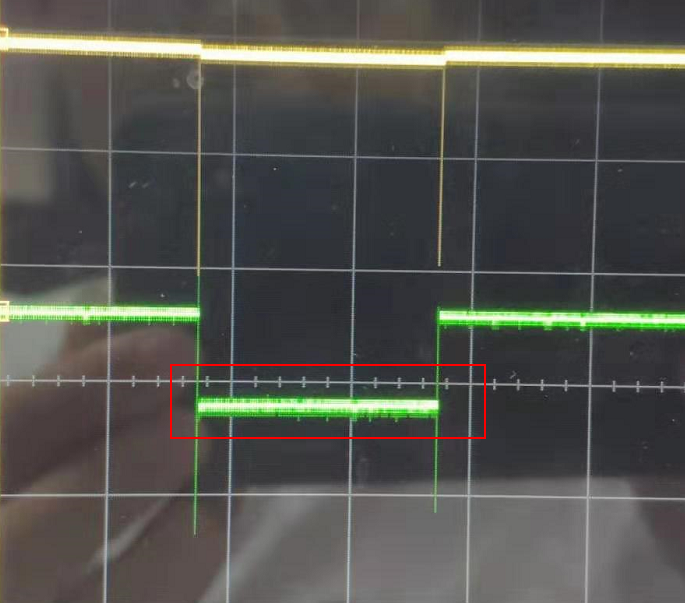

看到读取成功之后，SDA信号没有被正确拉高，电平大概只有一半。

再次读取，主机设置读模式时，从机会发送NACK，会将电平拉高。这样第三次读取时，SDA和SCL数据信号线都是高电平。



注意：当第一次读取完毕，SDA没有被完全拉高是，直接将VCC接入SDA脚，SDA仍然不能恢复电平最高，应该是IT8563WE的问题。



临时解决办法：

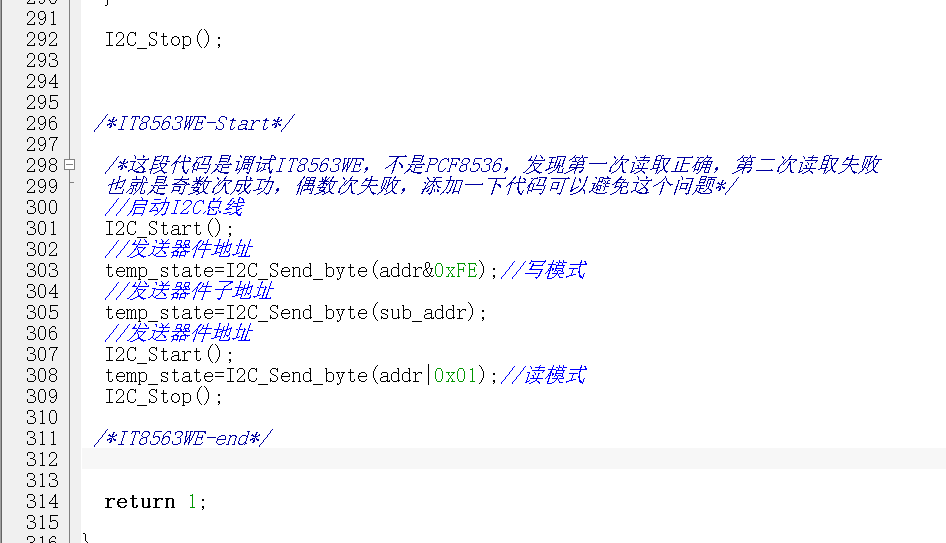

读取成功后，再次读取，在主机设置读模式时，从机会发送NACK，会将电平拉高



过一段时间再次修改找到根本原因

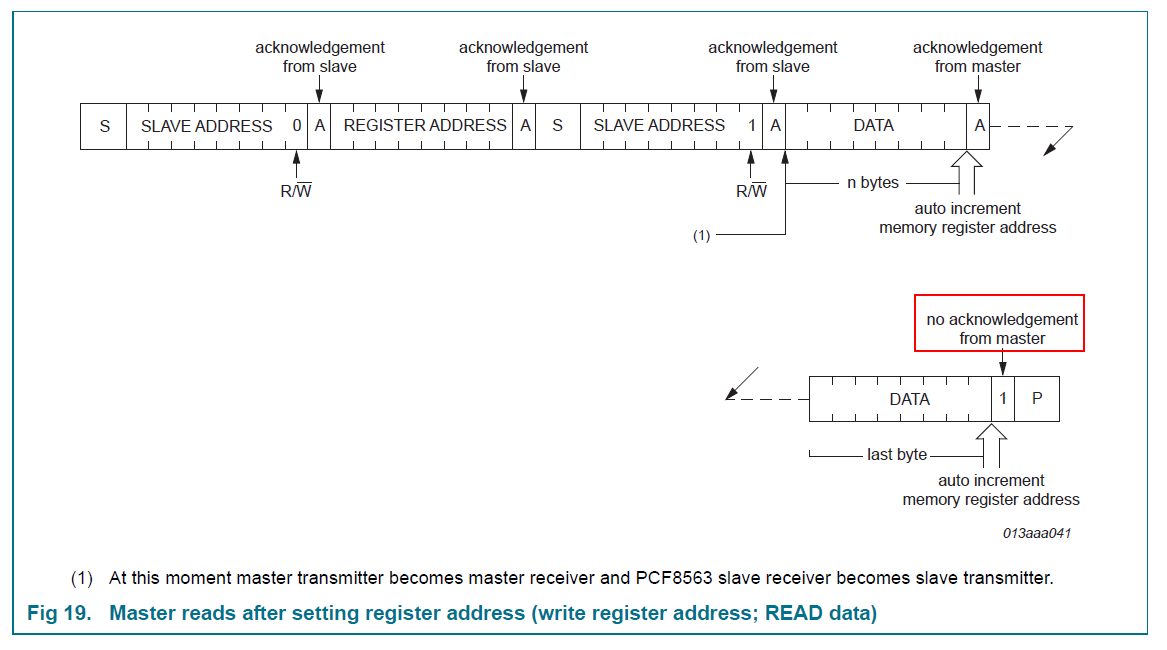

读取最后一个字节应该是NACk的回包

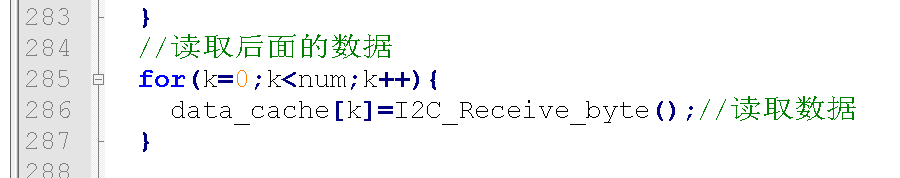

原来代码

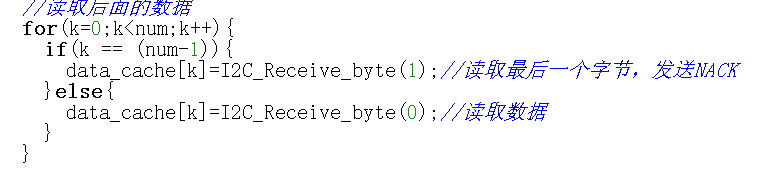

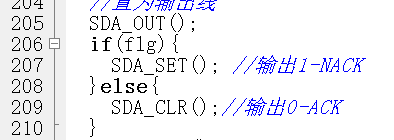

修改之后



读过程

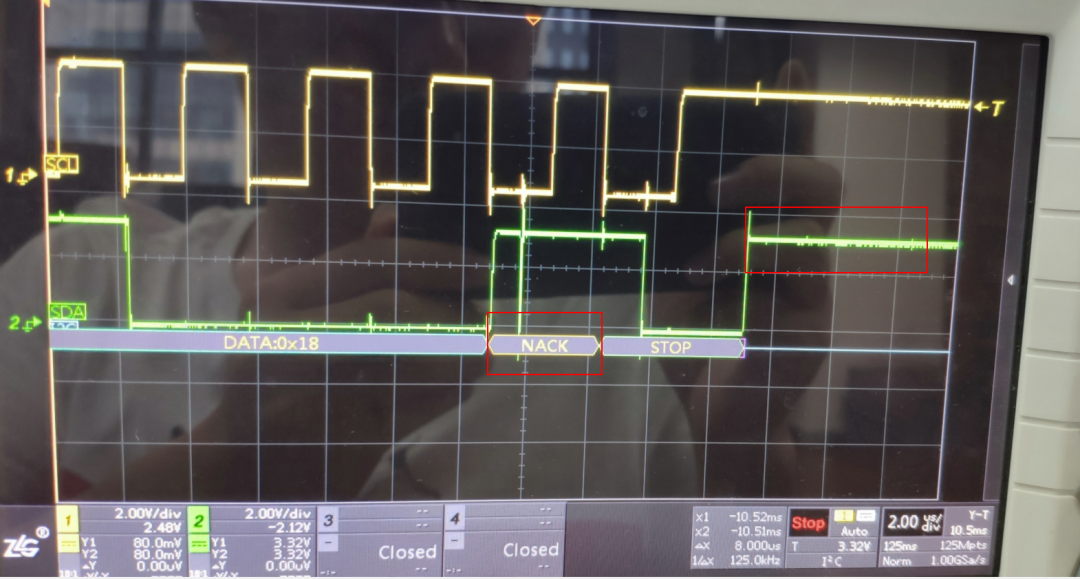

波形图，发送NACK后，再发送STOP，电平恢复高电平
