前言：无意间了解到这样的一个课题，这里算是一个前瞻性的基础知识积累，后面也会陆续把涉及到的论文一并讲解了，还有涉及到的代码、环境这些。挺杂的，总之开始吧。

遗传算法（Genetic Algorithm, GA）

最最开始之前，要了解几个基本知识：遗传算法、fuzz、现行传统自动化漏洞挖掘的问题等等。简单补充一个前提性的东西。

算法核心：

顾名思义，遗传算法来自生物进化——遗传、变异、自然选择。遗传算法的目标也很简单：从一群解（个体）中“进化”出最优（或者近似最优）。

说白了，就是怎么去寻找最优解。

核心组成：

这里我们将简单说说遗传算法的5个核心元素：

元素	含义	示例
个体（Individual）	一个解，用数组、字符串等形式编码	[1, 0, 1, 1, 0]
种群（Population）	一群个体（解）	多个 [1,0,...]
适应度函数（Fitness）	衡量个体好坏的函数	函数最大值、路径最短等
选择（Selection）	按适应度选择“好个体”进入下一代	轮盘赌、锦标赛等方法
变异 / 交叉（Mutation / Crossover）	用于产生新个体，增加多样性	随机翻转、交叉组合等

我的理解是：前两个元素构成了基本种群，而适应度函数类似选择规则，选择实现了种群的迭代，而变异和交叉则为出现新的最优解提供了可能。

基本的GA流程大致如下：

[初始化种群] → [评估适应度] → [选择父代] → [交叉/变异产生子代] → [替换进入新一代] → 循环直到停止

最简单的算法实例：

目标：求最大化 f(x) = x²，x ∈ [0, 31]（用 5-bit 二进制编码）

import random

def decode(individual):
    return int("".join(str(bit) for bit in individual), 2)

def fitness(individual):
    x = decode(individual)
    return x ** 2

def select(population):
    population.sort(key=fitness, reverse=True)
    return population[:2]  # 保留适应度最高的两个个体

def crossover(parent1, parent2):
    point = random.randint(1, len(parent1)-2)
    return parent1[:point] + parent2[point:], parent2[:point] + parent1[point:]

def mutate(individual, rate=0.1):
    return [bit if random.random() > rate else 1-bit for bit in individual]

# 初始化
POP_SIZE = 6
GENE_LENGTH = 5
population = [[random.randint(0, 1) for _ in range(GENE_LENGTH)] for _ in range(POP_SIZE)]

# 进化
for generation in range(10):
    population = sorted(population, key=fitness, reverse=True)
    print(f"第{generation}代 最佳 = {decode(population[0])}, f(x) = {fitness(population[0])}")

    parents = select(population)
    offspring = []
    while len(offspring) < POP_SIZE:
        p1, p2 = random.choice(parents), random.choice(parents)
        c1, c2 = crossover(p1, p2)
        offspring.append(mutate(c1))
        if len(offspring) < POP_SIZE:
            offspring.append(mutate(c2))

    population = offspring

根据我们的分析我们可以很容易得知 f(x) = x²这个函数在给定的区间上是单调递增的，但是如何使用我们的遗传算法实现呢？

结合我们一开始说的基本要素还有流程简单说说：

1、定义种群：

population = [[random.randint(0, 1) for _ in range(GENE_LENGTH)] for _ in range(POP_SIZE)]

我们用基因长度表示每个解，这个种群中有6个个体，每个是一个5位长度的基因组成的。

population = [
    [0, 1, 0, 1, 1],  # → 11
    [1, 0, 0, 0, 1],  # → 17
    ...
]
#这样的数组有五个

2、适应度函数评估：

def decode(individual):
    return int("".join(str(bit) for bit in individual), 2)

def fitness(individual):
    x = decode(individual)
    return x ** 2

decode处理五位基因长度实现。fitness完成运算

3、选择：

很显然，在这个任务下我们的选择判断很简单：

def select(population):
    population.sort(key=fitness, reverse=True)
    return population[:2]

排序，选择最优秀的两个个体作为父代（精英选择的思想）

4、交叉：

def crossover(parent1, parent2):
    point = random.randint(1, len(parent1)-2)
    return parent1[:point] + parent2[point:], parent2[:point] + parent1[point:]

随机选择一个交叉点，将两个父代的基因交换，产生两个子代

5、变异：

def mutate(individual, rate=0.1):
    return [bit if random.random() > rate else 1-bit for bit in individual]

• 每一位基因有 10% 概率发生变异（翻转 0 ↔ 1）；
• 模拟生物“突变”行为，增加基因多样性；
• 防止陷入局部最优。

6、迭代与传递：

offspring = []
while len(offspring) < POP_SIZE:
    p1, p2 = random.choice(parents), random.choice(parents)
    c1, c2 = crossover(p1, p2)
    offspring.append(mutate(c1))
    if len(offspring) < POP_SIZE:
        offspring.append(mutate(c2))

population = offspring

• 从精英父代中随机选两人交叉、变异，生成子代；
• 用这些子代构成新一代种群（取代旧的种群）；
• 整个进化进入下一轮。

依次迭代直到满足条件为止。

Fuzzing（模糊测试）

前面我们已经简单说完了遗传算法的事情，现在来说说fuzzing。

什么是fuzzing？

Fuzzing（模糊测试） 是一种自动化测试技术，它的核心思路是：

向目标程序输入大量随机或变异生成的数据，以触发异常行为（如崩溃、挂起、越界等），从而发现漏洞或缺陷。

核心：触发bug/崩溃/安全漏洞，探索更多的代码路径。

基本流程与组成核心：

        +----------------+
        | 初始输入种子 S |
        +----------------+
                |
       [变异器 Mutator]
                ↓
        +----------------+
        |   构造输入 I    |
        +----------------+
                |
        [执行器 Executor]
                ↓
     +---------------------+
     | 运行程序 F(I)        |
     +---------------------+
                ↓
    +------------------------+
    | 监控：崩溃？覆盖路径？ |
    +------------------------+

组件	作用
种子（seed）	起始输入，通常为合法或示例输入
变异器（mutator）	修改已有输入，生成变异输入
执行器（executor）	执行目标程序，收集结果
监控器（monitor）	监控是否崩溃、路径是否新颖
调度器（scheduler）	决定 fuzz 哪个种子、多少次（如 AFLFast 的精髓）

分类：

类型	描述	工具示例
黑盒 Fuzzing	不知道程序内部，仅靠输入和输出	Radamsa
灰盒 Fuzzing	插桩获取程序路径信息（最实用）	AFL, libFuzzer
白盒 Fuzzing	使用符号执行等复杂技术	KLEE, SAGE

AFL

接下来这里先侧重讲一下AFL，项目源地址放这里：google/AFL: 美国模糊 lop - 一种面向安全的模糊测试器 --- google/AFL: american fuzzy lop - a security-oriented fuzzer

AFL 是一款开源的灰盒模糊测试器（fuzzer），由 Michal Zalewski 开发，它的目标是：

自动向程序输入变异数据，
智能记录执行路径，
引导程序触发新路径或崩溃。

                +--------------------+
[1] 种子输入集  → | 变异引擎 Mutator   |
                +--------------------+
                          |
                          ↓
                +--------------------+
                | 执行目标程序 ForkServer |
                +--------------------+
                          |
                +--------------------+
                | 路径覆盖反馈 Feedback  |
                +--------------------+
                          ↓
     [2] 更新种子队列、记录崩溃、添加新路径

核心机制说明：

1、灰盒：插桩记录路径

AFL 会对被测试程序进行插桩编译（用 afl-gcc 或 afl-clang）：

• 编译后，AFL 能记录程序运行时走过的代码路径；
• 它使用一个 共享内存 bitmap（路径覆盖图），记录执行边（edge coverage）；
• 每当 fuzz 出一个“新路径”，就会保存对应的输入。

AFL 的“灰盒”本质：程序内部状态可感知，但只看路径，不需要源码理解能力。

2、变异器（Mutator）
AFL 的输入变异策略分为多个阶段：

bit/byte 翻转（如翻转第 1 位）

字节插入/删除

整数覆盖（插入 0、1、INT_MAX）

Havoc 模式：随机多个操作叠加

Splice 模式：组合两个种子的部分数据（像交叉）

每个种子会根据这些策略生成大量变异输入，尝试触发不同路径或崩溃。

3、执行器（Executor）
AFL 使用一个名为 fork server 的技术，快速地对目标程序进行重复执行：

程序被加载后常驻内存；

每次新输入仅 fork 子进程执行；

大幅提升 fuzz 执行速度（数百倍）

4、路径反馈（Feedback）
核心是 AFL 的路径覆盖表（map[64k]）：

每次执行都会将程序运行的代码路径（通过插桩）哈希后映射到这个表；

新的路径（bitmap 中新的位） → 保留对应输入 → 加入种子队列；

AFL 只保留那些“走新路径”的输入，剔除冗余样本。

5、种子调度器（Scheduler）
AFL 会根据每个种子的“重要性”分配不同的 fuzz 能量（次数）：

路径稀有 → 分配更多 fuzz 次数；

高速种子优先（执行时间短）；

后续 AFLFast 正是优化了这一步（低频路径优先、能量调度更合理）

6、崩溃检测与记录
每当程序运行崩溃（SIGSEGV、SIGABRT）：

AFL 自动记录引发崩溃的输入样本；

保存在 crashes/ 文件夹；

可进一步用作漏洞验证或 PoC（Proof of Concept）

简单总结一下：

概念	含义
插桩	在程序中添加记录代码路径的语句
插桩编译	自动为源代码添加监控逻辑再编译
AFL 的插桩编译器	替代 gcc，为每个代码块自动插入路径记录逻辑
作用	让 AFL 能检测“当前输入触发了新路径”

思考：原始的AFL中有GA嘛？

严格的说，是没有的。类似GA但是并非：

对比项	遗传算法（GA）	原始 AFL
是否有显式种群（population）？	✅ 有	✅ 有种子队列（输入集合）
是否使用适应度函数？	✅ 明确定义适应度打分	❌ 没有明确“评分函数”，仅用路径新颖性判断是否保留输入
是否进行父代选择？	✅ 有选择算法（如轮盘赌、锦标赛）	❌ 只用简单轮询 / 静态调度策略，AFLFast 才引入调度优化
是否有交叉操作？	✅ 有明确 crossover 算子	⚠️ 有类似行为（splice 模式），但不是系统性遗传操作
是否有变异操作？	✅ 有突变算子	✅ 丰富的 bit/byte 变异器
是否进化目标函数？	✅ 明确的最优化目标	⚠️ 模糊目标：尽量多探索路径，发现崩溃
是否有一代一代进化？	✅ 明确的“代数”	❌ 不分代，基于种子队列循环变异执行
终止条件？	✅ 迭代轮数、误差阈值等	❌ 只看时间/崩溃条件等外部限制

（搬运gpt）

为什么说AFL像GA?

GA 特性	AFL 类比行为
个体（染色体）	一个输入样本（种子）
种群	种子队列（输入池）
突变（mutation）	多种 bit/byte 变异策略
交叉（crossover）	splice() 操作组合两个种子
适应度选择	如果输入带来新路径 → 被保留
生存竞争	新路径被选中，冗余路径淘汰

AFLFast

项目地址：https://github.com/mboehme/aflfast

AFLFast，它是对原始 AFL 的一个重要增强版本，主要目标是提高路径探索效率，加快发现漏洞的速度。

AFLFast（Coverage-based Greybox Fuzzing as Markov Chain） 是一种对 AFL 的优化版，它用更聪明的方式选择种子和分配能量，让 fuzz 更快地覆盖更多代码路径。

简单来说也就一句话：“不是所有种子都值得花一样多精力去 fuzz！”

原始AFL的问题：

默认的种子调度是轮询式，每个 seed 轮流 fuzz；

结果：

• 高频路径被反复 fuzz，浪费时间；
• 低频路径（隐藏 bug 的地方）很少被探索到；
• 整体路径增长变慢，bug 发现效率低。

改进思想：

1. 马尔可夫链建模

AFLFast 把模糊测试过程抽象成马尔可夫链（Markov Chain）：

• 每个路径视为一个状态 π_i；
• 每次种子变异是从 π_i → π_j 的状态转移，转移概率为 p_ij；
• 目标是以最小代价探索所有状态（路径）；
• 因此应优先 fuzz 从未或少 fuzz 过的路径（低频路径 = 潜在新分支）。

---

2. 频率反比调度（Power Schedule）

根据路径频率分配“能量”（即变异次数）：

• 频率高 → 能量低（不再浪费时间）；
• 频率低 → 能量高（值得深度挖掘）；
• 多种调度策略被提出，例如：

策略	说明
EXPLOIT	优先 fuzz 覆盖更多新路径的种子
EXPLORE	优先 fuzz 低频路径的种子
FAST	路径频率越高，fuzz 次数指数级减少
COE	混合策略（Covariance-based Exponential）

AFLFast 默认用的是 FAST 策略。

---

3. 搜索策略（Search Strategy）增强

AFLFast 修改了 choose_next() 逻辑：

• 种子不是轮询选择，而是按优先级排序；
• 优先选择：
  • 执行时间短的（加快迭代）；
  • 路径深的（更可能通向新分支）；
  • 低频路径对应的种子。

---

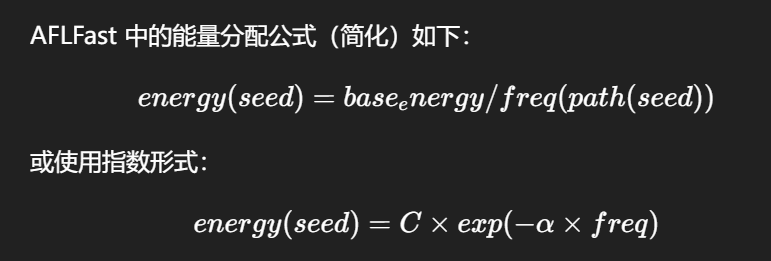

4. 能量调度公式示意（FAST 示例）

AFL 中的种子能量 = 变异次数，原始是固定值；

在 AFLFast 中：

energy=baseenergy/(1+freq(seed.path))energy = base_energy / (1 + freq(seed.path)) energy=baseenergy/(1+freq(seed.path))

或指数形式：

energy=baseenergy∗exp(−α∗freq)energy = base_energy * exp(-α * freq) energy=baseenergy∗exp(−α∗freq)

• freq 表示种子对应路径在历史上被 fuzz 过的频率；
• α 是可调参数（控制频率影响强度）；

这样设计能确保新奇的路径被更充分地探索。

   ┌──────────────────┐              ┌──────────────────┐
   │  AFL (baseline)  │              │    AFLFast       │
   └──────────────────┘              └──────────────────┘
           │                                  │
   [轮询选择种子]                    [基于路径频率调度种子]
           ↓                                  ↓
   [固定能量分配]                   [能量与路径频率成反比]
           ↓                                  ↓
   [路径覆盖慢]                     [路径覆盖快、bug 快速暴露]

思考：关于能量的问题：

fuzz 测试资源（时间、次数）应该花在谁身上更划算？

一、抽象理解：什么是“能量”？

在 AFL / AFLFast 中，能量就是你给一个种子分配的变异次数（fuzz 次数）。

也可以理解为：

能量 = 种子被选择后，被 fuzz 的强度（数量）

例如：

• 给一个 seed 分配了 100 能量，就会对它变异生成 100 个输入；
• 给另一个只有 10 能量 → 只生成 10 个变异输入。

所以，“谁的能量高”，谁就被 fuzz 得更深入、更频繁。

二、频率反比调度的核心思想

⚠️ 问题：如果你总是 fuzz 那些常见路径，探索不到新的代码分支，浪费资源。

解决思路：应该给 “探索价值大” 的种子更多能量，即：

触发“稀有路径”的种子 → 应该多 fuzz！
走“高频路径”的种子 → fuzz 少点！

三、公式抽象（以 AFLFast 的 FAST 模型为例）

其中：

• base_energy: 默认能量基准值
• freq: 表示 seed 所对应路径的历史命中次数
• α: 衰减系数
• energy: 分配给该 seed 的变异次数

效果：

• 路径频率 freq 越小 → energy 越大
• 路径频率 freq 越高 → energy 越小

四、伪代码：

for seed in seed_queue:
    path_id = hash_path(seed)  # 路径标识
    freq = path_counter.get(path_id, 1)
    energy = BASE / freq       # 或 BASE * exp(-alpha * freq)

    for i in range(int(energy)):
        new_input = mutate(seed)
        run_target(new_input)
        update_path_counter()

关键点：

• 每个路径有自己的访问频率计数；
• seed 的路径频率越低，它对应的能量越高；
• 动态更新 freq → 调整资源分配。

五、实际 fuzz 中哪些 seed 更“值得”投入能量？

✅ 1. 触发了新路径的种子（Rare Path Seed）

• 对应的路径在 bitmap 中覆盖稀少；
• fuzz 它更有可能“挖到新逻辑”。

👉 AFLFast 会优先调度这类种子 + 提高能量。

✅ 2. 执行时间短的种子

• 目标是单位时间内尝试更多变异；
• 短种子 → 快执行 → 高性价比；

✅ 3. 路径深、复杂逻辑的种子

• 触发路径较深层函数 → 更容易挖出逻辑漏洞；
• 有时需要结合 coverage depth（路径深度）做调度；

✅ 4. 带有未初始化数据或边界输入的种子

• 比如触发边界检查或稀有错误分支的输入；
• 虽然路径频率可能还不低，但 fuzz 潜力大；
• 在一些高级调度策略中也会被优先处理。
