linux中断跳转分析

linux中断服务函数跳转过程（部分）

S3C2440中的中断种类

　　复位　　　　　　　　特权模式　　　　　　优先级1

　　未定义指令　　　　　未定义指令终止模式　　6

　　软件中断　　　　　　特权模式　　　　　　　6

　　指令预取终止　　　　终止模式　　　　　　　5

　　数据访问终止　　　　终止模式　　　　　　　2

　　保留　　　　　　　　未使用　　　　　　　　未使用

　　外部中断请求　　　　外部中断模式　　　　　4

　　快速中断请求　　　　快速中断模式　　　　　3

中断处理流程

　　1. 发生中断时，CPU执行异常向量vector_irq的代码。
　　2. 在vertor_irq里面，最终会调用中断处理的总入口函数asm_do_IRQ。
　　3. asm_do_IRQ根据中断号调用irq_desc数组项中的handle_irq。
　　4. handle_irq会使用chip成员中的函数来设置硬件，比如清除中断、禁止中断、重新使能中断等。
　　5. handle_irq逐个调用用户在action链表中注册的处理函数(针对共享中断)。
现在的内核中断的入口函数asm_do_IRQ也可以换成自己定义的了。

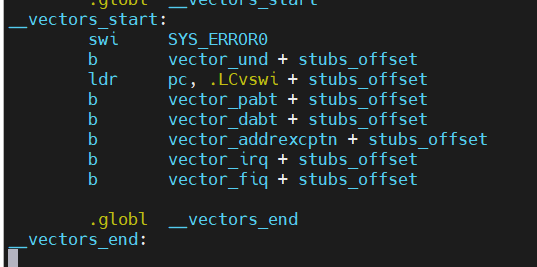

linux中的中断向量表如下图所示

在arch/arm/kernel/entry-armv.S中：

　　



 这个向量表被 arch/arm/kenerl/traps.c 中的 trap_init 函数拷贝到内存0xffff0000处，这个表中的跳转指令（例如 b vector_und + stubs_offset）会跳转到同文件中__stubs_start 到 __stubs_end 标签指定的代码段中的对应指令（很长就不截图了，总而言之是一段代码）。__stubs_start 到 __stubs_end所指示的这段代码被复制到 内存 0xffff0000 + 0x200 处（见trap_init函数），例如执行 b 　　vector_und + stubs_offset 就能跳到 __stubs_start 到 __stubs_end 中 vector_und:处。

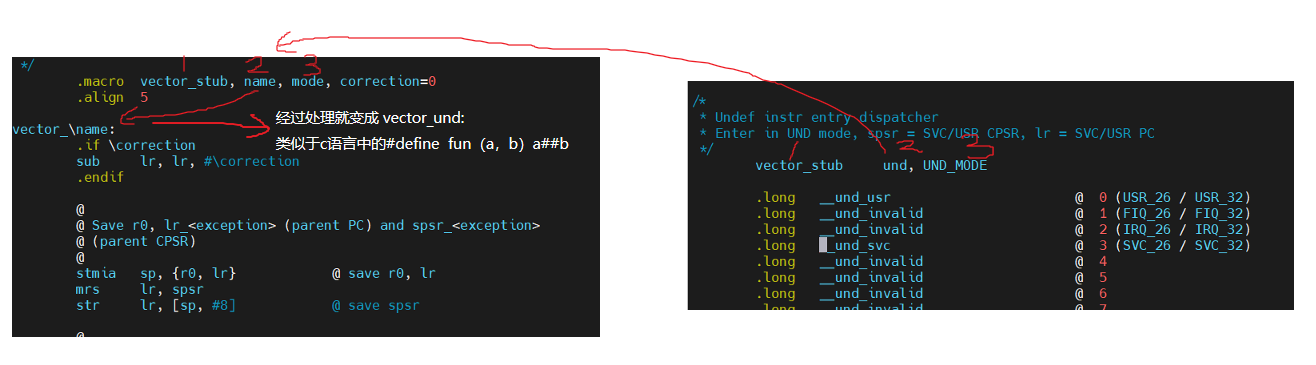

而vector_und: 不是直接定义的，是由宏 ：

.macro vector_stub, name, mode, correction=0

.align 5

vector_\name:

...

处理生成。在代码中可以找到

 vector_stub     und, UND_MODE

经过上面的宏就会生成 vector_und 标签

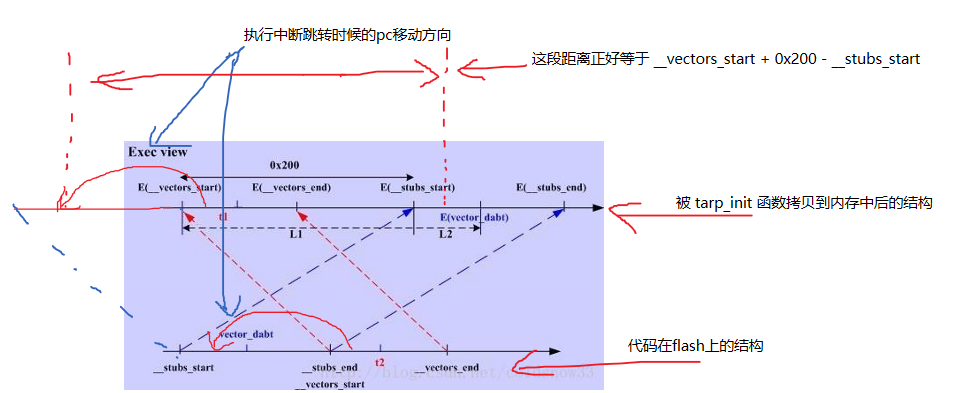

 然后是跳转指令中 stubs_offset的作用：
