java IO 工作机制（2）（补充1）（连接建立和断开的状态变化）

对英文字母缩写的总结：

Seq 是 Sequence 的缩写，表示序列；
Ack(ACK) 是 Acknowledge 的缩写，表示确认；
SYN 是 Synchronous 的缩写，是“同步的”，这里表示建立同步连接；
FIN 是 Finish 的缩写，表示完成。

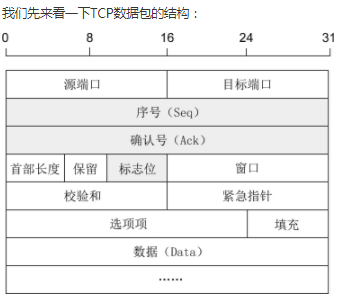

带阴影的几个字段需要重点说明一下：

1) 序号：Seq（Sequence Number）序号占32位，用来标识从计算机A发送到计算机B的数据包的序号，计算机发送数据时对此进行标记。

2) 确认号：Ack（Acknowledge Number）确认号占32位，客户端和服务器端都可以发送，Ack = Seq + 1。

3) 标志位：每个标志位占用1Bit，共有6个，分别为 URG、ACK、PSH、RST、SYN、FIN，具体含义如下：
URG：紧急指针（urgent pointer）有效。
ACK：确认序号有效。
PSH：接收方应该尽快将这个报文交给应用层。
RST：重置连接。
SYN：建立一个新连接。
FIN：断开一个连接。

注意：有个Ack字段和ACK标志位是不同。

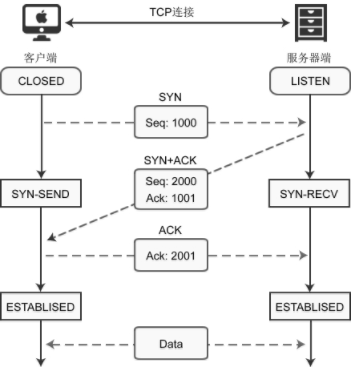

连接的建立（三次握手）

建立连接时，客户端和服务器端会相互发送三个数据包

客户端调用 socket() 函数创建套接字后，因为没有建立连接，所以套接字处于CLOSED状态；

服务器端调用 listen() 函数后，套接字进入LISTEN状态，开始监听客户端请求。

这个时候，客户端开始发起请求：

1) 当客户端调用 connect() 函数后，TCP协议会组建一个数据包，并设置 SYN 标志位，表示该数据包是用来建立同步连接的。
同时生成一个随机数字 1000，填充“序号（Seq）”字段，表示该数据包的序号。
完成这些工作，开始向服务器端发送数据包，客户端就进入了SYN-SEND状态。

2) 服务器端收到数据包，检测到已经设置了 SYN 标志位，就知道这是客户端发来的建立连接的“请求包”。
服务器端也会组建一个数据包，并设置 SYN 和 ACK 标志位，SYN 表示该数据包用来建立连接，ACK 用来确认收到了刚才客户端发送的数据包。

服务器生成一个随机数 2000，填充“序号（Seq）”字段。2000 和客户端数据包没有关系。
服务器将客户端数据包序号（1000）加1，得到1001，并用这个数字填充“确认号（Ack）”字段。
服务器将数据包发出，进入SYN-RECV状态。

3) 客户端收到数据包，检测到已经设置了 SYN 和 ACK 标志位，就知道这是服务器发来的“确认包”。
客户端会检测“确认号（Ack）”字段，看它的值是否为 1000+1，如果是就说明连接建立成功。

接下来，客户端会继续组建数据包，并设置 ACK 标志位，表示客户端正确接收了服务器发来的“确认包”。
同时，将刚才服务器发来的数据包序号（2000）加1，得到 2001，并用这个数字来填充“确认号（Ack）”字段。

客户端将数据包发出，进入ESTABLISED状态，表示连接已经成功建立。

4) 服务器端收到数据包，检测到已经设置了 ACK 标志位，就知道这是客户端发来的“确认包”。
服务器会检测“确认号（Ack）”字段，看它的值是否为 2000+1，如果是就说明连接建立成功，服务器进入ESTABLISED状态。

至此，客户端和服务器都进入了ESTABLISED状态，连接建立成功，接下来就可以收发数据了。

最后的说明
三次握手的关键是要确认对方收到了自己的数据包，这个目标就是通过“确认号（Ack）”字段实现的。
计算机会记录下自己发送的数据包序号 Seq，待收到对方的数据包后，检测“确认号（Ack）”字段，看Ack = Seq + 1是否成立，
如果成立说明对方正确收到了自己的数据包。



TCP四次握手断开连接

建立连接需要三次握手，断开连接需要四次握手，可以形象的比喻为下面的对话：

[Shake 1] 套接字A：“任务处理完毕，我希望断开连接。”
[Shake 2] 套接字B：“哦，是吗？请稍等，我准备一下。”
等待片刻后……
[Shake 3] 套接字B：“我准备好了，可以断开连接了。”
[Shake 4] 套接字A：“好的，谢谢合作。”

建立连接后，客户端和服务器都处于ESTABLISED状态。

这时，客户端发起断开连接的请求：

1) 客户端调用 close() 函数后，向服务器发送 FIN 数据包，进入FIN_WAIT_1状态。
   FIN 是 Finish 的缩写，表示完成任务需要断开连接。

2) 服务器收到数据包后，检测到设置了 FIN 标志位，知道要断开连接，于是向客户端发送“确认包”，进入CLOSE_WAIT状态。

  注意：服务器收到请求后并不是立即断开连接，而是先向客户端发送“确认包”，告诉它我知道了，我需要准备一下才能断开连接。

3) 客户端收到“确认包”后进入FIN_WAIT_2状态，等待服务器准备完毕后再次发送数据包。

4) 等待片刻后，服务器准备完毕，可以断开连接，于是再主动向客户端发送 FIN 包，告诉它我准备好了，断开连接吧。然后进入LAST_ACK状态。

5) 客户端收到服务器的 FIN 包后，再向服务器发送 ACK 包，告诉它你断开连接吧。然后进入TIME_WAIT状态。

6) 服务器收到客户端的 ACK 包后，就断开连接，关闭套接字，进入CLOSED状态。

关于 TIME_WAIT 状态的说明

客户端最后一次发送 ACK包后进入 TIME_WAIT 状态，而不是直接进入 CLOSED 状态关闭连接，这是为什么呢？

TCP 是面向连接的传输方式，必须保证数据能够正确到达目标机器，不能丢失或出错，而网络是不稳定的，随时可能会毁坏数据，
所以机器A每次向机器B发送数据包后，都要求机器B”确认“，回传ACK包，告诉机器A我收到了，这样机器A才能知道数据传送成功了。
如果机器B没有回传ACK包，机器A会重新发送，直到机器B回传ACK包。

客户端最后一次向服务器回传ACK包时，有可能会因为网络问题导致服务器收不到，服务器会再次发送 FIN 包，
如果这时客户端完全关闭了连接，那么服务器无论如何也收不到ACK包了，
所以客户端需要等待片刻、确认对方收到ACK包后才能进入CLOSED状态。
那么，要等待多久呢？

数据包在网络中是有生存时间的，超过这个时间还未到达目标主机就会被丢弃，并通知源主机。
这称为报文最大生存时间（MSL，Maximum Segment Lifetime）。
TIME_WAIT 要等待 2MSL 才会进入 CLOSED 状态。
ACK 包到达服务器需要 MSL 时间，服务器重传 FIN 包也需要 MSL 时间，2MSL 是数据包往返的最大时间，
如果 2MSL 后还未收到服务器重传的 FIN 包，就说明服务器已经收到了 ACK 包。
