57. ESP32的WiFi功能
一、ESP32简介
ESP32 是乐鑫公司（ESPRESSIF）继 ESP8266 芯片后推出的又一款集成集成了 Wi-Fi 和蓝牙功能的低成本、低功耗的微控制器。它是一个集成天线和射频巴伦、功率放大器、低噪声放大器、滤波器和电源管理模块。整个解决方案占用的印刷电路板面积最少。该板采用台积电 40nm 低功耗技术的 2.4GHz 双模 Wi-Fi 和蓝牙芯片，功率和射频性能最佳，安全可靠，可扩展到各种应用。 ESP32 指的是 ESP32 裸芯片。但是，“ESP32” 一词通常指 ESP32 系列芯片及开发板。
ESP32 模块的 WIFI 功能支持三种工作模式，分别为：STA、AP、STA + AP。
- STA 模式：在此模式下，ESP32 模块可连接其他设备提供的无线网络，例如通过 WIFI 连接至路由器，从而可以访问互联网，进而实现手机或电脑通过互联网实现对设备的远程控制。
- AP 模式：该模式为默认的模式，在此模式下，ESP32 模块将作为热点供其他设备连接，从而让手机或电脑直接与模块进行通讯，实现局域网的无线控制。
- STA + AP 模式：该模式为 STA 模式与 AP 模式共存的一种模式，ESP32 模块既能连接至其他设备提供的无线网络，又能作为热点，供其他设备连接，以实现广域网与局域网的无缝切换，方便操作使用。
除了上述的三种工作模式外，ESP32 模块在进行 UDP 连接或作为 TCP 客户端连接时，能够进入透传模式，进入透传模式后，ESP32 将会原封不动地把从 TCP 服务器或其他 UDP 终端接收到的消息，通过 UART 发送至与之连接的设备。
参考文档链接如下：https://docs.ai-thinker.com/wifi。
二、AT指令简介
ESP32 可以通过 AT 指令进行配置和控制，使其能够连接到 WiFi 网络，建立 TCP/IP 连接，甚至作为服务器或客户端进行数据传输。AT 指令是应用于终端设备与 PC 应用之间连接与通信的指令集，它以 "AT" 作为起始符，后面跟随特定的指令代码和参数，以新的一行（CRLF）为结尾。输入的每条命名都会返回 OK 或者 ERROR 的响应。
2.1、AT指令类型
AT 指令可以细分为四种类型，如下表所示：

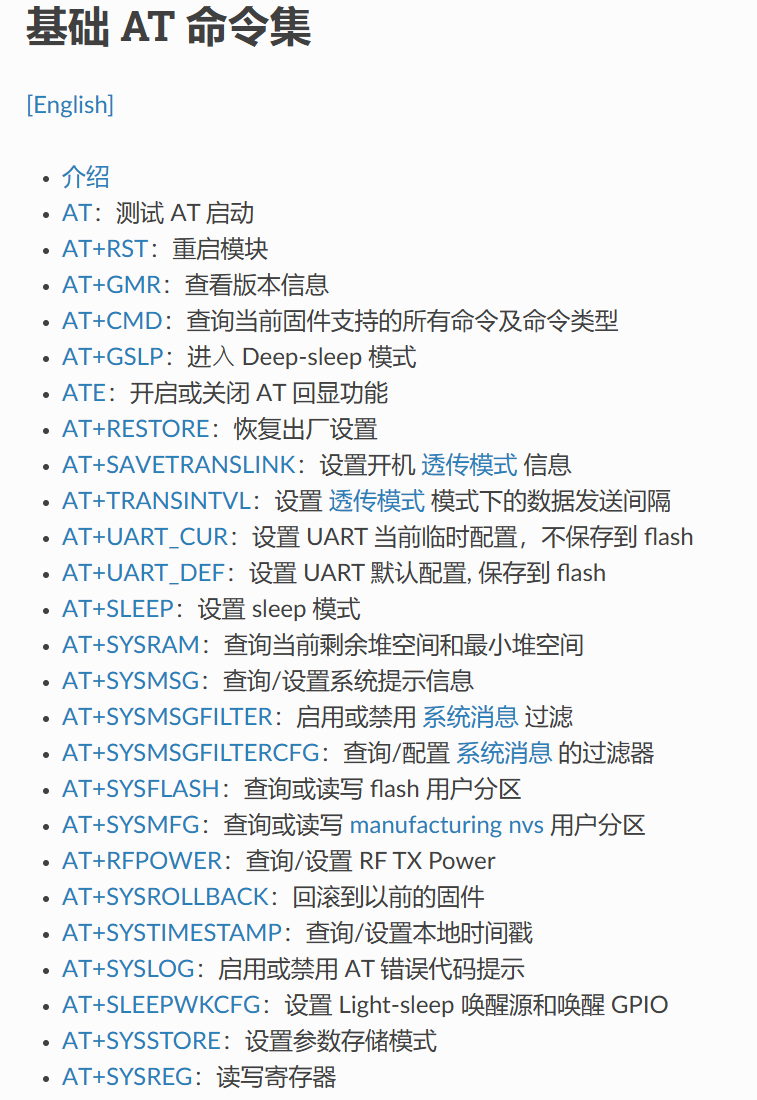

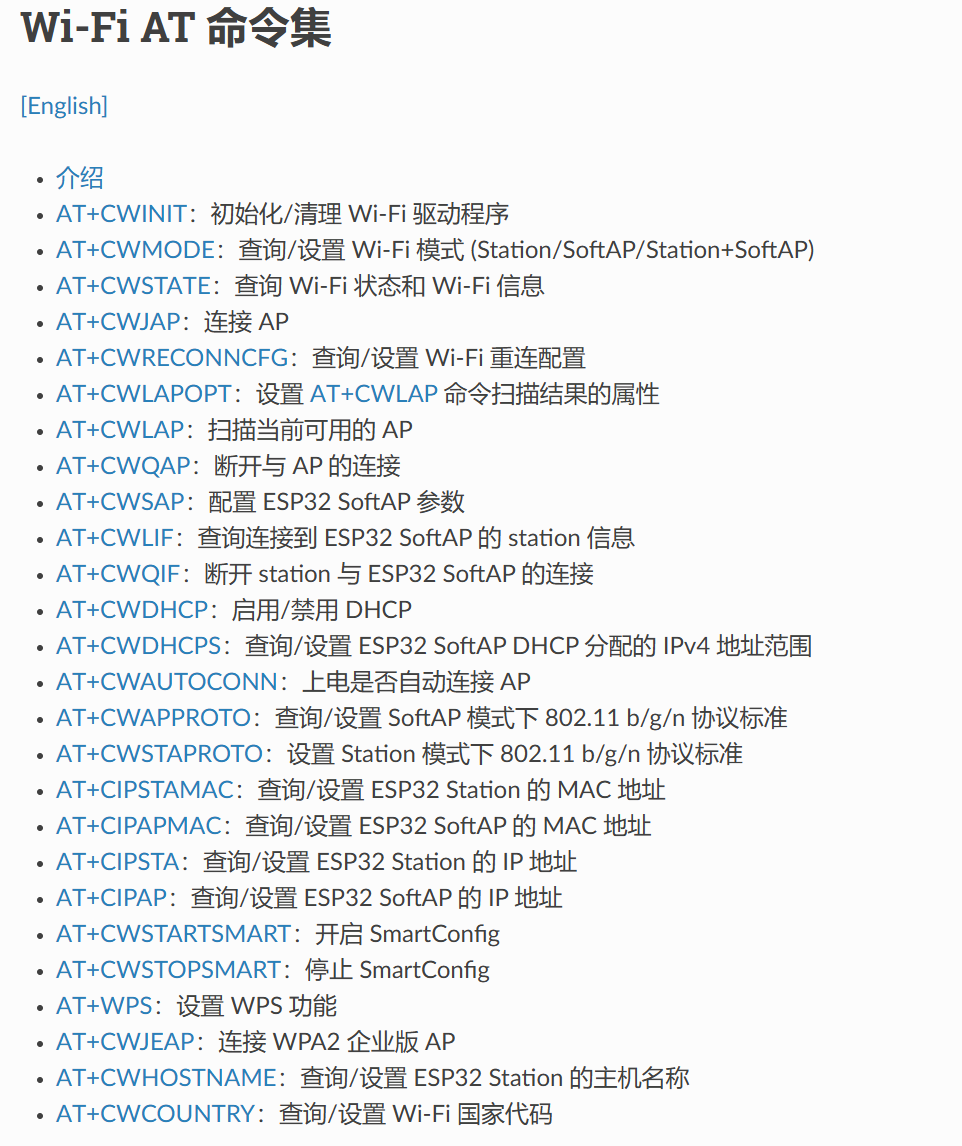

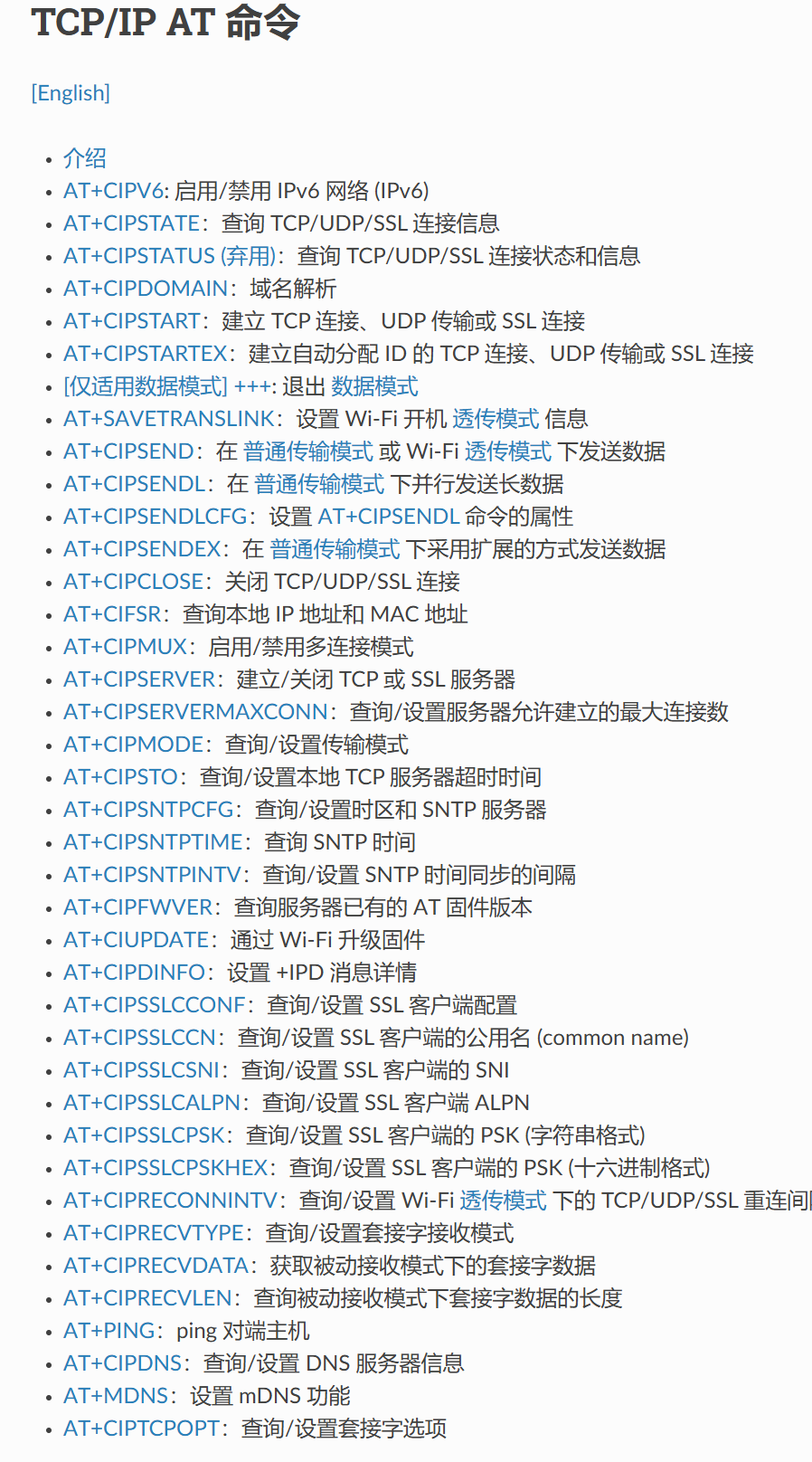

具体的 AT 指令，我们可以在官网提供的文档中查看：https://docs.espressif.com/projects/esp-at/zh_CN/latest/esp32/AT_Command_Set/index.html。
2.2、烧入AT固件
要想使用 AT 指令，首先需要往 ESP32 模块中烧入固件，我们可以从乐鑫的官网下载 FLASH 烧入工具和固件。FLASH 烧入工具网址链接： https://www.espressif.com.cn/zh-hans/support/download/other-tool。BIN 文件网址链接：https://www.espressif.com.cn/zh-hans/support/download/at。

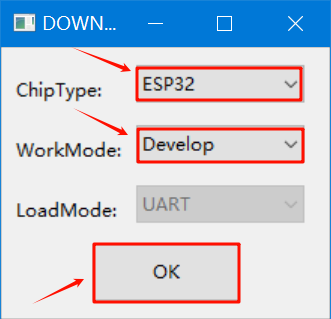

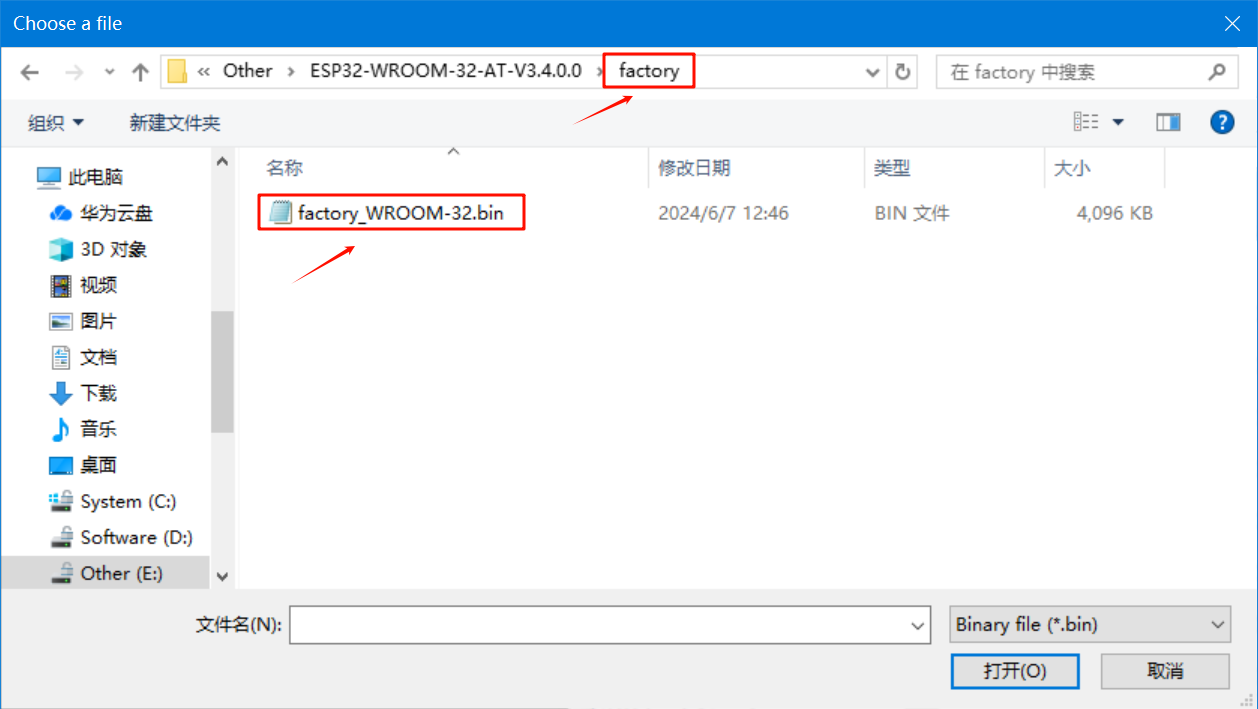

点击 OK 按钮后，进入下载界面，我们需要下载的固件是在解压的固件包中的 【factory】子文件夹下。

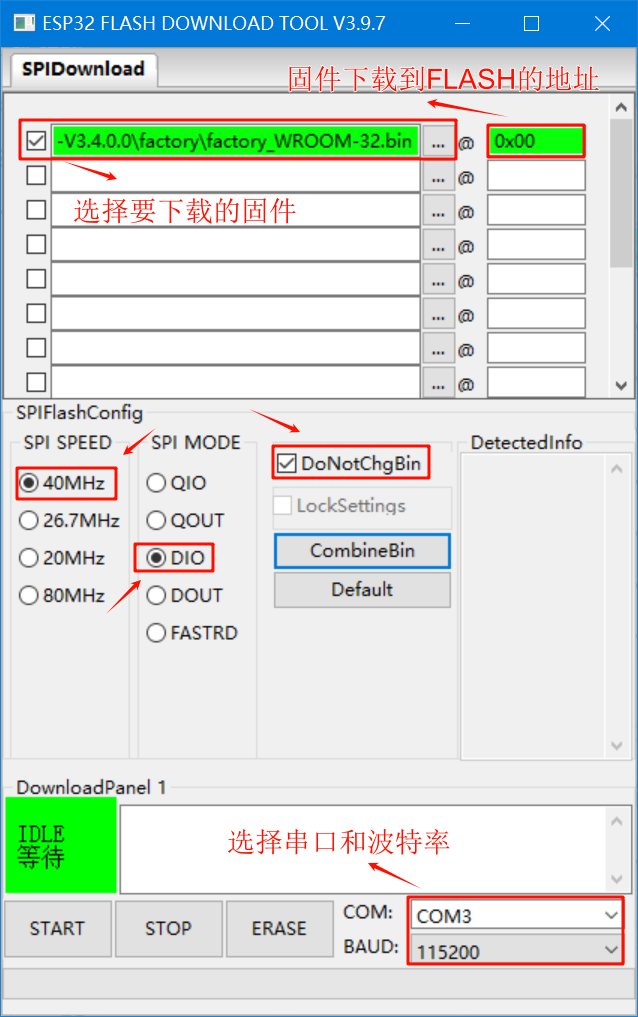

使用乐鑫 ESP32 DOWNLOAD TOOL V3.9.2 向 ESP32 开发板烧录固件时，点击 “ERASE” 后，显示 “等待上电同步”，这时按开发板上的 “BOOT” 按钮 1 秒左右即可；ERASE 完成后，点击 “START”，再次出现 “等待上电同步”，同样按开发板上的 “BOOT” 按钮 1 秒左右即可；
所有 AT 命令均为串行执行，每次只执行一条命令。因此，在使用 AT 命令时，应等待上一条命令执行完毕后，再发送下一条命令。如果上一条命名未执行完毕，又发送新的命令，则会返回 busy p...
ESP32 开发板的 D16（RX，接 STM32 的 TX） 和 D17（TX，接 STM32 的 RX）才是发送 AT 指令的串口引脚。
三、ESP32初始化
UART_HandleTypeDef *pg_uart_esp32_handler;
UART_FrameData_t *pg_uart_esp32_frameData;
/**
* @brief ESP32初始化函数
*
* @param huart 串口句柄
* @param frameData 串口接收数据帧
*/
void ESP32_Init(UART_HandleTypeDef *huart, UART_FrameData_t *frameData)
{
pg_uart_esp32_handler = huart;
pg_uart_esp32_frameData = frameData;
}
/**
* @brief ESP32发送AT指令函数
*
* @param cmd 待发送的AT指令
* @param ack 期待的应答结果
* @param timeOut 等待超时时间
* @return true 应答成功
* @return false 应答失败
*/
bool ESP32_SendAtCmd(char *cmd, char *ack, uint32_t timeOut)
{
UART_ClearFrameData(pg_uart_esp32_frameData); // 清除串口的帧数据
printf("cmd:%s\r\n", cmd); // 打印AT指令
UART_Printf(pg_uart_esp32_handler, "%s\r\n", cmd); // 发送AT指令
if ((ack == NULL) || (timeOut == 0))
{
return 0;
}
else
{
while (timeOut > 0)
{
if (pg_uart_esp32_frameData->finsh) // 判断是否接收完成
{
if (strstr((char *)pg_uart_esp32_frameData->data, ack) != NULL) // 获取数据帧中是否包含期待的应答结果
{
return true;
}
else
{
UART_ClearFrameData(pg_uart_esp32_frameData); // 如果没有，则清空数据帧，等待下次接收
}
}
timeOut--;
HAL_Delay(1);
}
return false;
}
}
/**
* @brief ESP32 WIFI功能初始化函数
*
* @param huart 串口句柄
* @param frameData 串口接收数据帧
*/
void ESP32_WiFi_Init(void)
{
ESP32_ExitUnvarnished(); // 退出透传模式
ESP32_SendAtCmd("AT+SAVETRANSLINK=0", "OK", 500); // 关闭WIFI上电进入透传模式
if (ESP32_SendAtCmd("AT+RST", "OK", 3000)) // 重启WIFI芯片
{
printf("重启WIFI芯片成功\r\n");
HAL_Delay(3000);
}
if (ESP32_SendAtCmd("AT+CWINIT=0", "OK", 500)) // 初始化WIFI驱动程序
{
printf("初始化WIFI驱动程序成功\r\n");
}
if (ESP32_SendAtCmd("AT+RESTORE", "ready", 3000)) // 恢复出场设置
{
printf("恢复出场设置成功\r\n");
}
if (ESP32_SendAtCmd("AT", "OK", 500)) // 发送AT指令，等待是否回复OK
{
printf("AT指令测试成功\r\n");
}
}
/**
* @brief ESP32进入透传函数
*
*/
void ESP32_WiFi_EnterUnvarnished(void)
{
if (ESP32_SendAtCmd("AT+CIPMODE=1", "OK", 500))
{
printf("设置最大连接数成功");
}
if (ESP32_SendAtCmd("AT+CIPSEND", ">", 500))
{
printf("进入透传模式成功\r\n");
}
}
/**
* @brief ESP32退出透传函数
*
*/
void ESP32_ExitUnvarnished(void)
{
HAL_Delay(20);
UART_Printf(pg_uart_esp32_handler, "+++");
HAL_Delay(20);
printf("退出透传模式成功\r\n");
}
四、ESP32连接WiFi
/**
* @brief 设置ESP32工作模式函数
*
* @param mode 1: Station模式; 2: AP模式; 3: AP+Station模式
*/
void ESP32_WiFi_SetMode(uint8_t mode)
{
char cmd[15] = {0};
char *modeStr[] = {"Station模式", "AP模式", "AP+Station模式"};
if (mode < 1 || mode > 3)
{
printf("参数错误，工作模式设置失败\r\n");
return;
}
sprintf(cmd, "AT+CWMODE=%d", mode);
if (ESP32_SendAtCmd(cmd, "OK", 500))
{
printf("%s设置成功\r\n", modeStr[mode - 1]);
}
}
/**
* @brief ESP32连接WIFI函数
*
* @param ssid WIFI名称
* @param pwd WIFI密码
*/
void ESP32_WiFi_Connect(char *ssid, char *pwd)
{
char cmd[64] = {0};
ESP32_WiFi_SetMode(1); // 设置工作模式为Station模式
sprintf(cmd, "AT+CWJAP=\"%s\",\"%s\"", ssid, pwd);
if (ESP32_SendAtCmd(cmd, "WIFI GOT IP", 10000))
{
printf("WIFI连接成功\r\n");
}
}
/**
* @brief ESP32获取IP地址函数
*
* @param ip IP地址，需要16字节内存空间
* @return uint8_t 0: 获取IP地址成功; 1: 获取IP地址失败;
*/
void ESP32_WiFi_GetIp(char *ip)
{
char *p_start;
char *p_end;
if (ESP32_SendAtCmd("AT+CIFSR", "OK", 500))
{
printf("获取IP地址成功\r\n");
}
p_start = strstr((const char *)pg_uart_esp32_frameData->data, "\"");
p_end = strstr(p_start + 1, "\"");
*p_end = '\0';
sprintf(ip, "%s", p_start + 1);
}
五、开启TCP服务器
/**
* @brief ESP32设置是否多连接函数
*
* @param mode 0: 单连接模式; 1: 多连接模式;
*/
void ESP32_WiFi_SetConnectionCount(uint8_t mode)
{
char cmd[15] = {0};
char *modeStr[] = {"单连接模式", "多连接模式",};
if (mode != 0 && mode != 1)
{
printf("参数错误，连接模式设置失败\r\n");
return;
}
sprintf(cmd, "AT+CIPMUX=%d", mode);
if (ESP32_SendAtCmd(cmd, "OK", 500)) // 设置是否多连接
{
printf("%s设置成功\r\n", modeStr[mode]);
}
}
/**
* @brief 开启TCP服务器
*
* @param port 端口号
*/
void ESP32_WiFi_StartTcpServer(uint16_t port)
{
char cmd[30] = {0};
ESP32_WiFi_SetConnectionCount(1); // 开启多连接
if (ESP32_SendAtCmd("AT+CIPDINFO=1", "OK", 500)) // 设置IPD消息格式
{
printf("设置IPD消息格式成功\r\n");
}
sprintf(cmd, "AT+CIPSERVER=1,%d,\"TCP\"", port);
if (ESP32_SendAtCmd(cmd, "OK", 3000)) // 开启TCP服务器
{
printf("开启TCP服务器成功\r\n");
}
}
/**
* @brief ESP32读取TCP通信发送过来的数据
*
* @param id 对方的id
* @param ip 对方的ip地址
* @param port 对方的端口号
* @param data 对方要发送的数据
* @param length 对方发送的数据长度
*/
void ESP32_WiFi_ReadTcpData(uint16_t *id, char ip[], uint16_t *port, char *data, uint16_t *length)
{
if (pg_uart_esp32_frameData->finsh)
{
if (strstr((const char *)pg_uart_esp32_frameData->data, "+IPD")) // 收到TCP传输的数据
{
// 格式类型: \r\n+IPD,第几个连接,数据长度,"IP地址",端口号:数据\r\n,
memset(data, 0, strlen(data));
sscanf((const char *)pg_uart_esp32_frameData->data, "%*[\r\n]+IPD,%hd,%hd,\"%[^\"]\",%hd", id, length, ip, port);
strtok((char *)pg_uart_esp32_frameData->data, ":");
memcpy(data, strtok(NULL, ":"), *length);
}
UART_ClearFrameData(pg_uart_esp32_frameData);
}
}
/**
* @brief ESP32通过TCP通信发送数据
*
* @param id 对方的id
* @param data 对方要发送的数据
* @param length 对方发送的数据长度
*/
void ESP32_WiFi_SendTcpData(uint16_t id, char *data, uint16_t length)
{
char cmd[30] = {0};
if (length <= 0 || strcmp(data, "") == 0)
{
return;
}
sprintf(cmd, "AT+CIPSEND=%d,%d", id, length);
if (ESP32_SendAtCmd(cmd, "OK", 500))
{
if (ESP32_SendAtCmd(data, "OK", 3000))
{
printf("发送TCP数据成功\r\n");
}
}
}
六、连接TCP服务器
/**
* @brief ESP32连接TCP服务器
*
* @param server_ip TCP服务器IP地址
* @param server_port TCP服务器端口号
*/
void ESP32_WiFi_ConnectTcpServer(char *server_ip, char *server_port)
{
char cmd[128] = {0};
sprintf(cmd, "AT+CIPSTART=\"TCP\",\"%s\",%s", server_ip, server_port);
if (ESP32_SendAtCmd(cmd, "CONNECT", 5000))
{
printf("连接TCP服务器成功\r\n");
}
}
七、MQTT协议
7.1、什么是MQTT协议
MQTT（Message Queuing Telemetry Transport）是一种轻量级的消息传输协议，主要用于物联网（IoT）设备之间的通信。它由 IBM 在 1999 年提出，现已成为物联网通信的重要标准之一。
【1】、MQTT 协议的主要组件
- MQTT 客户端：
- 发布者（Publisher）：发送消息的客户端。
- 订阅者（Subscriber）：接收消息的客户端。
- MQTT 代理（Broker）：
- 服务器端组件，负责接收所有客户端的消息，并将这些消息转发给符合条件的订阅者。
- 管理客户端的连接、订阅请求和消息传递。
【2】、MQTT 协议的关键特性
- 发布/订阅通信模式：
- 与传统的客户端-服务器模型不同，发布/订阅模型允许消息的发送者（发布者）和接收者（订阅者）不必知道对方的存在。
- 代理负责消息的路由和分发。
- 消息服务质量（QoS）：
- QoS 0（至多一次）：消息可能会丢失，但不重复。
- QoS 1（至少一次）：消息至少到达一次，可能会重复。
- QoS 2（确保一次）：消息确保到达一次，不会丢失或重复。
- 主题（Topic）：
- 用于定义消息的路由路径。
- 主题可以使用层次结构，例如
/home/temperature。
- 保留消息：
- 允许客户端发送一条消息到代理，代理将此消息保留，并在新的订阅者订阅该主题时立即发送给它。
- 会话（Session）：
- MQTT 客户端与代理之间的连接可以有一个会话，会话可以持续一段时间，即使客户端断开连接。
- 会话可以存储状态信息，如订阅和未确认的消息。
【3】、MQTT 协议的工作流程
- 连接：客户端向代理发送连接请求，代理响应连接确认。
- 订阅：客户端向代理发送订阅请求，指定感兴趣的主题。
- 发布：客户端向代理发送消息，指定主题。
- 消息传递：代理根据订阅信息，将消息转发给相应的客户端。
- 断开连接：客户端发送断开连接请求，代理确认并关闭连接。
【4】、MQTT 协议的优点
- 低带宽消耗：消息头部小，适合在带宽有限的网络中使用。
- 低延迟：设计用于快速传递消息，适用于实时应用。
- 可扩展性：支持大量的客户端和主题。
- 可靠性：通过不同的 QoS 级别提供不同程度的消息可靠性。
【5】、MQTT 协议的缺点
- 不支持消息的有序传递：在某些情况下，消息可能不会按照发送顺序到达。
- 安全性问题：标准 MQTT 协议不提供加密，需要通过 SSL/TLS 或其他安全措施来增强安全性。
7.2、MQTT报文
有关 MQTT 各种报文的详解，我们可以参考以下网站：hhttps://mcxiaoke.gitbooks.io/mqtt-cn/content/。
7.2.1、连接报文
/**
* @brief 构建MQTT连接包
*
* @param mqtt_message 保存构建的MQTT连接包
* @param client_id 客户端id
* @param username 用户名
* @param password 密码
* @return uint16_t 构建的MQTT连接报文长度
*
* @note MQTT连接包格式如下：
* 固定报头: 报文类型 (10) 剩余长度=可变报头+负载 (??)
* 可变报头：
* 协议名: 协议名长度 (00 04) MQTT (4D 51 54 54)
* 协议版本: (04)
* 连接标志: (C2)
* 保活时间: (?? ??)
* 有效载荷：
* 客户端ID：客户端ID长度 (?? ??) 客户端ID (client_id)
* 用户名: 用户名长度 (?? ??) 用户名 (username)
* 密码: 密码长度 (?? ??) 密码 (password)
*/
uint16_t MQTT_ConnectMessage(uint8_t*mqtt_message,char *client_id,char *username,char *password)
{
uint16_t client_id_length = strlen(client_id);
uint16_t username_length = strlen(username);
uint16_t password_length = strlen(password);
uint16_t remain_length = 0;
uint16_t index = 0;
// MQTT连接报文类型
mqtt_message[index++] = 0x10; // MQTT Message Type CONNECT
// 剩余长度=可变报头长度（10）+客户端ID长度（2）+客户端ID（client_id_length）
remain_length = 10 + 2 + client_id_length;
// 用户名长度（2）+用户名（username_length）
remain_length = (username_length > 0) ? (remain_length + 2 + username_length) : remain_length;
// 密码长度（2）+密码（password_length）
remain_length = (password_length > 0) ? (remain_length + 2 + password_length) : remain_length;
// 循环处理固定报文中的剩余长度字节，字节量根据剩余字节的真实长度变化
do {
int temp = remain_length % 128; // 剩余长度取余
remain_length = remain_length / 128; // 剩余长度取整
(remain_length > 0) ? (temp |= 0x80) : temp; // 按协议要求位7置位
mqtt_message[index++] = temp; // 剩余长度字节记录一个数据
} while (remain_length > 0); // 如果remain_length大于0，再次进入循环
// 协议名长度：00 04
mqtt_message[index + 0] = 0x00; // Protocol Name Length MSB
mqtt_message[index + 1] = 0x04; // Protocol Name Length LSB
// 协议名：MQTT
mqtt_message[index + 2] = 0x4D; // ASCII Code for M
mqtt_message[index + 3] = 0x51; // ASCII Code for Q
mqtt_message[index + 4] = 0x54; // ASCII Code for T
mqtt_message[index + 5] = 0x54; // ASCII Code for T
// 协议版本
mqtt_message[index + 6] = 0x04; // MQTT Protocol version = 4
// 连接标志
mqtt_message[index + 7] = 0xC2; // conn flags
// 保活时间
mqtt_message[index + 8] = 0x00; // Keep-alive Time Length MSB
mqtt_message[index + 9] = 0x64; // Keep-alive Time Length LSB
// 客户端ID长度
mqtt_message[index + 10] = client_id_length / 256; // Client ID length MSB
mqtt_message[index + 11] = client_id_length % 256; // Client ID length LSB
// 客户端ID
for(uint8_t i = 0; i < client_id_length; i++)
{
mqtt_message[index + 12 + i] = client_id[i];
}
if(username_length > 0)
{
// 用户名长度
mqtt_message[index + 12 + client_id_length] = username_length / 256; // username length MSB
mqtt_message[index + 13 + client_id_length] = username_length % 256; // username length LSB
// 用户名
for(uint8_t i = 0; i < username_length ; i++)
{
mqtt_message[index + 14 + client_id_length + i] = username[i];
}
}
if(password_length > 0)
{
// 密码长度
mqtt_message[index + 14 + client_id_length + username_length] = password_length / 256; // password length MSB
mqtt_message[index + 15 + client_id_length + username_length] = password_length % 256; // password length LSB
// 密码
for(uint8_t i = 0; i < password_length; i++)
{
mqtt_message[index + 16 + client_id_length + username_length + i] = password[i];
}
index = index + 16 + client_id_length + username_length + password_length;
}
return index;
}
7.2.2、发布消息报文
/**
* @brief 通过MQTT向云平台发布信息
*
* @param mqtt_message 保存构建的MQTT发布数据包
* @param topic 发布主题
* @param message 发布消息
* @param udp 重发标志, 0: 表示这是客户端或服务端第一次请求发送这个PUBLISH报文; 1: 表示这可能是一个早前报文请求的重发
* @param QoS 发布质量, 0: 最多分发一次; 1: 至少分发一次; 2: 只分发一次
* @param retain 是否保留消息, 0: 不保留 1: 保留
* @return uint16_t 构建的MQTT推送数据包长度
*
* @note MQTT发送包格式如下：
* 固定报头：报文类型 (3?) 剩余长度=可变报头+负载 (??)
* 可变报头：
* 主题: 主题长度 (?? ??) + 主题 (topic: /sys/{ProductKey}/{deviceName}/thing/event/property/post)
* 报文标识符: 等级1或等级2有，等级0没有报文标识符
* 有效载荷：
* 消息：message (JSON格式数据)
*/
uint16_t MQTT_PublishMessage(uint8_t * mqtt_message, char * topic, char * message, uint8_t udp, uint8_t QoS, uint8_t retain)
{
static uint16_t id = 0;
uint16_t topic_length = strlen(topic);
uint16_t message_length = strlen(message);
uint16_t index = 0;
uint16_t remain_length = 0;
// MQTT发布报文类型
mqtt_message[index++] = 0x30 | (udp << 3) | (QoS << 2) | (retain); // MQTT Message Type PUBLISH
// 剩余长度=可变报头长度（主题名长度（2） + 主题长度（topic_length） + 报文标识符长度（0或2））+ 有效载荷长度（消息长度）
remain_length = 2 + topic_length + (QoS ? 2 : 0) + message_length;
// 循环处理固定报文中的剩余长度字节，字节量根据剩余字节的真实长度变化
do {
int temp = remain_length % 128; // 剩余长度取余
remain_length = remain_length / 128; // 剩余长度取整
(remain_length > 0) ? (temp |= 0x80) : temp; // 按协议要求位7置位
mqtt_message[index++] = temp; // 剩余长度字节记录一个数据
} while (remain_length > 0); // 如果remain_length大于0，再次进入循环
// 主题长度
mqtt_message[index++] = (0xff00 & topic_length) >> 8;
mqtt_message[index++] = 0xff & topic_length;
// 主题
for(uint8_t i = 0; i < topic_length; i++)
{
mqtt_message[index + i] = topic[i];
}
index += topic_length;
// 报文标识符，等级0没有
if(QoS)
{
mqtt_message[index++] = (0xff00 & id) >> 8;
mqtt_message[index++] = 0xff & id;
id++;
}
// 消息
for(uint8_t i = 0; i < message_length; i++)
{
mqtt_message[index + i] = message[i];
}
index += message_length;
return index;
}
7.3、定时发送心跳包
在客户端和服务端长时间没有相互发送数据的情况下，我们需要一种机制来判断连接是否依然存在。直接发送任何数据包可以实现这一点，但为了效率和简洁，通常发送一个空包，这个就是 心跳包。心跳包类似心跳，每隔固定时间发送一次，通知服务器客户端依然活着。它是一种保持长连接的机制，包的内容没有特别规定，通常是很小的包或仅包含包头的空包。
这里，我们需要定时发送 心跳包（0xC0 0x00），如果发送成功，服务器会返回 心跳响应（0xD0 0x00）。
/**
* @brief ESP32发送MQTT心跳包
*
* @return true 心跳包发送成功，不需要断网重连
* @return false 心跳包发送失败，需要断网重连
*/
bool ESP32_WiFi_MQTT_KeepAlive(void)
{
uint8_t i = 0;
uint8_t message[2] = {0xC0, 0x00};
for (i = 0; i < 5; i++)
{
HAL_UART_Transmit(pg_uart_esp32_handler, message, 2, 0xFFFF);
if (pg_uart_esp32_frameData->finsh == 1)
{
if (pg_uart_esp32_frameData->data[0] == 0xD0 && pg_uart_esp32_frameData->data[1] == 0x00)
{
break;
}
}
UART_ClearFrameData(pg_uart_esp32_frameData);
HAL_Delay(1000);
}
UART_ClearFrameData(pg_uart_esp32_frameData);
return (i == 5) ? false : true;
}
八、CJson的使用
JSON (JavaScript Object Notation) 是一种轻量级的数据交换格式，它是 JavaScript 的子集，易于人阅读和编写。JSON 是一个对象，由一个大括号表示。其中，括号中描述对象的属性，通过键值对来描述对象的属性，键与值之间使用冒号连接，多个键值对之间使用逗号分隔。键值对的键 应使用引号引住，键值对的值，可以是 JS 中的任意类型的数据。
{
"method": "thing.event.property.post",
"id": "1",
"params":
{
"CurrentHumidity": 70.5,
"CurrentTemperature": 26.5
},
"version": "1.0.0"
}
CJSON 是一个轻量级的、用于处理 JSON 数据的 C 语言库。它提供了简单而直观的 API，使得在 C 程序中处理 JSON 数据变得相对容易。它的官方连接如下：https://github.com/DaveGamble/cJSON。这里，我们只需要其中的 cJSON.c 和 cJSON.h 文件即可。
我们可以通过 cJSON_CreateObject() 函数 创建一个空的 JSON 对象，该函数返回 cJSON 的指针。
CJSON_PUBLIC(cJSON *) cJSON_CreateObject(void);
创建 JSON 对象后，我们可以通过下列的一系列函数来添加对应类型的键值对到 JSON 对象中。该系列函数 返回一个指向新添加的 JSON 元素的指针。新返回的这个元素包含了添加的键值对。如果添加失败，返回 NULL。该系类函数的第一个参数 cJSON * const object 指向了你 要添加键值对的 JSON 对象。第二个参数 const char * const name 表示你 要添加的键值对的键值。如果有 第三个参数，则表示了你要 添加的键值对对应的值。
CJSON_PUBLIC(cJSON*) cJSON_AddNullToObject(cJSON * const object, const char * const name);
CJSON_PUBLIC(cJSON*) cJSON_AddTrueToObject(cJSON * const object, const char * const name);
CJSON_PUBLIC(cJSON*) cJSON_AddFalseToObject(cJSON * const object, const char * const name);
CJSON_PUBLIC(cJSON*) cJSON_AddBoolToObject(cJSON * const object, const char * const name, const cJSON_bool boolean);
CJSON_PUBLIC(cJSON*) cJSON_AddNumberToObject(cJSON * const object, const char * const name, const double number);
CJSON_PUBLIC(cJSON*) cJSON_AddStringToObject(cJSON * const object, const char * const name, const char * const string);
如果我们要 添加数组类型的字符串，可以先通过 cJSON_CreateArray() 等一系列方法创建 对应的数据类型的 JSON 的数组对象。该函数返回指向 JSON 数组的指针。如果有参数，第一个参数 是你要 创建对应类型的数组，第二个参数 是 数组中元素的个数。
CJSON_PUBLIC(cJSON *) cJSON_CreateArray(void);
CJSON_PUBLIC(cJSON *) cJSON_CreateIntArray(const int *numbers, int count);
CJSON_PUBLIC(cJSON *) cJSON_CreateFloatArray(const float *numbers, int count);
CJSON_PUBLIC(cJSON *) cJSON_CreateDoubleArray(const double *numbers, int count);
CJSON_PUBLIC(cJSON *) cJSON_CreateStringArray(const char *const *strings, int count);
然后通过 cJSON_AddItemToArray() 方法 将元素添加到 JSON 数组中。该函数返回一个布尔值表示成功或失败。如果成功添加元素，返回 true，否则返回 false。该函数的 CJSON *array 参数是一个指向 JSON 数组的指针，表示你要 往哪个数组中添加元素。参数 cJSON *ite 表示了你要 添加的键值对，该键值对可以是任何 JSON 数据类型，比如字符串、数字、数组、对象等。
CJSON_PUBLIC(cJSON_bool) cJSON_AddItemToArray(cJSON *array, cJSON *item);
我们可以通过如下的一系列方法 创建对应的 JSON 格式的数据类型。
CJSON_PUBLIC(cJSON *) cJSON_CreateNull(void);
CJSON_PUBLIC(cJSON *) cJSON_CreateTrue(void);
CJSON_PUBLIC(cJSON *) cJSON_CreateFalse(void);
CJSON_PUBLIC(cJSON *) cJSON_CreateBool(cJSON_bool boolean);
CJSON_PUBLIC(cJSON *) cJSON_CreateNumber(double num);
CJSON_PUBLIC(cJSON *) cJSON_CreateString(const char *string);
接着，我们调用 cJSON_AddItemToObject() 方法。该函数可以 将 JSON 任意数据类型的键值对添加到 JSON 对象中。该函数返回一个布尔值表示成功或失败。如果成功添加元素，返回 true，否则返回 false。该函数的第一个参数 cJSON * const object指向了你 要添加键值对的 JSON 对象。第二个参数 const char * string 表示你要 添加的键值对的键值。如果有 第三个参数，则表示了你 要添加的键值对，该键值对可以是任何 JSON 数据类型，比如字符串、数字、数组、对象等。
CJSON_PUBLIC(cJSON_bool) cJSON_AddItemToObject(cJSON *object, const char *string, cJSON *item)
在创建完成 JSON 对象后，我们可以调用 cJSON_Print() 方法 将 JSON 对象转换为字符串。该函数的 返回值 是一个 指向字符数组的指针，表示包含 JSON 元素内容的字符串。该函数的参数 const cJSON *item 是一个指向 cJSON 元素的指针，表示你要 将哪个 JSON 元素转换成字符串。
CJSON_PUBLIC(char *) cJSON_Print(const cJSON *item);
需要注意的是，这个 返回的字符串是在堆上动态分配的，所以在使用完毕后，需要负责释放内存以防止内存泄漏。我们可以使用 cJSON_Free() 函数即可释放使用 cJSON_Print() 转换后的 JSON 格式的字符串的内存。该函数的参数 void *object 是一个 转换后的 JSON 格式的字符串的指针。
CJSON_PUBLIC(void) cJSON_free(void *object)
在释放 JSON 格式的字符串之后，我们还需要使用 cJSON_Delete() 函数释放 JSON 对象的内存控件，它的的参数 void *object 是一个指向 cJSON 元素的指针。
CJSON_PUBLIC(void) cJSON_Delete(cJSON *item);
九、ESP32连接阿里云

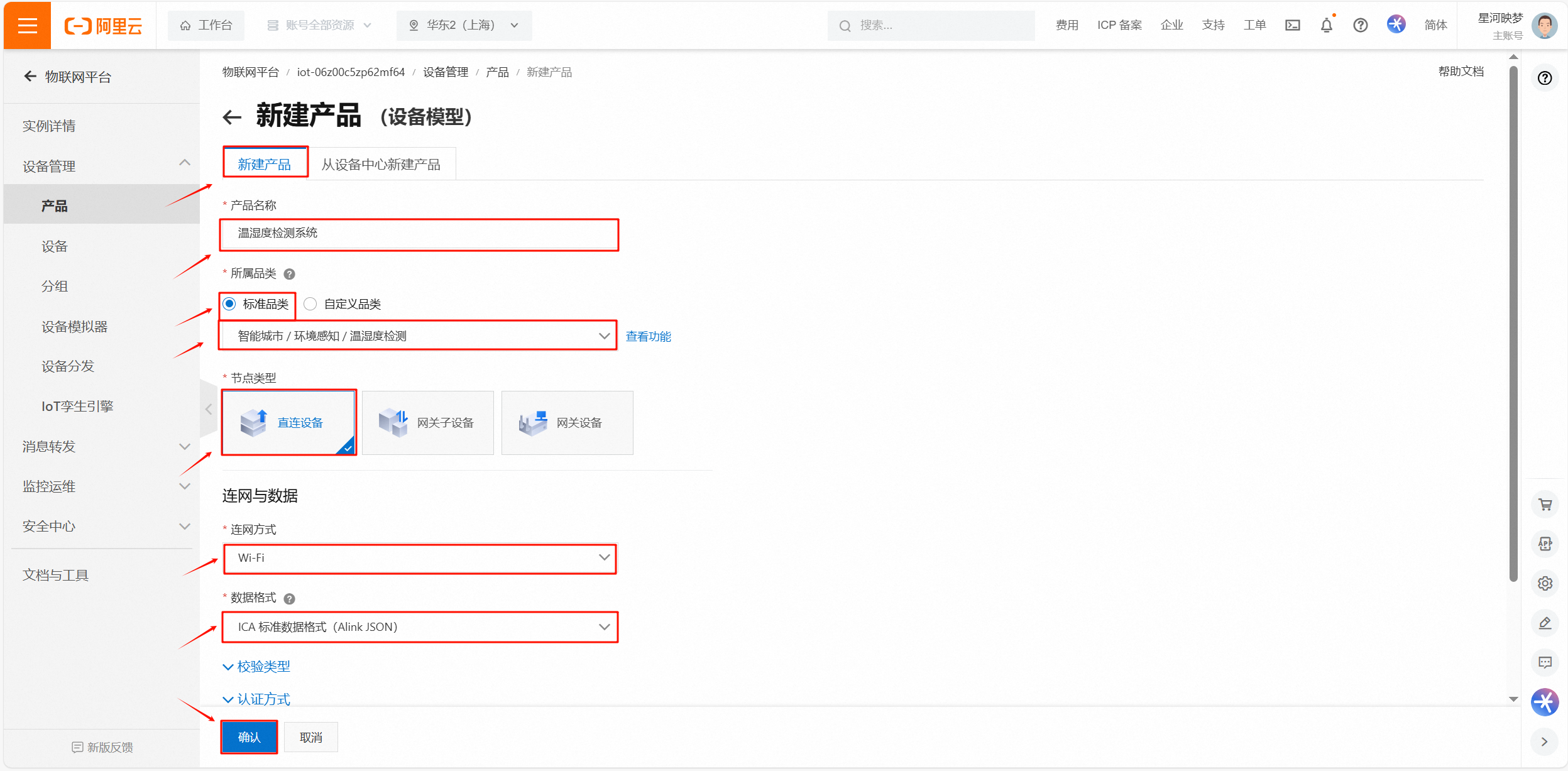

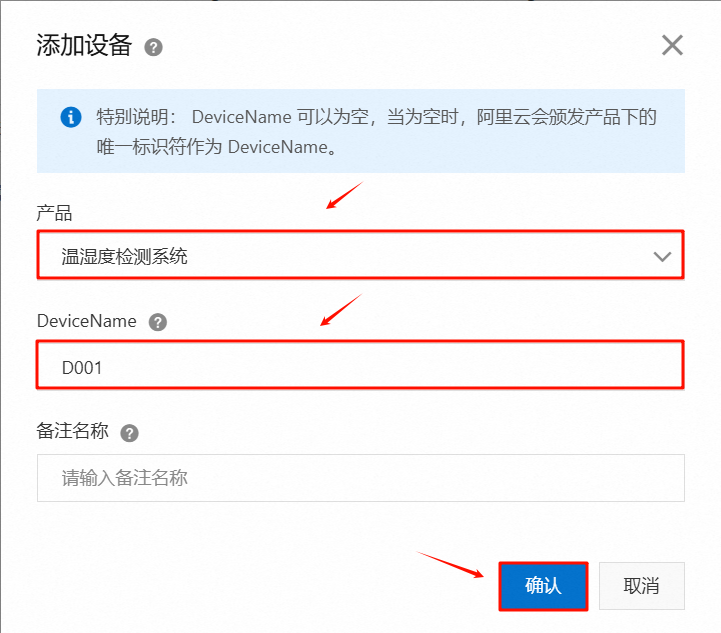

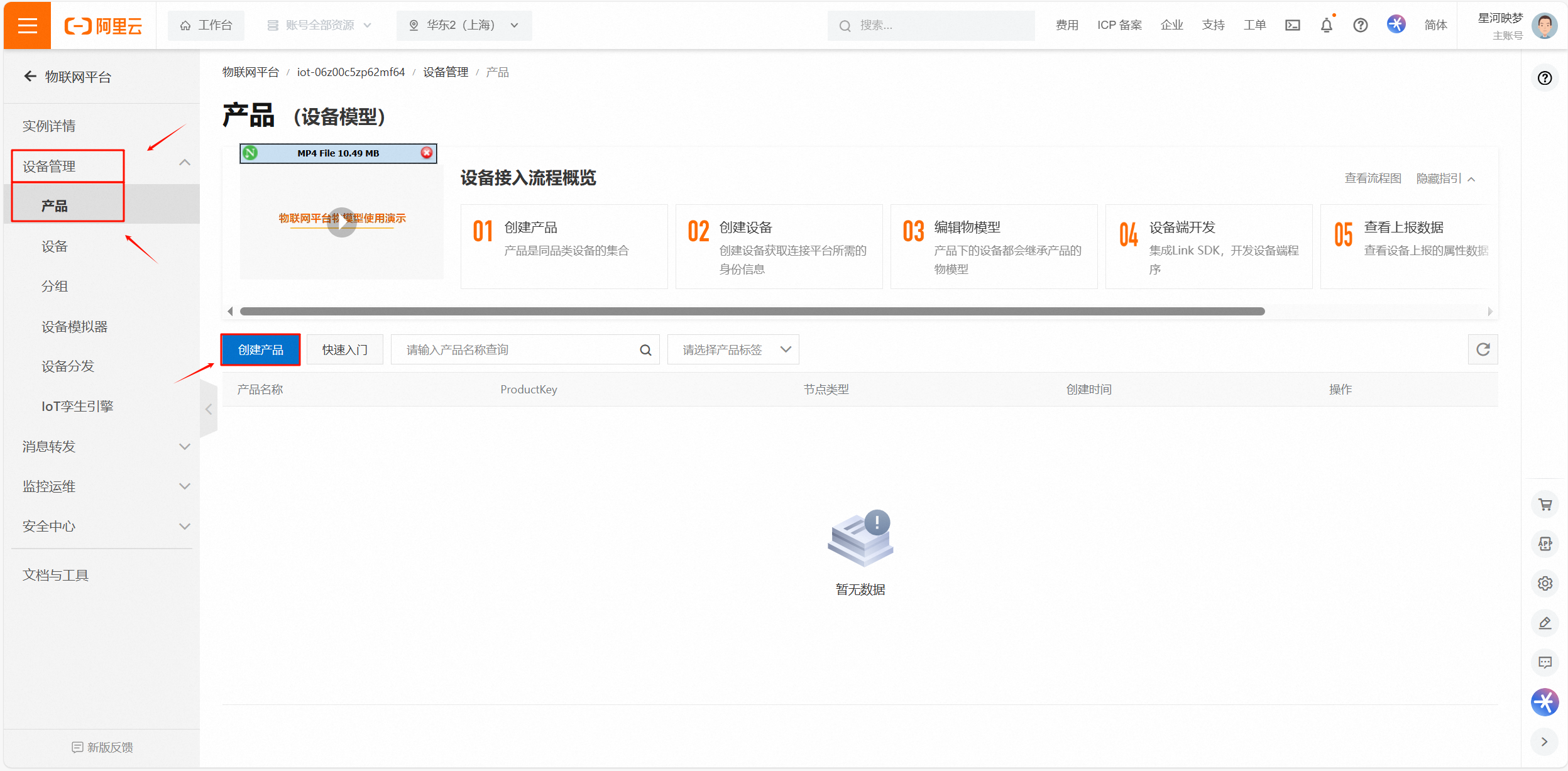

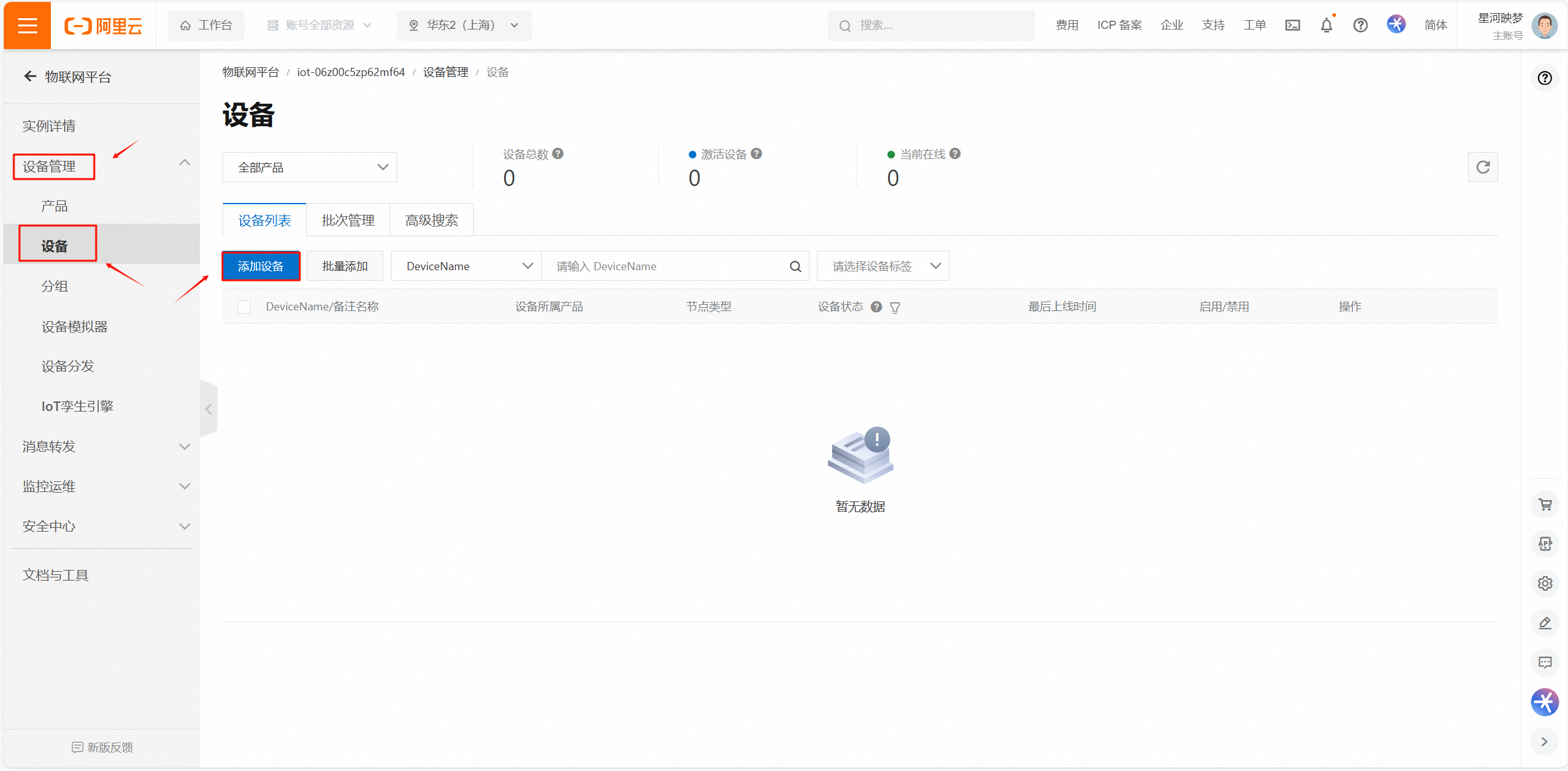

9.1、阿里云新建产品

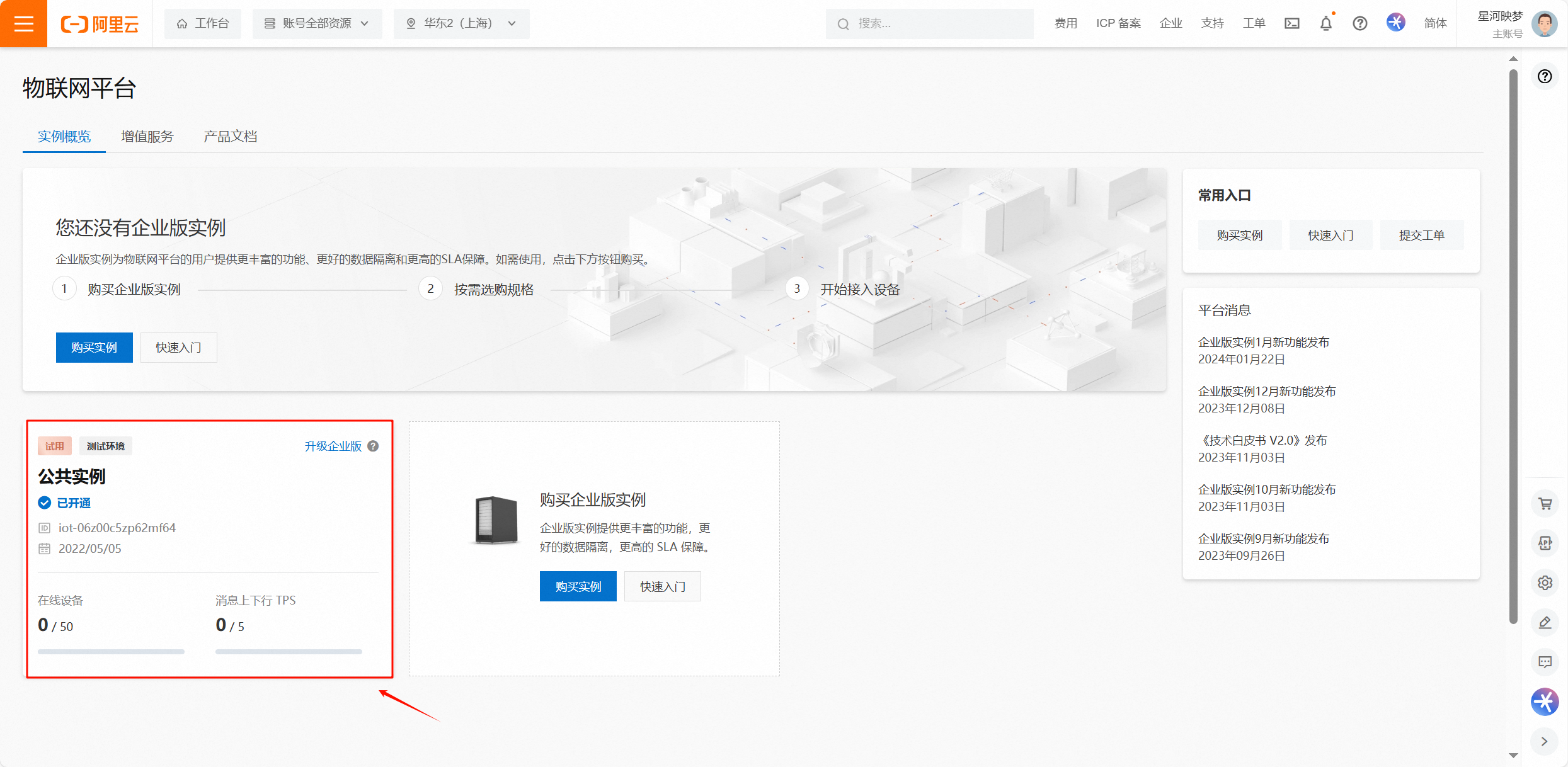

阿里云的物联网平台的网址如下：https://iot.console.aliyun.com/lk/summary/new。
9.2、查看MQTT连接参数
9.3、查看上传阿里云的JSON格式

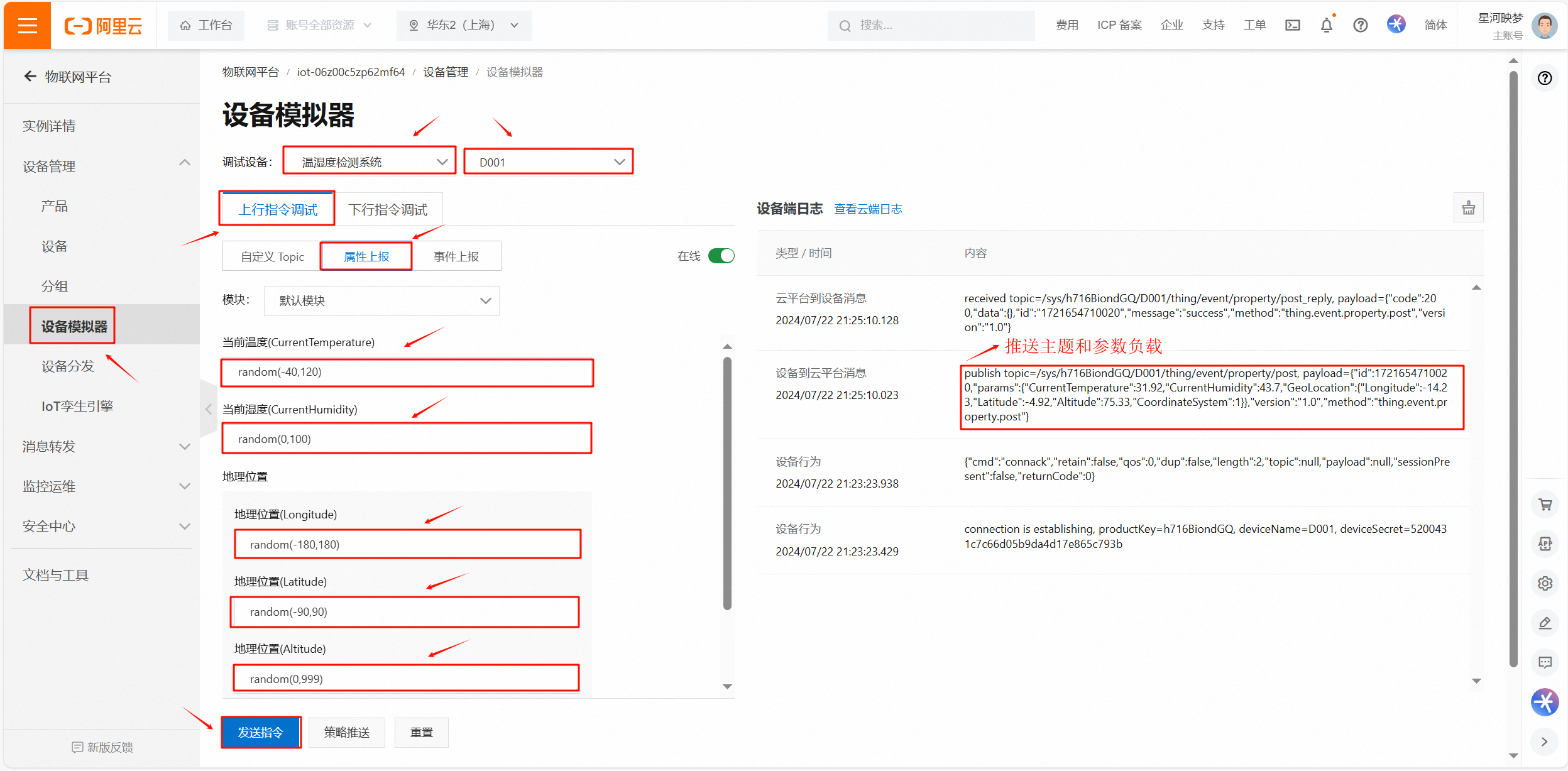

上传阿里云的具体的 JSON 格式，我们可以通过在设备模拟器或在线调试的方式查看。

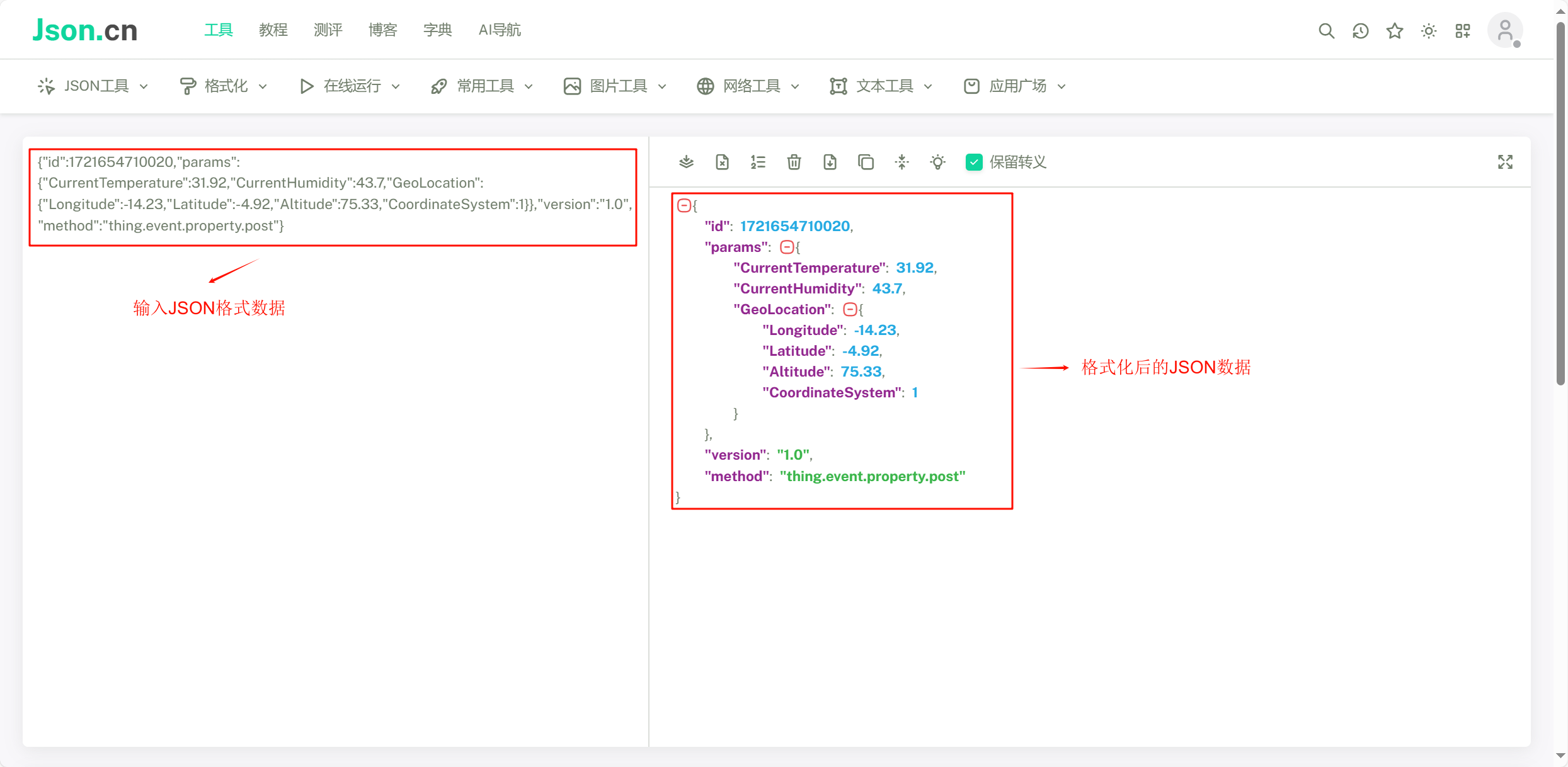

为了方便查看 JSON 格式，我们可以在网站上查找一些 JSON 在线解析的网站使用，比如如下网站：https://www.json.cn/jsononline/ 等。
9.4、main()函数
#define WIFI_SSID "HUAWEI-1AA2CE" // WiFi名字
#define WIFI_PWD "12345678" // WiFi密码
// 阿里云的账号CLIENT_ID和PASSWODR密码过一段时间就自动变
#define CLIEND_ID "h716BiondGQ.D001|securemode=2,signmethod=hmacsha256,timestamp=1721656592189|"
#define USERNAME "D001&h716BiondGQ"
#define PASSWORD "1be2f6ff8f32e36c60ecebab397102475ec7d09dd8f72b9d7b4a9a23f1dd2855"
#define MQTT_HOST_URL "iot-06z00c5zp62mf64.mqtt.iothub.aliyuncs.com"
#define PORT "1883"
// 属性上报主题: /sys/${productKey}/${deviceName}/thing/event/property/post
#define PUSBLISH_TOPIC "/sys/h716BiondGQ/D001/thing/event/property/post"
uint8_t mqtt_message[512];
int main(void)
{
char ip[16];
uint16_t length = 0;
uint8_t old_tick = 0, current_tick = 0;
HAL_Init();
System_Clock_Init(8, 336, 2, 7);
Delay_Init();
HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
UART_Init(&g_usart1_handle, USART1, 115200);
UART_Init(&g_usart2_handle, USART2, 115200);
Timer_Base_Init(&g_timer6_handle, TIM6, 8399, 9999);
ESP32_Init(&g_usart2_handle, &g_usart2_frame_data);
ESP32_WiFi_Init();
printf("\r\nJoining to AP...\r\n");
ESP32_WiFi_Connect(WIFI_SSID, WIFI_PWD); // 设置WIFI要连接的AP
printf("\r\n");
ESP32_WiFi_GetIp(ip); // 获取IP地址
printf("IP: %s\r\n\r\n", ip);
ESP32_WiFi_SetConnectionCount(0); // 设置单连接
ESP32_WiFi_ConnectTcpServer(MQTT_HOST_URL, PORT); // 连接TCP服务器
ESP32_WiFi_EnterUnvarnished(); // 进入透传模式
__HAL_TIM_CLEAR_IT(&g_timer6_handle, TIM_IT_UPDATE); // 清除更新中断标志位
HAL_TIM_Base_Start_IT(&g_timer6_handle); // 使能更新中断，并启动计数器
length = MQTT_ConnectMessage(mqtt_message, CLIEND_ID, USERNAME, PASSWORD);
HAL_UART_Transmit(&g_usart2_handle, mqtt_message, length, 0xFFFF);
memset(mqtt_message, 0, sizeof(mqtt_message));
UART_ClearFrameData(pg_uart_esp32_frameData); // 重新开始接收新的一帧数据
old_tick = g_timer_1ms_ticks;
while (1)
{
current_tick = g_timer_1ms_ticks;
if ((current_tick - old_tick) != 0)
{
// 创建 JSON 对象
cJSON *root = cJSON_CreateObject();
// 添加基本键值对
cJSON_AddStringToObject(root, "method", "thing.event.property.post");
cJSON_AddNumberToObject(root, "id", 1);
// cJSON_AddStringToObject(root, "id", "1");
// 创建嵌套的JSON对象
cJSON *location = cJSON_CreateObject();
cJSON_AddNumberToObject(location, "Longitude", 30);
cJSON_AddNumberToObject(location, "Latitude", 30);
cJSON_AddNumberToObject(location, "Altitude", 30);
cJSON_AddNumberToObject(location, "CoordinateSystem", 1);
// 添加嵌套的 JSON 对象
cJSON *params = cJSON_CreateObject();
cJSON_AddNumberToObject(params, "CurrentTemperature", 24);
cJSON_AddNumberToObject(params, "CurrentHumidity", 70);
cJSON_AddItemToObject(params, "GeoLocation", location);
cJSON_AddItemToObject(root, "params", params);
// 添加基本的JSON键值对
cJSON_AddStringToObject(root, "version", "1.0");
// 将JSON对象转换为字符串
char *jsonString = cJSON_Print(root);
memset(mqtt_message, 0, sizeof(mqtt_message));
length = MQTT_PublishMessage(mqtt_message, PUSBLISH_TOPIC, jsonString, 0, 0, 0);
HAL_UART_Transmit(pg_uart_esp32_handler, mqtt_message, length, 0xFFFF);
memset(mqtt_message, 0, sizeof(mqtt_message));
UART_ClearFrameData(pg_uart_esp32_frameData); // 重新开始接收新的一帧数据
// 释放内存
cJSON_Delete(root);
cJSON_free(jsonString);
// 发送完消息后，心跳的定时器清零，重新计数
old_tick = 0;
current_tick = 0;
g_timer_1ms_ticks = 0;
}
if (g_timer_1ms_ticks >= 30)
{
// 如果发送心跳包失败，则重新连接
if (!ESP32_WiFi_MQTT_KeepAlive())
{
memset(mqtt_message, 0, sizeof(mqtt_message));
length = MQTT_ConnectMessage(mqtt_message, CLIEND_ID, USERNAME, PASSWORD);
HAL_UART_Transmit(pg_uart_esp32_handler, mqtt_message, length, 0xFFFF);
memset(mqtt_message, 0, sizeof(mqtt_message));
UART_ClearFrameData(pg_uart_esp32_frameData);
}
old_tick = 0;
current_tick = 0;
g_timer_1ms_ticks = 0;
}
}
return 0;
}
定时器定时功能初始化函数：
TIM_HandleTypeDef g_timer6_handle;
/**
* @brief 定时器定时功能初始化函数
*
* @param htim 定时器句柄
* @param TIMx 定时器寄存器基地址，可选值: TIMx, x可选范围: 1 ~ 14
* @param prescaler 预分频系数，可选值: 0 ~ 65535
* @param period 自动重装载值，可选值: 0 ~ 65535
*
* @note 默认为向上计数模式
*/
void TIM_Base_Init(TIM_HandleTypeDef *htim, TIM_TypeDef *TIMx, uint16_t prescaler, uint16_t period)
{
htim->Instance = TIMx; // 定时器寄存器基地址
htim->Init.CounterMode = TIM_COUNTERMODE_UP; // 计数模式
htim->Init.Prescaler = prescaler; // 预分频系数
htim->Init.Period = period; // 自动重装载值
HAL_TIM_Base_Init(htim);
}
基本定时器底层初始化函数：
/**
* @brief 基本定时器底层初始化函数
*
* @param htim 定时器句柄
*/
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
if (htim->Instance == TIM6)
{
__HAL_RCC_TIM6_CLK_ENABLE(); // 使能定时器6的时钟
HAL_NVIC_EnableIRQ(TIM6_DAC_IRQn); // 使能定时器6中断
HAL_NVIC_SetPriority(TIM6_DAC_IRQn, 4, 0); // 设置中断优先级
}
}
定时器 6 中断服务函数：
uint32_t g_timer_1ms_ticks;
/**
* @brief 定时器更新中断回调函数
*
* @param htim 定时器句柄
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if (htim->Instance == TIM6)
{
g_timer_1ms_ticks++;
}
}
浙公网安备 33010602011771号
