12. ADC
一、ADC简介
生活中接触到的大多数信息是醉着时间连续变化的物理量，如声音、温度、压力等。表达这些信息的电信号，称为 模拟信号（Analog Signal）。为了方便存储、处理，在计算机系统中，都是数字 0 和 1 信号，将模拟信号（连续信号）转换为数字信号（离散信号）的器件就叫模数转换器（Analog-to-Digital Convert，ADC）。
ADC 转换器可分为：并行比较型 A/D 转换器（FLASH ADC）、逐次比较型 A/D 转换器（SARADC）和 双积分式 A/D 转换器（Double Integral ADC）。

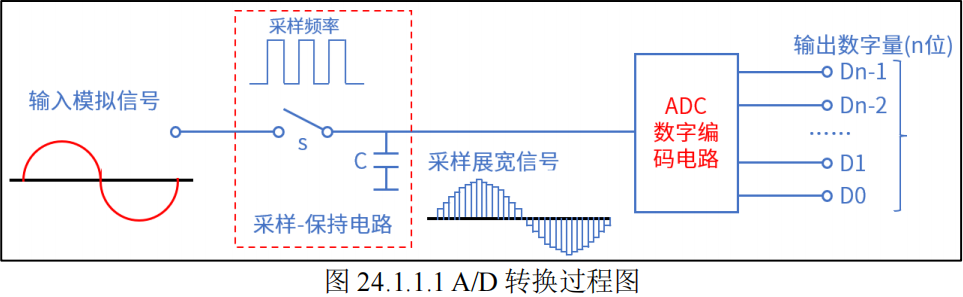

A/D 转换过程通常为 4 步：采样、保持、量化 和 编码，如下图所示。
- 采样：把时间连续变化的信号变换为时间离散的信号。
- 保持：保持采样信号，使有充分时间转换为数字信号。
- 量化：把采样保持电路的输出信号用单位量化电压的整数倍表示。
- 编码：把量化的结果用二进制代码表示。
采样和保持通常是在采样-保持电路中完成，量化和编码通常在 ADC 数字编码电路中完成。
二、ESP32的ADC外设
在 ESP32 S3 中，模数转换器（ADC）比较输入的模拟电压和参考电压，以确定每一位数字输出结果。ESP32 S3 设计的 ADC 参考电压为 1100 mV。然而，不同芯片的真实参考电压可能会略有变化，范围在 1000 mV 到 1200 mV 之间。

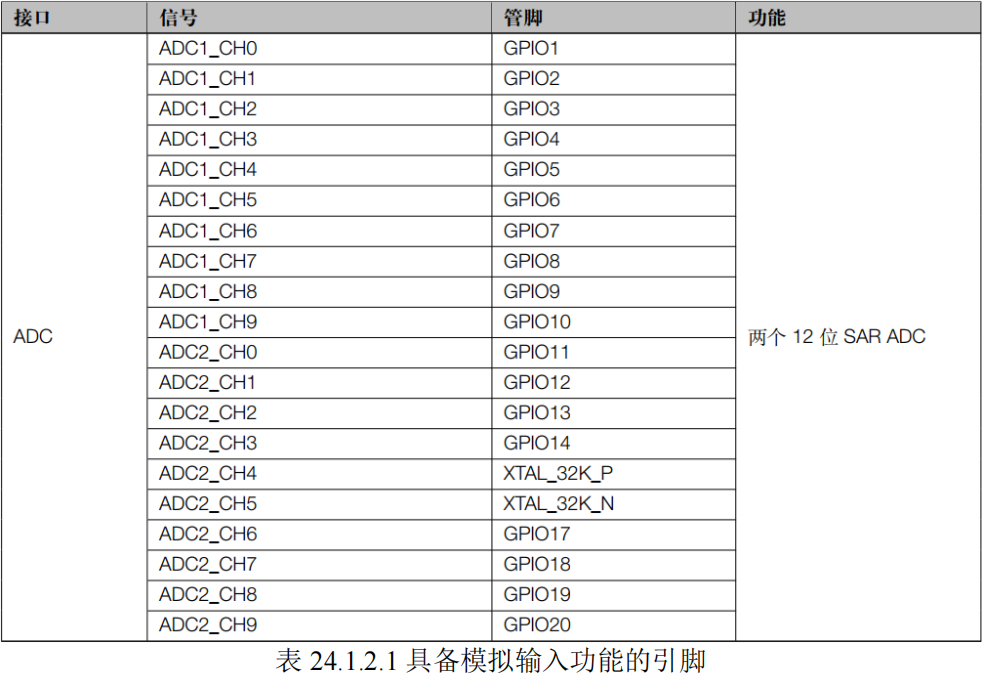

ESP32 S3 集成了两个 12 位 SARADC，ADC1 和 ADC2，支持 20 个模拟通道输入。这 20 个模拟通道输入对应着具体的 IO，并不是随意的 IO 都有模拟输入功能，具备模拟输入功能的引脚如下表所示。
ESP32 S3 的 ADC 模块的分辨率为 12 位，所以 AD 转换后的值范围为 0 ~ 4095。由于 ESP32 S3 的工作电压为 3.3V，所以当 AD 值为 4095 时，对应的电压为 3.3V；当 AD 值为 0 时，对应的电压为 0V。对于 AD 值和电压值，这里就会有一个简单的关系，如下所示。
三、ADC常用函数
ESP-IDF 提供了一套 API 来配置 ADC。要使用此功能，我们需要在 CMakeLists.txt 文件中导入 esp_timer 依赖库，然后还需要导入必要的头文件：
# 注册组件到构建系统的函数
idf_component_register(
# 依赖库的路径
REQUIRES esp_adc
)
如果要使用 ADC 的单次转换，我们需要导入以下头文件。
#include "esp_adc/adc_oneshot.h"
3.1、配置ADC单次转换
我们可以使用 adc_oneshot_new_unit() 函数用于 配置 ADC 单次转换，其函数原型如下所示：
/**
* @brief 配置ADC单次转换
*
* @param init_config ADC单次转换配置结构体指针
* @param ret_unit 保存ADC句柄
* @return esp_err_t ESP_OK 表示ADC单元创建成功
* ESP_ERR_INVALID_ARG 表示错误参数
* ESP_ERR_NO_MEM 表示内存不足
* ESP_ERR_NOT_FOUND 表示ADC外设在使用
* ESP_FAIL 表示时钟源初始化不正确
*/
esp_err_t adc_oneshot_new_unit(const adc_oneshot_unit_init_cfg_t *init_config, adc_oneshot_unit_handle_t *ret_unit);
形参 init_config 是 指向 ADC 单次转换配置结构体的指针，它的定义如下：
typedef struct
{
adc_unit_t unit_id; // 使用的ADC单元
adc_oneshot_clk_src_t clk_src; // 时钟源
adc_ulp_mode_t ulp_mode; // 是否支持ADC在ULP模式下工作
} adc_oneshot_unit_init_cfg_t;
成员 unit_id 是 使用的 ADC 单元，它的可选值如下：
typedef enum
{
ADC_UNIT_1, // SAR ADC 1
ADC_UNIT_2, // SAR ADC 2
} adc_unit_t;
成员 clk_src 是 ADC 的时钟源，它的可选值如下：
typedef enum
{
ADC_RTC_CLK_SRC_RC_FAST = SOC_MOD_CLK_RC_FAST, // Select RC_FAST as the source clock
ADC_RTC_CLK_SRC_DEFAULT = SOC_MOD_CLK_RC_FAST, // Select RC_FAST as the default clock choice
} soc_periph_adc_rtc_clk_src_t;
typedef soc_periph_adc_rtc_clk_src_t adc_oneshot_clk_src_t;
3.2、配置ADC单次转换的通道
我们可以使用 adc_oneshot_config_channel() 函数 配置 ADC 单次转换的通道，它的原型如下：
/**
* @brief 配置ADC单次转换的通道
*
* @param handle ADC句柄
* @param channel 使用的ADC通道
* @param config ADC单次转换通道配置的结构体指针
* @return esp_err_t ESP_OK 表示配置成功
* ESP_ERR_INVALID_ARG 表示错误参数
*/
esp_err_t adc_oneshot_config_channel(adc_oneshot_unit_handle_t handle, adc_channel_t channel, const adc_oneshot_chan_cfg_t *config);
形参 channel 是 使用的 ADC 通道，它的可选值如下：
typedef enum
{
ADC_CHANNEL_0, // ADC channel 0
ADC_CHANNEL_1, // ADC channel 1
ADC_CHANNEL_2, // ADC channel 2
ADC_CHANNEL_3, // ADC channel 3
ADC_CHANNEL_4, // ADC channel 4
ADC_CHANNEL_5, // ADC channel 5
ADC_CHANNEL_6, // ADC channel 6
ADC_CHANNEL_7, // ADC channel 7
ADC_CHANNEL_8, // ADC channel 8
ADC_CHANNEL_9, // ADC channel 9
} adc_channel_t;
形参 config 是 ADC 单次转换通道配置的结构体指针，它的定义如下：
typedef struct
{
adc_atten_t atten; // ADC的衰减系数
adc_bitwidth_t bitwidth; // ADC的转换结果位
} adc_oneshot_chan_cfg_t;
形参 atten 是 ADC 的衰减系数，ESP32 的 ADC 采样电压为 1100mV，只能测量 0 ~ 1100mV 之间的电压，如果要测量更大范围的电压，必须设置衰减系数。
typedef enum
{
ADC_ATTEN_DB_0 = 0, // 不衰减，可测量范围0~1.2V
ADC_ATTEN_DB_2_5 = 1, // 衰减2.5db，可测量范围0~1.5V
ADC_ATTEN_DB_6 = 2, // 衰减6db，可测量范围0~2.0V
ADC_ATTEN_DB_12 = 3, // 衰减12db，可测量范围0~3.3V
ADC_ATTEN_DB_11 __attribute__((deprecated)) = ADC_ATTEN_DB_12,
} adc_atten_t;
形参 bitwidth 是 ADC 的转换结果位，它的可选值如下：
typedef enum
{
ADC_BITWIDTH_DEFAULT = 0, // ADC位宽为默认
ADC_BITWIDTH_9 = 9, // ADC位宽为 9 Bit
ADC_BITWIDTH_10 = 10, // ADC位宽为 10 Bit
ADC_BITWIDTH_11 = 11, // ADC位宽为 11 Bit
ADC_BITWIDTH_12 = 12, // ADC位宽为 12 Bit
ADC_BITWIDTH_13 = 13, // ADC位宽为 13 Bit
} adc_bitwidth_t;
3.3、读取单次ADC采样的原始数据
我们可以使用 adc_oneshot_read() 函数 读取单次 ADC 采样的原始数据，该函数的原型如下：
/**
* @brief 读取单次ADC采样的原始数据
*
* @param handle ADC句柄
* @param chan 使用的ADC通道
* @param out_raw 转换后的原始数据
* @return esp_err_t ESP_OK 表示读取数据成功
* ESP_ERR_INVALID_ARG 表示参数有误
* ESP_ERR_TIMEOUT 表示操作超时
*/
esp_err_t adc_oneshot_read(adc_oneshot_unit_handle_t handle, adc_channel_t chan, int *out_raw);
3.4、获得ADC校准结果
我们可以使用 adc_oneshot_get_calibrated_result() 函数 获得 ADC 校准结果，该函数的原型如下：
/**
* @brief 获得ADC校准结果
*
* @param handle ADC句柄
* @param cali_handle ADC校准句柄
* @param chan 使用的ADC通道
* @param cali_result 校准后的结构
* @return esp_err_t
*/
esp_err_t adc_oneshot_get_calibrated_result(adc_oneshot_unit_handle_t handle, adc_cali_handle_t cali_handle, adc_channel_t chan, int *cali_result);
形参 cali_handle 是 ADC 校准句柄，它的定义如下：
struct adc_cali_scheme_t
{
esp_err_t (*raw_to_voltage)(void *arg, int raw, int *voltage); // 将ADC原始数据转换为校准电压函数指针
void *ctx; // 用户上下文
};
typedef struct adc_cali_scheme_t *adc_cali_handle_t;
这里用户需要实现将 ADC 读取的原始数据转换成校准后电压的函数，它的声明如下：
esp_err_t raw_to_voltage(void *arg, int raw, int *voltage);
四、实验例程
这里，我们在【components】文件夹下的【peripheral】文件夹下的【inc】文件夹（用来存放头文件）新建一个 bsp_adc.h 文件，在【components】文件夹下的【peripheral】文件夹下的【src】文件夹（用来存放源文件）新建一个 bsp_adc.c 文件。
#ifndef __BSP_ADC_H__
#define __BSP_ADC_H__
#include "esp_adc/adc_oneshot.h"
extern adc_oneshot_unit_handle_t g_adc_oneshot_unit_handle;
void bsp_adc_oneshot_init(adc_oneshot_unit_handle_t *handle, adc_unit_t unit, adc_channel_t channel);
int bsp_adc_oneshot_read(adc_oneshot_unit_handle_t handle, adc_channel_t adc_channel);
#endif // !__BSP_ADC_H__
#include "bsp_adc.h"
adc_oneshot_unit_handle_t g_adc_oneshot_unit_handle;
/**
* @brief ADC单次转换初始化函数
*
* @param handle ADC句柄
* @param unit 使用的ADC单元
* @param channel 使用的ADC通道
*/
void bsp_adc_oneshot_init(adc_oneshot_unit_handle_t *handle, adc_unit_t unit, adc_channel_t channel)
{
adc_oneshot_unit_init_cfg_t adc_oneshot_unit_init_config = {0};
adc_oneshot_chan_cfg_t adc_oneshot_channel_config = {0};
adc_oneshot_unit_init_config.unit_id = unit; // 使用的ADC单元
adc_oneshot_unit_init_config.clk_src = ADC_RTC_CLK_SRC_DEFAULT; // ADC的时钟源
adc_oneshot_new_unit(&adc_oneshot_unit_init_config, handle);
adc_oneshot_channel_config.atten = ADC_ATTEN_DB_12; // 衰减系数
adc_oneshot_channel_config.bitwidth = ADC_BITWIDTH_12; // ADC的位数
adc_oneshot_config_channel(*handle, channel, &adc_oneshot_channel_config);
}
/**
* @brief ADC单次读取原始数据
*
* @param handle ADC句柄
* @param adc_channel 使用的ADC通道
* @return int 读取的原始数据
*/
int bsp_adc_oneshot_read(adc_oneshot_unit_handle_t handle, adc_channel_t adc_channel)
{
int raw_data = 0;
esp_err_t result = ESP_OK;
result = adc_oneshot_read(handle, adc_channel, &raw_data);
return result == ESP_OK ? raw_data : -1;
}
然后，我们修改【components】文件夹下【peripheral】文件夹下的 CMakeLists.txt 文件。
# 源文件路径
set(src_dirs src)
# 头文件路径
set(include_dirs inc)
# 设置依赖库
set(requires
driver
esp_adc
)
# 注册组件到构建系统的函数
idf_component_register(
# 源文件路径
SRC_DIRS ${src_dirs}
# 自定义头文件的路径
INCLUDE_DIRS ${include_dirs}
# 依赖库的路径
REQUIRES ${requires}
)
# 设置特定组件编译选项的函数
# -ffast-math: 允许编译器进行某些可能减少数学运算精度的优化，以提高性能。
# -O3: 这是一个优化级别选项，指示编译器尽可能地进行高级优化以生成更高效的代码。
# -Wno-error=format: 这将编译器关于格式字符串不匹配的警告从错误降级为警告。
# -Wno-format: 这将完全禁用关于格式字符串的警告。
component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)
修改【main】文件夹下的 main.c 文件。
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "bsp_adc.h"
// app_main()函数是ESP32的入口函数，它是FreRTOS的一个任务，任务优先级是1
// main()函数是C语言入口函数，它会在编译过程中插入到二进制文件中的
void app_main(void)
{
bsp_adc_oneshot_init(&g_adc_oneshot_unit_handle, ADC_UNIT_1, ADC_CHANNEL_9);
while (1)
{
int raw_data = bsp_adc_oneshot_read(g_adc_oneshot_unit_handle, ADC_CHANNEL_9);
int voltage = 3300 * raw_data / 4096;;
printf("voltage = %dmV\r\n", voltage);
// 将一个任务延迟给定的滴答数，IDF中提供pdMS_TO_TICKS可以将指定的ms转换为对应的tick数
vTaskDelay(pdMS_TO_TICKS(1000));
}
}
一定要保证测试点的电压在 0 ~ 3.3V 的电压范围，否则可能烧坏 ADC，甚至是整个主控芯片。
