写在开头

最近在看Event Modeling,所以打算以我最熟悉的业务模块之一来做一个演示。

假设对设备系统之一的维护模块采用该方法：

注意：以下所展示的模型为精简版本

---

实现

1.头脑风暴

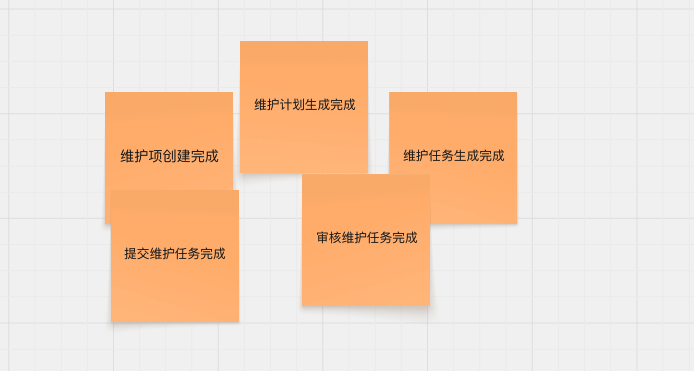

在该环节列举出所有事件：橙色便签纸表示事件

2.剧情

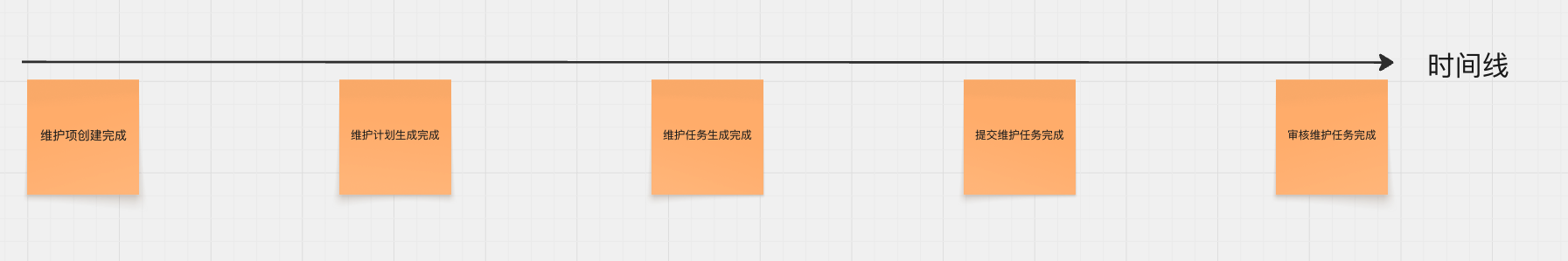

在该环节，将所有事件沿时间线串联在一起：

3.故事板

在该环节，提供UI草图或模型

注意：此处Processor为后台任务

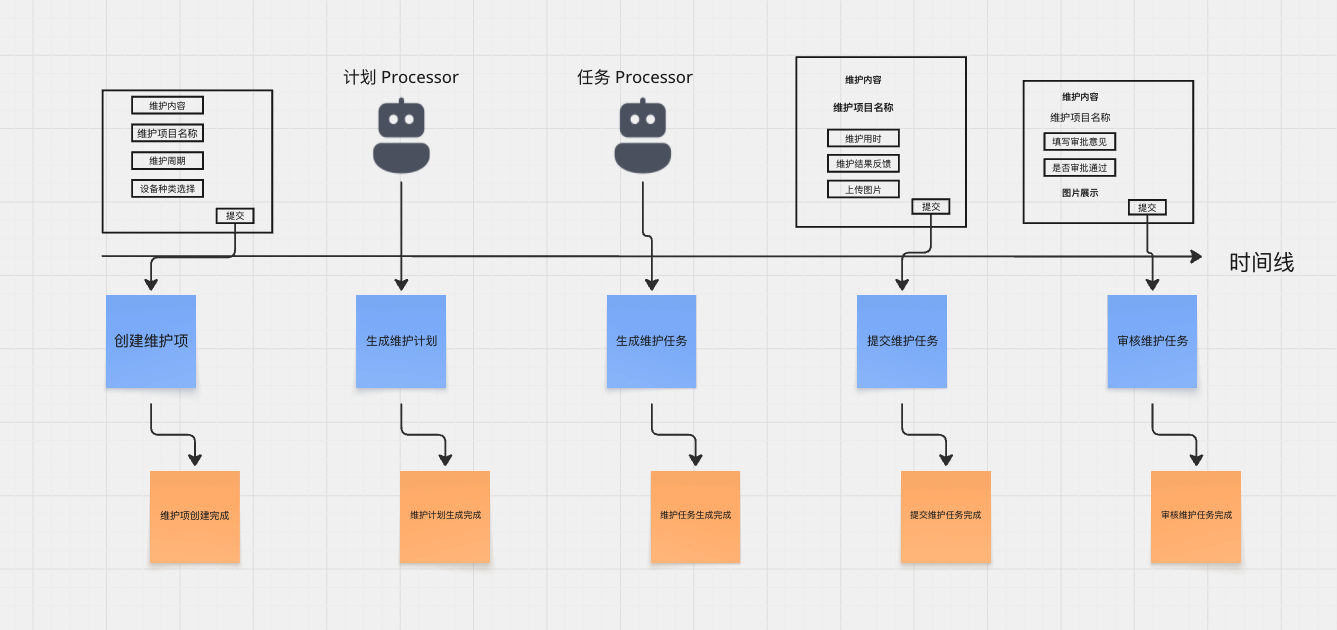

4.识别输入

在该环节，我们需要：

• 引入命令（蓝色便签条）
• 使用箭头线条链接

5.确定输出

在该环节，我们需要：

• 引入输出（绿色便签条）
• 使用箭头线条链接

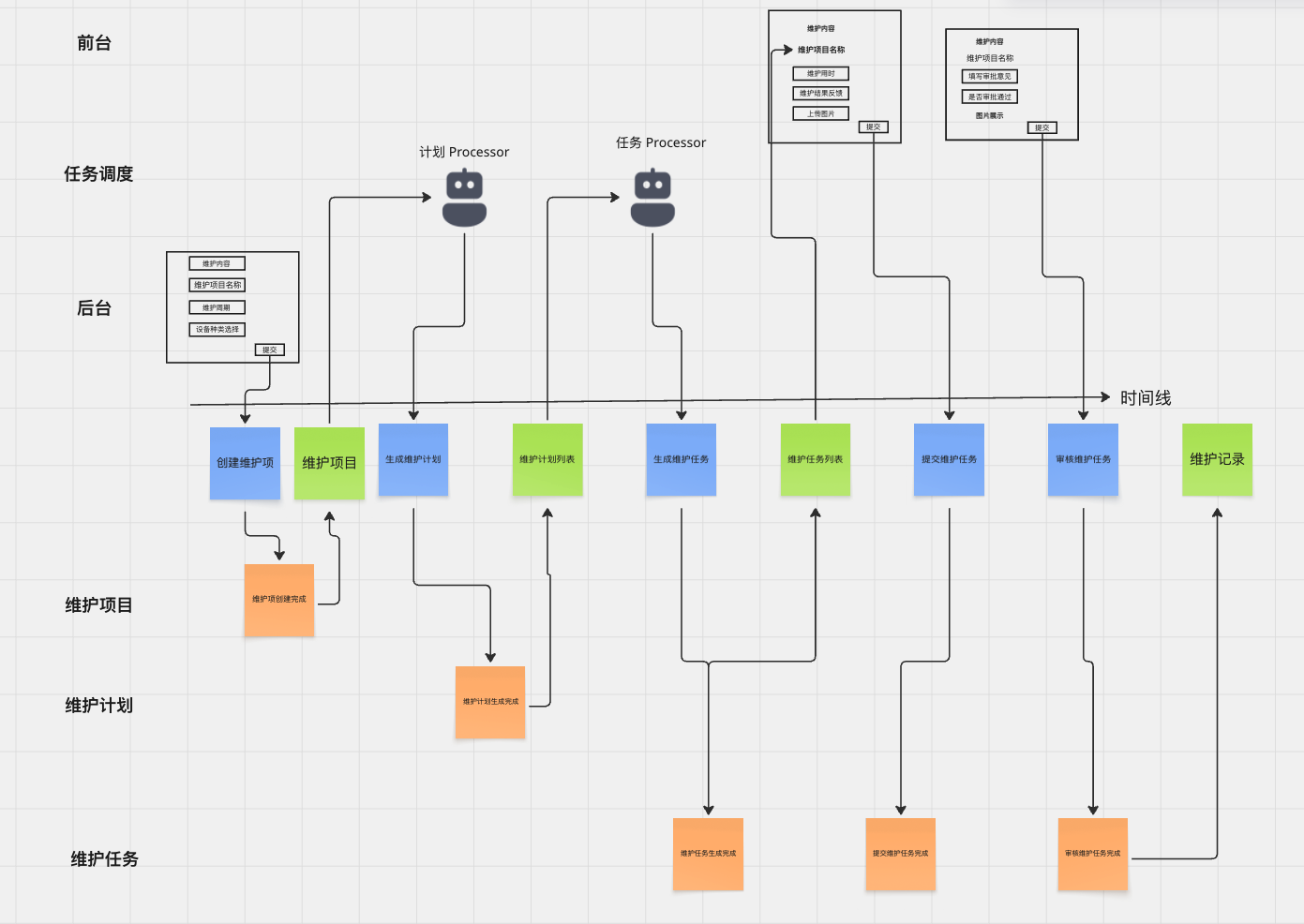

6.应用康威尔定律

我对此的理解是按照组织结构划分：

我将时间线以上的通过前台，后台，任务调度进行划分。

将时间线以下的橙色便签条（事件）则通过更细的服务或者说模块划分。

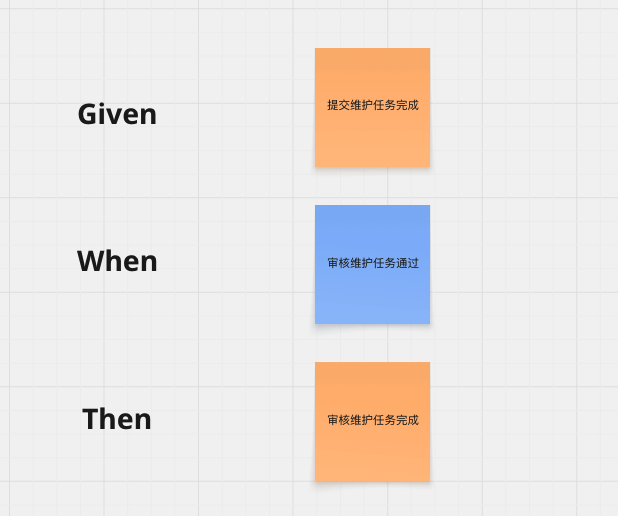

7.精心设计场景

我对此的理解是，一个粗糙的单元测试模型，当然，它的关注点是事件流的变更过程，而不是确保代码逻辑的正确

---

写在最后

我们完成了事件建模，事实上，我犯了一些错误，因为：事件模型应该考虑所有字段。所有信息都必须有来源和目的地。

在实际项目中，我们需要遵守它！

本文参考：事件建模

本文使用工具：miro
