异步电路设计-Muller C单元
、Muller C单元

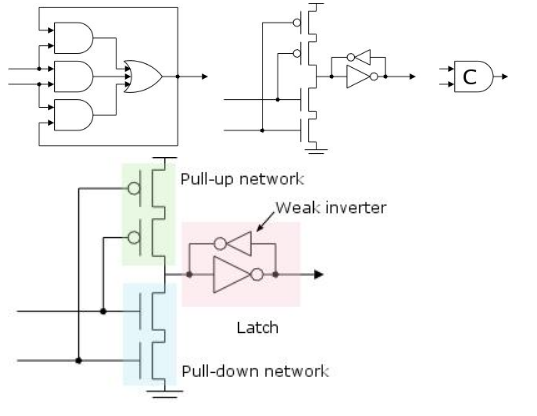

Muller C单元[1]是专门应用于异步设计的电路单元，由David E. Muller于1959年设计发明，其门级和晶体管级电路如下：
当两个输入同时为0或者同时为1时，输出才变化成两个输入值，否则维持原输出值。
其真值表如下：

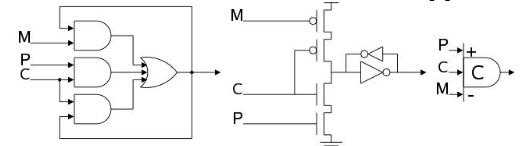

以下则是进一步演化出来的非对称Muller C单元
当输入C和P同时为1时，输出Y为1，当输入C和M同时为0时，输出Y才为0，其他情况下维持原输出值。

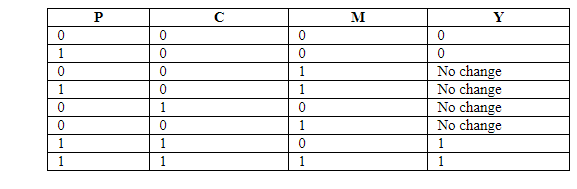

其真值表如下：
、Muller C单元
Muller C单元[1]是专门应用于异步设计的电路单元，由David E. Muller于1959年设计发明，其门级和晶体管级电路如下：
当两个输入同时为0或者同时为1时，输出才变化成两个输入值，否则维持原输出值。
其真值表如下：
以下则是进一步演化出来的非对称Muller C单元
当输入C和P同时为1时，输出Y为1，当输入C和M同时为0时，输出Y才为0，其他情况下维持原输出值。
其真值表如下：
