实验4 8086标志寄存器及中断

四、实验结论



1. 实验任务1

此部分书写内容：

  • task1.asm源码
     1 assume cs:code, ds:data
 2
 3 data segment
 4    x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
 5    y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
 6 data ends
 7 code segment
 8 start:
 9     mov ax, data
10     mov ds, ax
11     mov si, offset x
12     mov di, offset y
13     call add128
14
15     mov ah, 4ch
16     int 21h
17
18 add128:
19     push ax
20     push cx
21     push si
22     push di
23
24     sub ax, ax
25
26     mov cx, 8
27 s:  mov ax, [si]
28     adc ax, [di]
29     mov [si], ax
30
31     inc si
32     inc si
33     inc di
34     inc di
35     loop s
36
37     pop di
38     pop si
39     pop cx
40     pop ax
41     ret
42 code ends
43 end start
  • 回答问题

line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？

不能替换，因为add 影响进位标志而inc 不影响进位标志。

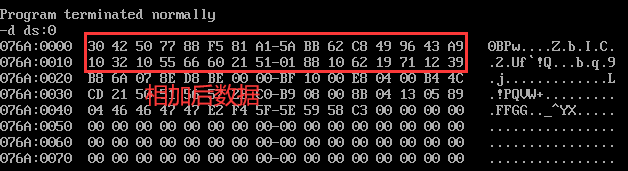

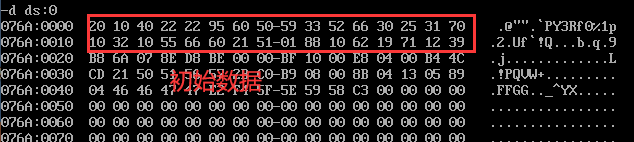

  • 在debug中调试，观察数据段中做128位加之前和加之后，数据段的值的变化。给出调试观察截图。



2. 实验任务2

此部分书写内容：

  • 程序task2.asm源码
     1 assume cs:code, ds:data
 2 data segment
 3         str db 80 dup(?)
 4 data ends
 5
 6 code segment
 7 start:
 8         mov ax, data
 9         mov ds, ax
10         mov si, 0
11 s1:
12         mov ah, 1
13         int 21h
14         mov [si], al
15         cmp al, '#'
16         je next
17         inc si
18         jmp s1
19 next:
20         mov ah, 2
21         mov dl, 0ah
22         int 21h
23
24         mov cx, si
25         mov si, 0
26 s2:     mov ah, 2
27         mov dl, [si]
28         int 21h
29         inc si
30         loop s2
31
32         mov ah, 4ch
33         int 21h
34 code ends
35 end start
  • 运行测试截图



  • 回答问题

运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运行结果，理解代码并回答问题：

① 汇编指令代码line11-18，实现的功能是？

 从键盘上输入一串以#结尾的字符，将字符的Ascii码值存储到数据段ds中。

② 汇编指令代码line20-22，实现的功能是？

0ah是换行符的ASCII码，这里是在屏幕上输出换行的功能。

③ 汇编指令代码line24-30，实现的功能是？

在屏幕上打印输入的除‘#’以外的字符串。

3. 实验任务3

此部分书写内容：

  • task3.asm源码
     1 assume cs:code, ds:data, ss:stack
 2 data segment
 3     x dw 91, 792, 8536, 65521, 2021
 4     len equ $ - x
 5 data ends
 6
 7 stack segment
 8     db 16 dup(?)
 9 stack ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15     mov ax, stack
16     mov ss, ax
17     mov sp, 16
18     mov si, offset x
19     mov cx, len/2
20     mov bx,10
21     call print
22
23     mov ah,4ch
24     int 21h
25
26 print:
27     mov ax, [si]
28  s1:mov dx,0
29     div bx
30     push dx;存余数dx
31     cmp ax,0ah;判断商大于等于10
32     jnb s1
33
34 printNumber:
35 ;打印数字
36     push ax
37  s2:pop dx
38     or dx,30h
39     mov ah,2
40     int 21h
41     cmp sp,0eh
42     jne s2
43
44 printSpace:
45 ;打印空格
46     mov dl, ' '
47     int 21h
48
49     inc si
50     inc si
51     loop print
52     ret
53
54 code ends
55 end start
  • 运行测试截图





4. 实验任务4

此部分书写内容：

  • task4.asm源码
     1 assume cs:code, ds:data
 2 data segment
 3     str db "assembly language,it's not difficult but tedious"
 4     len equ $ - str
 5 data ends
 6
 7 code segment
 8 start:
 9     mov ax, data
10     mov ds, ax
11     mov si, offset str
12     mov cx, len
13     call strup
14
15     mov ah,4ch
16     int 21h
17
18 strup:
19     mov al,[si]
20     cmp al,61h
21     jb s
22     cmp al,7ah
23     ja s
24     sub al,20h
25     mov [si],al
26  s: inc si
27     loop strup
28     ret
29
30 code ends
31 end start

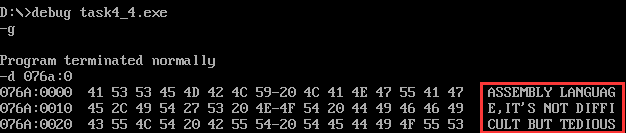

  • 在debug中调试截图（ call strupr 调用之前，数据段的值，以及，调用之后，数据段的值）









5. 实验任务5

此部分书写内容：

  • task5.asm源码
     1 assume cs:code, ds:data
 2
 3 data segment
 4     str1 db "yes", '$'
 5     str2 db "no", '$'
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12
13     mov ah, 1
14     int 21h
15
16     mov ah, 2
17     mov bh, 0
18     mov dh, 24
19     mov dl, 70
20     int 10h
21
22     cmp al, '7'
23     je s1
24     mov ah, 9
25     mov dx, offset str2
26     int 21h
27
28     jmp over
29
30 s1: mov ah, 9
31     mov dx, offset str1
32     int 21h
33 over:
34     mov ah, 4ch
35     int 21h
36 code ends
37 end start

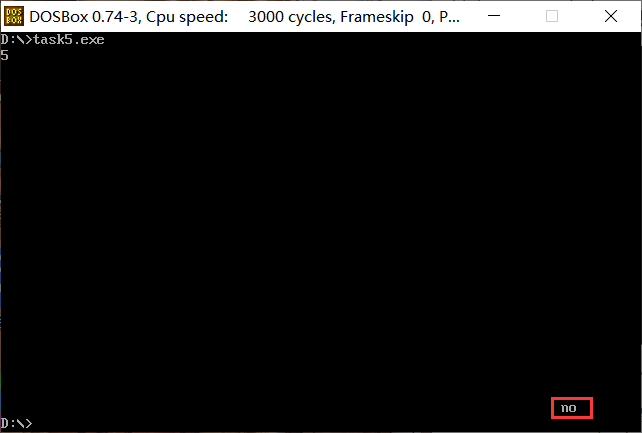

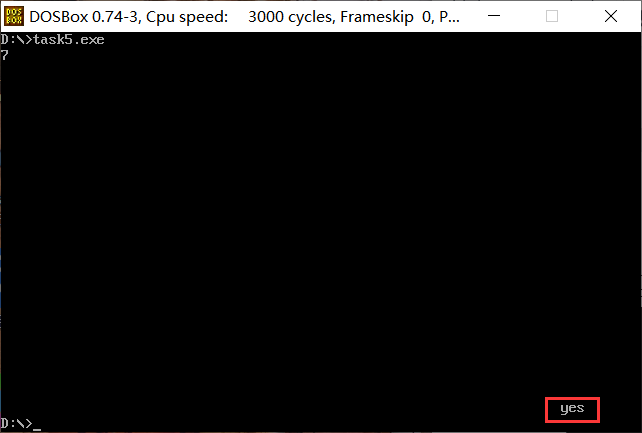

  • 程序运行测试截图（输入7，以及输入其他字符，运行结果截图）







  • 程序的功能是？

判断从键盘上输入的字符是否为‘7’，如果是在当前页面第24行第70列打印yes,如果不是则打印no。

6. 实验任务6

此部分书写内容：

  • 通过此项实现任务，你对中断、软中断实现机制的理解

当CPU中以下四种情况发生时，会产生相应的中断信息。

（1）除法错误，比如，执行div指令产生的除法溢出；

（2）单步执行；

（3）执行into指令；

（4）执行int指令。

8086CPU收到中断信息后，会引发中断过程。

（1）从中断信息中取得中断类型码；

（2）标志寄存器的值入栈；

（3）设置标志寄存器的第8位TF和第9位IF的值为0；

（4）CS的内容入栈；

（5）IP的内容入栈；

（6）从内存地址为中断类型码*4和中断类型码*4+2的两个字单元中读取中断处理程序的入口地址设置IP和CS。

处理完中断过程，CPU开始执行由程序员编写的中断处理程序。iret通常和硬件自动完成的中断过程配合使用，iret指令执行后，CPU回到执行中断处理程序前的执行点继续执行程序。

五、实验总结(选)

　cld相对应的指令是std，二者均是用来操作方向标志位DF（Direction Flag）。cld使DF 复位，即是让DF=0，std使DF置位，即DF=1.这两个指令用于串操作指令中。通过执行cld或std指令可以控制方向标志DF，决定内存地址是增大（DF=0，向高地址增加）还是减小（DF=1，向地地址减小）。
