实验 1：Mininet 源码安装和可视化拓扑工具

一、实验目的

　　　掌握 Mininet 的源码安装方法和 miniedit 可视化拓扑生成工具。

二、实验任务

　　　使用源码安装 Mininet 的 2.3.0d6 版本，并使用可视化拓扑工具生成一个最简拓扑（1 台交换机连接 2 台主机）。

三、实验步骤

1. 实验环境

　　　安装了 Ubuntu 16.04.6 Desktop amd64 的虚拟机

2. 实验过程

（1）源码安装 源码安装过程中可能使用到的命令 $ mkdir sdn //新建 sdn 目录（名称可自定义），所有的应用安装在该目录下

$ sudo apt-get install git //安装 git

$ cd sdn //进入 sdn 目录

$ git clone git://github.com/mininet/mininet //下载 mininet 源码 $ cd mininet $ sudo util/install.sh -a //在 mininet 目录下执行，-a 表示完整安装

$ sudo mn --version //查看版本

使用 Mininet 的 CLI 命令行测试基本功能：$ sudo mn --test pingall

（2）使用可视化工具

　　使用到的命令 $ sudo ./mininet/examples/miniedit.py //在 Mininet 安装目录下执行

　　使用可视化界面建立拓扑图，如图1所示。



图1 使用可视化工具制作的拓扑图

　　设置主机ip，每台主机逐台操作；进行全局设置，在默认设置的基础上，勾选“Start CLI”， 将 OpenFlow 1.1 1.2 1.3 全部勾选。点击左下角的 Run，运行拓扑，由于开启了 CLI，可使用 pingall 命令测试主机的连通性，如图2所示。

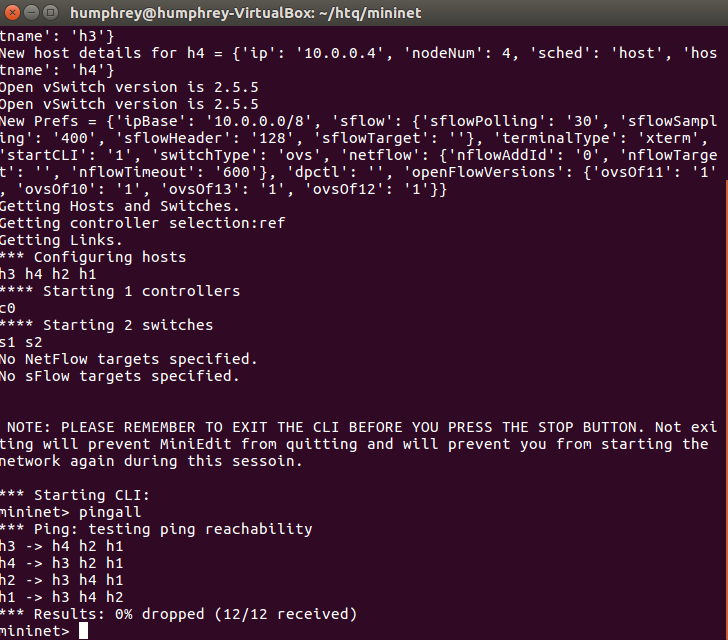

 图2 使用pingall命令测试主机的连通性

pingall成功以后，点击  File 菜单，选择 Export Level 2 Script，将拓扑保存为 Python 脚本。

四、实验结果

 　　进入以本人名字缩写命名的文件夹，运行Python脚本，结果如图3所示。

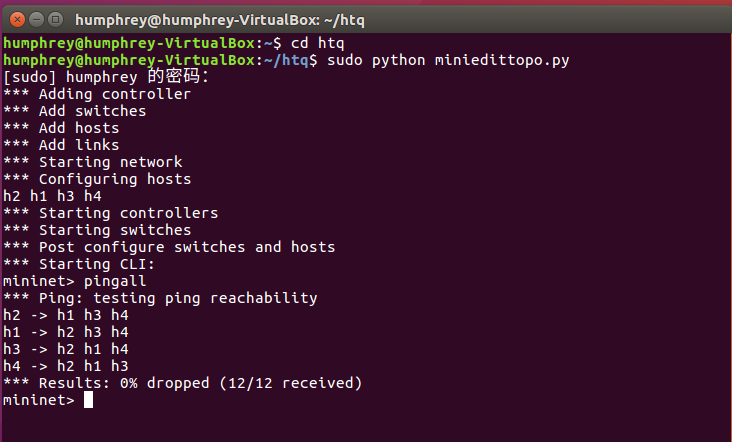

 图3 Python脚本运行结果

五、实验中遇到的问题

1、由于实验提供的Ubuntu18.04.5版本安装mininet失败，在实验室老师的建议下更换为16系统，本实验实际运行版本为Ubuntu16.04.6。

2、在运行Python脚本时显示结果与实验要求不一致，经检查原因为未停止可视化工具界面仿真，停止仿真后结果与实验要求一致。
