HCIA--静态路由2

一、实验要求

全网可达

二、IP地址规划

PC1	172.172.1.10
PC2	172.172.6.10
PC1 ->R1	172.172.1.0 /24
R1 -> R2	172.172.2.0 /24
R1->R3	172.172.3.0 /24
R2->R4	172.172.4.0/24
R3->R4	172.172.5.0 /24
R4 ->PC2	172.172.6.0 /24

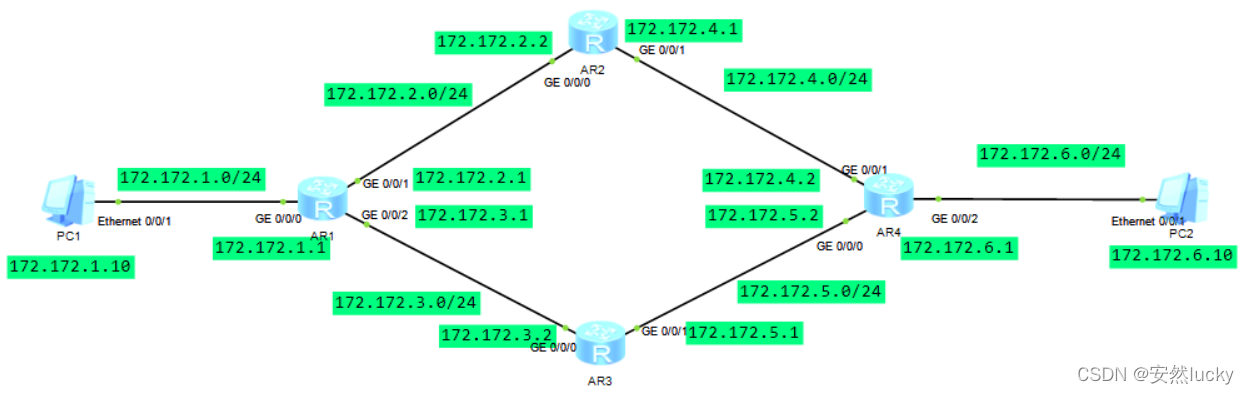

每个接口对应网关如图》》》》

三、路由配置

每个接口对应的IP地址如下：
R1:

R2:

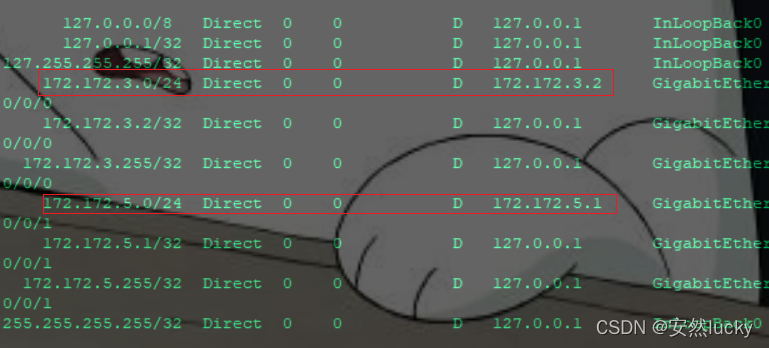

R3:

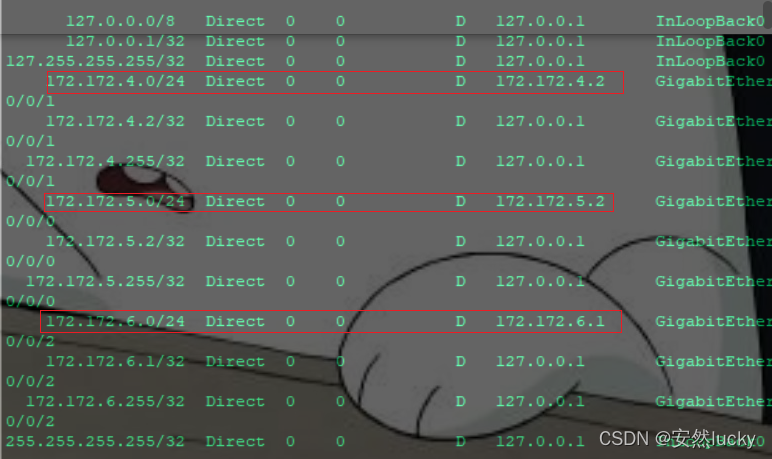

R4:

每个路由器现在只有直连路由，要全网可达 就要通过静态路由手段。
每个路由器对应的路由如下：

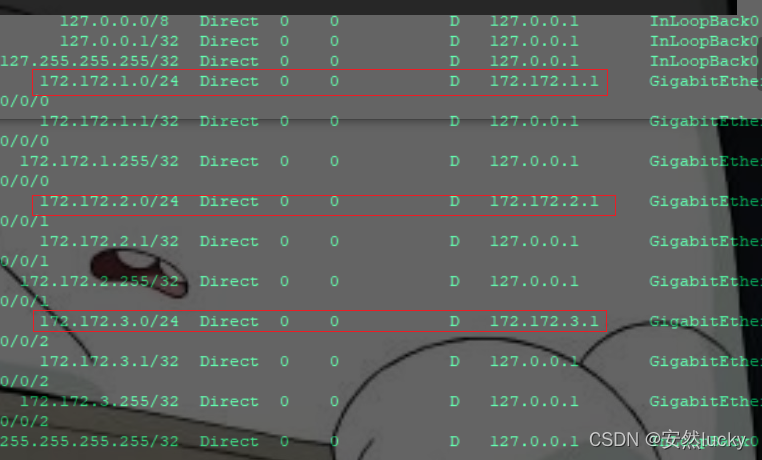

R1:

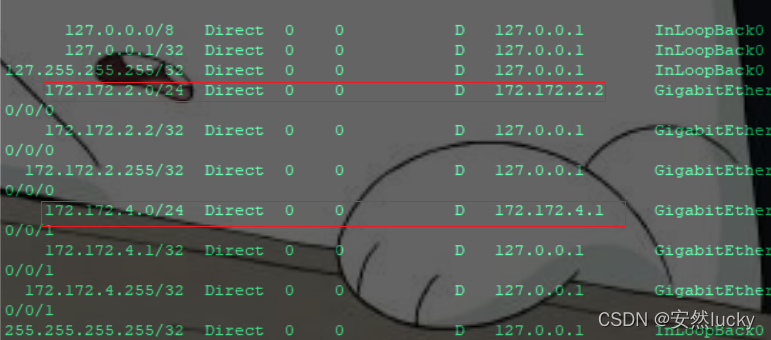

R2:

R3:

R4:

写静态路由：
静态路由 — 当有多条可以到达目的地的路线时，优先选择设备转发数最少的那条。
负载均衡：当路由器访问同一个目标时，具有多条开销相似的路径时，可以让设备将这些
流量拆分后分别延多条路径同时传输，达到叠加带宽的效果。

[r1]ip route-static 172.172.4.0 24 172.172.2.2
[r1]ip route-static 172.172.5.0 24 172.172.3.2
[r1]ip route-static 172.172.6.0 24 172.172.2.2---到6.0 网段都写上俩条路
[r1]ip route-static 172.172.6.0 24 172.172.3.2

[r2]ip route-static 172.172.1.0 24 172.172.2.1
[r2]ip route-static 172.172.3.0 24 172.172.2.1
[r2]ip route-static 172.172.5.0 24 172.172.4.2
[r2]ip route-static 172.172.6.0 24 172.172.4.2

[r3]ip route-static 172.172.1.0 24 172.172.3.1
[r3]ip route-static 172.172.2.0 24 172.172.3.1
[r3]ip route-static 172.172.4.0 24 172.172.5.2
[r3]ip route-static 172.172.6.0 24 172.172.5.2

[r4]ip route-static 172.172.1.0 24 172.172.4.1
[r4]ip route-static 172.172.1.0 24 172.172.5.1
[r4]ip route-static 172.172.2.0 24 172.172.4.1
[r4]ip route-static 172.172.3.0 24 172.172.5.1

每个路由器都有到不同网段的路由了

R1上:

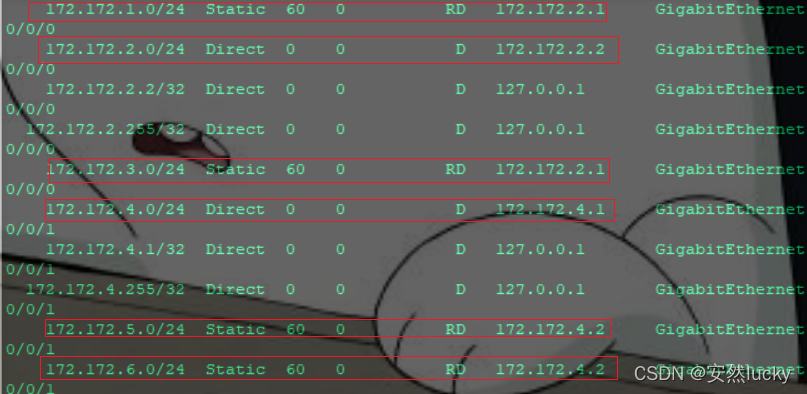

R2：

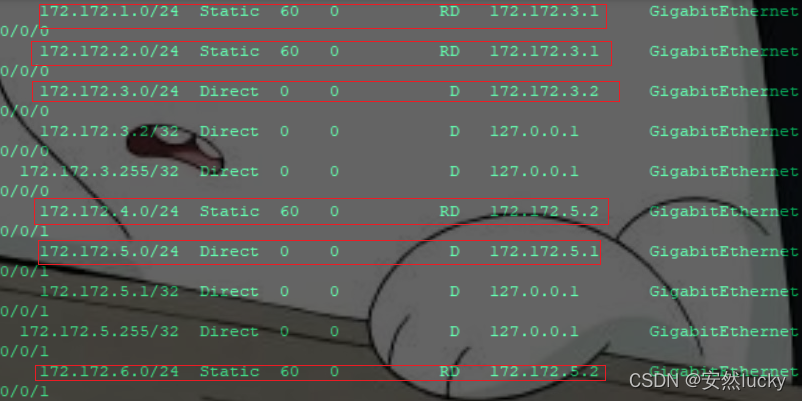

R3:

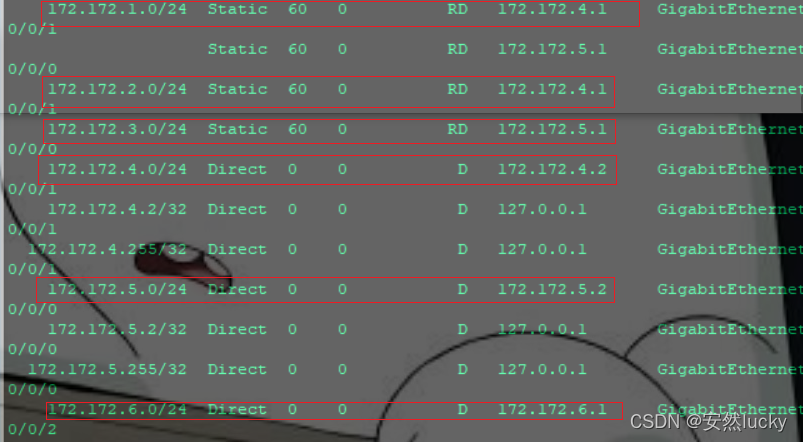

R4:

全部配上了路由，可以测试了

四、测试

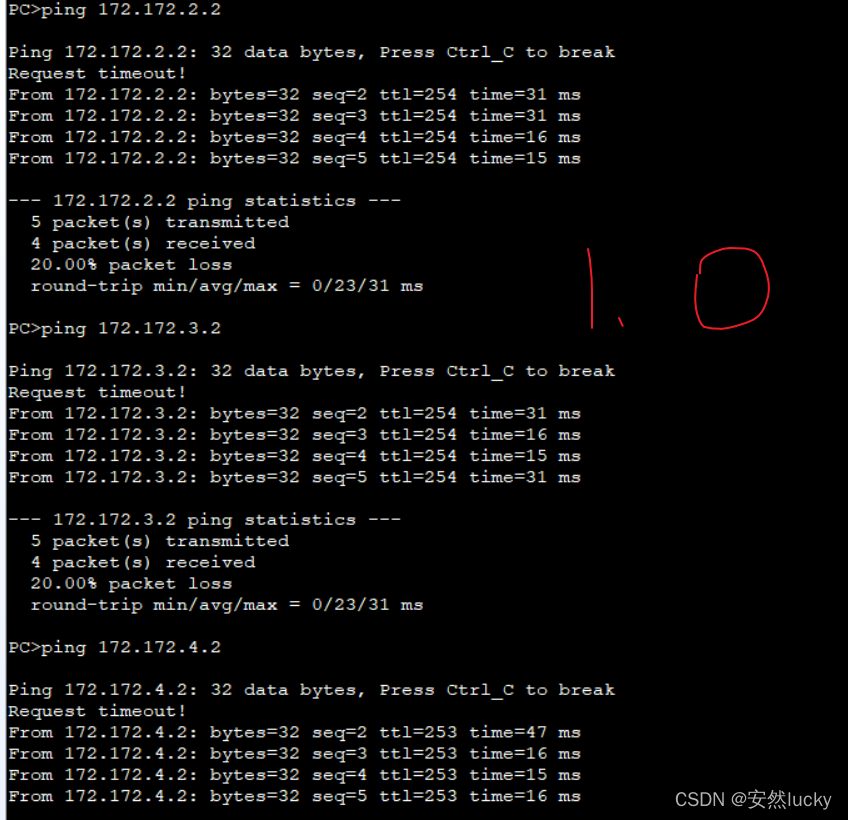

PC1 去测试1.0网段


自此，172.172.1.0网段全部正常！！！

R1上测试其他网段：
