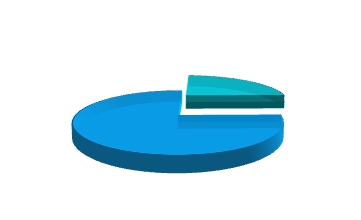

3D饼图
1.文件夹目录下新建一个js文件
// 生成扇形的曲面参数方程，用于 series-surface.parametricEquation
export function getParametricEquation(startRatio, endRatio, isSelected, isHovered, k, h, i) {
// 计算
let midRatio = (startRatio + endRatio) / 2;
let startRadian = startRatio * Math.PI * 2;
let endRadian = endRatio * Math.PI * 2;
let midRadian = midRatio * Math.PI * 2;
// 如果只有一个扇形，则不实现选中效果。
if (startRatio === 0 && endRatio === 1) {
isSelected = false;
}
// 通过扇形内径/外径的值，换算出辅助参数 k（默认值 1/3）
k = typeof k !== "undefined" ? k : 1 / 3;
// 计算选中效果分别在 x 轴、y 轴方向上的位移（未选中，则位移均为 0）
let offsetX = isSelected ? Math.cos(midRadian) * 0.3 : 0;
let offsetY = isSelected ? Math.sin(midRadian) * 0.1 : 0;
let offsetZ = i == 1 ? 2 : 0;
// console.log('offsetX', i, offsetX, offsetY)
// 计算高亮效果的放大比例（未高亮，则比例为 1）
let hoverRate = isHovered ? 1.05 : 1;
// 返回曲面参数方程
return {
u: {
min: -Math.PI,
max: Math.PI * 3,
step: Math.PI / 32
},
v: {
min: 0,
max: Math.PI * 2,
step: Math.PI / 20
},
x: function (u, v) {
if (u < startRadian) {
return (
offsetX +
Math.cos(startRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
if (u > endRadian) {
return (
offsetX + Math.cos(endRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
return offsetX + Math.cos(u) * (1 + Math.cos(v) * k) * hoverRate;
},
y: function (u, v) {
if (u < startRadian) {
return (
offsetY +
Math.sin(startRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
if (u > endRadian) {
return (
offsetY + Math.sin(endRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
return offsetY + Math.sin(u) * (1 + Math.cos(v) * k) * hoverRate;
},
z: function (u, v) {
if (u < -Math.PI * 0.5) {
return offsetZ + Math.sin(u);
}
if (u > Math.PI * 2.5) {
return offsetZ + Math.sin(u);
}
// 调整扇形高度
return offsetZ + (Math.sin(v) > 0 ? 0.1 * h : -1);
}
};
}
// 生成模拟 3D 饼图的配置项
export function getPie3D(pieData, internalDiameterRatio) {
// console.log(pieData, 'pieData');
let series = [];
let sumValue = 0;
let startValue = 0;
let endValue = 0;
let legendData = [];
let k =
typeof internalDiameterRatio !== "undefined" ?
(1 - internalDiameterRatio) / (1 + internalDiameterRatio) :
1 / 3;
// 为每一个饼图数据，生成一个 series-surface 配置
for (let i = 0; i < pieData.length; i++) {
sumValue += pieData[i].value;
let seriesItem = {
name: typeof pieData[i].name === "undefined" ?
`series${i}` : pieData[i].name,
type: "surface",
parametric: true,
wireframe: {
show: false
},
pieData: pieData[i],
pieStatus: {
selected: false,
hovered: false,
k: k
}
};
if (typeof pieData[i].itemStyle != "undefined") {
let itemStyle = {};
typeof pieData[i].itemStyle.color != "undefined" ?
(itemStyle.color = pieData[i].itemStyle.color) :
null;
typeof pieData[i].itemStyle.opacity != "undefined" ?
(itemStyle.opacity = pieData[i].itemStyle.opacity) :
null;
seriesItem.itemStyle = itemStyle;
}
series.push(seriesItem);
}
// 使用上一次遍历时，计算出的数据和 sumValue，调用 getParametricEquation 函数，
// 向每个 series-surface 传入不同的参数方程 series-surface.parametricEquation，也就是实现每一个扇形。
for (let i = 0; i < series.length; i++) {
endValue = startValue + series[i].pieData.value;
series[i].pieData.startRatio = startValue / sumValue;
series[i].pieData.endRatio = endValue / sumValue;
series[i].parametricEquation = getParametricEquation(
series[i].pieData.startRatio,
series[i].pieData.endRatio,
true,
false,
k,
// 调整扇形高度
i === 0 ? 10 : 10,
i
);
startValue = endValue;
legendData.push(series[i].name);
}
// 补充一个透明的圆环，用于支撑高亮功能的近似实现。
// series.push({
// name: "",
// type: "surface",
// parametric: true,
// wireframe: {
// show: false
// },
// clockwise: false,
// itemStyle: {
// opacity: 0,
// color: "rgba(18,236,252,.2)"
// },
// parametricEquation: {
// u: {
// min: 0,
// max: Math.PI * 2,
// step: Math.PI / 20
// },
// v: {
// min: 0,
// max: Math.PI,
// step: Math.PI / 1.4
// },
// x: function (u, v) {
// return Math.sin(v) * Math.sin(u) + Math.sin(u);
// },
// y: function (u, v) {
// return Math.sin(v) * Math.cos(u) + Math.cos(u);
// },
// z: function (u, v) {
// return Math.cos(v) > 0 ? 0.1 : -0.1;
// }
// },
// label: {
// show: true,
// position: 'outside',
// color: '#fff',
// fontSize: 14,
// formatter: '{d}%',
// },
// itemStyle: {
// opacity: 1, // 控制2D环形图的显隐 0 隐藏 1 显示
// },
// labelLine: {
// show: true,
// },
// data: pieData
// });
// console.log(series, '这里');
// 准备待返回的配置项，把准备好的 legendData、series 传入。
let option = {
title: {
text: '企业告警占比',
left: 'left',
textStyle: {
color: '#fff',
fontWeight: 'normal',
fontSize: 14
}
},
// animation: false,
legend: {
show: true,
data: legendData,
icon: 'circle',
textStyle: {
color: '#fff',
fontWeight: 'normal',
fontSize: 10
}
},
tooltip: {
// formatter:'{d}%',
formatter: params => {
// console.log(params, '[[[[]]]');
if (params.seriesName !== 'mouseoutSeries') {
return `${params.seriesName}<br/>
<span
style="display:inline-block;
margin-right:5px;
border-radius:10px;
width:10px;
height:10px;
background-color:${params.color};">
</span>
${option.series[params.seriesIndex].pieData.value}
（ ${(option.series[params.seriesIndex].pieData.value / (option.series[0].pieData.value + option.series[1].pieData.value) * 100).toFixed(2)}% ）
`;
// （ ${Math.round(option.series[params.seriesIndex].pieData.value / (option.series[0].pieData.value + option.series[1].pieData.value) * 100)}%
}
}
},
label: {
show: true
},
xAxis3D: {
min: -1,
max: 1
},
yAxis3D: {
min: -1,
max: 1
},
zAxis3D: {
min: -1,
max: 1
},
grid3D: {
show: false,
boxHeight: 14,
left: "0",
bottom: "50%",
viewControl: {
//3d效果可以放大、旋转等，请自己去查看官方配置
alpha: 20,
// 饼块开始得角度
beta: -100,
rotateSensitivity: 1,
zoomSensitivity: 0,
panSensitivity: 0,
autoRotate: false,
distance: 400,
// autoRotateSpeed: 5,
// autoRotateAfterStill: 10
},
},
series: series
};
return option;
}
2.页面引入
<template>
<div
v-loading="loading"
element-loading-background="rgba(0, 0, 0, 0.6)"
element-loading-text="拼命加载中"
element-loading-spinner="el-icon-loading"
>
<div id="topRight" style="height: 300px; width: 100%"></div>
</div>
</template>
<script>
import { getPie3D } from './util';
import * as echarts from 'echarts';
import 'echarts-gl';
export default {
components: {},
data() {
return {
pieData: '',
loading: false
};
},
// 监听属性 类似于data概念
computed: {},
// 监控data中的数据变化
watch: {},
methods: {
getOption() {
let topRight = echarts.init(document.getElementById('topRight'));
// characteristicAlarmRatio().then((res) => {
// // console.log(res, '[[[]]]');
// let data = res.data;
// // console.log(data.successRate, data.failureRate, '占比');
// // let value1 = 11.5;
// // let value2 = 3.65;
// let option = getPie3D(
// [
// {
// name: '成功',
// value: data.successRate * 1,
// itemStyle: {
// opacity: 0.8,
// color: '#00A8FF'
// }
// },
// {
// name: '失败',
// value: data.failureRate * 1,
// itemStyle: {
// opacity: 0.8,
// color: '#00D7E9'
// }
// }
// ],
// 0
// );
// // console.log(option, 'option');
// topRight.setOption(option);
// });
// characteristicAlarmRatio().then((res) => {
// console.log(res, '[[[]]]');
// let data = res.data;
// console.log(data.successRate, data.failureRate, '占比');
let value1 = 11.5;
let value2 = 3.65;
let option = getPie3D(
[
{
name: '成功',
value: value1 * 1,
itemStyle: {
opacity: 0.8,
color: '#00A8FF'
}
},
{
name: '失败',
value: value2 * 1,
itemStyle: {
opacity: 0.8,
color: '#00D7E9'
}
}
],
0
);
// console.log(option, 'option');
topRight.setOption(option);
// });
}
},
// 生命周期 - 挂载完成（可以访问DOM元素）
mounted() {
// 初始化图表
this.getOption();
},
// 生命周期 - 创建完成（可以访问当前this实例）
created() {},
beforeCreate() {}, // 生命周期 - 创建之前
beforeMount() {}, // 生命周期 - 挂载之前
beforeUpdate() {}, // 生命周期 - 更新之前
updated() {}, // 生命周期 - 更新之后
beforeDestroy() {}, // 生命周期 - 销毁之前
destroyed() {}, // 生命周期 - 销毁完成
activated() {} // 如果页面有keep-alive缓存功能，这个函数会触发
};
</script>
<style lang="scss" scoped>
// @import url(); 引入公共css类
</style>
