串口UARTRS232接收模块设计

1、端口信息

　　输入端口信息：串行数据rx_data(串口接收的串行数据)，系统时钟clk，系统复位rst_n；

　　输出端口信息：并行数据的输出data[7:0]，发送数据的请求信号reg。

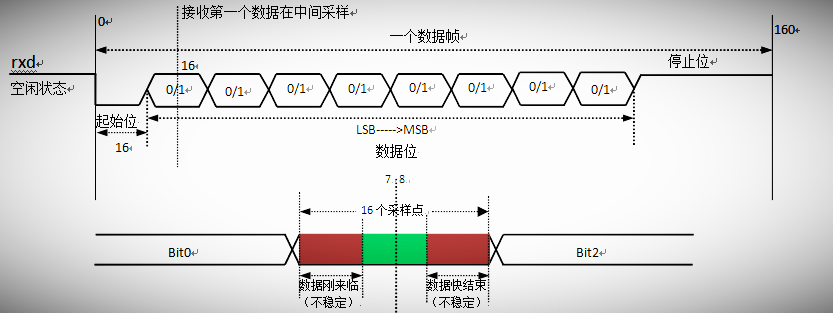

2、UART时序

　　本设计采用的是以16倍波特率对数据进行采样，保证数据的准确性，此时就需要用到时钟为9600*16hz;用n倍数的波特率进行采样，此时用到时钟为9600*nhz。

3、采样时钟

　　以传输速率为9600Baud为例进行设计，则传输一位的时间为1s/9600；现在我们需要将传输一位数据采样16次，则串行采样时钟频率为9600*16=153600hz；在本设计中波特率等于比特率，因为我们我们传输的是二进制；一个二进制位只能最多表示两种信号0/1。

4、准备工具

　　串口助手：用于发送数据。

5、比特、码元、比特率、波特率

　　比特：bit 数据位，表示二进制数1或者0；

　　码元：在数字通信中常常用时间间隔相同的符号来表示一个二进制数字，这样的时间间隔内的信号称为(二进制)码元；

　　比特率：单位时间内传输的二进制比特数 bps（b/s）；

　　波特率：单位时间内传输的码元个数（脉冲个数或者信号变化次数）Baud（位／秒）；

　　波特率和比特率的转换公式：C = B * log₂N （C表示比特率；B表示波特率；N表示进制）。

6、代码如下：

module universal_asynchronous_receiver(clk, rst_n, rxd, rx_data);
    input clk, rst_n;      //153600HZ=9600*16
    input rxd;  //接收串口给的数据
    output reg [7:0] rx_data;      //将接收的串行数据转换为并行数据

    reg [7:0] cnt;
    reg state;

    parameter S0    =   1'b0;
    parameter S1    =   1'b1;

    //状态机：一段式
    always @ (posedge clk, negedge rst_n)
    begin
        if(!rst_n)
            begin
                cnt <= 0;
                state <= S0;
            end
        else
            case(state)
                S0  :   if(rxd)      //起始信号
                            state <= S0;
                        else
                            state <= S1;
                S1  :   if(cnt < 160)      //判断接收是否完成
                            cnt <= cnt + 1'b1;
                        else
                            begin
                                cnt <= 0;
                                state <= S0;
                            end
                default : state <= S0;
            endcase
    end

    reg [7:0] temp;      //中间寄存器用于寄存串行数据

    always @ (posedge clk, negedge rst_n)
    begin
        if(!rst_n)
            begin
                temp <= 8'd0;
                rx_data <= 8'd0;
            end
        else
            case(cnt)
                7       :   temp <= 8'd0;        //起始位temp寄存的上一个数据清零，也可以不清零
                7+16*1  :   temp[0] <= rxd;      //接收第一位数据
                7+16*2  :   temp[1] <= rxd;      //接收第二位数据
                7+16*3  :   temp[2] <= rxd;      //接收第三位数据
                7+16*4  :   temp[3] <= rxd;      //接收第四位数据
                7+16*5  :   temp[4] <= rxd;      //接收第五位数据
                7+16*6  :   temp[5] <= rxd;      //接收第六位数据
                7+16*7  :   temp[6] <= rxd;      //接收第七位数据
                7+16*8  :   temp[7] <= rxd;      //接收第八位数据
                7+16*9  :   temp <= temp;        //停止位保持
                16*10:  rx_data <= temp;         //将寄存的8位数据给输出端口
                default :   ;
            endcase
    end

endmodule
