camera双摄

MT6757_Dual_Cam_VSDoF_Refocus_PreCheck_and_Tuning

Outline

1. Dualcam Bokeh Introduction
   • Introduction
   • Data Flow
   • Bokeh Fundamental

2. Pre-Check
   • (1)ISP+3A (2)HW (3)HAL config (3)SW (5)N3D (6)Algo para

3. Bokeh Tuning
   • (1) Depth Effect - Blur (2) Bokeh (3) Boundary Fitness

4. Debug Tips & Summary

5. Dualcam Bokeh Introductio


名词解释

常见名词 英文释义 意义
B+B Bayer+Bayer 主眼+副眼
B+M Bayer+Mono 彩色+黑白
W+T Wide+Tele 广角+长焦
Depth Distance 深度
DoF Depth of Field 景深
VSDoF Video Shallow Depth of Field 实时景深
Bokeh Bokeh 焦外成像
Refocus Re-Focus 重对焦
N3D Native 两眼3D矫正、配准
LDC Lens Distortion Correction 镜头畸变校正
DPE Depth Engine 硬件生成depth map
GF Generate Depth-of-Field 生成blur map

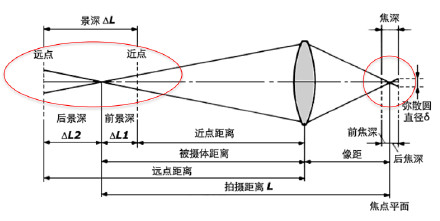

景深
焦点前后各有一个容许弥散圆，这两个弥散圆之间的距离就叫焦深。以此推到被摄主体，相对于对焦点的前后，其影像也有一段清晰范围的就是景深。

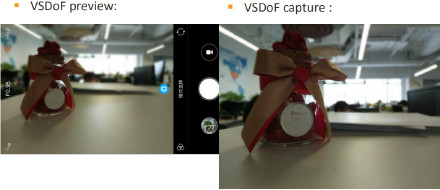

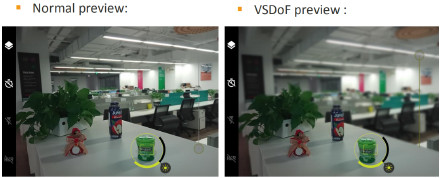

VSDoF :
实时景深，可在手机预览/拍照时实
现大光圈淺景深效果

VSDoF :
可在手機拍照时实现大光圈淺景深效果

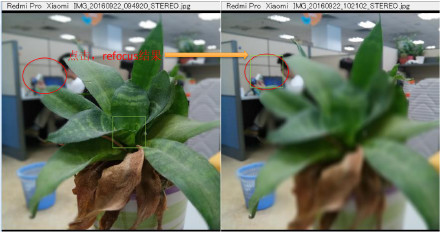

Gallery Refocus
点击椭圆红框进行refocus，仅仅是指不会虚化此点景深平面，清晰度与单摄Main cam对着花盆拍照时此区域清晰度一致

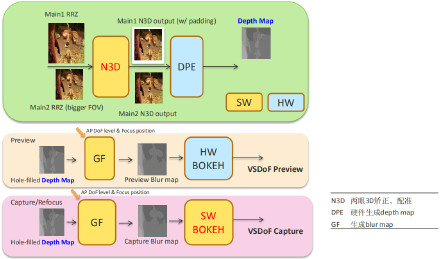

Data Flow

2.MT6757 Pre-Check
2.1 3A/ISP check
Bokeh的3A/ISP调试策略：
让两个Camera的luminance/color/sharpness表现尽可能align

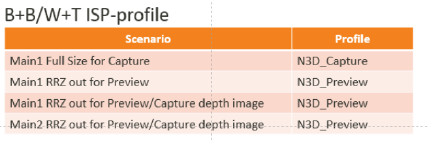

ISP调试N3D_Preview时，避免出现overshoot、白边黑边等

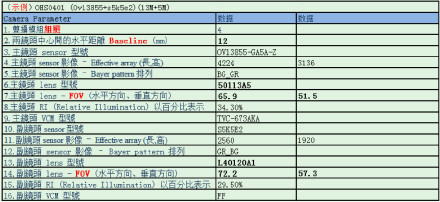

2.2 确认Module Info

1. sensor组合，resolution
2. Baseline, FOV
3. Lens 型号，VCM型号，close loop
4. AF+AF AF+FF FF+FF


摘自：http://blog.sina.com.cn/s/blog_15d5280590102ydtp.html
