基于小波变换和峰值搜索的光谱检测matlab仿真,带GUI界面

1.程序功能描述
基于小波变换和峰值搜索的光谱检测matlab仿真,带GUI界面.对光谱数据的成分进行提取，分析CO2，SO2，CO以及CH4四种成分比例。

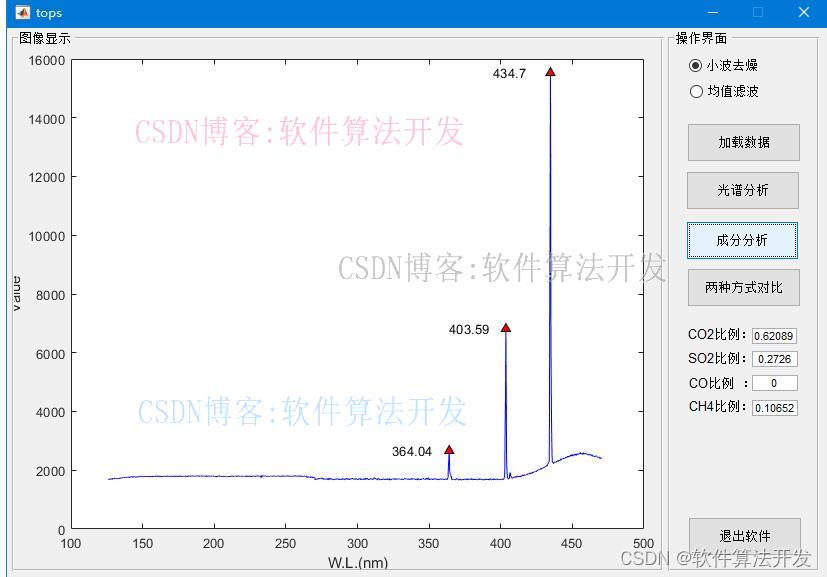

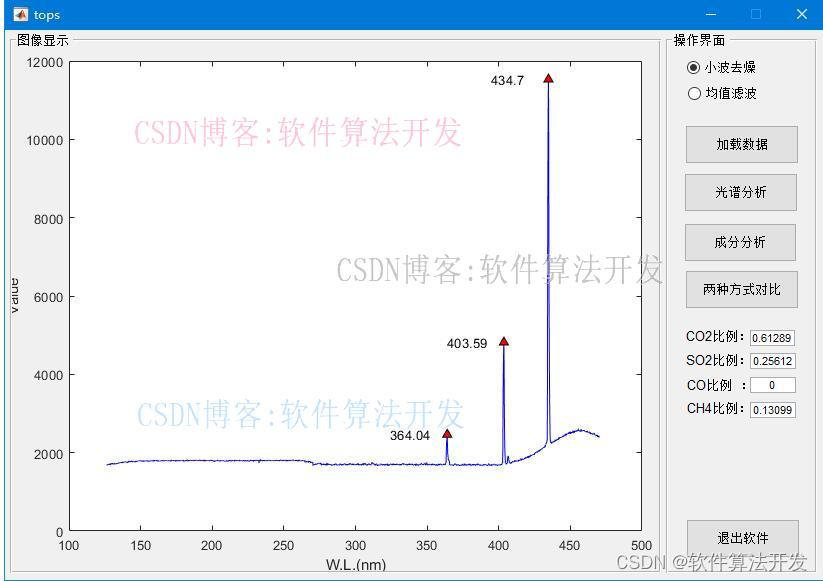

2.测试软件版本以及运行结果展示
MATLAB2022A版本运行



3.核心程序

for i=1:length(Astart)
    plot([WL(Astart(i)),WL(Astart(i))],...
        [Ds(Astart(i))*4,Fspectrum(Astart(i))],':r')
    hold on
    plot([WL(Aend(i)),WL(Aend(i))],...
        [Ds(Aend(i))*4,Fspectrum(Aend(i))],':g')
    hold on
    X_point=[WL(Astart(i)),WL(Aend(i))];
    Y_point=[Fspectrum(Astart(i)),Fspectrum(Aend(i))];
    plot(X_point,Y_point,':k','Linewidth',2)
    hold on
end
hold off
legend('original spectrum','derivative spectrum');
xlabel('wavelength')
ylabel('Reflectance(%)')

%光谱寻峰
Locs = func_findpeaks(As,option);
axes(handles.axes1);
plot(data1(:,1),As,'Color','blue');
hold on;
plot(data1(Locs,1),As(Locs),'k^','markerfacecolor',[1 0 0]);
hold on
for i = 1:length(Locs)
    text(data1(Locs(i),1)-40,As(Locs(i))+20,num2str(data1(Locs(i),1)));
    hold on
end
xlabel('W.L.(nm)');
ylabel('Value');

if option == 1
   save r1.mat data1 As Locs
end
if option == 2
   save r2.mat data1 As Locs
end




%小波分解
NAME = 'haar';
figure;
subplot(611);
plot(A);
subplot(612);
plot(d5);
subplot(613);
plot(d4);
subplot(614);
plot(d3);
subplot(615);
plot(d2);
subplot(616);
plot(d1);

%提取变换变换后的特征数据
[y1,y2,y3,y4,y5,y6,y7,y8,y9,y10,y11,y12] = func_wavelet_feature(As,NAME);

　　

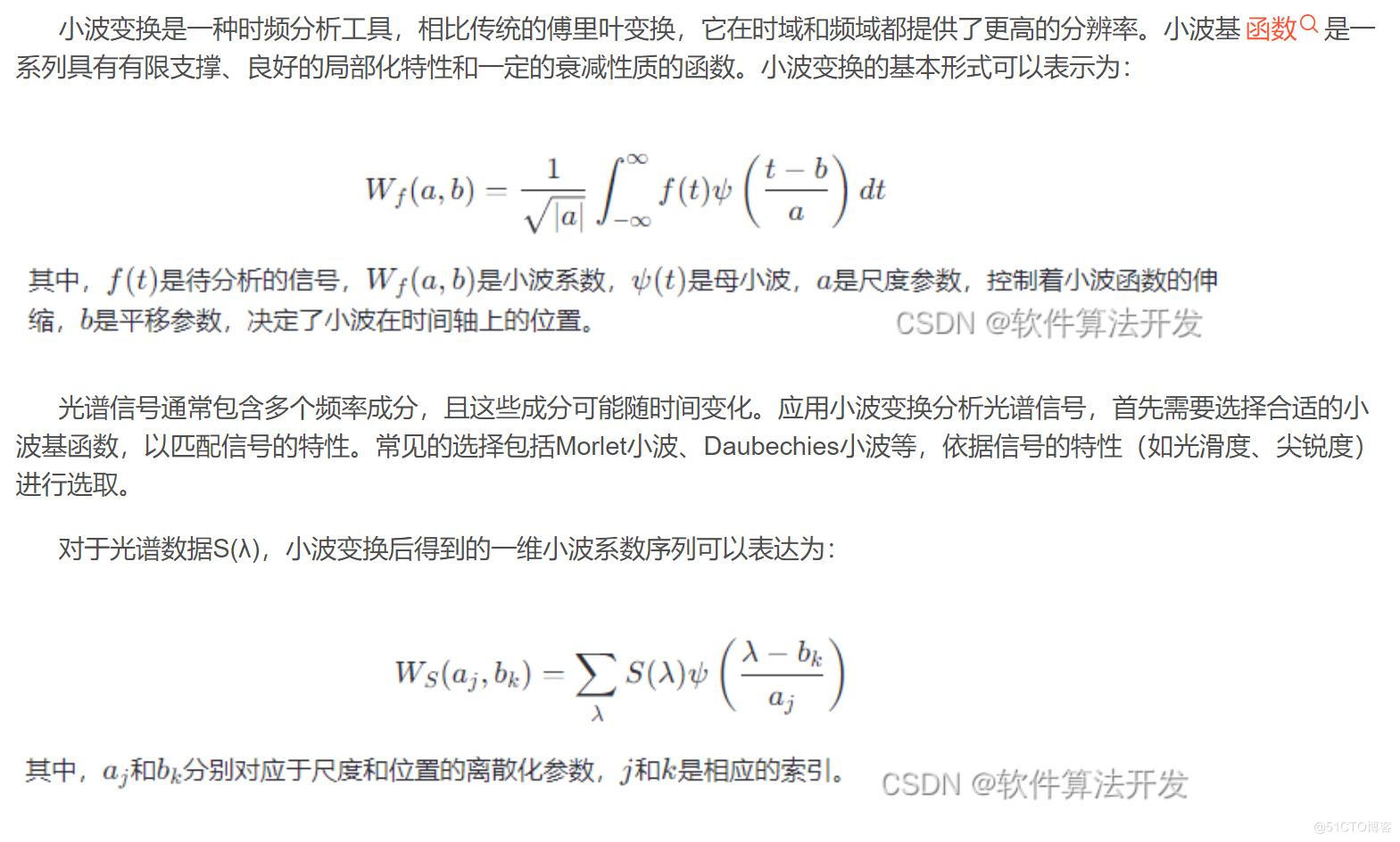

4.本算法原理
基于小波变换和峰值搜索的光谱检测技术是信号处理领域的一项重要方法，尤其适用于分析含有丰富频率成分的非平稳信号，如光谱分析中的复杂信号检测。该技术结合了小波变换的强大时频分析能力与峰值检测算法的敏锐性，能够在保持时间分辨率的同时，有效提取光谱数据中的关键特征，如吸收峰、发射峰等。



峰值检测是识别光谱中显著特征点（如吸收峰、发射峰）的关键步骤。在小波域中，峰值通常对应于信号中的特殊事件或变化点。检测过程通常包括以下几个步骤：

阈值确定：设定一个合适的阈值来区分信号和噪声。这可以通过多种方式实现，如固定阈值法、自适应阈值法（如基于噪声水平估计的固定因子乘积）、或是基于统计分布的方法。

峰值定位：在超过阈值的小波系数中，寻找局部最大值点。这一步骤可以通过比较邻近系数的大小来完成，具体算法有简单的局部极大值搜索或更复杂的轮廓跟踪算法。

峰值筛选：由于噪声或其他因素可能导致假峰的出现，对初步识别的峰值进行进一步筛选至关重要。常用策略包括基于形状、强度或位置的准则来排除非真实峰。
