1-网络基础-2 iso-物理层



1层物理层  数据在线缆上传输介质上的传输过程     定义了线缆的标准，接口的标准 传输的方式 等等 有线无线 光线 双绞线

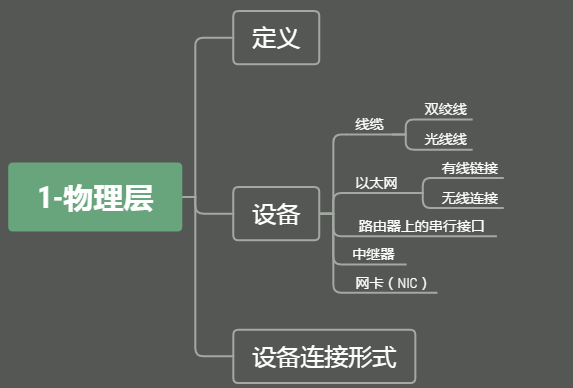

定义的设备： 线缆 以太网 路由器上的串行接口 中继器 网卡（NIC）（有的网卡实现了二三层功能根据功能 不同）
传输介质 都是以太网技术 有线 无线两种

线路介绍

100base-cx

100 ：        线缆的速度 100兆

base：        代表基带传输 基本都是基带

-tx -t ：       铜制双绞线

-fx -sx -lx ：光纤

双绞线搅在一起抗干扰   双绞线分为两种  utp 非屏蔽（常用 成本低）    stp屏蔽双绞线（特殊场合使用 成本高）

国际上双绞线的线序分为两种

568A
568B（国内常用）

568B双绞线线序   橙白-橙   绿白-蓝   蓝白-绿    绿白-棕

双绞线的接头

RJ-45接口 水晶头 8个口      RJ-45 JACK 信息点 插网线的



光纤线

单模光线--距离更长 上千米 黄色标识 接头保护色套蓝色 lx 长
多模光线--距离短 橙色 灰色 接头保护套米色或黑色 sx 短

双绞线传输距离100米 一般布线不超过90米
长距离布线用光纤 不同大楼之间 两个省市之间 小区 厂房布线

光纤模块 两个口成对出现

以太网模块

以太网线连接方式分两种
： 直通线 平行线（straight-through） 两端线序相同 国内都是568B
：交叉线 两端相反 一端568A 一端658b 做线的时候跳线 13 26 对档

区别
相同类型的设备要用交叉线相连接
电脑--电脑
交换机--交换机
路由器---路由器
交换机--电脑
交换机---hub（增强器）单箭头 交叉线

不同类型的的设备用平行线线

电脑---交换机
交换机--路由器

双绞线8跟线 实际中只用了4跟    1 2 3 6     4跟线 2根线发送信号  2根线接收信号   这样就支持同时收发       4 5走电话  7 8不用

rx----tx
tx---rx
