简易上位机（X/Ymodem 协议传输上位机）功能说明

摘要

本文将介绍我开发的一个简易上位机，该上位机支持串口／网络通信、X/Y-Modem 协议、简单仿终端调试与数据波形显示，适用于设备调试、通信测试、协议调试等场景。具体的内容可以看我的开源链接。本文主要介绍可以使用这个上位机干些什么内容。本文基本内容以V2.0.6举例，后续的更新内容会另外再做说明。

开源链接

项	参数

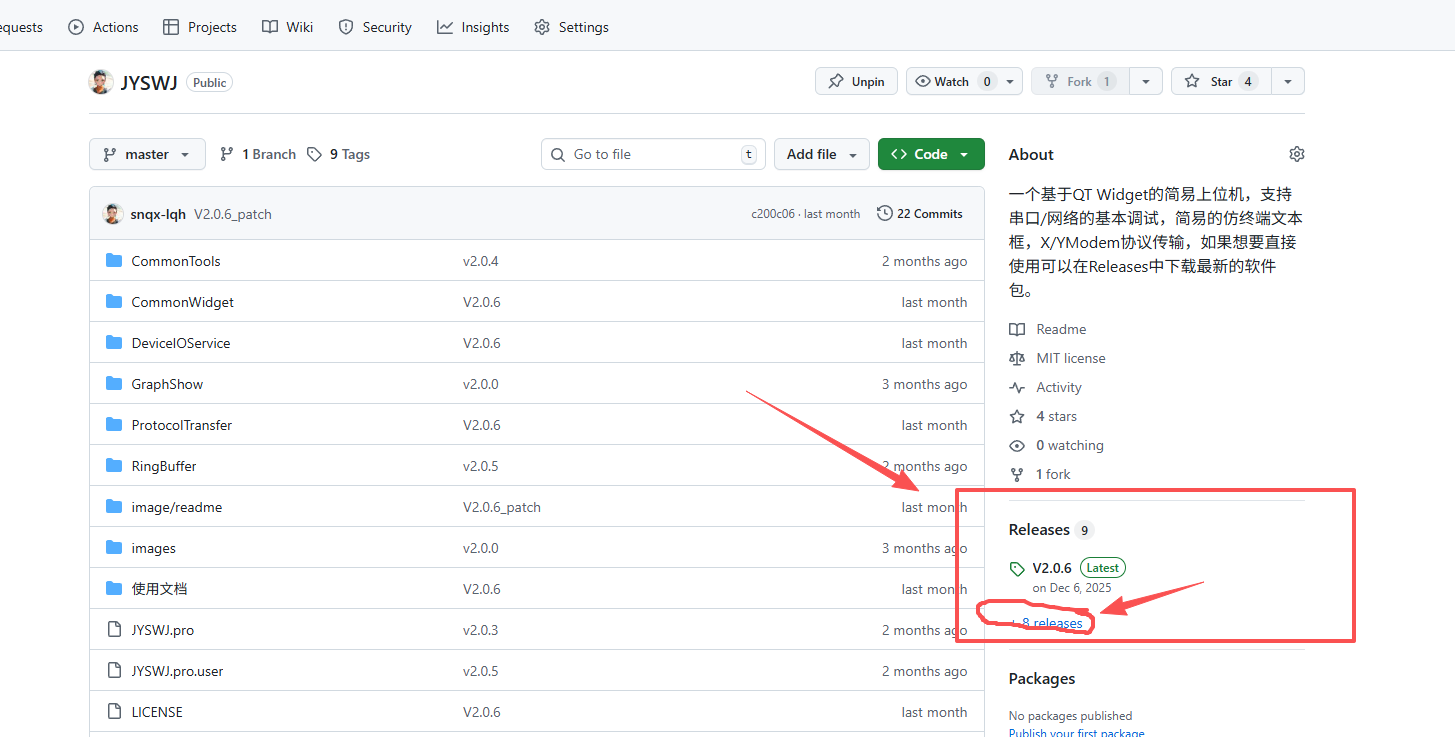

github主页	https://github.com/snqx-lqh
github项目地址	https://github.com/snqx-lqh/JYSWJ
gitee项目地址	https://gitee.com/snqx-lqh/JYSWJ

📖 欢迎交流 如果对你有帮助，希望可以帮我点个赞👍和收藏，谢谢

上位机还有对STM32YModem升级有一个简易的介绍视频：

下载使用

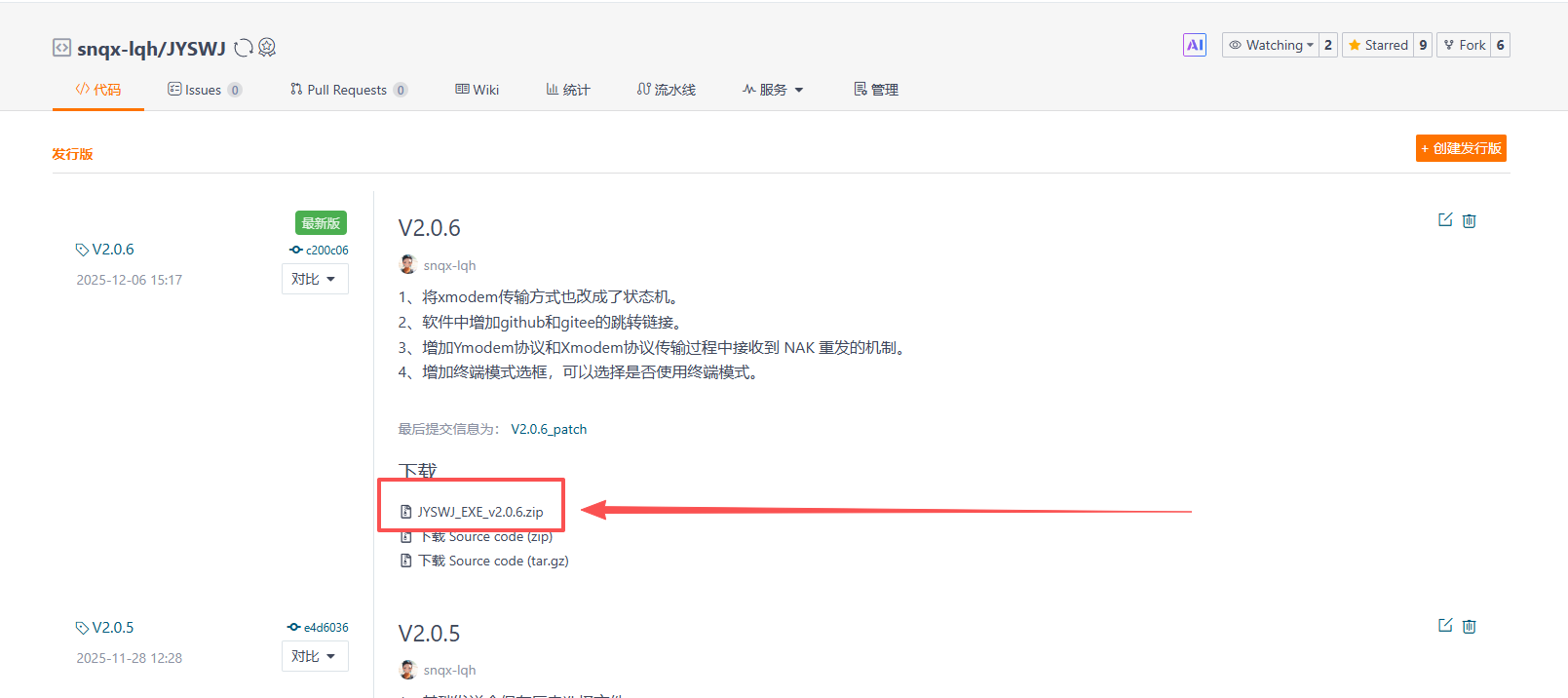

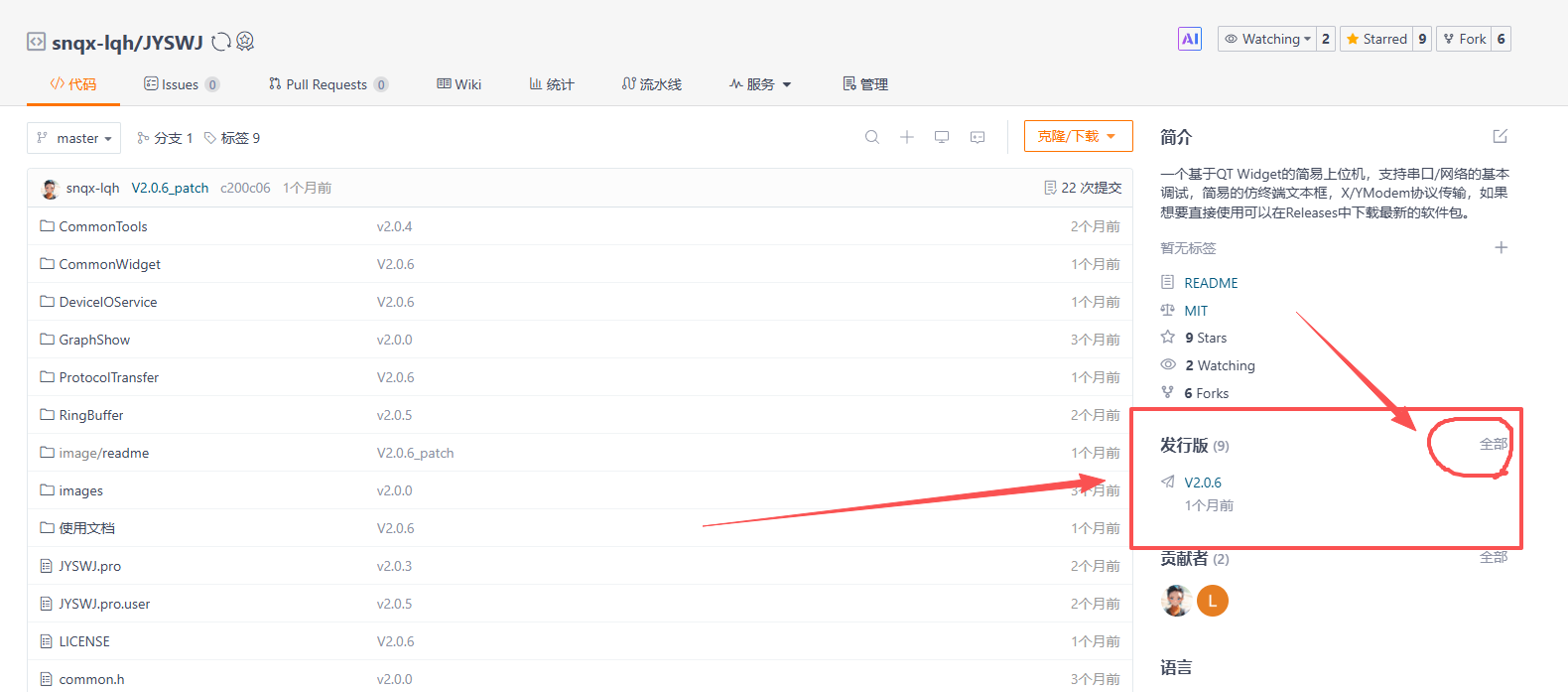

如果只是单纯的想使用上位机。可以在发行版中下载最新的版本。这里以V2.0.6举例。

Gitee

Github

功能说明

注意项！！！！！！！

• 多字符发送支持ini文件的快速建立和切换，ini文件保存在软件目录 Config/多字符配置文件下。如果你下载了新版本，记得从旧版本中，把这些ini文件复制过去。
• 发送多功能区的文件发送支持5条历史记录，且能通过右键删除选中记录。
• 终端模式不要接收带大量 0x08 的数据。这种情况建议使用普通的显示模式，取消终端模式勾选。不然会导致显示不对和卡顿。
• 网络连接如果开了VPN可能会导致网络连接失败。
• 网络连接暂时支持 IPV4 的 IP 模式，最好不要用域名，我没调试过。

整体功能

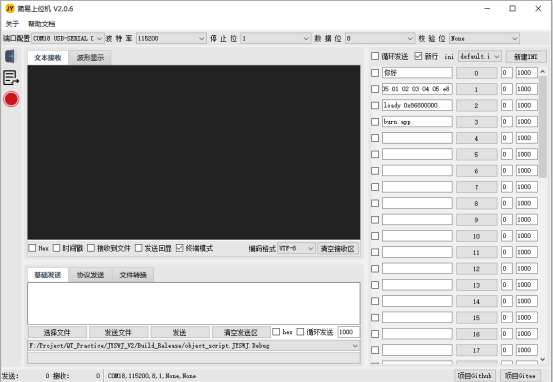

上位机按照功能分区，主要可以分为上面的6个分区，每个分区的主要作用如下：

• 1、侧边工作栏：做一些界面的显示隐藏信号、通信连接信号。
• 2、通信IO设置区：设置串口、TCP、UDP等功能。以及接受区的显示类型，发送区需要增加的发送条件。
• 3、接收多功能区：主要包含一些接收显示的功能，目前有文本接收和波形数据显示。
• 4、发送多功能区：主要包含一些发送的功能和一些小工具。
• 5、多字符发送区：可以保存多个字符发送。
• 6、状态显示区：展示发送和接收或者一些连接状态的信息。

侧边工作栏

侧边工作栏有3个按钮，从上往下分别是：

• 1、隐藏/显示通信IO设置区、
• 2、隐藏/显示多字符发送区、
• 3、连接通信IO按钮。绿色代表连通，红色代表断开。

通信IO设置区

通信IO区可以通过端口配置处配置将要连接的通信方式，包含串口、TCP和UDP。所有的配置再程序打开和关闭的时候都会加载上一次的数据。

注意：TCP 的连接 如果使用了VPN 有可能失败。还有就是目前的连接，需要使用IPV4的地址，直接使用域名的连接我没尝试过，但是应该不行。

接收多功能区

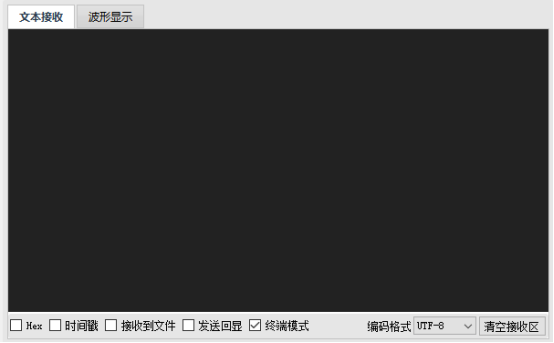

文本接收

就是正常的接收文本的框，但是这个框可以输入，也就是说它可以支持串口终端一样的功能，方便调试嵌入式。

可以做以下勾选。

• 1、Hex。返回显示的数据就是16进制。
• 2、时间戳。返回的数据会显示时间。但是现在没做超时分包，所以有可能这个时间会连得比较紧。
• 3、接收到文件。勾选后会保存文件到指定的路径下，最好停止保存的时候取消勾选，不要直接把软件×掉。
• 4、发送回显。就是发送的内容会回环显示。
• 5、终端模式。勾上的话，就能进行文本框输入，输入就相当于通信IO在发送字符，方便嵌入式命令行调试。但是如果只是想显示数据，建议取消勾选，因为命令行有些指令，比如0x08退格，如果你处于终端模式下疯狂发出这个字节，会解析失败，甚至导致软件卡死。因为在命令行模式下，一般都不会有这些不可见的字符。
• 6、编码格式。目前只支持UTF-8和GBK。

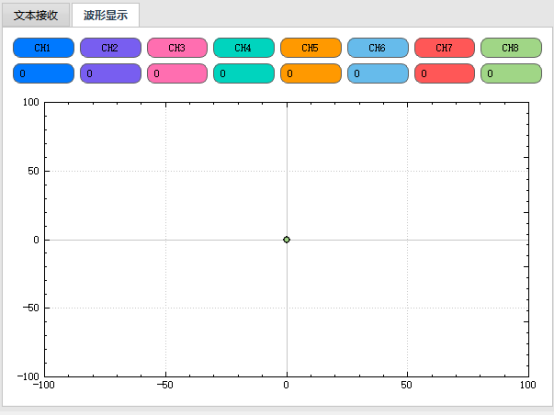

波形显示

波形的显示的数据协议是 以”$WAVE,13,12,10,31,4412\r\n”，$WAVE是头，是尾部，结尾的12是校验位，但是目前代码不支持，后续会增加。中间的数据最多支持8组数据，数据类型为float。每个通道可以点击来决定显示和不显示，运行过程中，中间有竖线可以查看某一帧的实时数据。横轴和竖轴都支持缩放。

发送多功能区

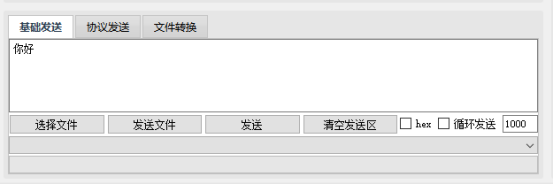

基础发送

这部分主要是选择文件，选择文件完成后，会保存到下拉框中，最多能保存5条历史信息，保存的文件信息可通过右键删除。

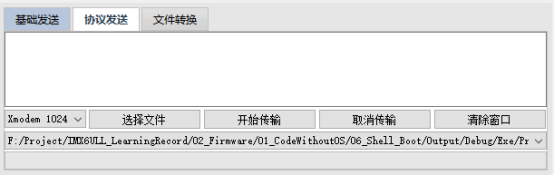

协议发送

文件选择这些和基础发送中一样，主要是这里发送协议，目前支持xmodem的128和1024协议和ymodem协议的128和1024协议。最多能保存5条历史信息，保存的文件信息可通过右键删除。

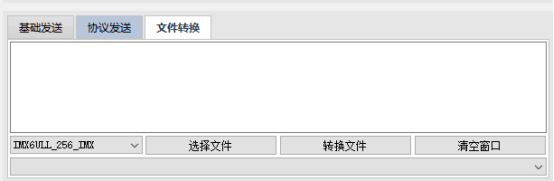

文件转换

支持将bin文件转成imx文件，转换的方式和正点原子的linux裸机下载那个程序一样。都是在bin文件前面加一点头部信息。

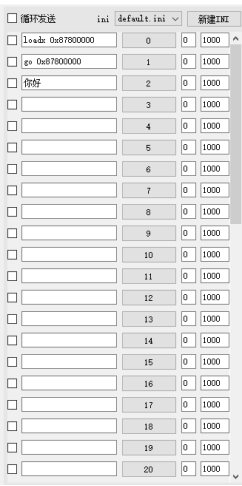

多字符发送区

这部分循环发送数字越小发送优先级越高，为0时循环发送不发送。最后面的1000那一栏是设置发送后的延时时间。最前面的checkbox勾上就是发送Hex文件。ini下拉框会根据目前选择的ini文件显示不同的发送组。可新建ini，这些ini会保存在软件目录的Config/多字符配置文件下。

注意：每次更新版本后，需要自己替换多字符配置文件。

状态显示区

这个比较简单，就是会显示一些发送接收计数什么的。还有显示当前通信IO的状态。以及我的项目地址跳转。
