rri

作用：反向路由注入，

使用场合：

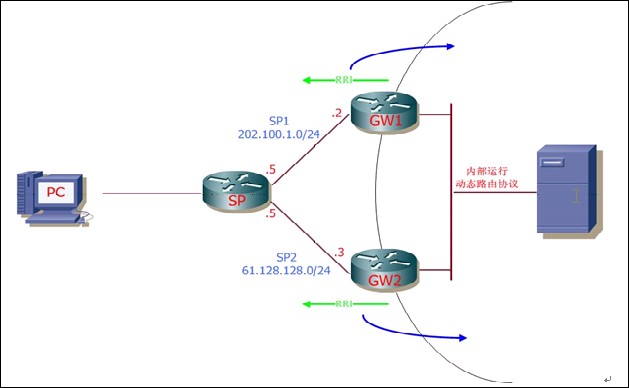

rri这个主要和ha(高可用性）相关的fcatruc一起使用，如上图：一个公司有两个网关(gw1,gw2)分别与两个sp相连来提供高可用性，gw1是remote的首选拨入点，当gw1不能抵达的时候选择第二拨入点gw2.

但是这样的ha的设计引入了内部server的路由问题，当remote vpn client拨入到gw1的时候server要通过gw1来抵达remote vpn(地址池的地址)，如果gw1不能抵达，remote client拨到gw2,这个时候server需要通过gw2来抵达remote vpn.

所以在ha vpn的情况下需要在gw1和gw2同时启用rri,只有当remote vpn成功拨上以后才能产生32位的主机路由，这个时候在gw1和gw2同时运行内部的动态路由协议，把rri产生的主机路由重发布内部的动态路由协议，正确的引导流量返回remote vpn.主机rri的路由并不是同时产生的，只会在remote vpn拨上的路由器上产生，所以不会造成内部路由的混乱。

rri的格式

在拨入的设备上产生静态路由

标准的静态路由的格式，

ip route < 目的 > < 下一跳 >

rri产生的静态路由的格式

ip route < ipsec sa 感兴趣的目的 > < ipsec sa的peer >

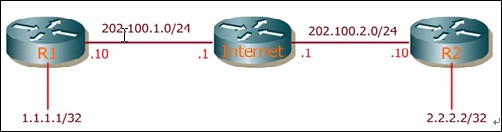

需要补充通往对方加密点的路由

r1:

ip route 202.100.2.10 255.255.255.0 202.100.1.1r2:

ip rotue 202.100.1.10 255.255.255.0 202.100.2.1

通过方向路由注入来产生一条路由

r2:

cry map cisco 10 ipsec-isa

reverse-route static

r1:

cry map cisco 10 ipsec-isa

reverse-route static

要产生一条静态路由必须知道对方感兴趣流的目的和加密点。

静态map可以直接产生

动态map需要对方拨上来产生peer和感兴趣流才可以产生。

12.3以前的版本，敲上reverse-route直接产生静态路由

12.4以上的版本，敲上reverse-route不会产生静态路由。如果希望像以前一样需要加上关键字，reverse-route static.不管ipsec vpn建立没建立这条反向路由注入总是有的。

不敲只有vpn建立才会有反向路由注入，需要手动触发。

在12.4会出现一个问题tag,当产生反向路由注入会产生一个tag10用于控制重发布的时候匹配。然后用route-map匹配这个tag，重发布使用route-map控制

remote-peer

12.3版本以前

reverse-route remote-peer (会产生两条反向路由注入一个是对方的peer和通信点）

12.3版本以后

reverse-route remote-peer x.x.x.x static
